Línea de fabricación de arena de guijarros de río con trituradora de martillo pesado y máquina de arena de doble rotor para una producción agregada de calidad

Descripción general del proyecto

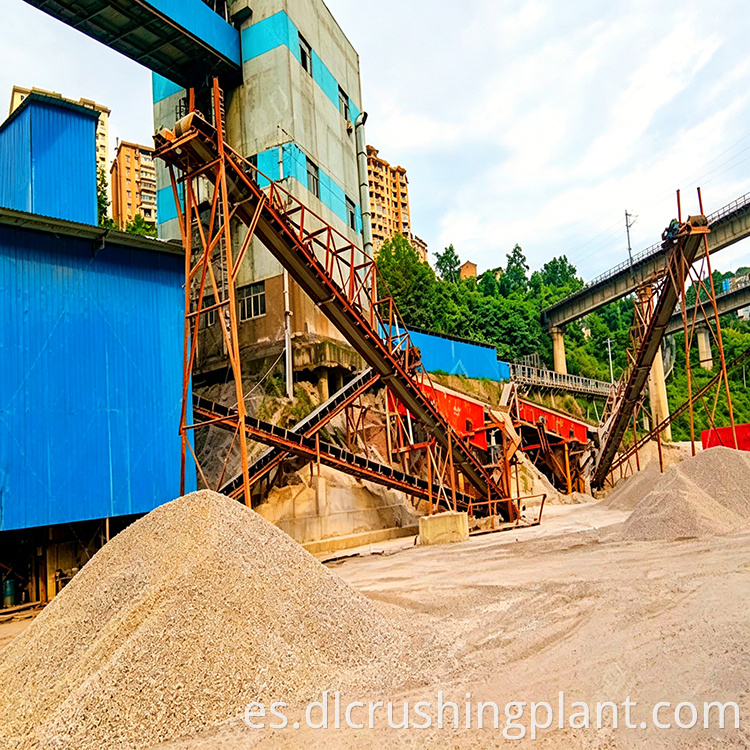

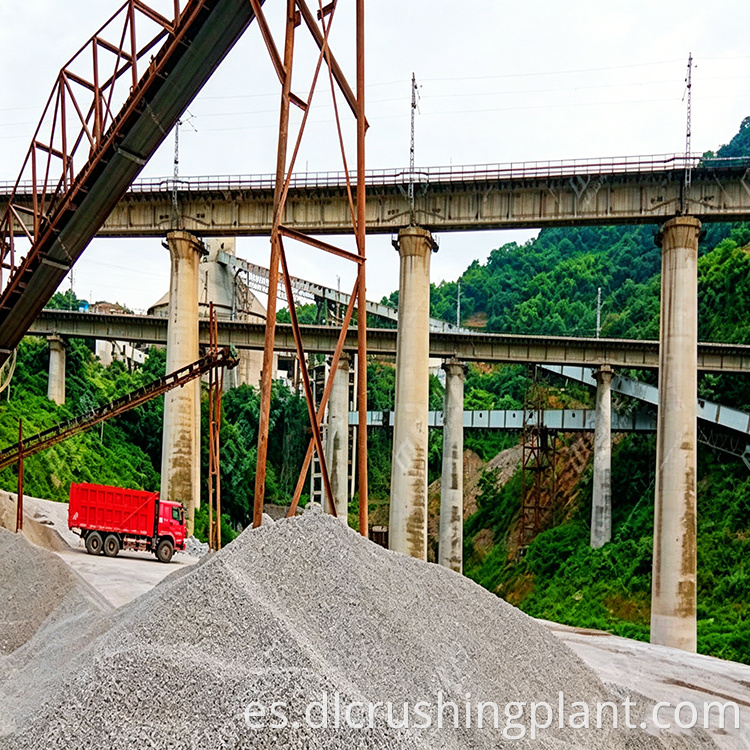

La línea de producción de producción de arena de guijarros de río es un sistema de procesamiento dedicado diseñado para transformar guijarros de río duros y altamente abrasivos en arena fabricada de alta calidad y agregados clasificados. Diseñada para ofrecer una producción estable por hora de 300 toneladas, esta línea de producción se ha implementado con éxito en múltiples plantas de arena y grava, demostrando un rendimiento confiable en condiciones operativas exigentes.

Los guijarros de río presentan desafíos únicos para las operaciones de trituración debido a su dureza natural y alta abrasividad. A muchos operadores les preocupa que los componentes de la trituradora de martillos se desgasten rápidamente o que la producción no cumpla con las expectativas al procesar este material. Esta línea de producción aborda esas preocupaciones a través de una combinación de equipos cuidadosamente optimizada que reemplaza la configuración tradicional de trituradora de mandíbulas, trituradora de cono y máquina de arena con un sistema optimizado de trituración de núcleos de dos unidades, lo que resulta en menos máquinas, menos puntos potenciales de falla y un flujo de proceso más corto que reduce los costos generales de inversión.

Configuración del equipo principal

La línea de producción se construye alrededor de un conjunto de equipos enfocados, y cada unidad se selecciona para su función específica en el proceso de trituración, producción de arena y cribado:

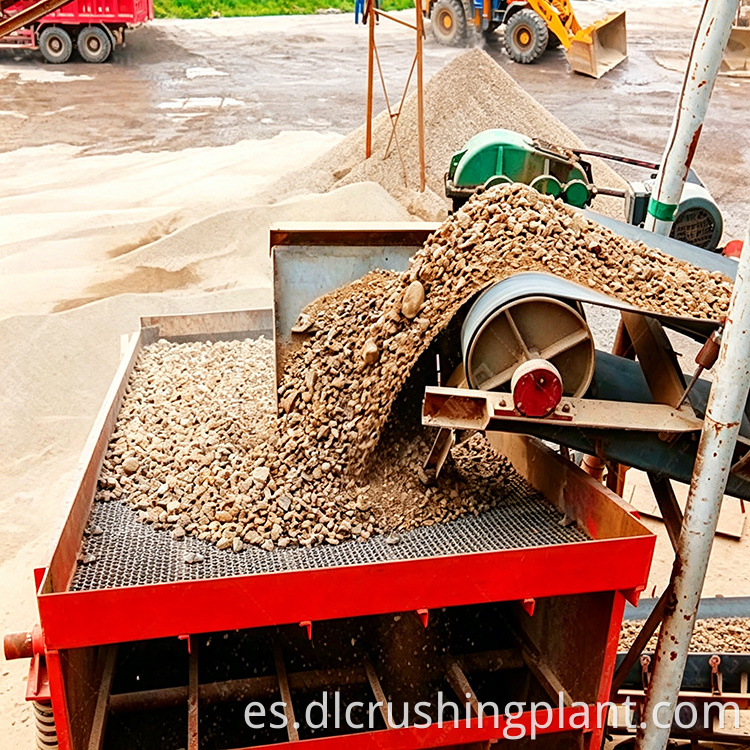

• Alimentador vibratorio (DLZGC1238): Un juego con una capacidad de procesamiento de 250 a 400 toneladas por hora. Equipado con barras de cribado para precribar el material de tamaño insuficiente antes de que ingrese a la trituradora, lo que reduce el desgaste innecesario de los componentes de trituración y mejora la eficiencia general del sistema.

• Trituradora de martillo pesado (PCZ1512): un juego con una capacidad de procesamiento de 250 a 320 toneladas por hora. Sirve como unidad de trituración principal, reduciendo grandes bloques de guijarros de río mediante la potente fuerza de impacto del martillo. Esta trituradora única reemplaza la función de dos etapas de una trituradora de mandíbulas más una trituradora de impacto, lo que simplifica significativamente el flujo del proceso y reduce el número de equipos.

• Máquina para fabricar arena de doble rotor (ZSJ-1215): Un juego con una capacidad de procesamiento de 150 a 220 toneladas por hora. El equipo principal de la línea de producción, con dos rotores trabajando en tándem. Este diseño se adapta a un tamaño de alimentación máximo mayor, ofrece una tasa de salida de arena más estable y permite un fácil ajuste de la distribución del tamaño de las partículas. La configuración de doble rotor maneja simultáneamente la trituración fina y la producción de arena, eliminando la necesidad de equipos separados para cada función.

• Criba vibratoria circular primaria (3YKZ2270): un juego con una capacidad de procesamiento de 240 a 320 toneladas por hora. Sirve como primer punto de control de cribado, separando el agregado mezclado de la trituradora primaria en partículas gruesas para seguir produciendo arena y material de tamaño insuficiente que se puede descargar directamente como grava terminada.

• Criba vibratoria circular secundaria (3YKZ2060): un juego con una capacidad de procesamiento de 180 a 280 toneladas por hora. Sirve como segundo punto de control de detección, clasificando la salida de la máquina fabricadora de arena en arena terminada y grava de diferentes especificaciones. Cualquier partícula gruesa que no cumpla con los requisitos de tamaño se devuelve a través de una cinta transportadora al fabricante de arena para volver a triturarla.

• Sistema de Cinta Transportadora: Varias unidades de cinta transportadora personalizadas. Transportar material entre todas las etapas de procesamiento, devolver el material no conforme al fabricante de arena y entregar los productos terminados a las áreas de almacenamiento designadas.

Flujo de proceso

La línea de producción opera como un sistema de circuito cerrado que garantiza que no haya desperdicio de material y un control preciso sobre las especificaciones del producto terminado:

• Etapa 1 de trituración primaria: Los guijarros de río crudos se introducen en la trituradora de martillos de alta resistencia PCZ1512, donde se trituran hasta obtener un agregado mixto de varios tamaños mediante la fuerza de impacto del martillo a alta velocidad.

• Cribado primario de la etapa 2: el agregado mezclado ingresa a la primera criba vibratoria circular (3YKZ2270), que separa el material en dos corrientes. Las partículas más gruesas que requieren procesamiento adicional se envían a la máquina de fabricación de arena de doble rotor ZSJ-1215. El material de tamaño insuficiente que ya cumple con las especificaciones se separa parcialmente y se descarga directamente como grava terminada.

• Etapa 3 de producción de arena y trituración fina: el material más grueso de la criba primaria ingresa a la máquina de fabricación de arena de doble rotor ZSJ-1215, donde se somete a trituración fina y producción de arena mediante la acción combinada de dos rotores que trabajan en tándem.

• Etapa 4 Cribado secundario y retorno de circuito cerrado: la mezcla de arena y grava del productor de arena de doble rotor pasa a la segunda criba vibratoria (3YKZ2060). Las partículas gruesas que no son lo suficientemente finas se devuelven automáticamente a través de una cinta transportadora al fabricante de arena para volver a triturarlas. La arena y grava terminadas calificadas de diferentes especificaciones se descargan en sus respectivas pilas.

La característica de diseño más crítica de este proceso es que el material no conforme se devuelve automáticamente al fabricante de arena y nunca se mezcla con el producto terminado. A lo largo de todo el proceso, las dos etapas de cribado sirven como puntos de control duales, lo que garantiza un control preciso sobre la distribución del tamaño de las partículas y una calidad constante del producto terminado.

Análisis rentable

Esta línea de producción ofrece importantes ventajas de costos sobre las configuraciones convencionales de procesamiento de guijarros de río:

• Reducción de costos de equipo: cuando se procesan guijarros de río, el enfoque convencional utiliza una trituradora de cono combinada con una máquina productora de arena, lo que genera altos costos de equipo y facturas de electricidad elevadas. Esta línea de producción requiere sólo dos unidades de trituración de núcleos. La trituradora de martillos de servicio pesado PCZ1512 por sí sola reemplaza la función de dos etapas de una trituradora de mandíbulas más una trituradora de impacto, mientras que la máquina de fabricación de arena de doble rotor ZSJ-1215 maneja simultáneamente tanto la trituración fina como la producción de arena.

• Huella reducida: Menos máquinas significan una huella de instalación más pequeña, menos trabajo de preparación del sitio y costos reducidos de construcción de infraestructura. El flujo de proceso más corto también requiere menos cintas transportadoras, lo que reduce aún más la inversión de capital y la carga de mantenimiento.

• Costos operativos más bajos: con menos unidades de equipo para alimentar, mantener y reparar, el costo operativo general por tonelada de producto terminado es significativamente menor. La configuración simplificada también reduce la cantidad de repuestos que se deben mantener en el inventario y disminuye la mano de obra requerida para el mantenimiento de rutina.

• Umbral de inversión práctico: para proyectos con presupuestos limitados que necesitan comenzar a producir arena rápidamente, este enfoque ofrece una solución muy práctica con un umbral de inversión moderado y una capacidad de producción controlable.

Experiencia operativa

Basándose en un funcionamiento práctico exhaustivo, varios puntos clave requieren atención durante la producción diaria:

• Gestión del desgaste de la cabeza de los martillos: los guijarros de río son duros y abrasivos, por lo que, aunque las cabezas de los martillos están fabricadas con una aleación con alto contenido de cromo, requieren una inspección periódica. Según la experiencia operativa, cuando se produce arena de grano medio a fino para la construcción, las cabezas de los martillos suelen necesitar ser reemplazadas cada 2 o 3 meses, dependiendo del volumen de producción diario. Se recomienda tener a mano un conjunto de rotor adicional para evitar el tiempo de inactividad de la producción durante el reemplazo.

• Prevención de obstrucción de la malla: Los guijarros de río tienen formas irregulares y son propensos a atascarse en la malla de la malla. Las cribas vibratorias circulares funcionan mejor en este sentido que las cribas lineales debido a su patrón de vibración multidireccional. Sin embargo, si el material de alimentación tiene un alto contenido de arcilla, es aconsejable agregar un paso de cribado o lavado al final del proceso para evitar la acumulación de arcilla en las superficies de la criba.

• Ajuste de la separación del rotor dual: la separación entre los dos rotores y la diferencia en sus velocidades de rotación afectan directamente el rendimiento de arena y el contenido de agregado fino en el producto terminado. Este parámetro debe ser ajustado adecuadamente por los técnicos del fabricante antes de la puesta en servicio. Los operadores no deben intentar ajustar esta configuración de forma independiente, ya que un ajuste inadecuado puede afectar significativamente el rendimiento de la producción y la calidad del producto.

Preguntas frecuentes

P1: ¿La capacidad de 300 toneladas por hora se refiere a arena terminada o a la tasa de alimentación de materia prima?

La capacidad de 300 toneladas por hora se refiere a la producción total de arena y agregados terminados, incluida arena manufacturada y piedra triturada de diversas especificaciones de tamaño. No se refiere a la tasa de alimentación de materia prima. El contenido de humedad original de los guijarros de río puede afectar la eficiencia alimentaria, particularmente durante condiciones de clima húmedo. Para tener en cuenta esta variable, se recomienda permitir un margen del 10 al 15 por ciento durante la fase de diseño, lo que significa que el sistema debe diseñarse para aproximadamente 345 a 350 toneladas por hora de alimentación cruda para lograr consistentemente 300 toneladas por hora de producción de producto terminado.

P2: ¿Se puede convertir esta línea de producción para procesar piedra caliza?

Técnicamente sí, pero sería una configuración algo derrochadora para ese material. La piedra caliza es significativamente más blanda que los guijarros de río, por lo que usar esta misma combinación de equipos daría como resultado una capacidad superior a las 300 toneladas por hora, llegando potencialmente a 400 toneladas o más. Además, la máquina de fabricación de arena de doble rotor tiende a producir un polvo más fino cuando se procesan materiales frágiles como la piedra caliza, lo que puede no ser deseable para todas las aplicaciones. Para el procesamiento de piedra caliza, existen configuraciones más rentables disponibles que están optimizadas específicamente para materiales más blandos, por lo que convertir esta línea no representaría el uso más eficiente del equipo.

P3: ¿Existen formas efectivas de reducir el consumo de energía durante la operación?

El consumo de energía se puede reducir parcialmente reduciendo la velocidad de rotación de la máquina de fabricación de arena de doble rotor, lo que disminuye la demanda de energía de la unidad que consume más energía en el sistema. Sin embargo, este ajuste también reducirá la tasa de producción de arena, creando un equilibrio entre el volumen de producción y la eficiencia energética. El enfoque recomendado es operar el equipo durante al menos una semana utilizando primero los parámetros recomendados por el fabricante, estableciendo una línea de base para la tasa de producción y el consumo de energía. Después de recopilar estos datos de referencia, los operadores pueden ajustar gradualmente la velocidad del rotor y otras configuraciones para encontrar el equilibrio óptimo entre la producción y el consumo de energía para las características específicas de sus materiales y las condiciones del mercado.
