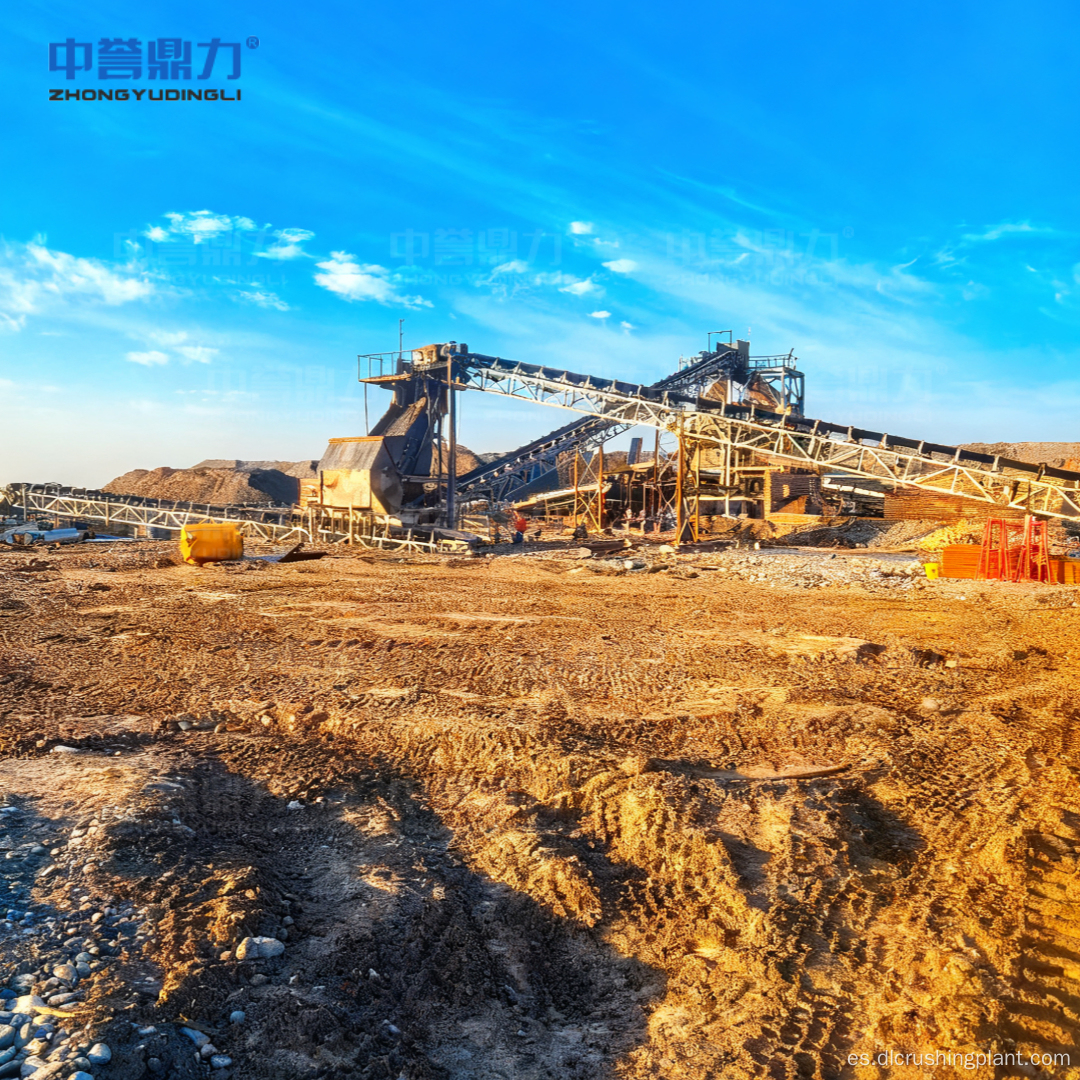

Línea eficiente de procesamiento de preparación de minerales de oro de roca con circuito cerrado Trituración Molienda Separación por gravedad Lixiviación CIP opcional

Descripción general del proyecto

Esta eficiente línea de preparación y procesamiento de mineral de oro en roca integra tecnología madura de preparación de mineral y equipos de procesamiento eficientes para un tratamiento estable de mineral de oro a mediana escala. Centrada en la tasa de recuperación de oro y la estabilidad del procesamiento, la tecnología cubre toda la cadena del proceso, desde la trituración hasta la molienda, la clasificación, la separación por gravedad y la lixiviación de cianuro opcional hasta la fundición final y la fundición de lingotes. El diseño científico del proceso garantiza un control uniforme del tamaño de las partículas y un flujo continuo de material, mientras que el control inteligente DCS ofrece monitoreo en tiempo real, protección automática contra fallas y capacidad de operación remota. La tecnología de separación por gravedad combinada logra una tasa de recuperación de oro de ≥86 % para el mineral de oro en roca, con lixiviación CIP/CIL opcional disponible para mejorar la recuperación a ≥92 % para los minerales de óxido de baja ley. La tecnología de conversión de frecuencia del molino de bolas que ahorra energía reduce el consumo en un 15 % y la descarga seca de relaves con una tasa de reciclaje de agua ≥85 % garantiza el cumplimiento ambiental. Esta línea de procesamiento es la solución de procesamiento de minerales confiable y eficiente para minas de oro de mediana escala que buscan un rendimiento de producción consistente y el máximo retorno económico.

Flujo de proceso

Trituración y pretratamiento de materias primas: la tecnología de trituración de circuito cerrado de dos etapas optimizada garantiza un tamaño de partícula uniforme y una alimentación estable para las etapas de procesamiento posteriores. Un alimentador vibratorio de velocidad ajustable combina la capacidad de producción con una alimentación uniforme para evitar la sobrecarga del equipo. La trituradora de mandíbulas reduce el mineral en bruto de ≤420 mm a ≤75 mm en la etapa de trituración gruesa y está equipada con revestimientos resistentes al desgaste de acero con alto contenido de manganeso para una vida útil prolongada. La trituración fina mediante trituradora de cono opera en conexión de circuito cerrado con una criba vibratoria de doble capa, refinando el mineral a ≤20 mm al tiempo que reduce la trituración excesiva y mejora la eficiencia del tratamiento. Los materiales calificados (-20 mm) pasan, mientras que las partículas de gran tamaño (>20 mm) se devuelven para volver a triturarse, manteniendo un flujo de material estable en todo el circuito.

Molienda y clasificación: la tecnología de molienda húmeda de alta eficiencia garantiza la disociación total de las partículas de oro de los minerales de ganga, que es la clave fundamental para mejorar la tasa de recuperación de oro. El molino de bolas de rejilla húmeda procesa el mineral hasta una malla -200 con una tasa de paso ≥85%, lo que garantiza que las partículas de oro estén completamente expuestas para una separación efectiva. Un clasificador en espiral forma una circulación de circuito cerrado con el molino de bolas, separando la pulpa calificada (malla -200) de las partículas gruesas que se devuelven para volver a molerse, mientras controla la concentración de pulpa de manera estable entre 35% y 40% para un rendimiento óptimo del procesamiento.

Preparación y extracción de oro: la tecnología de separación por gravedad combinada se centra en una alta tasa de recuperación y simplicidad operativa, adecuada para minerales de oro en roca de diferentes leyes. La clasificación con hidrociclón logra una eficiencia superior al 91%, separando eficazmente el concentrado de oro de alta densidad (malla -200) de los relaves. Los separadores en espiral utilizan la diferencia de densidad entre el oro y los minerales de ganga para recuperar partículas de oro gruesas (0,1 a 3 mm), mejorando la ley del concentrado a 5 a 20 g/t. El ajuste de la mesa vibratoria produce concentrado de alta ley (20–50 g/t) con una tasa general de recuperación de oro ≥86 %. Para minerales de óxido de baja ley, la tecnología opcional de lixiviación de carbono CIP/CIL está disponible para mejorar la tasa de recuperación total de oro a ≥92%, con una tasa de desorción ≥98% para el carbono cargado de oro.

Fundición y acabado de concentrados: la fundición por inducción de frecuencia media funciona a 1200-1300 °C en un horno de fundición de 2 a 3 toneladas, eliminando impurezas como azufre y hierro para formar una solución metálica con un contenido de oro ≥90 %. El metal fundido se moldea en lingotes de oro estándar (de 100 a 500 g) mediante moldes de grafito, con pruebas de pureza profesionales que garantizan la calificación del producto y una calidad constante.

Control inteligente DCS: la tecnología avanzada de control inteligente DCS logra la automatización de todo el proceso y un funcionamiento estable. El monitoreo en tiempo real rastrea el tamaño de las partículas, la concentración de pulpa, la temperatura del equipo y otros parámetros clave. El enlace automático emplea secuencias de inicio del flujo de material inverso y secuencias de parada del flujo de material hacia adelante para evitar el impacto de la rejilla y la acumulación de material. La protección contra fallas ofrece alarmas oportunas y apagado del enlace para evitar daños secundarios, registrando datos de fallas para el análisis de resolución de problemas. La operación remota admite el ajuste de parámetros y la consulta de datos desde ubicaciones externas, lo que mejora la conveniencia operativa y reduce los requisitos de mano de obra en el sitio.

Servicio EPC

Diseño de procesos personalizado: un equipo de ingeniería profesional diseña configuraciones de procesos personalizadas basadas en datos de ensayos de minerales, requisitos de capacidad de producción, condiciones del sitio y restricciones presupuestarias. Los parámetros del proceso se pueden ajustar para adaptarse a diferentes propiedades del mineral, incluido un alto contenido de arcilla y variaciones de baja ley, lo que garantiza un rendimiento de recuperación óptimo para cada proyecto minero específico.

Suministro e instalación de equipos: suministro de equipos de gama completa que cubre todos los sistemas de trituración, molienda, clasificación, preparación, fundición y control. La instalación y la puesta en marcha in situ están a cargo de equipos técnicos experimentados, lo que garantiza la alineación adecuada de los equipos, la integración de procesos y la preparación operativa antes de la entrega.

Capacitación del personal y mantenimiento posventa: la capacitación operativa integral para el personal en el sitio cubre la operación del equipo, el ajuste de los parámetros del proceso, la identificación de fallas y los protocolos de seguridad. El servicio de mantenimiento posventa continuo incluye inspección regular de equipos, suministro de repuestos, actualizaciones técnicas y soporte remoto para la resolución de problemas para mantener una producción estable y eficiente durante todo el ciclo de vida del proyecto.

Datos del caso

• Capacidad de procesamiento diseñada: 120 toneladas por hora (rendimiento estable)
• Tipo de mineral objetivo: mineral de oro en roca (adaptable a minerales con alto contenido de arcilla y de baja ley)
• Tamaño de alimentación de trituración gruesa: ≤420 mm, tamaño de descarga: ≤75 mm
• Tamaño de descarga de trituración fina: ≤20 mm (circuito cerrado con criba vibratoria)
• Finura de molienda: -200 tasa de paso de malla ≥85%
• Control de concentración de pulpa: 35%–40%
• Eficiencia de clasificación de hidrociclón: ≥91%
• Grado de concentrado del separador en espiral: 5–20 g/t (oro grueso 0,1–3 mm)
• Grado de concentrado de mesa vibratoria: 20–50 g/t
• Tasa de recuperación de oro: ≥86% (separación por gravedad); ≥92% (con lixiviación CIP/CIL opcional)
• Tasa de desorción de carbono cargado de oro: ≥98%
• Capacidad del horno de fundición: 2 a 3 toneladas, funcionando a 1200-1300 °C
• Peso del lingote de oro: 100–500 g, pureza ≥90 %
• Reducción del consumo de energía: 15% mediante tecnología VFD de molino de bolas
• Tasa de reciclaje de agua: ≥85%
• Humedad de apilamiento en seco de relaves: ≤30%

Preguntas frecuentes

P1: ¿Qué tasas de recuperación de oro puede lograr esta línea de preparación y procesamiento para diferentes tipos de mineral?

Esta línea de procesamiento logra una tasa de recuperación de oro de ≥86 % mediante una tecnología de separación por gravedad combinada que utiliza clasificación por hidrociclón, separadores en espiral y mesas vibratorias. Para el mineral de oro en roca que contiene partículas de oro libres en el rango de 0,1 a 3 mm, los separadores en espiral mejoran la ley del concentrado a 5 a 20 g/t, mientras que el ajuste fino de la mesa vibratoria produce un concentrado de alta ley a 20 a 50 g/t. Para minerales de óxido de baja ley donde la separación por gravedad por sí sola puede no lograr una recuperación óptima, se integra la tecnología opcional de lixiviación de carbono CIP/CIL para mejorar la tasa de recuperación total de oro a ≥92%, con una tasa de desorción de carbono cargada de oro superior al 98%. El diseño flexible del proceso permite el ajuste de parámetros para que coincida con diferentes propiedades del mineral, asegurando la máxima recuperación en diferentes grados de mineral de oro y composiciones minerales.

P2: ¿Cómo garantiza el sistema de control inteligente DCS una producción estable y eficiente?

El sistema de control centralizado DCS ofrece automatización de procesos completos a través de cuatro funciones integradas: monitoreo en tiempo real del tamaño de partículas, concentración de pulpa, temperatura del equipo y otros parámetros críticos del proceso; enlace automático con secuencias de inicio del flujo de material inverso y parada del flujo de material hacia adelante que evitan el impacto de la rejilla y la acumulación de material; protección contra fallas con alarma oportuna y apagado del enlace para evitar daños al equipo secundario mientras se registran datos de fallas para la resolución de problemas; y capacidad de operación remota que permite el ajuste de parámetros y la consulta de datos fuera del sitio. Este control inteligente integral reduce la intervención manual, mantiene parámetros de producción consistentes y permite una respuesta rápida a condiciones anormales, asegurando que toda la línea de procesamiento y preparación opere de manera estable y eficiente a la capacidad diseñada.

P3: ¿Qué medidas de protección ambiental se incorporan en esta línea de procesamiento de mineral de oro?

La protección ambiental está integrada en múltiples niveles: el tratamiento de relaves emplea un espesador combinado con un filtro prensa para descarga seca, lo que produce relaves con un contenido de humedad ≤30% adecuado para apilamiento en seco sin contaminación ambiental. El sistema de circulación de agua de circuito cerrado logra una tasa de reciclaje ≥85%, lo que reduce significativamente el consumo de agua dulce. Para las operaciones que utilizan el circuito de lixiviación CIP/CIL opcional, un sistema seguro de desorción-electrólisis procesa carbón cargado de oro con una tasa de desorción ≥98%, y las aguas residuales que contienen cianuro se someten a un tratamiento inofensivo dedicado para cumplir con los estándares globales de emisiones ambientales. La tecnología de conversión de frecuencia de molinos de bolas reduce el consumo de energía en un 15 %, lo que contribuye a la eficiencia energética general y a la reducción de la huella de carbono para una producción minera sostenible.
