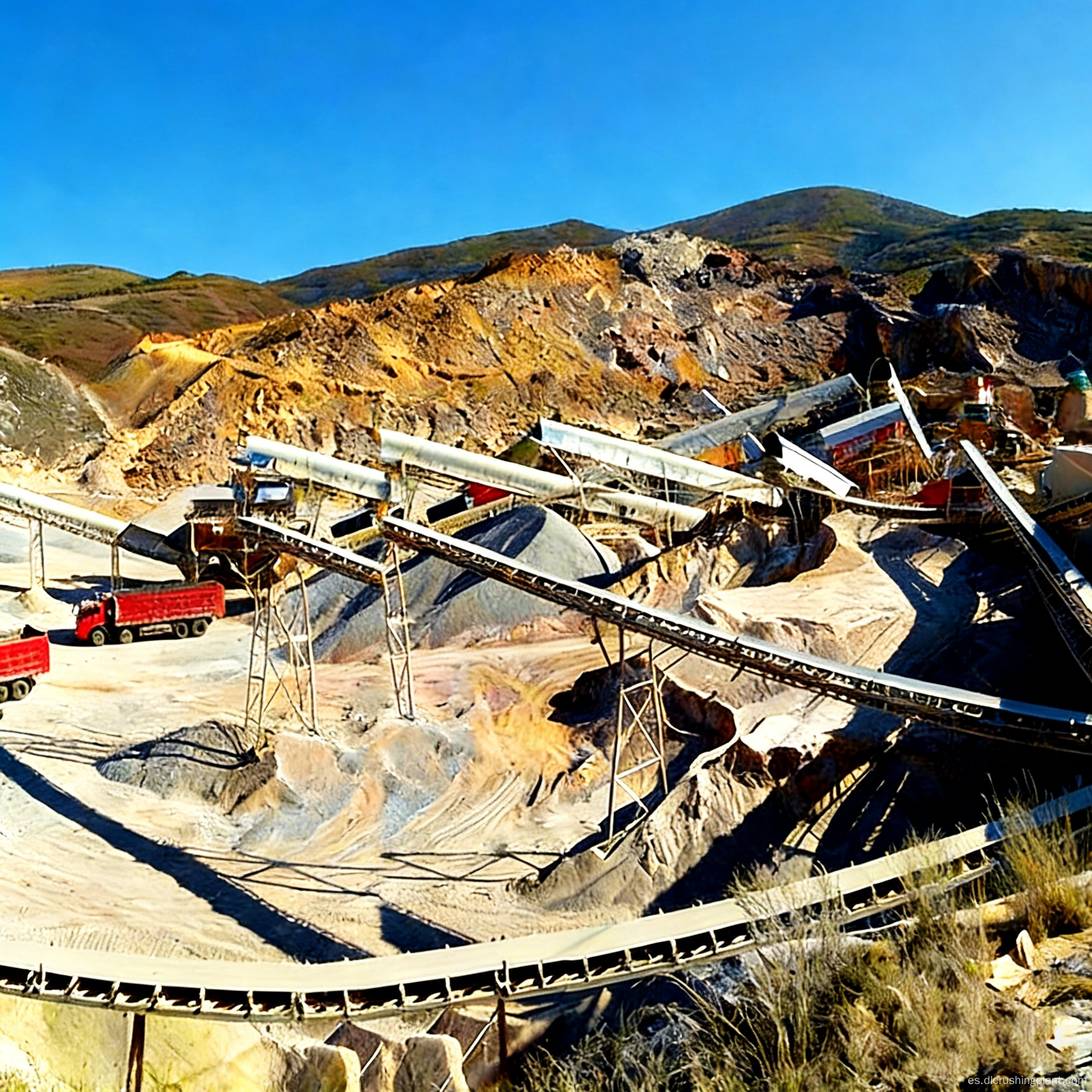

El proyecto integrado de arena y piedra triturada fabricada con guijarros de río presenta un bajo contenido de arcilla y abundantes recursos.

Esta línea de producción está diseñada específicamente para guijarros de río (con una dureza Mohs de aproximadamente 7). Emplea un proceso que incluye trituración primaria con una trituradora de mandíbulas, conformación con una trituradora de impacto, producción de arena utilizando una trituradora de impacto de eje vertical VSI, lavado de arena con una lavadora de rueda de cangilones y clasificación con una criba vibratoria circular. Puede producir simultáneamente agregado triturado en múltiples tamaños y arena fabricada. La capacidad de producción es personalizable y el sistema presenta una configuración modular.

Escenarios de aplicación: Concreto premezclado, componentes prefabricados, construcción de carreteras y puentes, proyectos de conservación de agua y proyectos de construcción residencial. La arena fabricada sirve como una alternativa ecológica a la arena de río natural y es adecuada para regiones con estrictas prohibiciones de extracción de arena de río.

Desafíos clave: La alta dureza de los guijarros de río provoca un rápido desgaste del equipo estándar; los procesos tradicionales producen arena con una forma de grano deficiente y altos niveles de partículas en forma de agujas y escamas; el contenido de limo superficial es difícil de controlar; Los recursos naturales de arena se están volviendo escasos, lo que aumenta los costos de adquisición.

Aspectos destacados de la solución: El principio de “piedra sobre piedra” de VSI garantiza formas de partículas redondeadas con menos del 8 % de partículas en forma de agujas y escamas; el proceso de lavado y desazolve de arena con cangilones reduce el contenido de limo a menos del 1%; el preprocesamiento en dos etapas con trituradora de mandíbulas y trituradora de impacto garantiza una alimentación uniforme; El control centralizado PLC automatiza todo el proceso, manteniendo los costes operativos bajo control.

Alimentación y trituración gruesa: Los guijarros de río se introducen en la trituradora de mandíbulas a través de un alimentador vibratorio y se trituran en forma gruesa a menos de 150 mm.

Trituración y conformación media y fina: la trituradora de impacto realiza una trituración y conformación fina a menos de 40 mm, optimizando la forma de las partículas y reduciendo las partículas en forma de agujas y escamas.

Producción de arena: El principio de “piedra sobre piedra” de VSI produce arena fabricada de 0 a 5 mm con un módulo de finura ajustable y un alto rendimiento de arena.

Lavado y Cribado de Arena: Clasificación multietapa mediante criba vibratoria circular; La arena manufacturada de 0 a 5 mm se lava y elimina el sedimento mediante una lavadora de arena con cubo de rueda, con un contenido de lodo <1%.

Recolección, almacenamiento y transporte de polvo: un colector de polvo con cámara de bolsas captura el polvo; cintas transportadoras selladas transportan el material; Se realizan pesaje y carga automáticos.

Diseño de soluciones: personalice las configuraciones de la línea de producción según las pruebas de materiales, la capacidad de producción objetivo y las especificaciones del producto terminado; proporcionar diseños 3D y estimaciones de inversión.

Fabricación de equipos: Los equipos principales, incluidas trituradoras de mandíbulas, trituradoras de impacto, fabricantes de arena VSI, lavadoras de arena y cribas vibratorias, se investigan, desarrollan y fabrican de forma independiente; Cada unidad se somete a pruebas antes del envío.

Instalación y puesta en servicio: orientación in situ para la instalación y puesta en servicio integrada, con un enfoque en el ajuste de la velocidad de rotación de VSI y el flujo de agua de lavado de arena; Pruebas de aceptación de carga completa dentro de las 72 horas.

Gestión de Operación y Mantenimiento: Inspecciones periódicas, reemplazo programado de piezas de desgaste y diagnóstico remoto de fallas; EEE > 85%.

Proyecto EPC para arena fabricada a partir de River Pebbles en Kalimantan Oriental, Indonesia. El cliente es un importante grupo local de materiales de construcción. Dadas las amplias restricciones impuestas por Indonesia a la extracción natural de arena de río, existe una importante escasez regional de arena manufacturada. Zhongyu Dingli entregó una línea de producción de 300 toneladas métricas por hora equipada con una trituradora de mandíbulas, una trituradora de impacto, dos fabricantes de arena VSI, una lavadora de arena con cangilones y un sistema de recolección de polvo por impulsos.

Datos operativos: La producción mensual promedio supera las 70.000 toneladas métricas, con una tasa máxima de 320 toneladas métricas por hora. La arena fabricada de 0 a 5 mm tiene un contenido de arcilla <0,8% y un contenido de partículas en forma de aguja y escamas <7%, cumpliendo con la norma SNI 03-2847-2002; el valor de trituración de agregados de 10 a 20 mm es <14%. Esto reduce los costos de adquisición en aproximadamente un 35% en comparación con la arena natural local.

Comentarios de los clientes: "La arena fabricada producida por el fabricante de arena VSI tiene una forma de partícula muy similar a la arena natural y tiene un rendimiento excelente para los clientes de concreto. La línea de producción opera de manera estable y el rendimiento de limpieza de la lavadora de arena con cangilones y ruedas ha superado las expectativas; se ha convertido en una marca premium en el mercado local".

P1: ¿Cómo elijo entre los modos VSI “piedra sobre piedra” y “piedra sobre hierro”?

R: Para guijarros de río de alta dureza, se recomienda el modo “piedra sobre piedra”, ya que da como resultado un desgaste del revestimiento extremadamente bajo y una forma óptima de las partículas; Línea de producción de arena de adoquines de río: el modo “piedra sobre hierro” produce una tasa de producción de arena ligeramente mayor pero experimenta un desgaste más rápido.

P2: ¿Cuál es la diferencia entre una lavadora de arena tipo rueda y una lavadora de arena en espiral?

R: La lavadora tipo rueda tiene un bajo consumo de energía, un excelente rendimiento de deshidratación y una mínima pérdida de arena fina; Es la planta de arena fabricada con adoquines de configuración estándar. El lavador de arena en espiral proporciona una limpieza más profunda y es adecuado para materiales con un contenido de limo extremadamente alto. Se puede combinar con una máquina de recuperación de arena fina para aumentar la tasa de recuperación a más del 95%.

P3: ¿Puede la arena fabricada reemplazar la arena natural de río?

R: Sí. La forma, gradación y limpieza de sus partículas cumplen plenamente con los estándares de la arena natural, cumpliendo con GB/T 14684, ASTM C33 y EN 12620 EPC para fabricación de arena triturada de grava. Ya se está utilizando a gran escala como sustituto en regiones donde la extracción natural de arena está restringida.

P4: ¿Cuáles son los costos y los intervalos de reemplazo de las piezas de desgaste?

R: El cabezal de lanzamiento VSI (piedra sobre piedra) dura aproximadamente entre 300 y 500 horas, mientras que las placas de mandíbula de la trituradora de mandíbulas duran aproximadamente entre 600 y 800 horas. El costo de los consumibles por tonelada métrica de material es de aproximadamente 0,8 a 1,2 yuanes, lo que es relativamente bajo para materiales de alta dureza.
