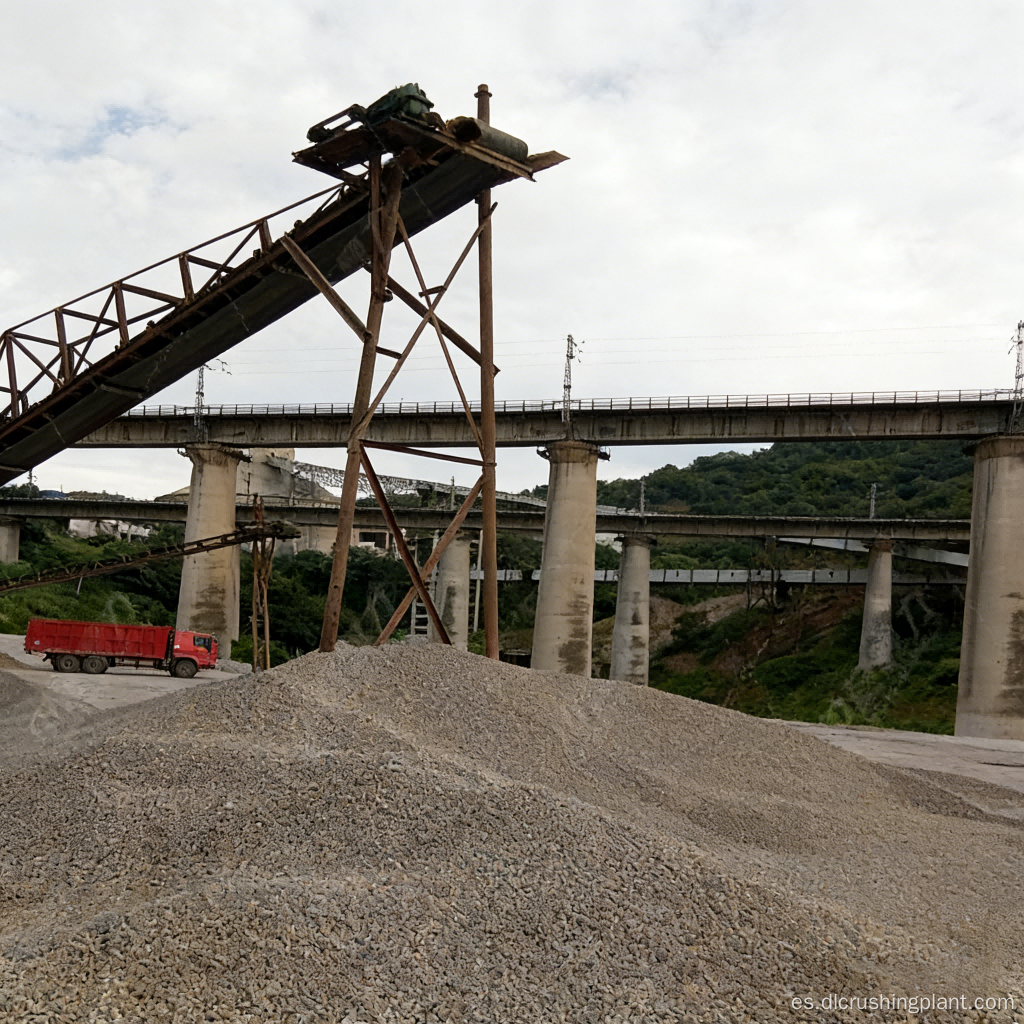

Línea de producción de trituración de agregados de roca dura y guijarros de río Servicios integrales para minas de roca dura

Sistema de procesamiento de agregados de guijarros de río de alta dureza

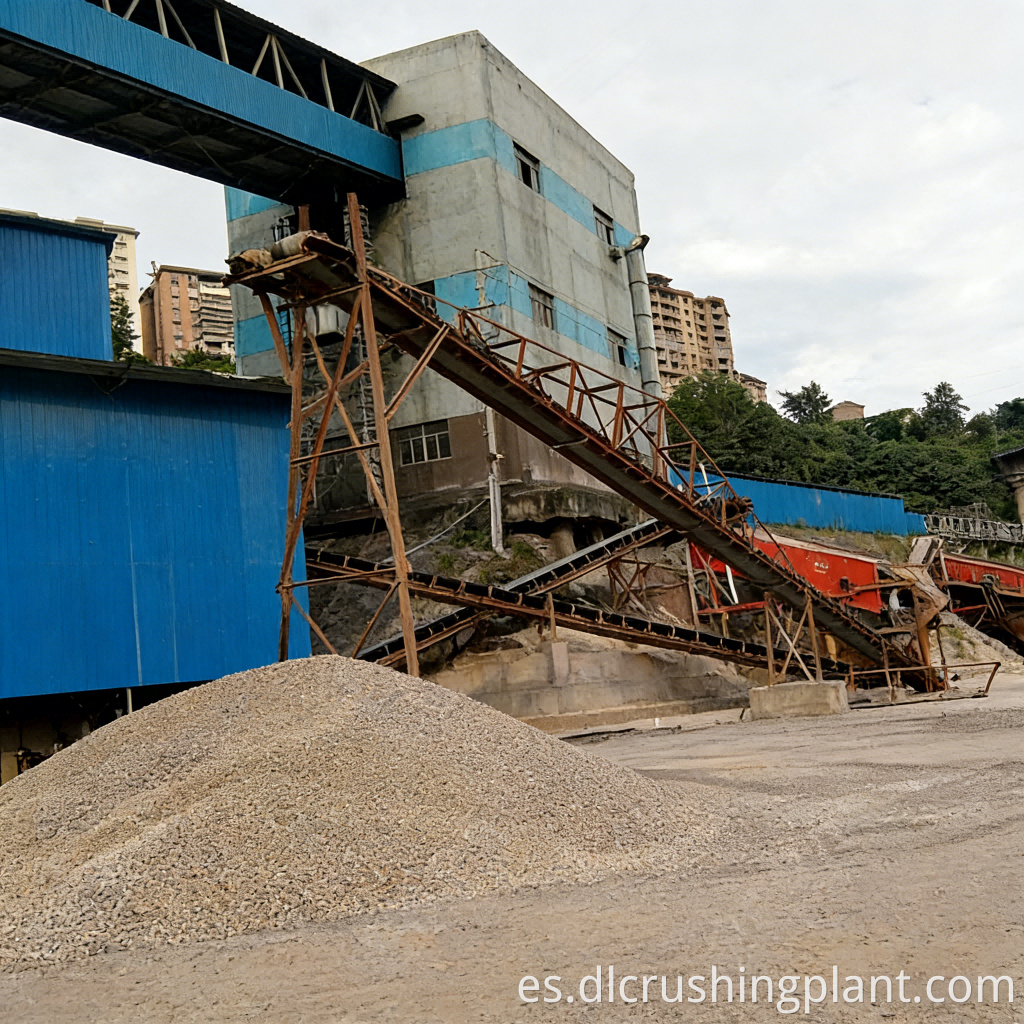

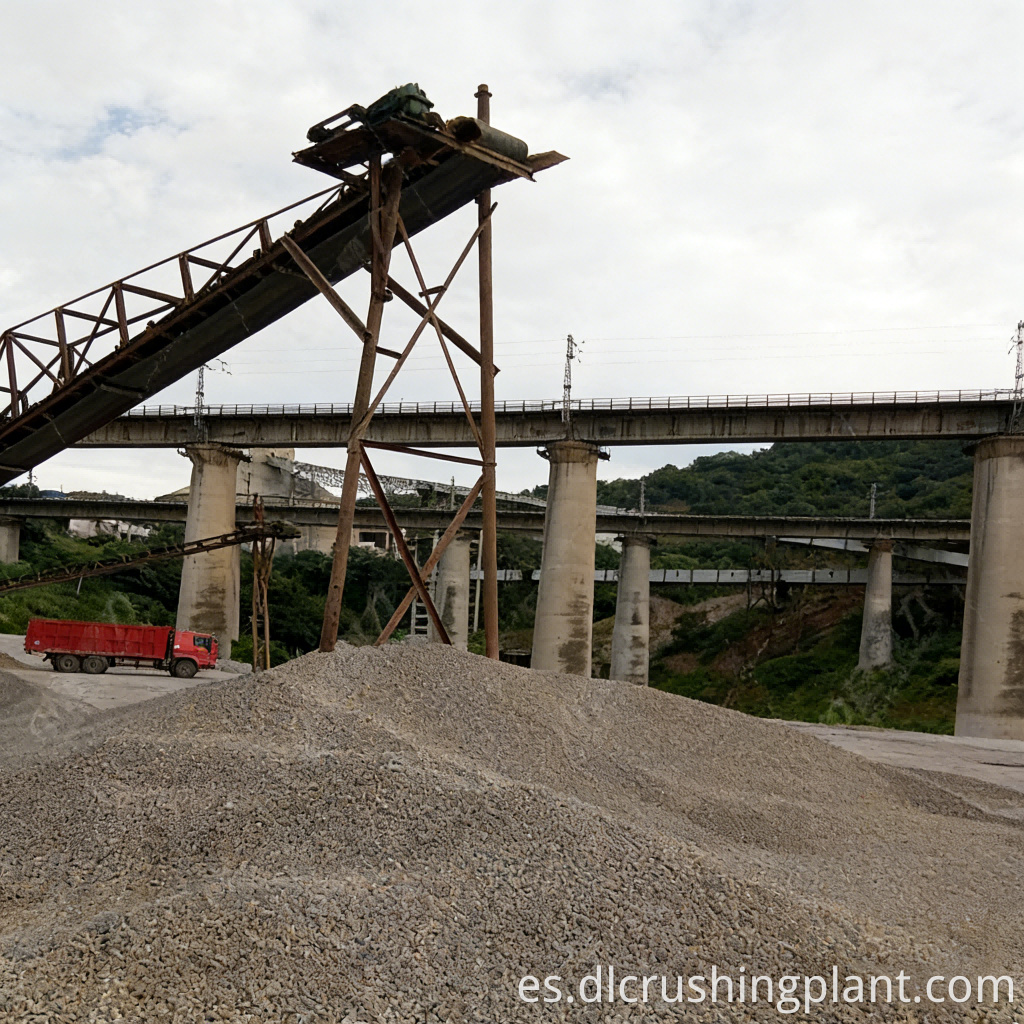

Descripción general del proyecto de la línea de producción de River Pebble

Este proyecto es una línea de producción de trituración de agregados de guijarros de río de 300 toneladas métricas por hora, con la trituradora de roca dura de doble cámara DLKPC1313 como equipo principal. Produce cuatro tamaños de agregados de construcción: 0 a 5 mm, 5 a 10 mm, 10 a 16 mm y 16 a 27 mm, adecuados para hormigón premezclado, pavimentos asfálticos y proyectos de ingeniería municipal. Debido a sus superficies lisas, alta dureza y alta abrasividad, los guijarros de río son ampliamente reconocidos como uno de los materiales más difíciles de triturar. Esta solución logra una trituración de una sola etapa altamente eficiente a través del diseño exclusivo de la trituradora de roca dura de doble cámara, que ofrece un umbral de inversión bajo y altos retornos a largo plazo.

Desafíos clave: Los guijarros de río son duros y tienen superficies lisas. El proceso tradicional de tres etapas, que combina una trituradora de mandíbulas, una trituradora de cono y una trituradora de impacto, requiere numerosas máquinas, implica una gran inversión y ocupa una gran superficie. Al procesar guijarros de río, los molinos de martillos sufren un desgaste severo y desigual en las cabezas de los martillos, lo que requiere un reemplazo frecuente, lo que mantiene alto el costo de las piezas de desgaste por tonelada métrica de agregado. Además, los guijarros de río triturados tienden a tener una alta proporción de partículas en forma de agujas y escamas, lo que afecta negativamente a la resistencia y trabajabilidad del hormigón.

Aspectos destacados de la solución: Los martillos rotores de la trituradora de roca dura de doble cámara DLKPC1313 pueden girar 360 grados en el sentido de las agujas del reloj y en el sentido contrario a las agujas del reloj. Durante el proceso de trituración, todas las superficies de los martillos están sujetas a una fuerza y ​​un desgaste uniformes, lo que elimina fundamentalmente el desgaste desigual unilateral y duplica la utilización del martillo en comparación con las trituradoras de martillos unidireccionales tradicionales. El principio de trituración contrarrotativo de doble cámara corta y comprime alternativamente guijarros de río dentro de las dos cámaras de trituración. El proceso completa la transformación de grandes trozos de mineral en bruto a agregado terminado en una sola etapa, eliminando la necesidad de equipos de procesamiento secundario y terciario y reduciendo significativamente tanto la inversión como los requisitos de terreno. El agregado terminado presenta una forma de partícula bien redondeada y un bajo contenido de partículas en forma de agujas y escamas, cumpliendo con los estándares para agregados utilizados en concreto de alta resistencia. Toda la línea de producción requiere menos unidades, es fácil de mantener, tiene bajos costos operativos y ofrece un rápido retorno de la inversión.

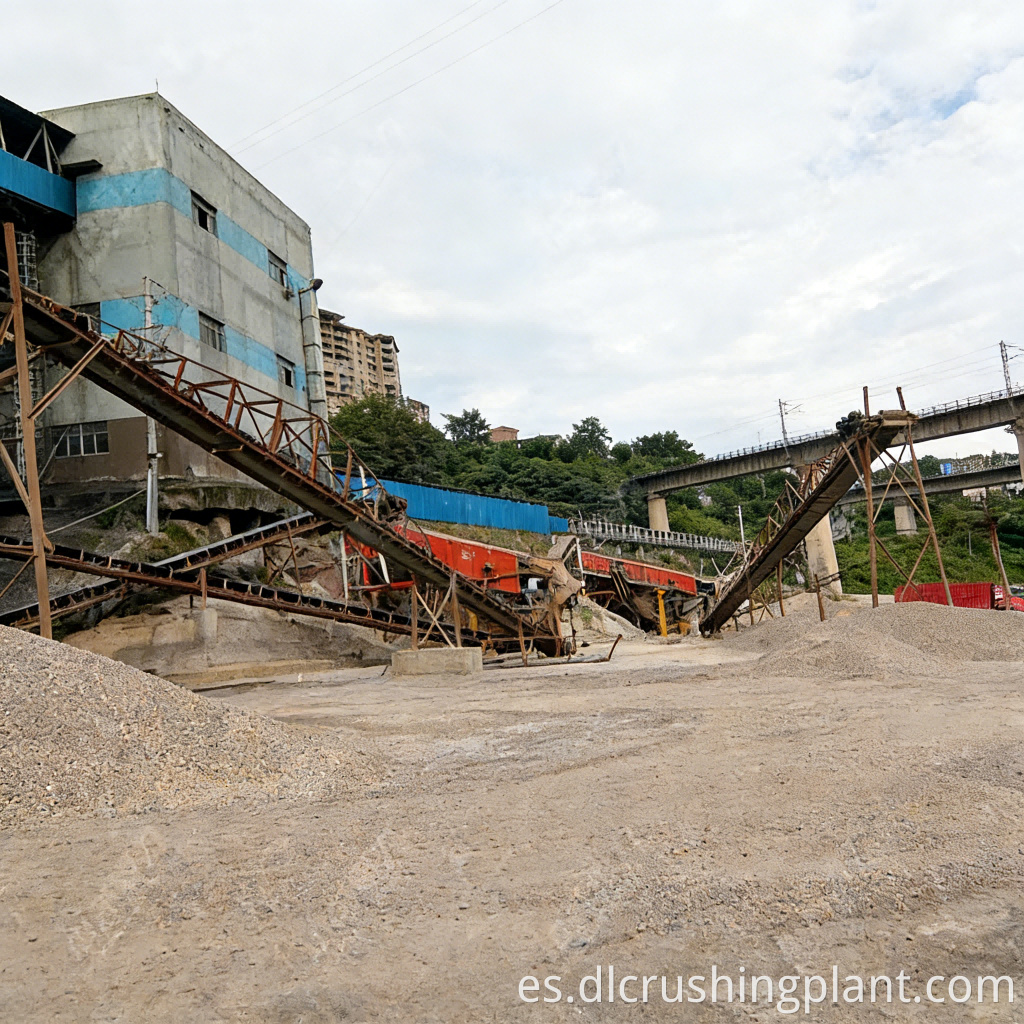

Flujo del proceso de la línea de producción de guijarros de río

Los guijarros de río en bruto se alimentan uniformemente a través de un alimentador a la trituradora de roca dura de doble cámara DLKPC1313. Dentro de las cámaras duales, el material se tritura mediante impactos y cortes alternos mediante martillos bidireccionales de alta velocidad. La mezcla triturada se transporta a través de una cinta transportadora a una criba vibratoria para su clasificación, donde se criban secuencialmente tres tipos de agregados terminados (de 16 a 27 mm, de 10 a 16 mm y de 5 a 10 mm). El material de gran tamaño que excede las especificaciones de tamaño se devuelve a la trituradora a través de un transportador de retorno para su reprocesamiento en un ciclo de circuito cerrado. El material de tamaño inferior (0 a 5 mm) se descarga directamente como arena fabricada. El diseño de rotación bidireccional de los martillos garantiza que las cuatro superficies de trabajo de cada martillo participen en el proceso de trituración de forma secuencial, lo que da como resultado un desgaste uniforme y duplica el ciclo de reemplazo. Toda la línea es monitoreada centralmente por un sistema PLC, que rastrea la carga de la trituradora, la eficiencia del cribado y el estado operativo de la cinta transportadora.

Servicios EPC de la línea de producción de guijarros de río

La solución de diseño abarca pruebas de dureza y abrasividad de los guijarros de río, análisis del índice de energía de trituración, selección y combinación de modelos DLKPC junto con cálculos de capacidad de producción, diseño de diseño compacto y análisis de retorno de la inversión. La fabricación de equipos abarca la investigación y el desarrollo internos, la producción y el suministro integrado de equipos principales, incluida la trituradora de roca dura de doble cámara DLKPC, cribas vibratorias, cintas transportadoras, sistemas de recolección de polvo y controles eléctricos. La instalación y la puesta en marcha son guiadas in situ por un equipo de ingenieros, avanzando desde pruebas de una sola unidad sin carga y puesta en marcha integrada con material de alimentación hasta lograr la capacidad de producción total y los estándares de calidad para las cuatro categorías de productos. La subcontratación de operaciones y mantenimiento incluye seguimiento y gestión de la vida útil de la cabeza de martillo, suministro de repuestos, capacitación de operadores e inspecciones periódicas.

Estudios de caso del proyecto de línea de producción de River Pebble

Proyecto de agregado de guijarros del río Phnom Penh, Camboya

Aprovechando los abundantes recursos de guijarros del río Mekong, una empresa de materiales de construcción en Phnom Penh, Camboya, implementó esta línea de producción de agregados de guijarros de río de 300 toneladas métricas por hora para suministrar agregados de concreto de alta calidad para la construcción de infraestructura en Phnom Penh y las provincias circundantes. Los guijarros del río Mekong son muy duros y abrasivos. Anteriormente, el cliente utilizaba una configuración tradicional de trituradora de mandíbulas y trituradora de cono, lo que requería una importante inversión en equipos y provocaba un desgaste frecuente en el revestimiento del recipiente de la trituradora de cono. Después de cambiar a la trituradora de roca dura de doble cámara DLKPC1313, la inversión total para toda la línea se redujo en aproximadamente un 40 por ciento. La rotación bidireccional de los martillos extendió el ciclo de reemplazo de dos semanas a más de un mes, reduciendo significativamente el costo de las piezas de desgaste por tonelada métrica de agregado.

Comentarios de los clientes: "Los guijarros de río son notoriamente duros para el equipo. La rotación bidireccional del martillo de la trituradora DLKPC duplicó la vida útil del martillo en comparación con la configuración anterior. Recortamos nuestra inversión total en un 40 por ciento y la calidad del agregado es realmente mejor. Baja inversión, altos retornos, exactamente como se prometió".

Preguntas frecuentes sobre la línea de producción de River Pebble

¿Por qué los guijarros de río son adecuados para su procesamiento con una trituradora de roca dura de doble cámara?

Los guijarros de río son muy duros y abrasivos, lo que provoca un desgaste extremo en las cabezas de los martillos. Los cabezales de los martillos de la trituradora de doble cámara DLKPC giran 360 grados en ambas direcciones, lo que permite que las cuatro superficies de trabajo soporten la fuerza de manera uniforme y secuencial. Esto elimina el problema crónico del desgaste unilateral que se encuentra en las trituradoras de martillos unidireccionales tradicionales, duplicando efectivamente la vida útil de las cabezas de los martillos. El principio de trituración contrarrotativo de doble cámara proporciona una fuerte fuerza de agarre para materiales con superficies lisas, lo que permite completar la trituración en una sola etapa y elimina la necesidad de múltiples etapas de procesamiento.

¿Cómo se consigue la rotación bidireccional de las cabezas de los martillos?

El rotor trituradora presenta una estructura reversible especialmente diseñada. Las cabezas de los martillos están suspendidas del disco del rotor mediante pasadores, y cada superficie de trabajo participa en el proceso de trituración secuencialmente durante los modos de rotación hacia adelante y hacia atrás. El sistema de control central cambia automáticamente la dirección de rotación a intervalos preestablecidos sin requerir intervención manual.Soluciones personalizadas de baja inversión para trituración y cribado de agregados de guijarros de río de alta dureza.

¿Puede la forma de las partículas del producto triturado de una sola etapa cumplir con los requisitos del hormigón de alta resistencia?

La trituradora DLKPC emplea el principio de trituración por impacto-cizallamiento, donde el material sufre múltiples colisiones y fragmentación dentro del diseño de doble cámara. El agregado resultante tiene una forma predominantemente cúbica, con un bajo contenido de partículas en forma de agujas y escamas. Soluciones integrales de línea integral para trituración de alta eficiencia de roca dura y guijarros de río Las pruebas han demostrado que el contenido en forma de aguja y escamas en el agregado de guijarros de río producido se controla dentro del 10 por ciento, cumpliendo plenamente con los estándares para agregados utilizados en concreto de alta resistencia.

¿Se podrá ampliar en el futuro la capacidad de 300 toneladas métricas?

Toda la línea está diseñada con interfaces de expansión. La capacidad se puede aumentar a 500 toneladas métricas por hora actualizándose a un modelo de trituradora DLKPC más grande o agregando una trituradora paralela; los sistemas de cribado y transporte existentes se pueden adaptar con las actualizaciones de capacidad adecuadas. Diseño personalizado de líneas de producción de trituración y cribado de alto rendimiento para agregados de guijarros de río.
