Soluciones de trituradora de mandíbulas móviles montadas sobre orugas para minas y canteras Trituración primaria flexible de alta capacidad

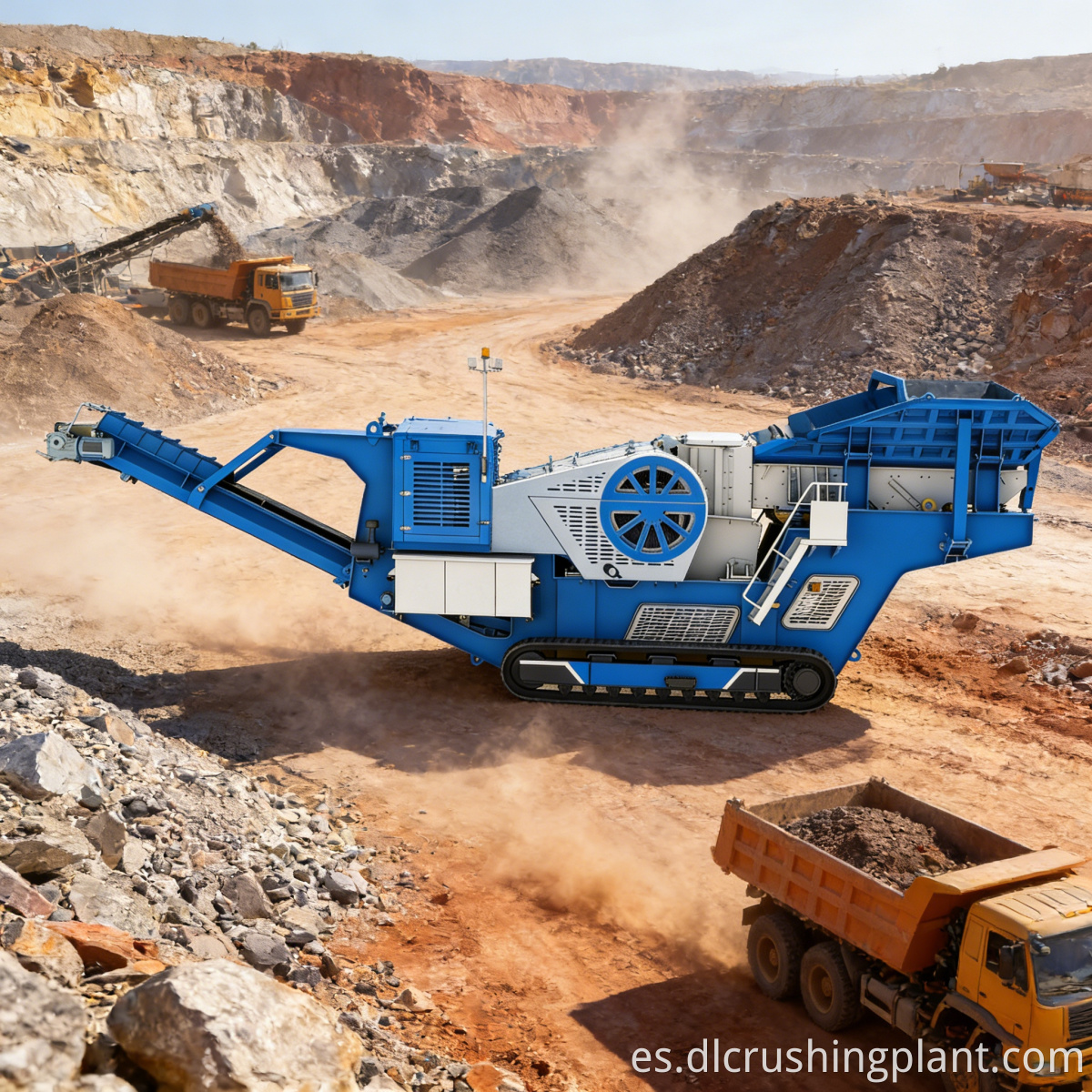

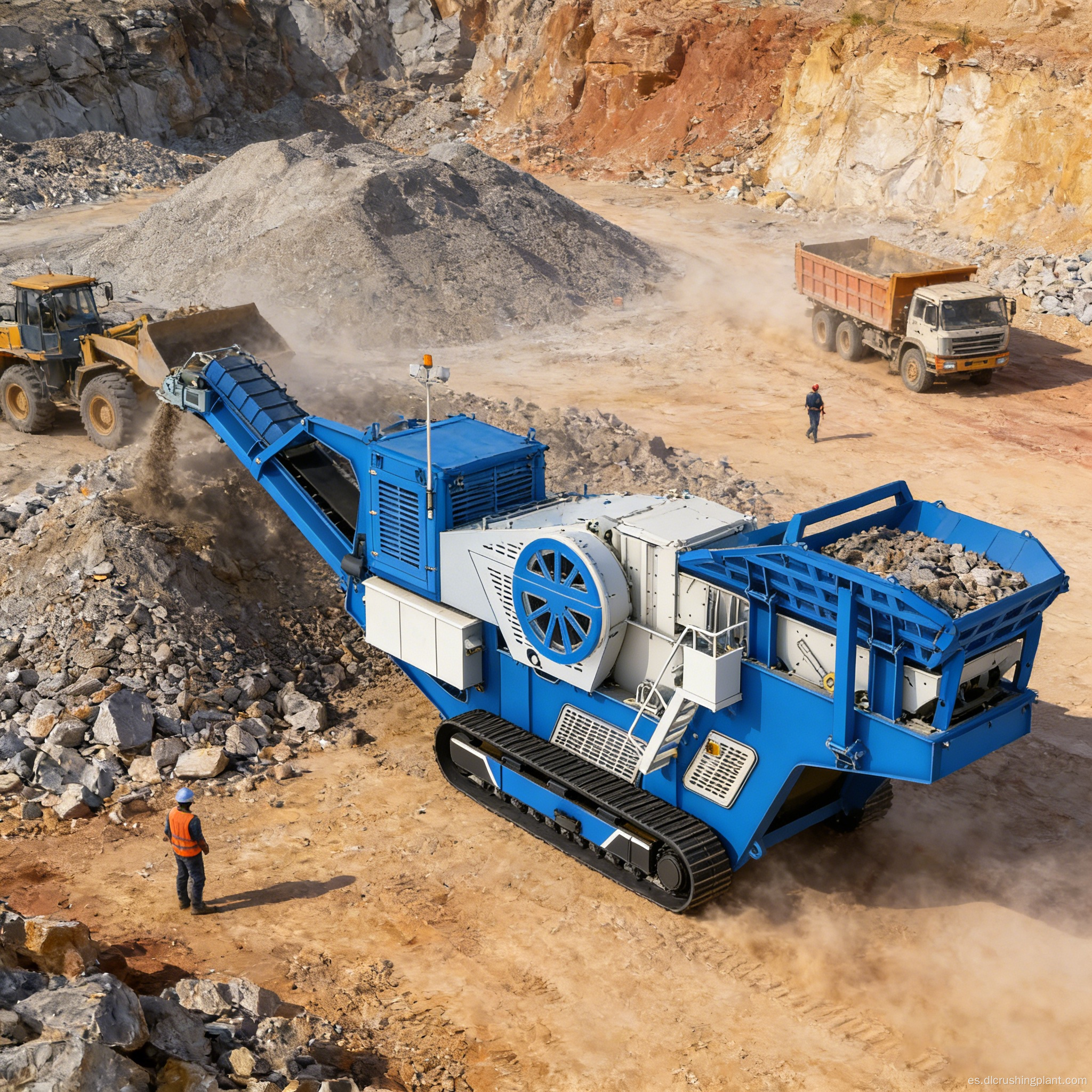

La planta trituradora de mandíbulas móvil montada sobre orugas DL106 es una solución de trituración integrada y autopropulsada desarrollada por Zhongyu Dingli para canteras mineras, trituración gruesa de mineral de roca dura y aplicaciones de reciclaje de residuos de construcción. Centrado alrededor de la trituradora de mandíbulas C106, el sistema integra una tolva de 6 metros cúbicos, un alimentador vibratorio de 4000x1100 mm, una cinta transportadora principal de 1200 mm de ancho y un separador magnético autodescargable de imán permanente RCYQ-12. Al no requerir fuente de alimentación externa, un grupo electrógeno diésel Weichai de 250 kW (con un tanque de combustible de 600 L y un tanque de aceite hidráulico de 300 L) proporciona energía independiente, lo que permite un funcionamiento continuo fuera de la red. Los desafíos clave incluyen los largos ciclos de construcción de líneas de trituración primaria en grandes minas y canteras, la falta de una red eléctrica estable en áreas mineras remotas, la dificultad de reubicar las trituradoras de mandíbulas estacionarias tradicionales y los altos costos de reubicación asociados con las operaciones de residuos de construcción en múltiples sitios dispersos. Las características clave de la solución incluyen un tren de rodaje sobre orugas accionado hidráulicamente de 500 mm de ancho (ángulo de ascenso máximo de 20 grados, velocidad de desplazamiento de 0,6 a 1 km/h) combinado con movilidad todoterreno controlada remotamente de forma inalámbrica; toda la unidad de 46 toneladas métricas está preensamblada en fábrica, lo que elimina la necesidad de instalación en el sitio; La abertura de descarga se puede ajustar hidráulicamente de 70 a 200 mm para adaptarse a los diferentes requisitos del proyecto; Las placas de las mordazas de acero Mn garantizan una larga vida útil; y un separador de imán permanente protege la trituradora de mandíbulas de daños causados ​​por objetos metálicos extraños.

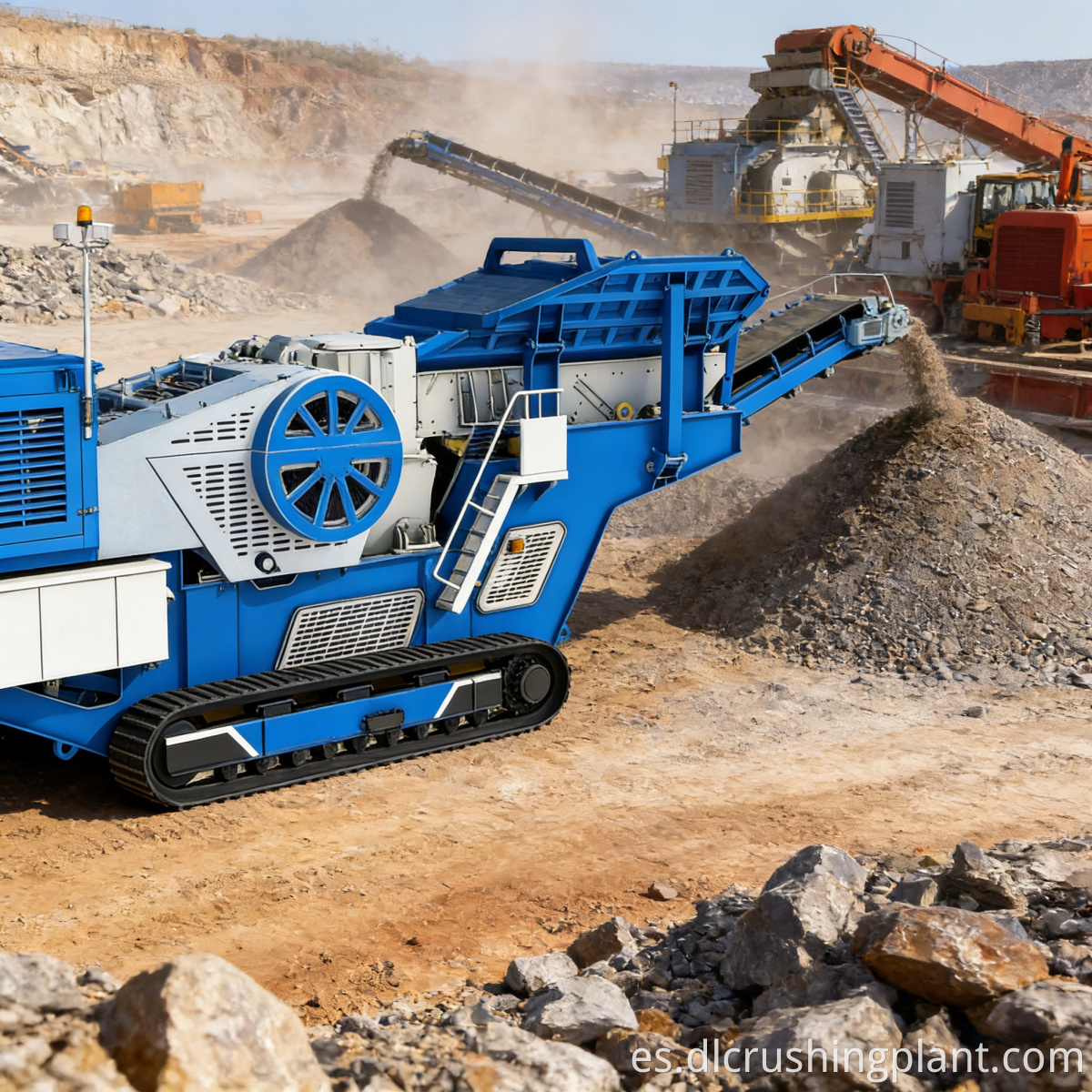

Para cumplir con los requisitos de trituración gruesa para minerales de roca dura y desechos de construcción, se adopta un proceso integrado de “entrada con orugas al sitio, alimentación, trituradora de mandíbulas, trituración gruesa, extracción de metal y transporte”. Después de ser almacenado en una tolva de 6 metros cúbicos, el material se alimenta uniformemente mediante un alimentador vibratorio a la trituradora de mandíbulas C106 (tamaño máximo de alimentación 560 mm, tamaño de descarga 70-200 mm, ajustable hidráulicamente); El producto triturado se descarga a través de una cinta transportadora principal de 1200 mm de ancho (la altura de descarga de 3470 mm facilita la conexión a equipos posteriores), donde un separador magnético autodescargable de imán permanente elimina automáticamente los contaminantes metálicos a lo largo del recorrido del transportador; el producto triturado grueso se puede utilizar directamente para el relleno de la carretera o alimentarse en trituradoras de cono/trituradoras de impacto móviles posteriores para trituración media y fina, y se puede conectar en serie con una estación de cribado móvil para formar una línea completa de producción de trituración y cribado. Toda la unidad está premontada antes de salir de fábrica; se puede poner en funcionamiento inmediatamente después de su llegada simplemente conectándolo a fuentes de combustible y energía, acortando así el ciclo de preparación del proyecto.

Diseño de soluciones: según las características del material (dureza, tamaño máximo de alimentación), los objetivos de capacidad de producción y los requisitos del proceso posterior, brindamos soluciones para la selección de la trituradora de mandíbulas C106, la configuración de la apertura de descarga, la selección del chasis de orugas y el equipo de soporte.

Fabricación de equipos: la fábrica interna de Zhongyu Dingli completa la fabricación y el preensamblaje de la trituradora de mandíbulas C106, el tren de rodaje sobre orugas, el alimentador, la cinta transportadora, el separador magnético, el grupo electrógeno diésel y el sistema hidráulico, incluidas las pruebas de carga y las pruebas de movilidad sobre orugas antes del envío.

Instalación y puesta en servicio: El equipo sobre orugas se transporta al lugar de trabajo por sus propios medios. Los servicios incluyen arrancar el grupo electrógeno diésel, poner en marcha el sistema hidráulico, configurar la abertura de descarga de la trituradora de mandíbulas, realizar pruebas con material real y capacitar a los operadores.

Gestión de operación y mantenimiento: proporcionamos repuestos como placas de mandíbula de acero Mn y componentes de oruga, diagnóstico remoto, capacitación de operadores y planes de mantenimiento anuales para garantizar un funcionamiento continuo y estable y una alta disponibilidad del equipo.

Proyecto de trituración primaria de agregados de granito en Sumatra, Indonesia. Antecedentes de la aplicación: Este proyecto está ubicado en una cantera en el centro de Sumatra, Indonesia. El mineral está formado por roca dura de granito. Sin una red eléctrica estable en el sitio, el equipo sobre orugas debe viajar de forma autónoma a la cantera montañosa para realizar operaciones de trituración primaria, y el producto triturado primario se suministra a la trituradora de cono aguas abajo para la trituración secundaria y fina. Configuración del equipo: 1 juego de planta trituradora de mandíbulas móvil montada sobre orugas Zhongyu Dingli DL106. Datos de capacidad de producción: La capacidad de procesamiento se mantiene estable dentro del rango de 150 a 500 t/h, con un tamaño de alimentación máximo de 560 mm y un tamaño de descarga establecido en 100 a 150 mm para abastecer a la trituradora de cono aguas abajo; el chasis sobre orugas puede subir pendientes de hasta 20 grados para autopropulsarse hacia la cantera montañosa, y el generador diésel garantiza un funcionamiento continuo sin necesidad de una fuente de alimentación externa; La unidad se puede poner en funcionamiento 1-2 días después de su llegada una vez que se establezcan las conexiones de petróleo y electricidad; Las placas de las mandíbulas de acero Mn ofrecen una excelente resistencia al desgaste y el separador de imán permanente elimina eficazmente las impurezas metálicas del mineral. Comentarios de los clientes: El gerente de la cantera en Indonesia afirmó que la autopropulsión y la movilidad todoterreno de la trituradora de mandíbulas sobre orugas DL106 resolvieron los desafíos de las canteras remotas sin redes eléctricas y rutas de acceso montañosas. La operación por control remoto inalámbrico es segura y conveniente, y el ajuste hidráulico de la abertura de descarga permite una adaptación flexible a los equipos posteriores. La trituradora de mandíbulas C106 ofrece un rendimiento de trituración estable para roca dura de granito, mantiene una alta disponibilidad del equipo y su capacidad de trituración primaria cumple con los requisitos del proyecto.

P1: ¿Cuáles son las ventajas de la trituradora de mandíbulas sobre orugas DL106 en comparación con las trituradoras de mandíbulas estacionarias tradicionales?

R1: El DL106 utiliza un chasis de orugas hidráulico para moverse de forma independiente al lugar de trabajo, eliminando la necesidad de construir cimientos o desarmar y volver a ensamblar. Diseño de soluciones de procesamiento de mineral de roca dura para estaciones de trituración móviles Un grupo electrógeno diésel de 250 kW proporciona energía independiente para el funcionamiento fuera de la red. La unidad está preensamblada en la fábrica y puede ponerse en producción dentro de 1 o 2 días de su llegada, lo que la hace adecuada para áreas mineras remotas y operaciones en múltiples sitios en sitios de construcción dispersos, con fácil reubicación.

P2: ¿Cuáles son el tamaño máximo de alimentación y el rango de descarga de la trituradora de mandíbulas C106?

R2: La trituradora de mandíbulas C106 tiene un tamaño de alimentación máximo de 560 mm y un rango de descarga ajustable hidráulicamente de 70-200 mm. Instalación y puesta en servicio de trituradoras de mandíbulas para reciclaje de residuos de construcción El tamaño de descarga se puede ajustar de manera flexible para cumplir con los requisitos de alimentación de los equipos posteriores, lo que la hace adecuada para la trituración primaria y secundaria de minerales de roca dura y residuos de construcción.

P3: ¿El sistema de energía diésel independiente admite el funcionamiento fuera de la red a largo plazo?

R3: Sí. El grupo electrógeno diésel Weichai de 250 kW está equipado con un tanque de combustible de 600 L y un tanque de aceite hidráulico de 300 L, lo que permite un funcionamiento continuo fuera de la red a largo plazo sin necesidad de una red eléctrica externa. Es adecuado para áreas mineras remotas, canteras y sitios de desechos de construcción dispersos.

P4: ¿El servicio llave en mano EPC incluye acceso al sitio montado sobre vías y puesta en servicio de grupos electrógenos diésel para proyectos en el extranjero?

R4: Sí. El servicio EPC de Zhongyu Dingli cubre la selección de trituradoras de mandíbulas y el diseño de procesos, fabricación de equipos, transporte marítimo, orientación in situ para el acceso al sitio sobre orugas, puesta en marcha y puesta en servicio de grupos electrógenos diésel, puesta en marcha del sistema hidráulico, producción de prueba con material de alimentación, capacitación de operadores, suministro de piezas de repuesto y soporte de operación y mantenimiento a largo plazo. Contrato llave en mano EPC para trituradoras de mandíbulas móviles montadas sobre orugas en operaciones de minería y canteras.

Póngase en contacto con Zhongyu Dingli hoy para recibir una solución personalizada y una cotización llave en mano EPC para la planta trituradora de mandíbulas móvil sobre orugas DL106 para su proyecto en el extranjero.
