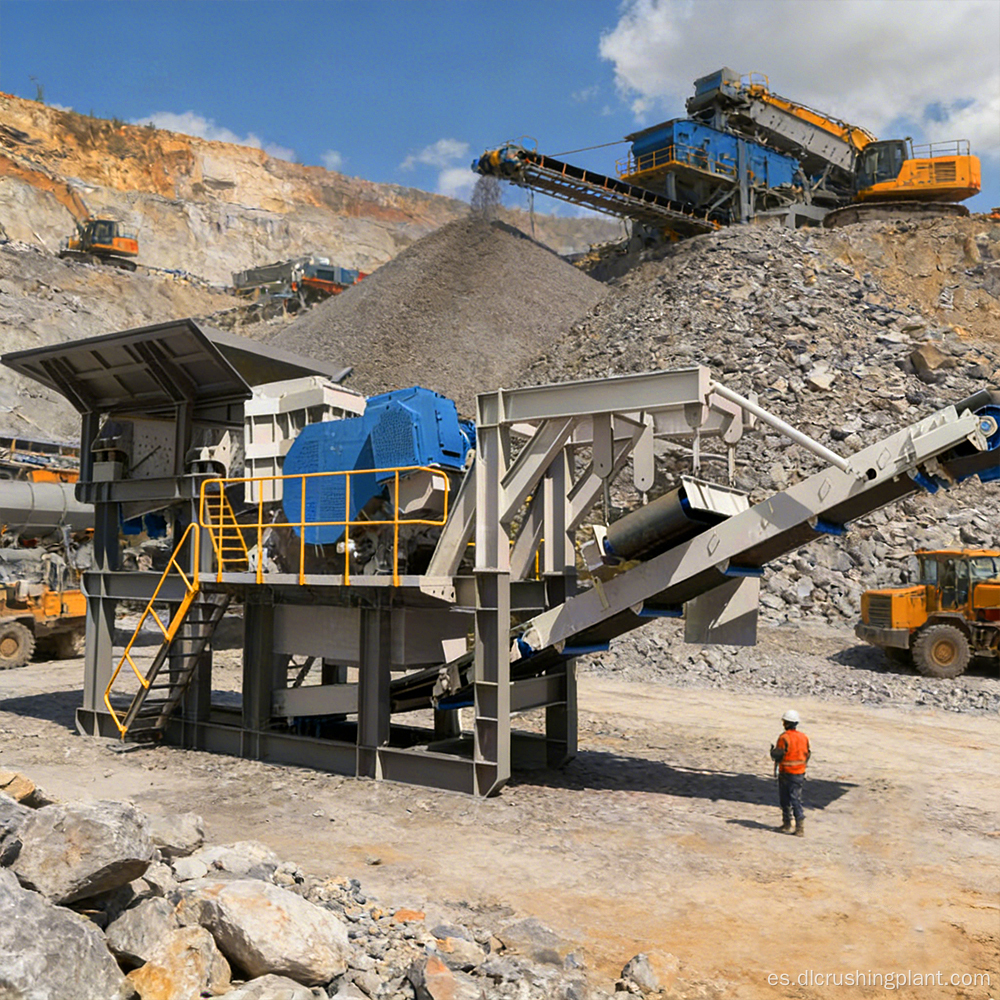

Trituradora de mandíbulas modular montada sobre trineo para trituración primaria de roca dura con implementación rápida Fabricante de soluciones todo en uno

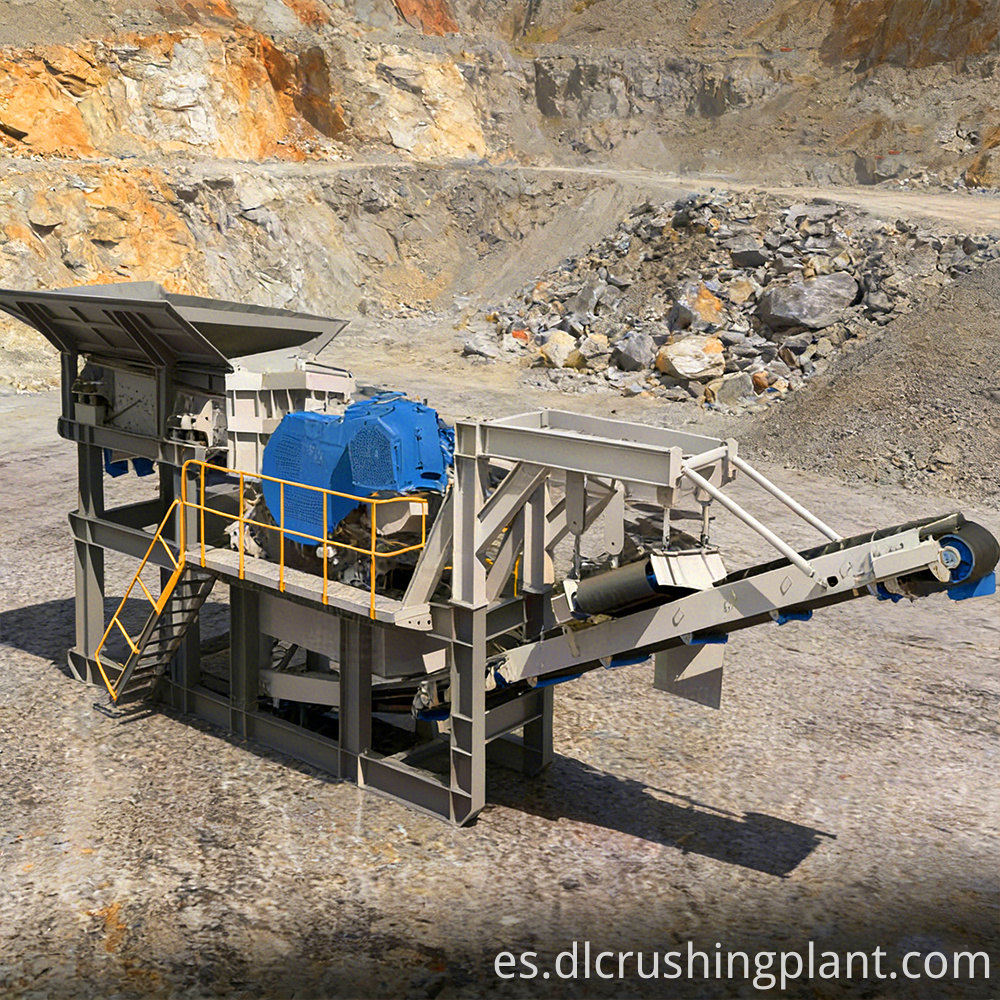

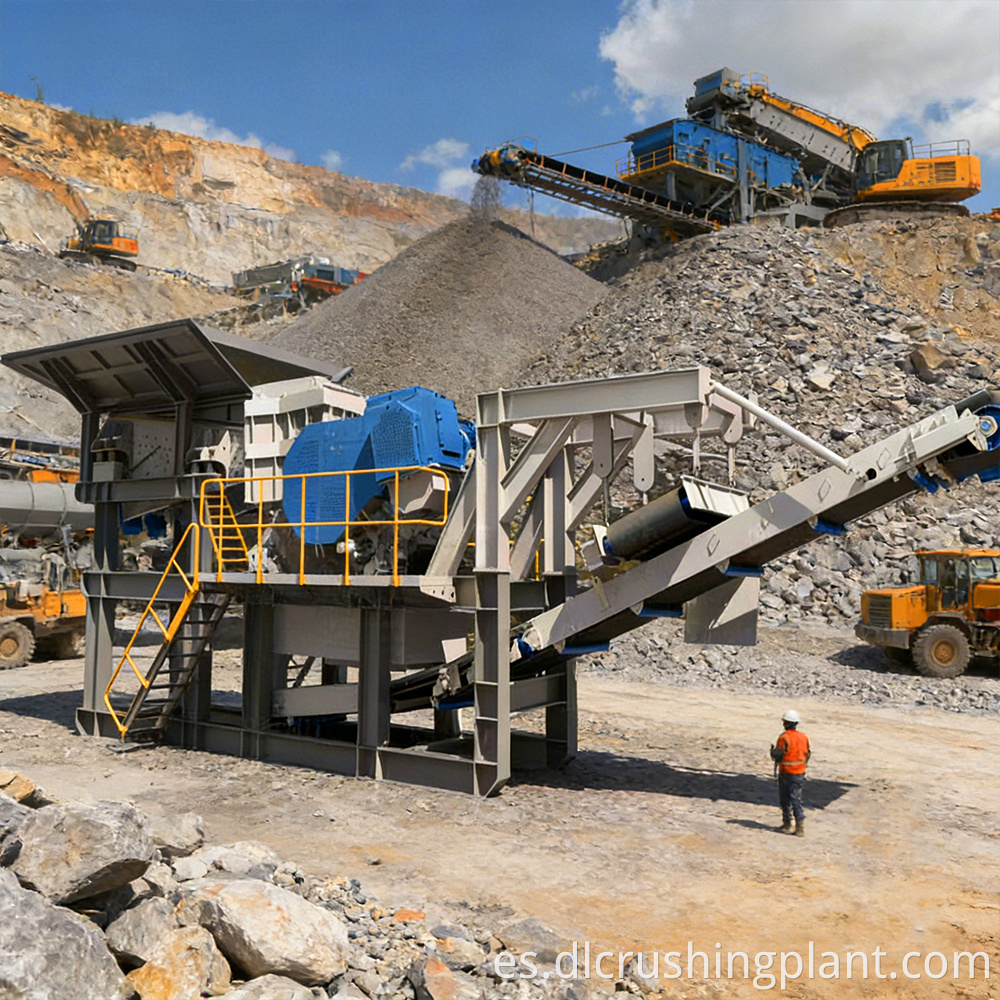

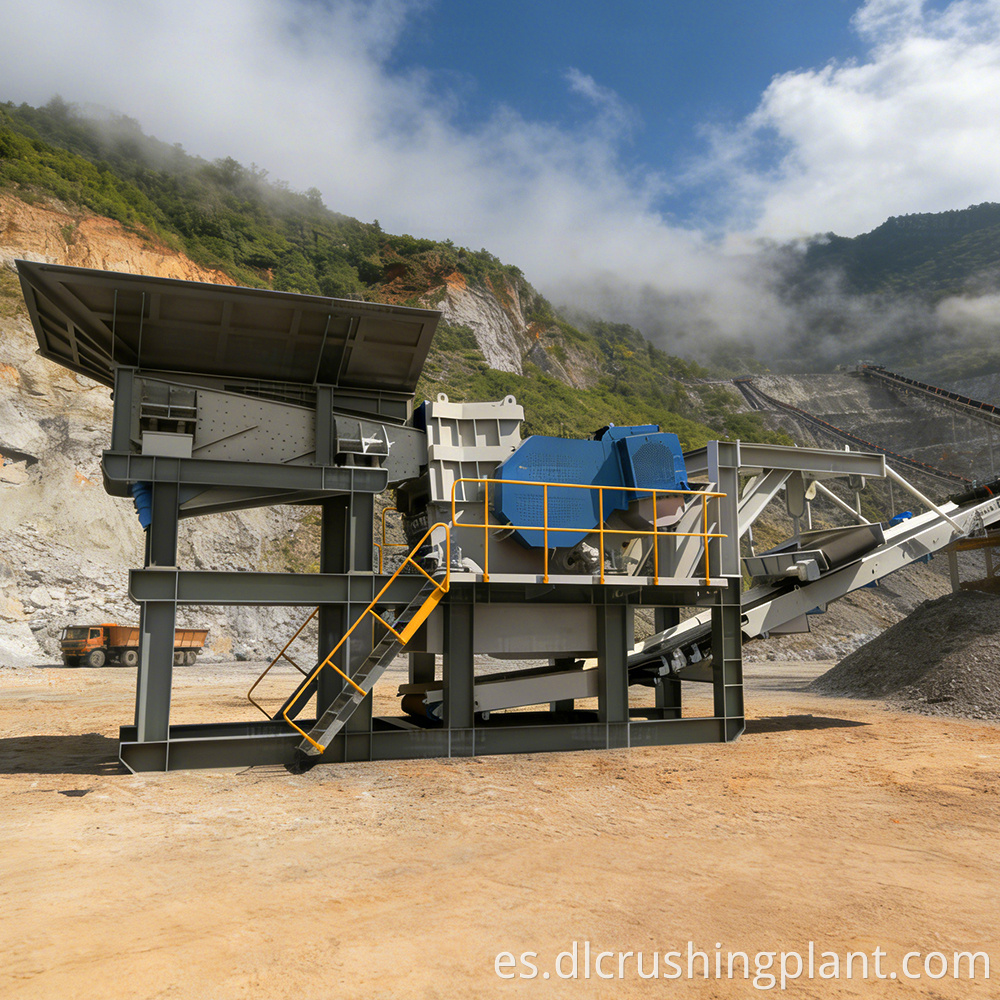

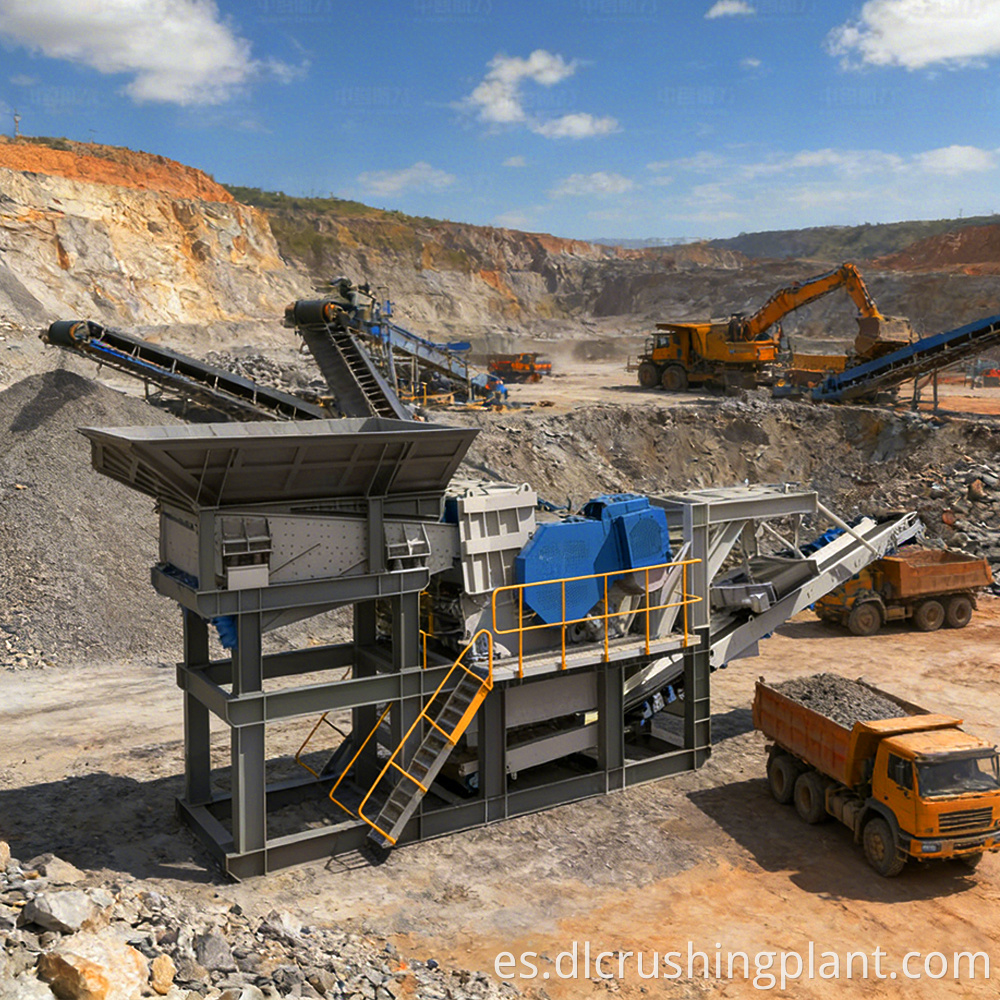

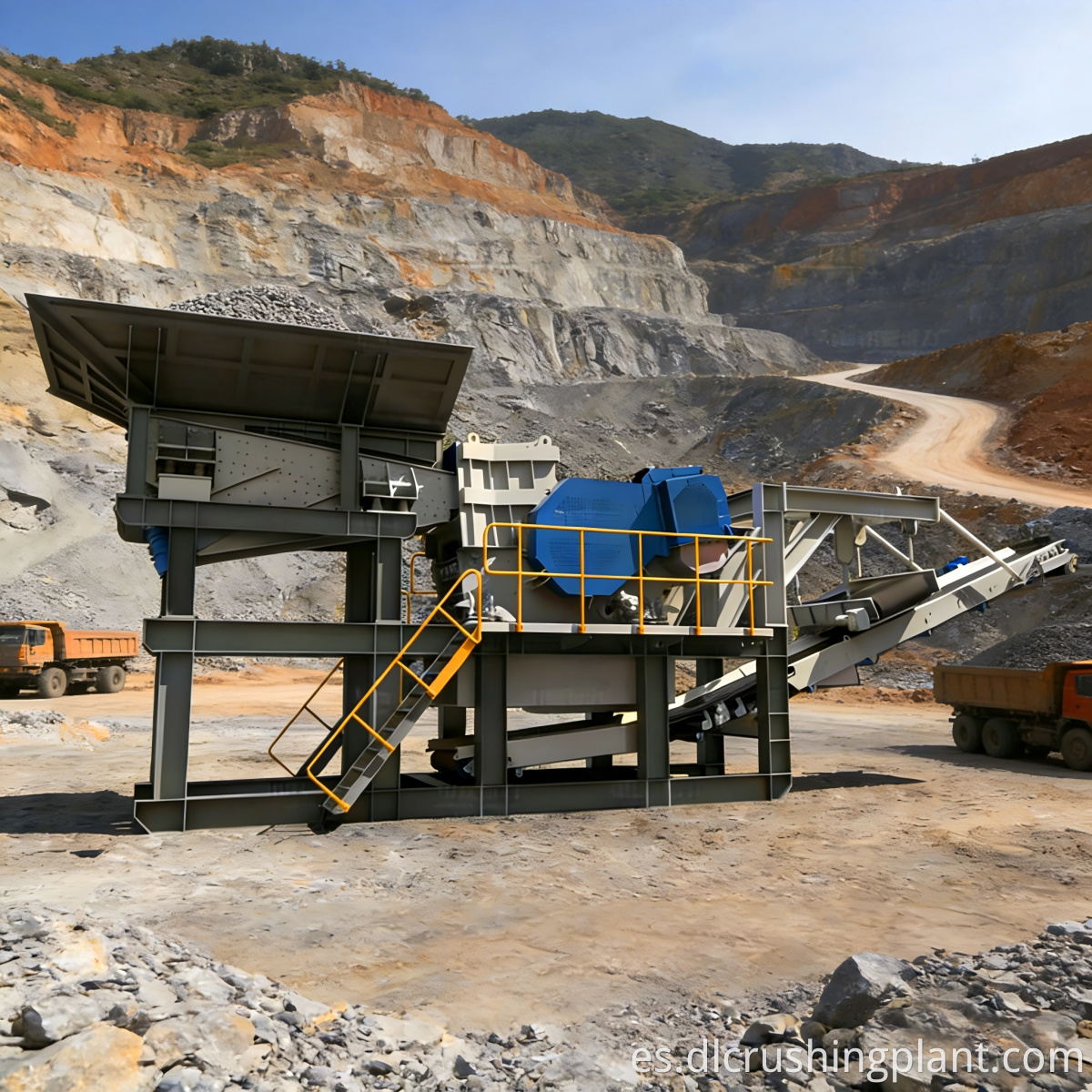

Descripción general del equipo En la etapa de trituración primaria del procesamiento de agregados y la minería, la alimentación eficiente, la poderosa fragmentación de la roca y el despliegue flexible son los pilares de la competitividad del mercado. Nuestra línea de trituradoras de mandíbulas modulares montadas en trineo integra el alimentador vibratorio DLZGC, la trituradora de mandíbulas DLEV y una estructura de acero tipo trineo de alta resistencia en un sistema integral "todo en uno" para alimentación vibratoria, trituración primaria de mandíbulas y transporte de material.

Aspectos destacados del equipo:

- Diseño modular e implementación las 24 horas: rompiendo las limitaciones de la infraestructura tradicional, la base tipo trineo integrada permite que todo el sistema se ponga en servicio previamente en la fábrica. In situ, solo se requiere nivelación del suelo y conexión eléctrica, lo que permite que la producción comience en 24 horas y reduce significativamente los elevados costes de ingeniería civil.
- Movilidad y despliegue excepcionales: la base equilibra la estabilidad con la portabilidad y puede equiparse con dispositivos de tracción para una reubicación rápida a corta distancia. Es la opción ideal para minas a cielo abierto, depósitos de almacenamiento temporales y procesamiento de agregados para grandes proyectos de infraestructura.
- Sinergia de energía de doble núcleo: la línea está impulsada por el alimentador DLZGC, que presenta una inclinación de 11° para una antiobstrucción superior, y la trituradora de mandíbulas DLEV, que utiliza una cámara de trituración profunda en forma de "V" para manejar materiales duros (granito, basalto, mineral de hierro) con una dureza ≤320 MPa.
- Bajo mantenimiento e inteligencia: Equipado con amortiguadores de límite elástico para reducir la fatiga de la base y un sistema de lubricación automática para componentes críticos, el sistema garantiza un funcionamiento estable y un MTBF (tiempo medio entre fallas) significativamente mayor.

Escenarios de aplicación:

- Trituración primaria y clasificación de minerales en minas a cielo abierto.
- Oferta agregada temporal para infraestructuras de gran escala (carreteras, ferrocarriles, centrales hidroeléctricas).
- Procesamiento de alta capacidad de roca dura (granito, basalto, andesita).

Parámetros de rendimiento del equipo principal:

Parámetros del alimentador vibratorio serie DLZGC

Model	Trough Size (mm)	Feed Particle Size (mm)	Motor Model	Motor Power (kW)	Passing Capacity (t/h)
DLZGC0938	900×3800	≤500	YZU-50-6	3.7×2	150-200
DLZGC1238	1200×3800	≤750	YZU-65-6	4.2×2	250-450
DLZGC1250	1200×5000	≤750	YE3-180M-6	15×2	250-500
DLZGC1550	1500×5000	≤1000	YE3-180M-6	15×2	400-1000
DLZGC2050	2000×5000	≤1200	YE3-200L2-6	22×2	800-1700
DLZGC2260	2200×6000	≤1200	YE3-250M-6	37×2	1800-2400
DLZGC2560	2500×6000	≤1600	YE3-280S-6	45×2	2000-3200
DLZGC1223 (3-Mid Transfer)	1200×2300	-	YZU-40-6	3×2	400-500

Parámetros de la trituradora de mandíbulas serie DLEV

Model	Feed Opening Size (mm)	Feed Particle Size (mm)	Motor Power (kW)	Processing Capacity (t/h)	Discharge Gap (mm)	Processed Material Hardness (MPa)
DLEV106	1060×70	≤600	110	200-300	90-200	320
DLEV125	1250×95	≤800	160	400-500	100-250	320
DLEV140	1400×1070	≤900	200	600-700	125-250	320
DLEV160	1600×1200	≤1000	250	700-1000	150-300	320

Flujo de proceso Proporcionamos un flujo de proceso de circuito cerrado para la trituración primaria. La materia prima ingresa primero al alimentador vibratorio DLZGC, que se encarga de la alimentación mientras realiza el cribado previo y la eliminación de la tierra. Los materiales que cumplen con los requisitos de tamaño se introducen suavemente en la trituradora de mandíbulas DLEV a través del canal inclinado de 11°.

Dentro de la cámara de trituración DLEV, las rocas se pulverizan rápidamente mediante impactos de alta frecuencia y gran recorrido. Luego, el producto terminado se descarga a través de un transportador de alta resistencia integrado en la base. Este sistema modular puede interactuar directamente con trituradoras de cono o cribas vibratorias posteriores para construir una línea de producción completa de "cribado primario-secundario".

Contenido del servicio:

Con 38 años de experiencia y una red de servicio global, Zhongyu Dingli brinda soporte técnico integral:

Diseño de soluciones: personalizamos diseños modulares según la dureza del material, el tamaño de alimentación y la capacidad objetivo (150–1000 t/h).
Fabricación de precisión: Producido en nuestra planta inteligente de 32.000㎡, lo que garantiza la durabilidad del equipo a través de más de 140 patentes internacionales.
Instalación y puesta en servicio: los ingenieros superiores brindan orientación "llave en mano" en el sitio para garantizar la implementación dentro de las 24 horas.
Gestión de operación y mantenimiento: más de 30 centros de servicio en todo el mundo ofrecen una garantía de 18 meses y suministro de repuestos con "inventario cero" para garantizar la estabilidad a largo plazo.

Caso y datos del proyecto:

Antecedentes del caso: Un proyecto de trituración primaria de mineral de hierro a gran escala en África.
Configuración: Alimentador vibratorio DLZGC2050 + Trituradora de mandíbulas DLEV160 (configuración montada en trineo).
Rendimiento de capacidad: La línea maneja mineral de hierro extremadamente duro con una producción estable de 800 a 1000 TPH, lo que aumenta la eficiencia operativa en un 25 % en comparación con las líneas tradicionales.
Comentarios de los clientes: "La velocidad de implementación de esta unidad montada en trineo es increíble. Logramos la producción sin trabajos de concreto a gran escala, ahorrando al menos $30 000 en la inversión inicial, y el equipo es notablemente poderoso para triturar rocas extremadamente duras".

Preguntas frecuentes profesionales:

¿Esta trituradora de mandíbulas modular montada sobre trineo para el diseño de una planta de trituración primaria de roca dura admite una futura expansión de capacidad? Sí. Nuestro diseño modular incluye interfaces de conexión estandarizadas. Puede actualizar fácilmente el tamaño del alimentador o colocar en paralelo varios módulos de trineo para integrarlos perfectamente con los sistemas de trituración y cribado posteriores a medida que crece su escala de producción.
¿Cómo se mantiene la trituradora primaria de agregados móvil para el soporte de mantenimiento de operaciones de minas a cielo abierto en entornos hostiles? El equipo cuenta con un sistema de lubricación automática y una estructura modular para un fácil desmontaje. El diseño de la base del motor integrado reduce la tensión por vibración en la transmisión. Además, nuestro equipo global proporciona diagnósticos remotos para garantizar bajas tasas de falla en condiciones de minería polvorientas y de alta carga.
¿Cuál es el tamaño máximo de piedra que puede manejar el servicio técnico de procesamiento de agregados de proyectos de infraestructura de trituradora primaria de roca dura? Dependiendo del modelo, nuestro sistema puede manejar tamaños máximos de alimentación de hasta 1600 mm. Los alimentadores de la serie DLZGC están equipados con barras grizzly de alta resistencia para eliminar eficazmente la tierra y los desechos, protegiendo la trituradora de mandíbulas de materiales no triturables y maximizando el rendimiento.
