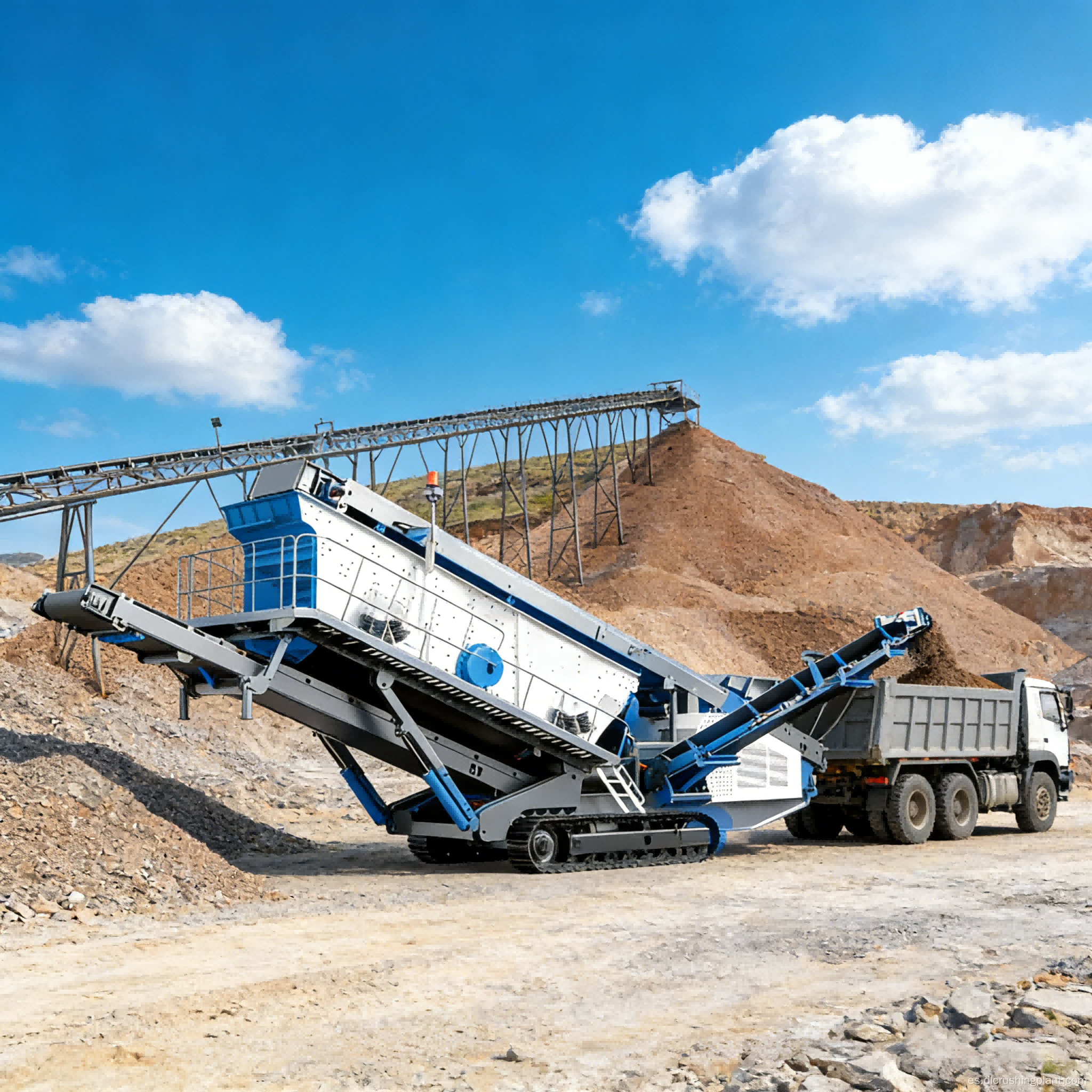

Estación de detección de agregados de múltiples etapas móvil Servicio de detección móvil de una sola parada

Sistema móvil de cribado sobre orugas para áridos de construcción

Descripción general del proyecto de estación de cribado inclinada montada sobre orugas

La planta de cribado inclinado móvil sobre orugas está diseñada específicamente para la clasificación precisa de arena, áridos de grava y residuos de construcción. Equipada con una caja de criba vibratoria de tres capas y un área de cribado de 2100 por 6000 milímetros, puede separar materiales con precisión en múltiples grados que van desde 5 a 100 milímetros. Toda la máquina cuenta con un bastidor en forma de barco hecho de acero estructural de baja aleación Q355B de alta resistencia, montado sobre un tren de rodaje importado del Reino Unido y propulsado por un motor diésel CUMMINS, que proporciona una excelente movilidad todoterreno y adaptabilidad a condiciones operativas duras.

Desafíos clave: Las estaciones de cribado fijas no se pueden reubicar para seguir las operaciones de trituración o las reservas de materia prima, lo que genera altos costos de transporte de material; los residuos de la construcción contienen materiales ligeros, como plástico y astillas de madera, que los cribados convencionales no pueden separar eficazmente, lo que afecta a la calidad de los áridos reciclados; los ambientes operativos al aire libre son polvorientos y contienen desechos metálicos, lo que provoca obstrucciones frecuentes de la pantalla, daños a la unidad principal y altos niveles de impurezas en el producto terminado; Las obras de construcción remotas exigen una gran movilidad de los equipos y un suministro de energía independiente, ya que las fuentes de energía externas a menudo no están disponibles.

Aspectos destacados de la solución: El tren de rodaje modular con orugas importado del Reino Unido presenta una baja presión sobre el suelo, lo que garantiza un movimiento estable sin atascarse en terrenos blandos o embarrados, y es fácil de mantener. La caja de criba vibratoria de tres capas puede clasificar el material en cuatro tamaños de partículas en una sola pasada, lo que mejora significativamente la utilización de los agregados. El alimentador está equipado con un sistema de defensa de doble línea que comprende un potente removedor de hierro magnético y un detector de metales; El imán primero elimina los contaminantes ferrosos y luego los inspecciona, protegiendo la malla de la pantalla y garantizando al mismo tiempo la pureza del producto terminado. La tolva de alimentación plegable y levantada hidráulicamente está equipada con un sensor de nivel y un sistema de control de velocidad de frecuencia variable, que ajusta automáticamente la velocidad de alimentación según el volumen de material entrante para garantizar un flujo de material uniforme y evitar bloqueos de la criba. Un sistema opcional de supresión de polvo por aspersión controla el polvo durante el proceso de cribado, mientras que un módulo de separación de aire opcional utiliza el flujo de aire para separar materiales livianos como plástico y astillas de madera, lo que mejora significativamente la pureza de los agregados reciclados en las operaciones de reciclaje de desechos de construcción. Un motor diésel CUMMINS proporciona potencia independiente, lo que permite un funcionamiento las 24 horas del día sin una fuente de alimentación externa.

Flujo de proceso de la estación de cribado inclinada montada sobre orugas

Un cargador o excavadora carga materias primas en la tolva de alimentación plegable hidráulica y el alimentador, controlado por un variador de frecuencia, distribuye uniformemente el material a través de las cajas de criba vibratoria de tres niveles. El material se clasifica capa por capa sobre la superficie inclinada del tamiz: la capa superior tamiza los trozos de tamaño superior a 100 mm, que se devuelven para su trituración; la capa intermedia criba áridos gruesos de 50 a 100 mm; la capa inferior tamiza áridos medios y finos de 5 a 50 mm; y el material subdimensionado en la base consiste en material fino o arena manufacturada de tamaño menor a 5 mm. Los productos terminados de cada tamaño de partícula se descargan por separado mediante transportadores laterales y se almacenan. Un potente separador magnético elimina automáticamente los contaminantes ferrosos en la sección de alimentación; Si el detector de metales identifica algún objeto ferroso no retirado, activa una alarma y apaga el sistema. Cuando se instala el módulo de separación de aire opcional, un flujo de aire al final de la superficie de cribado expulsa los materiales livianos, como plástico y astillas de madera, lejos de los agregados pesados, y estos materiales livianos se recolectan a través de un canal separado. Toda la planta está controlada centralmente por un sistema de control electrónico montado en el vehículo, y el tren de rodaje sobre orugas proporciona accionamiento hidráulico para la dirección en el sitio y la reubicación entre sitios de trabajo.

Servicios EPC de estación de cribado inclinada montada sobre orugas

La solución de diseño incluye el análisis de la distribución del tamaño de las partículas del material entrante y la eficiencia del cribado, el diseño del gradiente de apertura de la malla del cribado, la evaluación de sistemas opcionales (supresión de polvo pulverizado o clasificación del aire) y cálculos de retorno de la inversión. La fabricación de equipos abarca la investigación, el desarrollo, la producción y el suministro integrado internos de componentes principales, incluida una caja de criba vibratoria inclinada de tres capas, un alimentador plegable hidráulico, un separador magnético de alta intensidad, un detector de metales, un chasis con forma de barco Q355B, conjuntos de orugas importados del Reino Unido, un paquete de energía CUMMINS y un sistema de control electrónico. La instalación y la puesta en servicio las llevan a cabo ingenieros en el sitio, quienes realizan pruebas de movilidad de las vías, pruebas de unidad única sin carga y pruebas de detección con material hasta que todos los grados de tamaño de partículas cumplan con los objetivos de producción y los estándares de calidad, con el sistema operativo dentro de las 24 horas posteriores a la entrega. Los servicios de gestión de operaciones y mantenimiento incluyen diagnóstico remoto de fallas, capacitación en el sitio, gestión de mallas de pantalla e inspecciones periódicas.

Estudios de casos de proyectos de estaciones de cribado inclinadas montadas sobre orugas

Proyecto de Reciclaje y Cribado de Residuos de Construcción en Santiago, Chile

Una gran empresa de reciclaje de residuos de construcción en Santiago, la capital de Chile, implementó esta estación de detección móvil sobre orugas en sitios de demolición urbana para filtrar escombros de concreto y residuos de ladrillos y tejas en múltiples grados de agregado reciclado. También se instaló un módulo de separación de aire opcional para separar materiales livianos como astillas de madera y plástico. Dado el espacio limitado y los frecuentes cambios de sitio en las obras en el centro de Santiago, el chasis sobre orugas permite que el equipo se mueva de forma independiente dentro del sitio sin necesidad de un remolque. La combinación de cribado en tres etapas y separación de aire garantiza que la pureza de los agregados reciclados cumpla con los estándares para agregados de concreto comerciales, lo que les permite suministrarse directamente a las plantas de concreto comerciales de la ciudad. El potente separador magnético funciona excepcionalmente bien en condiciones de alto contenido de hierro en sitios de demolición, habiendo separado más de 80 toneladas métricas de hierro hasta la fecha y duplicando la vida útil de la malla de la criba.

Comentarios de los clientes: "La movilidad sobre orugas cambia las reglas del juego para nuestros sitios de demolición urbana. Se mueve por sí sola entre pilotes, sin grúa ni remolque. El módulo de separación de aire elimina perfectamente la madera y el plástico, por lo que nuestros agregados reciclados cumplen con los estándares de calidad para concreto. El separador magnético por sí solo nos ha salvado de tener que reemplazar la malla de malla varias veces".

Preguntas frecuentes sobre la estación de cribado inclinada montada sobre orugas

¿Puede el chasis sobre orugas funcionar normalmente en terrenos blandos y embarrados?

La oruga modular importada del Reino Unido presenta un diseño de oruga ancha, con una presión sobre el suelo reducida a menos de una cuarta parte de la de los equipos de ruedas convencionales, lo que evita que la máquina se atasque en terrenos fangosos o blandos. Servicios completos llave en mano para cribado de agregados de tres niveles en estaciones de cribado inclinadas móviles montadas sobre orugas. El motor de desplazamiento hidráulico de dos velocidades admite modos de movimiento de sitio a sitio tanto de ascenso a baja velocidad como de alta velocidad, con un radio de giro cero para giros en el lugar.

¿Cómo se puede ajustar el rango de tamaño de partículas del producto final del proceso de cribado de tres etapas?

Las cribas en cada una de las tres cajas de cribado cuentan con una estructura tensora modular, lo que permite el reemplazo de las cribas sin desmontar toda la máquina. Al seleccionar cribas con diferentes tamaños de malla según el tamaño de partícula del producto final requerido, se pueden ajustar las especificaciones para cada etapa de salida. Soluciones personalizadas para el cribado de múltiples etapas de agregados de construcción utilizando estaciones móviles montadas sobre orugas. Un solo reemplazo de criba demora aproximadamente dos horas y puede cubrir todo el rango de nivelación de 5 a 100 milímetros.

¿Qué tan efectivo es el módulo de clasificación de aire para separar materiales livianos?

El sistema de clasificación de aire utiliza el principio de diferencias de densidad del flujo de aire para expulsar del flujo de material materiales livianos, como plástico, astillas de madera y espuma, que tienen una densidad menor que el agregado y los recolecta por separado. La eficiencia de separación supera el 90 por ciento y el contenido de materiales livianos en el agregado reciclado se puede reducir a menos del 0,5 por ciento, cumpliendo con los estándares nacionales para el agregado de concreto reciclado.

¿Cómo funciona el motor CUMMINS en entornos de gran altitud y alta temperatura?

Los motores diésel CUMMINS están especialmente adaptados a las condiciones de funcionamiento de la maquinaria de construcción. Se pueden utilizar a máxima potencia en altitudes inferiores a 3.000 metros y su sistema de refrigeración redundante está diseñado para soportar un funcionamiento continuo a temperaturas de hasta 45 grados centígrados. Soluciones integrales llave en mano para detección de construcción y control de polvo con estaciones móviles montadas sobre orugas La capacidad del tanque de combustible admite un funcionamiento continuo a carga completa durante más de 12 horas.

Comuníquese con Zhongyu Dingli de inmediato para obtener pautas de selección y cotizaciones para estaciones de detección inclinadas móviles sobre orugas.
