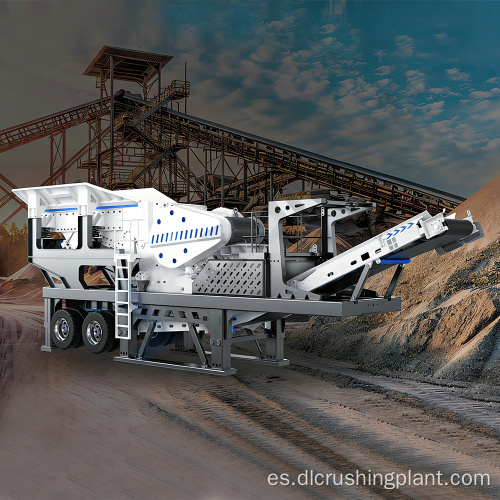

Solución de planta de trituración primaria móvil para canteras Entrega en el extranjero de una planta de trituración primaria móvil completa

Proyecto EPC de Trituración Primaria In Situ de Carbón y Residuos de Construcción

Descripción general del proyecto móvil de la serie K

La planta trituradora primaria móvil Serie K está equipada con tecnología de trituradora de mandíbulas Sandvik. Ofrece doce modelos configurables, con una capacidad máxima de procesamiento de 650 toneladas métricas por hora y una apertura de alimentación máxima de 1.120 × 1.200 milímetros, capaces de procesar directamente grandes trozos de mineral en bruto. La unidad es adecuada para una amplia gama de aplicaciones, incluida la trituración primaria en minas y canteras, la trituración in situ de carbón crudo en minas de carbón y el procesamiento de residuos de construcción en agregados reciclados. Su tren de rodaje sobre orugas permite la movilidad todo terreno y la trituración in situ en la fuente del material elimina costosos gastos de transporte.

Desafíos clave: Las plantas de trituración primaria fijas requieren camiones para transportar materias primas desde las minas o canteras hasta el sitio de trituración, y los costos de transporte representan más del 30% de los gastos operativos; Reemplazar la placa de mandíbula fija en las trituradoras de mandíbulas tradicionales requiere desmantelar toda la máquina mediante una grúa, lo que genera tiempos de inactividad prolongados que afectan el suministro; una única entrada de alimentación restringe la flexibilidad del diseño de la línea de producción y crea posibles cuellos de botella en el flujo de materiales; Las minas pequeñas y medianas y los proyectos de ingeniería temporales no pueden permitirse la inversión en ingeniería civil necesaria para las líneas fijas.

Aspectos destacados de la solución: La tecnología de trituradora de mandíbulas de Sandvik ofrece un equilibrio optimizado entre alta fuerza de trituración y bajo consumo de energía, con una estructura compacta y un sistema de alimentación eficiente. Un alimentador de barras dedicado precriba el material fino antes de que ingrese a la trituradora; el espaciado de las barras se optimiza en función de las características del material, lo que aumenta la eficiencia del precribado en un 15 por ciento en comparación con los alimentadores convencionales, reduciendo así la cantidad de material de desecho que ingresa a la trituradora y aumentando la capacidad de producción efectiva. La placa de mandíbula fija admite el reemplazo lateral, lo que elimina la necesidad de levantar o desmontar la unidad principal; un solo operador puede completar el reemplazo en dos horas, lo que reduce el tiempo de inactividad por mantenimiento en un 40 por ciento en comparación con las trituradoras de mandíbulas tradicionales. El mecanismo de apertura de descarga de ajuste rápido controla con precisión el tamaño de las partículas de salida para cumplir con los requisitos de agregados gruesos de diversas especificaciones. El diseño de carga de múltiples posiciones admite modos duales: alimentación del cargador frontal y alimentación secundaria lateral, lo que permite una integración perfecta en las líneas de producción de arena y grava y elimina los cuellos de botella en el flujo de materiales. Doce modelos cubren una variedad de tamaños de alimentación y requisitos de capacidad de producción, lo que permite una adaptación precisa a las condiciones del proyecto.

Flujo de proceso móvil de la serie K

Un cargador introduce grandes trozos de mineral crudo en la tolva desde el frente o el costado. Un alimentador de barras precriba el material fino y lo introduce uniformemente en la trituradora de mandíbulas Sandvik. Dentro de la cámara de trituración, el material es comprimido y dividido fuertemente por las mandíbulas fijas y móviles hasta que alcanza el tamaño de partícula establecido en la abertura de descarga, después de lo cual se descarga. El agregado grueso triturado se descarga a través de la cinta transportadora principal; Se puede instalar un separador magnético opcional para eliminar impurezas ferrosas. Toda la planta está controlada por un sistema de control electrónico montado en el vehículo, y el tren de rodaje con orugas hidráulico permite el movimiento controlado a distancia para el reposicionamiento autónomo dentro del lugar de trabajo. Cuando la placa de mandíbula fija se desgasta, se retira y se reemplaza desde un lado, lo que permite que la producción se reanude en dos horas. Durante la reubicación del sitio, el tren de aterrizaje con orugas se sube solo a un remolque de plataforma, lo que elimina la necesidad de una grúa durante el desmontaje y montaje.

Servicios EPC móviles de la serie K

La solución de diseño incluye probar la dureza y el tamaño de las partículas del material entrante, la selección del modelo de trituradora de mandíbulas Sandvik adecuado, el diseño personalizado del espaciado de las barras, el diseño logístico del sitio y los cálculos del retorno de la inversión. La fabricación de equipos cubre la investigación, el desarrollo y la producción internos de componentes principales, como la trituradora de mandíbulas, el alimentador de barras, el tren de rodaje sobre orugas, el transportador principal, el separador magnético y el sistema de control eléctrico a bordo diseñados por Sandvik, así como su integración con la tecnología de entrega de Sandvik. La instalación y la puesta en servicio las llevan a cabo ingenieros en el sitio, quienes completan las pruebas de movilidad de las vías, las pruebas de unidad única sin carga y la puesta en marcha del manejo de materiales hasta que se cumplan con la capacidad de producción total y los estándares de rendimiento, con la unidad operativa dentro de las 24 horas posteriores a la entrega. La gestión de operaciones y mantenimiento incluye diagnóstico remoto, capacitación in situ, gestión de la vida útil de la placa de mandíbula e inspecciones periódicas.

Estudio de caso del proyecto móvil de la serie K

Proyecto de trituración primaria móvil en una cantera en la provincia de Gauteng, Sudáfrica

Un importante proveedor de materiales de construcción ubicado en las afueras de Johannesburgo, en la provincia de Gauteng, Sudáfrica, instaló una planta trituradora primaria móvil serie K en una cantera de granito para alimentar una trituradora de cono secundaria, produciendo más de 4.000 toneladas métricas de agregado grueso por día. La planta de trituración primaria estacionaria original estaba ubicada aproximadamente a cinco kilómetros del frente de la cantera, lo que resultaba en costos de transporte de corta distancia persistentemente altos. La planta móvil se dirige directamente al frente de la cantera y el material se transporta mediante una correa a la trituradora secundaria después de la trituración primaria. Esto elimina los costos de corta distancia y reduce los costos operativos generales en un 30 por ciento en comparación con una línea fija. La trituradora de mandíbulas Sandvik ha funcionado de forma continua durante más de 8.000 horas; El diseño de reemplazo de la placa de la mandíbula de acceso lateral permite un reemplazo único en solo 1,5 horas, lo que reduce el tiempo de inactividad por mantenimiento anual en más de un 40 por ciento.

Comentarios de los clientes: "La trituradora de mandíbulas sobre orugas Sandvik ha transformado nuestra operación de cantera. La movimos a medida que avanza la superficie de la cantera, ya no es necesario transportar camiones a una planta fija. El reemplazo de la placa de mandíbula de acceso lateral demora menos de dos horas en lugar de un turno completo. Nuestros costos operativos se redujeron en un 30 por ciento y el tiempo de actividad es el mejor que jamás haya tenido".

Preguntas frecuentes sobre dispositivos móviles serie K

¿Cómo elijo el modelo correcto entre las doce opciones disponibles para mi proyecto?

Puede limitar las opciones en función de tres parámetros: tamaño máximo de alimentación, capacidad de producción requerida y dureza de la materia prima. Nuestras aberturas de alimentación varían desde tamaños pequeños y medianos hasta 1.120 × 1.200 milímetros. Nuestros ingenieros brindan servicios gratuitos de selección de modelos para garantizar la mejor combinación entre el modelo y sus condiciones operativas. Soluciones de trituración primaria personalizadas en el sitio para trituradoras de mandíbulas móviles en minas y canteras.

¿El cribado con barra proporciona los mismos resultados para diferentes materiales?

El espacio entre las barras se diseña a medida en función del contenido de arcilla del material y la proporción de partículas finas. El efecto de precribado es más significativo en aplicaciones de minería de piedra caliza y carbón con alto contenido de arcilla y partículas finas, donde la capacidad efectiva se puede aumentar en más del 15 por ciento. En aplicaciones de roca dura limpia, el efecto es relativamente moderado, pero aún así separa los escombros de la explosión para reducir la carga innecesaria en la trituradora de mandíbulas. Entrega llave en mano de líneas de producción de trituración primaria in situ con estaciones de trituración móviles montadas sobre orugas.

¿El reemplazo lateral de la placa de mandíbula fija requiere herramientas especiales?

No. El reemplazo lateral de la placa de mandíbula fija se puede realizar utilizando llaves y palancas estándar. El proceso lo pueden completar una o dos personas en dos horas, sin necesidad de grúa ni herramientas especializadas. La placa de mandíbula móvil se reemplaza de manera convencional, lo que resulta en una mejora significativa en la eficiencia general del mantenimiento en comparación con las trituradoras de mandíbulas tradicionales.

¿Cómo funciona la estación móvil en aplicaciones de carbón y residuos de construcción?

La Serie K ofrece configuraciones dedicadas para aplicaciones de residuos de construcción y minería de carbón. La versión para minería de carbón cuenta con sistemas eléctricos reforzados a prueba de explosiones y sistemas de supresión de polvo, mientras que la versión para residuos de construcción ofrece removedores de hierro y puertos de descarga de barras de refuerzo opcionales. Soluciones integrales de equipos para trituración primaria móvil en canteras, minas de carbón y procesamiento de residuos de construcción Las trituradoras de mandíbulas Sandvik demuestran una excelente adaptabilidad a materiales mixtos que contienen impurezas y una fuerte resistencia a las cargas de impacto.

Comuníquese con Zhongyu Dingli de inmediato para obtener pautas de selección y cotizaciones para las estaciones de trituración primaria móviles Serie K.
