Solución EPC para una planta de trituración modular de escenarios múltiples en una mina de cobre para garantizar una producción estable y mejorar la eficiencia

Esta solución está diseñada para la trituración gruesa y media de mineral en bruto en minas de cobre, cubriendo una variedad de tipos de mineral que incluyen mineral de cobre puro, mineral mixto y mineral subproducto. Al abordar puntos débiles clave, como las configuraciones inflexibles de las líneas de producción tradicionales, los frecuentes bloqueos de las cribas, la poca estabilidad en ambientes de alta humedad y los ciclos de instalación prolongados, proporciona una línea de producción modular y de rápida instalación que consta de una trituradora de mandíbulas de PE, una trituradora de impacto PF y una criba vibratoria inteligente 3YK1860. Las características clave de la solución incluyen: 3 módulos principales y 3 módulos auxiliares que admiten más de 10 combinaciones de aplicaciones; interfaces estandarizadas de conexión rápida que permiten la integración entre trituradora de mandíbula y trituradora de impacto en 1 hora; placas de mandíbula de aleación Cr28 y martillos tratados con endurecimiento por agua ZGMn13 que aumentan la resistencia al desgaste en un 60% y extienden la vida útil total a 10,000 horas; un mecanismo hidráulico de liberación rápida para reemplazar revestimientos y cabezas de martillo en 40 minutos; detección de amplitud adaptativa de IA que logra un producto superior al 99%; y pantallas antiobstrucción de poliuretano, de fácil sustitución y adaptables a tamaños de partículas de 5 a 40 mm.

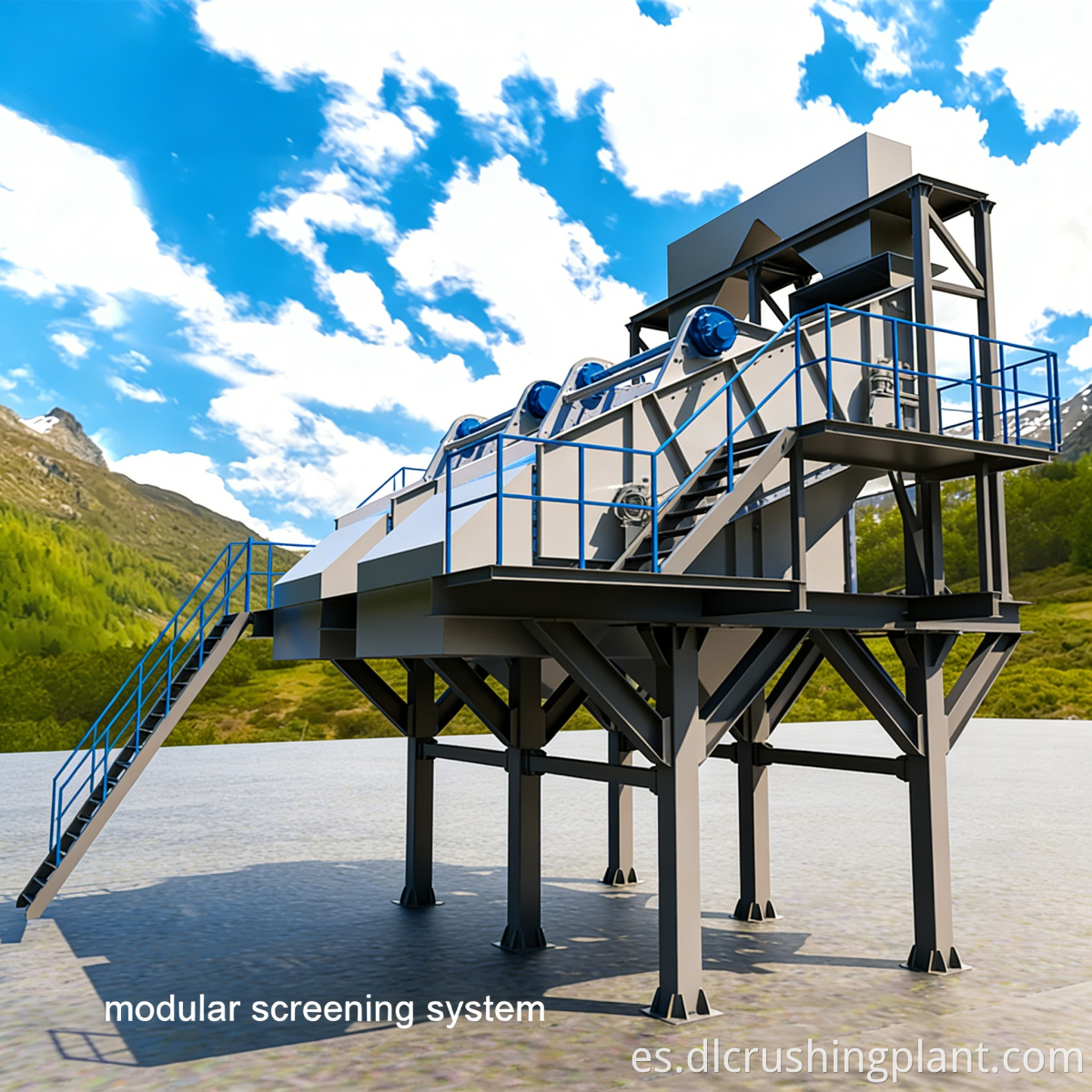

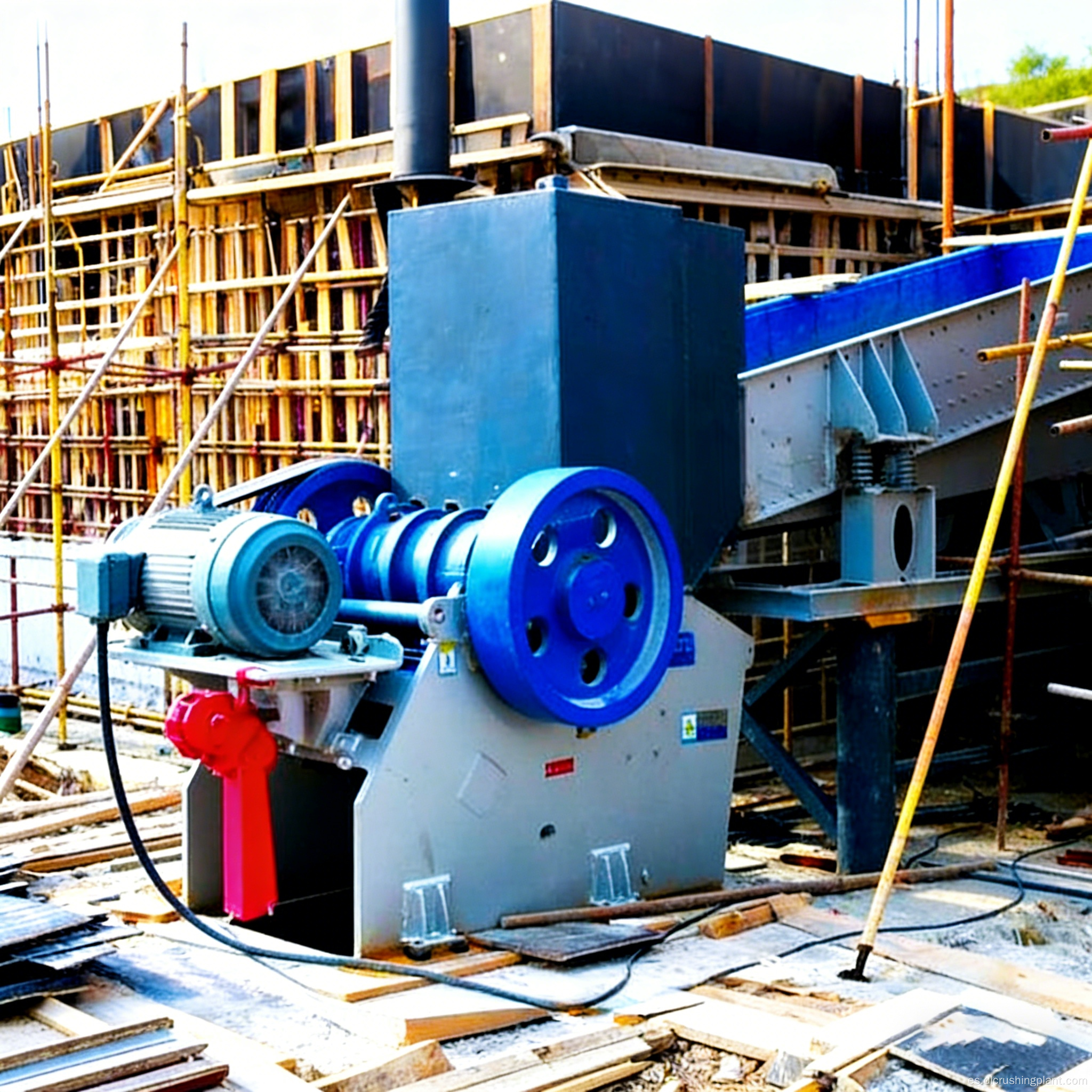

El mineral de cobre se alimenta a través de un alimentador vibratorio a una trituradora de mandíbulas de cámara profunda PE-600×900 para la trituración primaria, con un tamaño de alimentación máximo de 450 mm y una relación de trituración de 1:8; Después de la trituración primaria, el material se transporta mediante una correa a la trituradora de impacto de tres cámaras PF-1210 para su trituración secundaria y terciaria. Una relación de trituración integral de 1:30 garantiza una tasa de liberación de mineral de cobre superior al 96%; La criba vibratoria circular 3YK1860 con amplitud adaptativa AI (5–12 mm) realiza la clasificación, y las partículas calificadas pasan a los procesos posteriores de molienda y flotación, mientras que el material de gran tamaño se devuelve a la trituradora de impacto para su recirculación. En ambientes húmedos y calurosos, el mineral pasa por una criba antiobstrucción de poliuretano con una solución de cambio rápido, manteniendo una tasa de obstrucción por debajo del 0,2%. La estructura modular de conexión rápida de la línea de producción permite la instalación en el sitio y la operación inmediata en la mina; Los módulos individuales pesan hasta 22 toneladas, lo que los hace adecuados para el transporte en zonas montañosas.

Diseño de Solución-Análisis de índice de trabajo de chancado de mineral y pruebas de liberación de mineral; suministro de soluciones combinadas modulares para múltiples escenarios y diagramas de diseño 3D. Fabricación de Equipos-Premontaje modular y pruebas integradas en fábrica; pruebas de dureza de piezas centrales resistentes al desgaste realizadas lote por lote; envío como una unidad completa. Instalación y puesta en marcha: interfaces de conexión rápida estandarizadas; el montaje de la sección central de tres módulos se completó en un día; prueba integrada de toda la línea en 48 horas. Gestión de operaciones y mantenimiento: formación de operadores + formación práctica en mantenimiento diario; Garantía de 1 año en equipos principales; suministro global de piezas resistentes al desgaste Cr28/ZGMn13; soporte remoto + inspecciones periódicas.

Línea de Trituración Mina de Cobre Minera Pampa Verde en la Región Arequipa, Perú (10 meses de operación). La mina está situada a una altitud de 3.200 metros; el material de alimentación es un mineral mixto de sulfuro de cobre con un contenido de cobre del 1,2% y la humedad varía drásticamente según las estaciones. La línea de producción modular consta de una trituradora de mandíbulas de PE, una trituradora de impacto PF y un módulo de cribado inteligente 3YK, con una capacidad diseñada de 150 t/h y una capacidad operativa estable real de 160-175 t/h. Desde la puesta en servicio, la tasa de liberación de mineral de cobre medida ha sido del 97,2 %, la tasa de aprobación del cribado del 99,3 % y la tasa de obstrucción de la malla del cribado de poliuretano durante las temporadas de alta humedad es de solo el 0,15 %. El período de instalación (incluido el transporte) tomó solo 8 días y la dirección de la mina elogió mucho la eficiencia del despliegue modular. Comentarios de los clientes: "La solución modular de Zhongyu Dingli abordó perfectamente las necesidades de implementación flexible de nuestra mina. El equipo opera de manera estable y continua en el duro entorno de gran altitud y alta humedad, con una vida útil de las piezas de desgaste que supera las expectativas en al menos un 30 % y el costo total de propiedad es mucho menor que el de soluciones comparables".

P: ¿Puede la línea de producción adaptarse a diferentes tipos de mineral de cobre?

R: La estructura de tres cámaras de la trituradora de impacto PF permite ajustar el tamaño de las partículas de descarga, mientras que la amplitud del cribado AI se adapta automáticamente. Las combinaciones modulares pueden manejar mineral de cobre puro, mineral mixto y mineral subproducto, con una tasa de liberación de mineral mantenida constantemente en más del 96%.

P: ¿El cribado de minerales con alto contenido de humedad provocará obstrucciones?

R: Se han probado cribas antiobstrucción de poliuretano combinadas con un sistema de limpieza automático para lograr una tasa de obstrucción de menos del 0,2 % para mineral de cobre con alto contenido de humedad, manteniendo al mismo tiempo una eficiencia de cribado superior al 95 %. Las cribas cuentan con un diseño de cambio rápido con múltiples tamaños de malla disponibles de 5 a 40 mm.

P: ¿Cuánto tiempo lleva reemplazar las piezas de desgaste?

R: El mecanismo hidráulico de liberación rápida permite un mantenimiento rápido; El reemplazo de los revestimientos de las trituradoras de mandíbulas o de los martillos de las trituradoras de impacto se puede completar en 40 minutos por unidad, lo que reduce significativamente el tiempo de inactividad no planificado.

P: ¿Es conveniente el transporte y la instalación?

R: Cada módulo se puede desmontar de forma independiente, con un peso máximo de 22 toneladas métricas, cumpliendo con los estándares de transporte para zonas mineras montañosas y remotas; Las interfaces de conexión rápida permiten el acoplamiento entre la trituradora de mandíbulas y la trituradora de impacto en 1 hora y la adición o eliminación de módulos de cribado en 40 minutos.

P: ¿Cuál es la vida útil de las piezas de desgaste y cómo se gestiona el suministro de piezas de repuesto?

R: Las placas de mandíbula de aleación con alto contenido de cromo Cr28 combinadas con martillos de impacto tratados con endurecimiento por agua ZGMn13 ofrecen una vida útil combinada de 10 000 horas, con una resistencia al desgaste un 60 % mayor que la de los materiales convencionales; Las piezas de repuesto se envían en un plazo de 48 horas desde nuestro inventario global.
