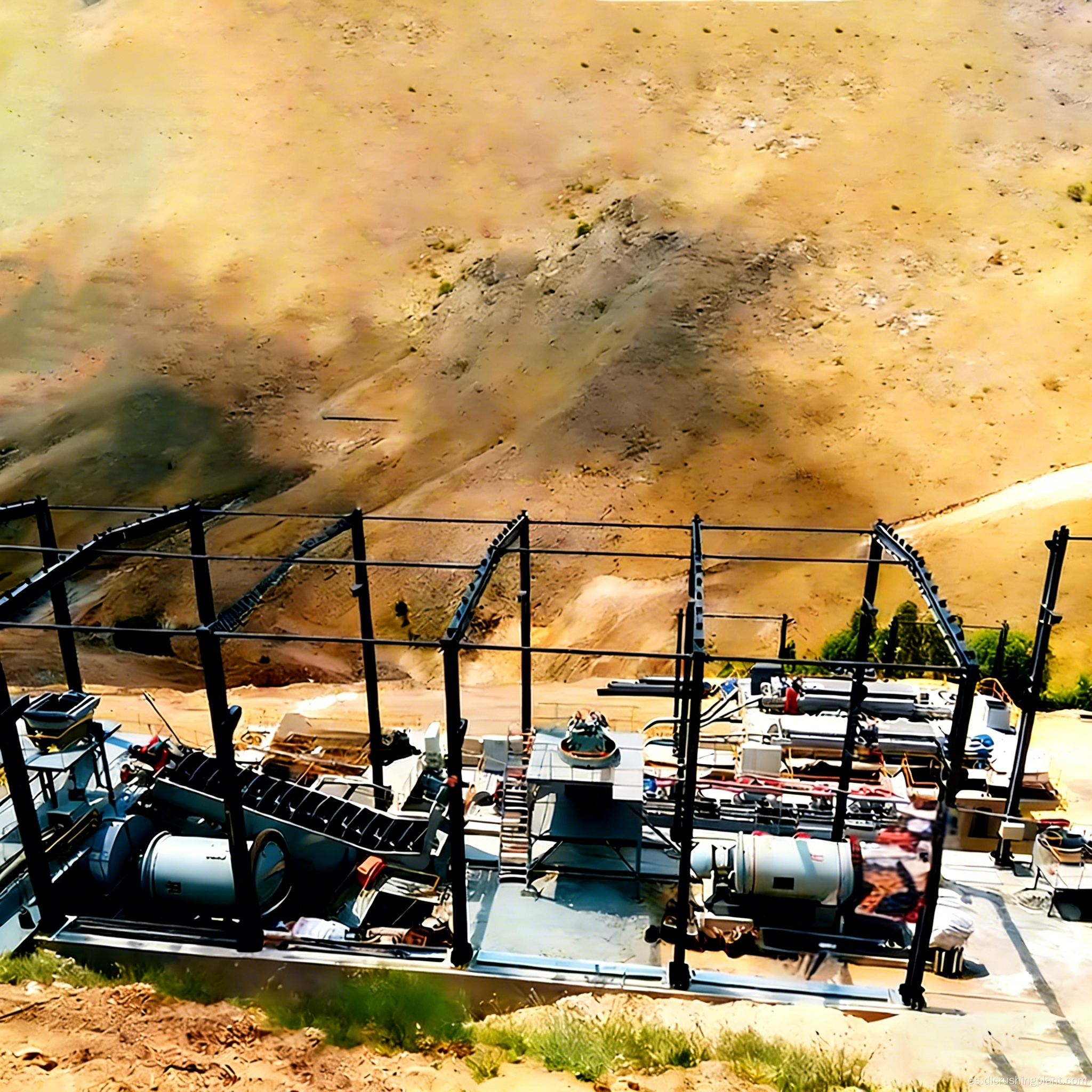

Línea de producción totalmente automatizada para trituración, molienda y flotación de minerales de cobre de sulfuro y óxido

Esta solución está diseñada para el procesamiento de minerales totalmente automatizado de minerales de cobre con sulfuro y óxido. Aborda desafíos clave, como la intervención manual frecuente que genera un desperdicio significativo de reactivos, fluctuaciones significativas en las tasas de recuperación de cobre, frecuentes tiempos de inactividad no planificados debido a advertencias tardías de fallas de equipos, altos costos de coordinación entre múltiples proveedores de equipos y un largo ciclo de retorno de la inversión. Ofrece una línea de procesamiento de minerales integrada y totalmente automatizada que comprende una trituradora de mandíbulas C6X, una trituradora de cono hidráulica HST, un molino de bolas con revestimiento magnético MQY y celdas de flotación KYF. Las características clave de la solución incluyen: la trituración laminada HST reduce las partículas en forma de agujas y escamas en un 30%; el molino de bolas con revestimiento magnético MQY duplica la vida útil del revestimiento; la celda de flotación KYF, con una entrada de aire de 1,2-2,0 m³/m²·min, consigue un ahorro energético del 21,8% respecto a los equipos tradicionales; tasas de recuperación de mineral de sulfuro de cobre del 91-95% y tasas de recuperación de mineral de óxido de cobre del 78-85%; una plataforma de gemelo digital que recopila más de 200 parámetros en tiempo real y admite cuatro idiomas: chino, inglés, español y ruso; el analizador en línea APC-300 logra un error de dosificación de ≤±1,5%; precisión del diagnóstico remoto de fallas de ≥92% con advertencias de 72 horas de anticipación; la intervención manual se redujo en un 80 %, requiriendo solo 3 operadores para una línea de producción de 100 TPH; el consumo de productos químicos se redujo en un 20 %, lo que resultó en un ahorro anual de más de $250 000; y tiempo de inactividad no planificado de ≤2 horas por mes.

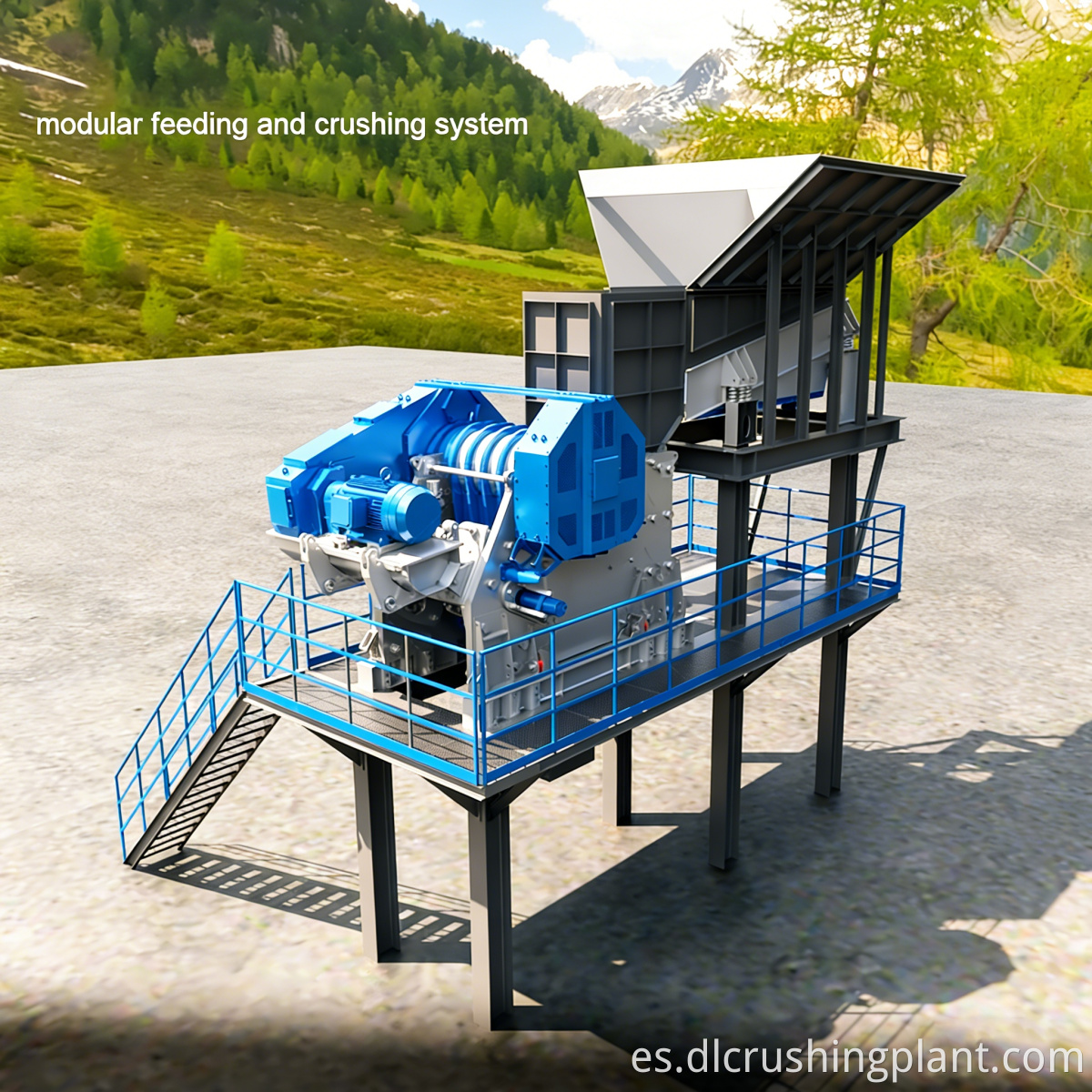

El mineral de cobre se somete a trituración primaria en una trituradora de mandíbulas C6X con un tamaño de descarga ≤15 mm. La trituradora de cono hidráulica HST realiza una trituración secundaria y fina mediante compresión de capas, lo que reduce las partículas en forma de agujas y escamas en un 30 %. El mineral triturado se introduce en un molino de bolas con revestimiento magnético MQY para su molienda en húmedo (duplicando la vida útil del revestimiento), la pulpa ingresa a la celda de flotación KYF para su separación; el analizador en línea APC-300 monitorea la composición de la suspensión en tiempo real para controlar con precisión la dosificación de reactivos con un margen de error de ≤±1,5%; la tasa de recuperación de flotación estándar para mineral de cobre sulfurado es del 91-95%, mientras que la tasa de recuperación para el sistema de reactivos especializados para mineral de cobre óxido es del 78-85%; el concentrado de cobre de flotación se deshidrata mediante un espesador y un filtro antes del envío, y los relaves se espesan, se prensan mediante filtro y se descargan en seco. La plataforma del gemelo digital monitorea continuamente más de 200 parámetros; Los algoritmos de IA identifican automáticamente los componentes del mineral y optimizan los parámetros del proceso, con un diagnóstico remoto de fallas que proporciona alertas tempranas con 72 horas de anticipación.

Diseño de soluciones: análisis de fases de minerales de cobre y pruebas de beneficio; suministro de una solución de proceso completo que cubre trituración, molienda y flotación; Diseño de arquitectura de plataforma gemela digital y diagramas de diseño 3D. Fabricación de equipos: pruebas e inspección internas integradas de equipos centrales (C6X/HST/MQY/KYF); inspección de calidad pieza por pieza de revestimientos magnéticos e impulsores de celdas de flotación; Envío en armarios completos. Instalación y Puesta en Marcha-Instalación modular y pruebas integradas; calibración de parámetros para la plataforma del gemelo digital; puesta en marcha de toda la línea para lograr la ley objetivo de concentrado de cobre y las tasas de recuperación. Gestión O&M - Capacitación sobre operaciones y plataforma del gemelo digital; iteración continua del algoritmo de dosificación de precisión APC; diagnóstico remoto y servicio in situ; cobertura de garantía para equipos centrales y suministro global de piezas de desgaste.

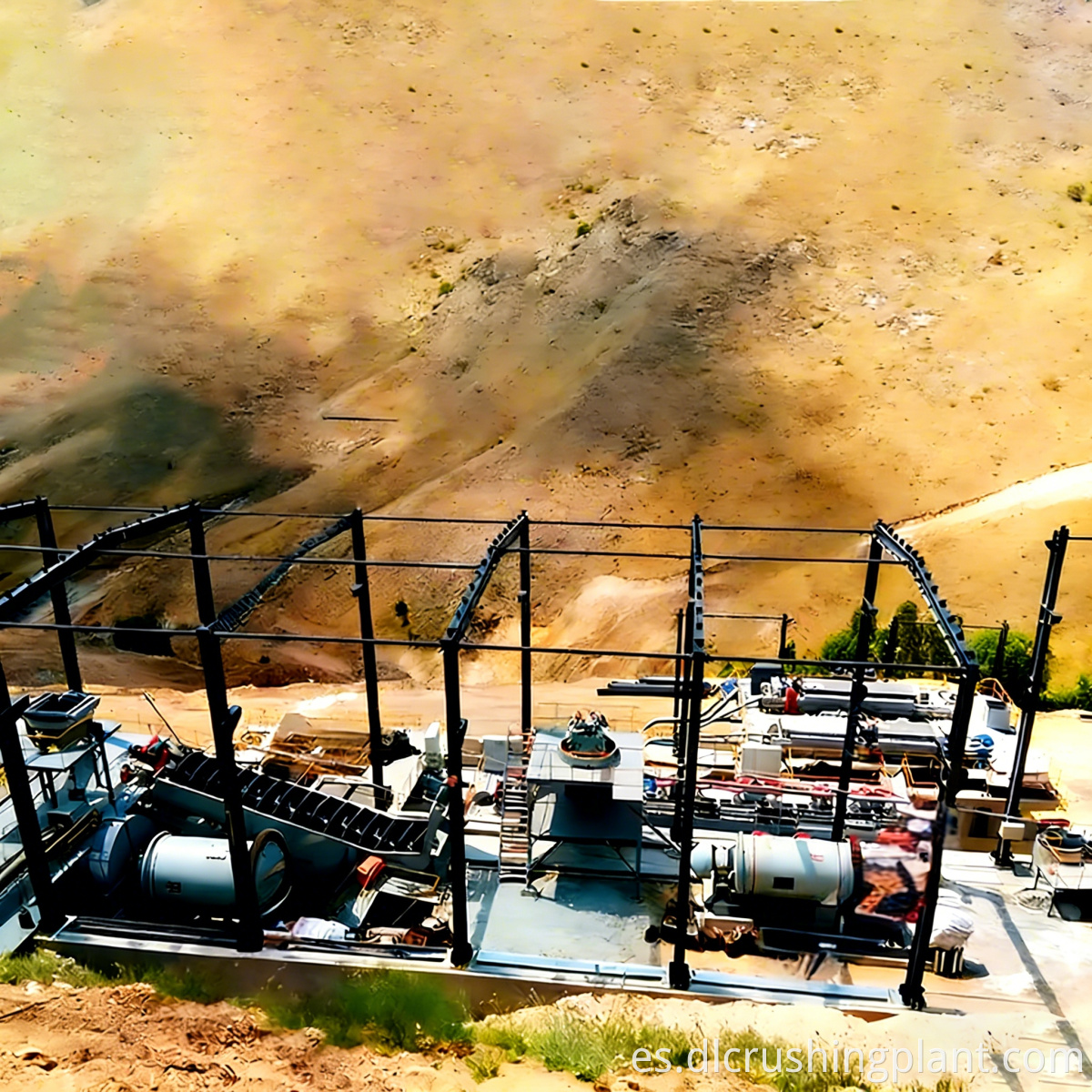

Línea de beneficio automatizada en la mina de cobre Minera Escondida en la Región de Antofagasta, Chile (21 meses desde su puesta en servicio). La materia prima es mineral de sulfuro de cobre con un contenido de cobre del 0,58%. La línea de producción totalmente automatizada, configurada con C6X+HST+MQY+KYF, tiene una capacidad diseñada de 420 t/h y funciona de manera estable a 400-455 t/h en la práctica. Desde su puesta en servicio, la tasa de recuperación del sulfuro de cobre ha sido del 94,7% y la tasa de recuperación de la capa intermedia de óxido de cobre ha sido del 82,3%. El algoritmo de inteligencia artificial de la plataforma de gemelos digitales identificó automáticamente cambios en la composición del mineral y optimizó los parámetros de flotación un total de 1274 veces. El sistema de dosificación de precisión APC-300 ahorra aproximadamente $280 000 en costos anuales de productos químicos y reduce la frecuencia de intervención manual en un 83 %, requiriendo solo 12 operadores para toda la línea (en comparación con aproximadamente 55 para una línea tradicional de la misma escala). El diagnóstico remoto de fallas ha proporcionado alertas tempranas con 72 horas de anticipación sobre anomalías en rodamientos y bombas en 9 ocasiones, lo que resultó en un promedio de 1,8 horas de tiempo de inactividad no planificado por mes. Comentarios de los clientes: "La solución de automatización de Zhongyu Dingli ha transformado completamente nuestra dependencia del trabajo manual en el beneficio del mineral de cobre. La plataforma gemela digital nos permite monitorear el sitio, ubicado a 400 kilómetros de distancia, en tiempo real desde nuestra oficina en Santiago. Tanto las tasas de recuperación de cobre como los ahorros de productos químicos han excedido significativamente los compromisos contractuales. Es la mejor solución de línea de beneficio completa que hemos utilizado en Chile".

P: ¿Cuáles son las tasas de recuperación de minerales de sulfuro y óxido, respectivamente?

R: La tasa de recuperación por flotación estándar para el mineral de sulfuro de cobre es del 91 al 95 %, mientras que la tasa de recuperación del mineral de óxido de cobre, utilizando un sistema de reactivos dedicado, es del 78 al 85 %. Proyecto llave en mano EPC automatizado para trituración, molienda y flotación de mineral de cobre El algoritmo de IA ajusta automáticamente los parámetros óptimos del proceso en función de la composición del mineral.

P: ¿Cuál es la precisión de dosificación del analizador en línea APC-300?

R: Supervisa la composición de la lechada y las condiciones de la espuma en tiempo real y ajusta automáticamente el caudal de las bombas de reactivo. El error de dosificación es ≤±1,5 %, lo que es más de 10 veces más preciso que la dosificación manual basada en la experiencia y reduce el consumo de reactivos en un 20 %.

P: ¿Qué tan alto es el nivel de automatización?

R: La intervención manual se reduce en un 80%. Una línea de producción de 100 TPH requiere sólo 3 operadores. Equipo de flotación de alta recuperación para concentrado de cobre La plataforma gemela digital combinada con algoritmos de IA permite el ajuste automático de parámetros durante todo el proceso de trituración-molienda-flotación, eliminando la necesidad de intervención manual frecuente.

P: ¿Cómo proporciona el sistema alertas tempranas sobre fallas del equipo?

R: La plataforma de gemelo digital recopila más de 200 parámetros en tiempo real, logrando una precisión de diagnóstico remoto de fallas de ≥92 %. Emite alertas de anomalías con 72 horas de antelación e identifica el tipo de fallo, lo que permite a los equipos de mantenimiento prepararse con antelación y minimizar el tiempo de inactividad.

P: ¿Se admite la expansión de capacidad modular?

R: El sistema cubre todo el rango de capacidad, de 5 a 500 TPH, y admite una expansión gradual a partir de una escala pequeña. Solución de control inteligente de gemelo digital para mineral de cobre Los nuevos módulos son plug-and-play, no requieren reconstrucción de infraestructura y la inversión para la expansión de la capacidad es aproximadamente un 70 % menor que la reconstrucción de toda la línea.

Obtenga su solución automatizada de beneficio de mineral de cobre y cálculo de retorno de la inversión (ROI). Haga clic para consultar
