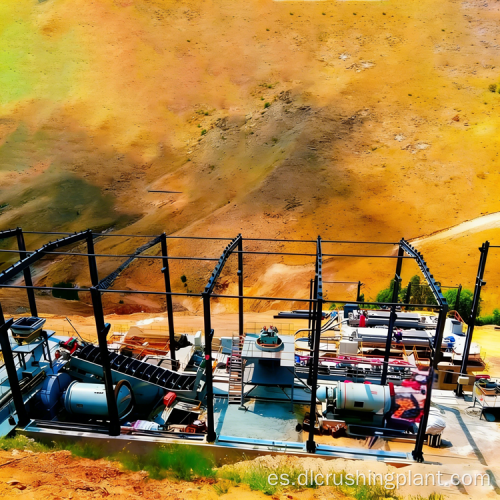

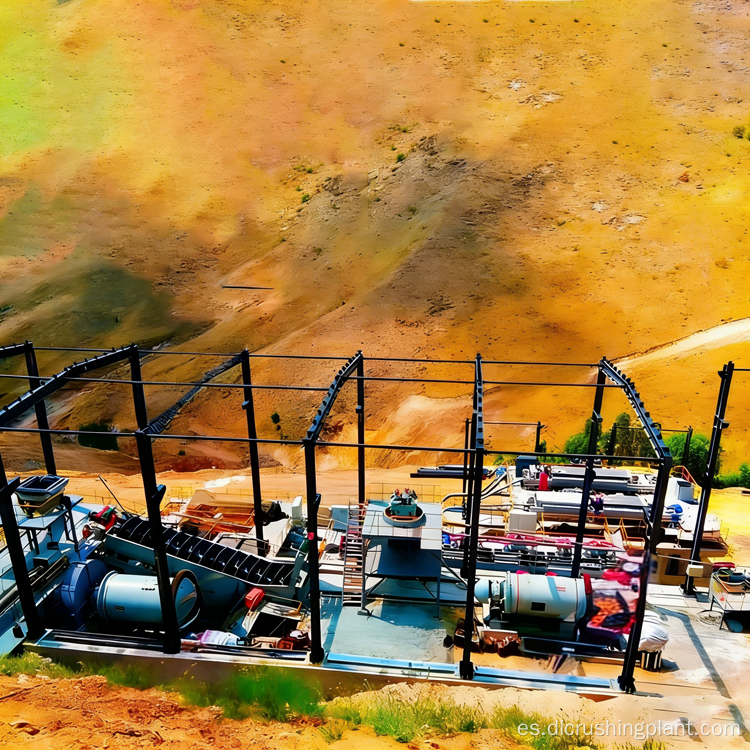

Línea de procesamiento CIP de mineral de oro con circuito cerrado Trituración Molienda Cianuración Lixiviación Fundición y control inteligente de IA DCS

Descripción general del proyecto

Esta línea de procesamiento CIP de mineral de oro de roca dura de alta capacidad es una solución de extracción de oro totalmente integrada diseñada para operaciones mineras a gran escala, con particular efectividad para mineral de oro oxidado de baja ley. Construida alrededor de una tecnología de cianuración CIP optimizada, la línea integra trituración en circuito cerrado, molienda de alta eficiencia, lixiviación por cianuración, adsorción de carbono, electrólisis de desorción y fundición de precisión en una cadena de producción perfecta. Para el mineral oxidado de baja ley, el sistema logra una tasa de recuperación de oro superior al 92 %, produciendo lingotes de oro estándar de 100 a 500 g con una pureza superior al 90 %. La automatización inteligente impulsada por DCS y control de doble núcleo AI garantiza una operación estable de alta capacidad, mientras que el diseño ecológico de ahorro de energía y el pleno cumplimiento ambiental hacen de esta línea de procesamiento la opción ideal para las grandes empresas mineras de oro que buscan una extracción de oro confiable, eficiente y sostenible a escala.

Flujo de proceso

Trituración y pretratamiento: un sistema de trituración de circuito cerrado de tres etapas reduce el mineral en bruto de ≤450 mm a ≤20 mm mediante una reducción progresiva del tamaño, con un alimentador inteligente que regula la entrada a 350-400 t/h. El módulo de lavado integrado elimina los revestimientos de arcilla de las superficies del mineral, lo que aumenta la tasa de exposición a las partículas de oro en más del 25 %. El mineral no calificado se recicla automáticamente para volver a triturarlo, lo que garantiza una calidad de alimentación constante para el procesamiento posterior.

Molienda y clasificación: un molino de bolas de celosía húmeda de gran especificación opera en circuito cerrado con un clasificador en espiral, moliendo el mineral hasta una malla -200 con una tasa de paso de ≥85%. La concentración de pulpa se controla con precisión entre un 35% y un 40% para lograr la disociación completa de las partículas de oro de los minerales de ganga. La pulpa gruesa se devuelve para volver a molerla, maximizando la eficiencia de liberación y preparando la alimentación óptima para el circuito CIP.

Lixiviación y adsorción CIP: múltiples tanques de lixiviación y torres de adsorción operan en paralelo para un procesamiento continuo. La pulpa clasificada se cianura para formar complejos de cianuro de oro, que son capturados por carbón activado en etapas de adsorción específicas. El carbón cargado de oro se dirige a un sistema de electrólisis de desorción logrando una tasa de desorción superior al 98%. El lodo de oro electrolítico se decapa para su purificación, preparando material de alta calidad para la fundición final.

Fundición y formación: el lodo de oro purificado se funde a 1200-1300 °C en un horno de inducción de frecuencia media para eliminar las impurezas residuales. El metal fundido se funde en lingotes de oro estándar de 100 a 500 g mediante moldes de grafito, con inspecciones periódicas de pureza que garantizan una calidad constante del producto y el cumplimiento de los estándares de la industria.

Operación inteligente y estable de alta capacidad: la configuración eléctrica optimizada incluye transformadores de alta potencia, arrancadores suaves de gran tamaño para equipos clave y compensación inteligente de bajo voltaje que logra un factor de potencia ≥0,97. Se reservan circuitos de repuesto independientes para todos los eslabones críticos del proceso, lo que evita la interrupción de la producción. El sistema DCS permite el monitoreo en tiempo real de parámetros clave y el inicio/parada de toda la línea con una sola tecla. El módulo de IA emplea visión artificial para ajustar la velocidad de alimentación y detectar fallas como desviación o desgarro de la correa sin sensores adicionales, emitiendo alertas tempranas en tiempo real. Las secuencias de arranque en contra del flujo de material y parada del flujo de material hacia adelante evitan el impacto en la red y la acumulación de material, mientras que la autoridad de operación jerárquica y los dispositivos de parada de emergencia en el sitio garantizan una producción segura para una operación continua a gran escala.

Diseño ecológico y que ahorra energía: los relaves se procesan a través de un espesador y un filtro prensa de alta presión para apilarlos en seco con un contenido de humedad ≤30 %, logrando una tasa de reciclaje de recursos hídricos superior al 85 %. Una unidad de tratamiento inofensivo de desechos de cianuro dedicada procesa aguas residuales y residuos que contienen cianuro para cumplir con los estándares nacionales de emisiones, eliminando riesgos de fugas ambientales. El equipo de molienda de núcleos cuenta con tecnología de regulación de velocidad de conversión de frecuencia, lo que reduce el consumo de energía en un 15 %. El diseño de ciclo cerrado en todos los equipos mejora la eficiencia general de utilización de energía en más de un 20%.

Servicio EPC

Soluciones personalizadas: un equipo de ingeniería profesional diseña configuraciones de procesos y especificaciones de equipos personalizadas basadas en datos de análisis de minerales, condiciones del sitio y demandas de producción, cubriendo todo el ciclo de vida del proyecto desde la investigación inicial hasta la operación de prueba y la puesta en servicio.

Construcción rápida de la planta: todas las fases de construcción se desarrollan simultáneamente bajo una gestión coordinada, lo que acorta el período del proyecto en más del 50 % en comparación con proyectos similares y reduce significativamente los requisitos de inversión inicial.

Soporte de ciclo de vida completo: 22 centros de servicio nacionales brindan asistencia técnica en línea las 24 horas, los 7 días de la semana y resolución de problemas en el sitio dentro de las 48 horas, incluido el mantenimiento regular del equipo, capacitación operativa, ajuste de parámetros de proceso en tiempo real, suministro de repuestos y servicios de actualización técnica.

Datos del caso

• Capacidad de procesamiento diseñada: 300 toneladas por hora
• Tipo de mineral objetivo: mineral de oro de roca dura oxidada de baja ley
• Tasa de recuperación de oro: ≥92%
• Rango de peso de los lingotes de oro: 100 a 500 g por unidad
• Pureza del lingote de oro: ≥90%
• Tasa de desorción de carbono cargado de oro: ≥98%
• Mejora de la exposición a partículas de oro: aumento ≥25% después del lavado
• Finura de molienda: -200 tasa de paso de malla ≥85%
• Control de concentración de pulpa: 35%–40%
• Factor de potencia: ≥0,97
• Humedad de apilamiento en seco de relaves: ≤30%
• Tasa de reciclaje de agua: ≥85%
• Reducción del consumo de energía: 15 % mediante tecnología VFD
• Mejora general de la eficiencia energética: ≥20%

Preguntas frecuentes

P1: ¿Para qué tipos de mineral de oro es más adecuada esta línea de procesamiento CIP?

Esta línea de procesamiento está optimizada específicamente para mineral de oro de roca dura oxidada de baja ley, donde los métodos de procesamiento tradicionales a menudo producen tasas de recuperación insuficientes. El módulo de lavado integrado elimina los revestimientos de arcilla para aumentar la exposición a las partículas de oro en más de un 25 %, mientras que el sistema de trituración y molienda de circuito cerrado logra la disociación completa del oro de la ganga con una finura de malla de -200. Luego, el circuito de cianuración y adsorción CIP captura complejos de cianuro de oro con alta eficiencia, logrando una tasa de recuperación superior al 92% incluso para minerales con bajo contenido de oro.

P2: ¿Cómo mejora el sistema de control de doble núcleo DCS AI la estabilidad de la producción?

El sistema DCS proporciona monitoreo en tiempo real y control de inicio/parada con una sola tecla de toda la línea de procesamiento, lo que garantiza una operación coordinada en todas las etapas. El módulo de IA utiliza tecnología de visión artificial para ajustar dinámicamente la velocidad de alimentación y detectar fallas mecánicas como desviación o desgarro de la correa sin necesidad de sensores adicionales. Combinado con secuencias de arranque en contra del flujo de material y secuencias de parada del flujo de material hacia adelante, autoridad de operación jerárquica y dispositivos de parada de emergencia en el sitio, este sistema de doble núcleo mantiene una producción ininterrumpida de alta capacidad mientras protege al personal y al equipo.

P3: ¿Qué medidas medioambientales y de ahorro energético se incluyen en esta línea de procesamiento de oro?

La línea incorpora características integrales de diseño ecológico: los relaves se procesan a través de un espesador y un filtro prensa de alta presión para apilamiento en seco con un contenido de humedad ≤30 %, logrando más del 85 % de reciclaje de agua y reduciendo el consumo de agua dulce. Una unidad dedicada al tratamiento de desechos de cianuro garantiza que todas las aguas residuales y residuos que contienen cianuro cumplan con los estándares nacionales de emisiones. El equipo de molienda de núcleos está equipado con regulación de velocidad de conversión de frecuencia, lo que reduce el uso de energía en un 15 %, mientras que el diseño de ciclo de equipo de circuito cerrado mejora la eficiencia general de utilización de energía en más de un 20 %.
