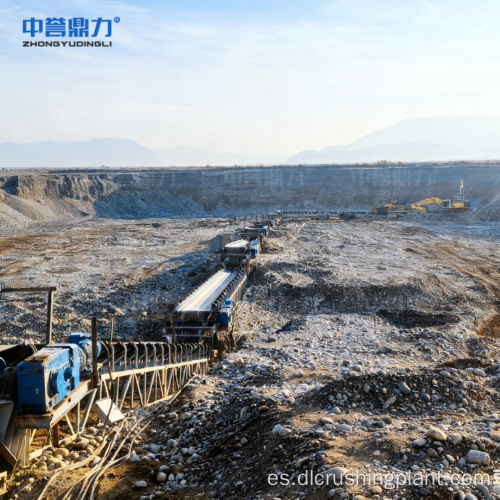

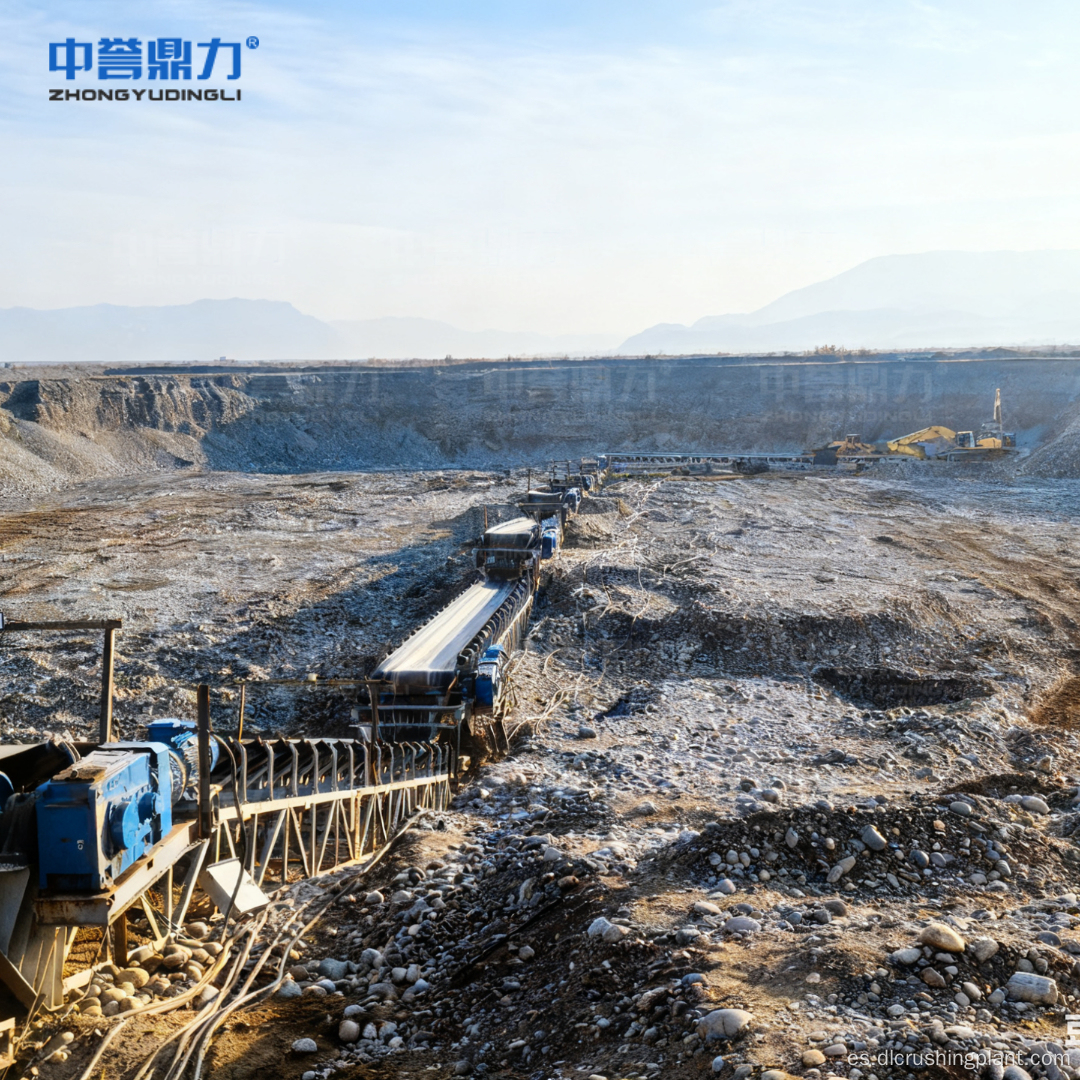

Línea de beneficio de mineral de oro de conjunto completo personalizable con sistema de separación por gravedad, trituración, molienda y flotación

Línea de beneficio de mineral de oro de conjunto completo personalizable con sistema de separación por gravedad, trituración, molienda y flotación

Descripción general del proyecto

La línea completa y personalizable de beneficio de mineral de oro de Zhongyudingli es una solución integral llave en mano diseñada para satisfacer las diversas necesidades de los proyectos globales de minería de oro, desde minas artesanales a pequeña escala hasta operaciones industriales a gran escala. Como fabricante profesional con más de 20 años de experiencia en equipos de minería, Zhongyudingli se enfoca en ofrecer sistemas de beneficio totalmente personalizables que se adaptan a diferentes tipos de minerales, capacidades y condiciones del sitio. Esta línea completa integra todos los procesos principales necesarios para la extracción de oro, incluida la alimentación de mineral, trituración, molienda, separación, concentración y tratamiento de relaves, lo que garantiza una alta eficiencia, una operación estable y una máxima recuperación de oro.

Lo más destacado de esta línea de beneficio es su total capacidad de personalización. Cada detalle se adapta en función de requisitos específicos, incluidos informes de análisis de minerales, capacidad de procesamiento deseada, diseño del sitio y presupuesto. Ya sea que procese mineral de oro de molienda libre, mineral de oro asociado a sulfuros o mineral de oro refractario, Zhongyudingli diseña un diagrama de flujo personalizado y una configuración de equipo para maximizar la tasa de recuperación de oro hasta un 95% o más. La línea presenta una construcción duradera y resistente con componentes resistentes al desgaste hechos de acero con alto contenido de manganeso y revestimientos cerámicos que extienden la vida útil en un 30 % en entornos mineros hostiles. La eficiencia energética y la protección del medio ambiente se priorizan a través de variadores de frecuencia en los molinos que reducen el consumo de energía entre un 15% y un 20%, la circulación de agua en circuito cerrado recicla el 95% del agua de proceso y el tratamiento de relaves sin descarga garantiza el cumplimiento de las regulaciones ambientales globales. Todo el equipo cumple con los estándares internacionales (ISO 9001, CE y GOST) y se aplica ampliamente en los mercados de EE. UU., Australia, Indonesia, África y América Latina.

Flujo de proceso

1. Etapa de alimentación de mineral y trituración primaria: el mineral de oro en bruto se introduce en un alimentador vibratorio personalizable y se transporta a la trituradora de mandíbulas primaria. La etapa de trituración primaria reduce el tamaño del mineral a 100-150 mm, con la trituradora de mandíbulas ajustable para manejar tamaños de alimentación de hasta 1000 mm dependiendo de la dureza del mineral y los requisitos del proyecto.

2. Etapa secundaria de trituración y cribado: el mineral triturado primario se envía a la trituradora de cono secundaria para su posterior refinamiento a 10-30 mm. La trituradora de cono cuenta con ajuste hidráulico para un control preciso del tamaño del producto. Las partículas de gran tamaño se devuelven para volver a triturarlas en el circuito cerrado, mientras que el mineral calificado procede a la trituración.

3. Etapa de Molienda y Clasificación: El mineral calificado ingresa al molino de bolas para molienda húmeda, logrando un tamaño de partícula final de ≤0.074mm (80% de paso). Los materiales del revestimiento y la velocidad de molienda se pueden ajustar según las características del mineral. Un clasificador en espiral opera en circuito cerrado y devuelve la lechada de gran tamaño al molino de bolas para volver a molerla. Para operaciones a gran escala, se puede configurar un molino SAG para reducir las necesidades de trituración secundaria y reducir el consumo de energía.

4. Etapa de separación y concentración: la lechada molida pasa a través de circuitos de separación personalizados según el tipo de mineral. Para el mineral de oro de molienda libre, los equipos de separación por gravedad (mesas vibratorias, concentradores en espiral y máquinas caladoras) recuperan el oro libre mediante desbaste y limpieza. Para el mineral de oro asociado a sulfuros, las máquinas de flotación con tanques anticorrosivos realizan un desbaste seguido de 2 a 3 etapas de limpieza personalizables para mejorar la ley del concentrado. Para el mineral de oro refractario, se puede agregar un paso de pre-tostación o lixiviación por oxidación, seguido de unidades CIL/CIP con parámetros de adsorción y desorción ajustables, combinadas con celdas de electroobtención que producen lodos de oro con una pureza de hasta el 99,9%.

5. Etapa de tratamiento de relaves y deshidratación del concentrado: el concentrado de flotación se deshidrata mediante un filtro prensa, lo que reduce la humedad a ≤12% para facilitar el transporte. Los relaves se tratan a través de un espesador personalizable y un sistema de filtro prensa, y el agua del proceso se recicla a la etapa de molienda a una tasa de reciclaje del 95 %. Los relaves secos se apilan para su tratamiento ambiental, logrando el cumplimiento de cero descargas con las regulaciones ambientales globales.

Servicio EPC

Zhongyudingli proporciona servicios de contratación EPC llave en mano de proceso completo para esta línea de beneficio de mineral de oro personalizable, que cubre análisis de ensayo de mineral, diseño de diagrama de flujo personalizado, construcción civil, fabricación y adquisición de equipos, instalación y puesta en marcha, operación de prueba y capacitación de operadores. El equipo de ingeniería de la empresa ofrece soluciones totalmente personalizadas basadas en las características del mineral, las condiciones del sitio, los requisitos de capacidad y el presupuesto de cada cliente.

Hay tres configuraciones flexibles y personalizables disponibles. La línea personalizada a pequeña escala (30–150 TPH) es ideal para minas artesanales, sitios remotos o proyectos de exploración temporales, está disponible como un sistema portátil o fijo sin necesidad de cimientos complejos y se puede implementar en 7 días. La línea personalizada de mediana escala (200–500 TPH) se adapta a minas de oro industriales que procesan sulfuros o mineral de oro de molienda libre, con módulos de trituración, molienda y separación personalizables que equilibran la eficiencia y el costo. La línea personalizada a gran escala (600–1000 TPH) está diseñada para grandes empresas mineras que manejan mineral de oro refractario, con sistemas de pre-tostación o lixiviación por oxidación, molinos SAG, unidades CIL/CIP y celdas de electroobtención para una máxima recuperación de tipos de minerales complejos.

Con las certificaciones ISO 9001, CE y GOST y más de 20 años de experiencia en fabricación, Zhongyudingli garantiza que cada sistema entregado cumpla con estrictos estándares de calidad internacionales. La red de servicio global de la compañía brinda soporte técnico continuo, mantenimiento regular, suministro de repuestos y optimización de procesos, brindando soporte durante todo el ciclo de vida para una operación estable y eficiente a largo plazo.

Datos del caso

• Tipos de mineral aplicables: mineral de oro de molienda libre (oro de veta de cuarzo, oro de placer), mineral de oro asociado a sulfuros (pirita, calcopirita), mineral de oro refractario (arsénico, azufre, carbono), oro aluvial (arena de río, depósitos de placer)
• Rango de capacidad de procesamiento: 30 a 1000 TPH, totalmente personalizable
• Tasa de recuperación de oro: hasta 95%+ en general; ≥92% para mineral de molienda libre, ≥88% para mineral de sulfuro a través de módulos de separación personalizados
• Parámetros estándar de línea personalizada de 300 TPH: Capacidad de procesamiento 300 TPH (densidad del mineral de oro 2,8 t/m³), tamaño del mineral de alimentación personalizable de ≤300 mm a ≤500 mm, producto final ≤0,074 mm (80 % de paso), potencia total 1850 kW, área ocupada 80 m × 35 m (ajustable según el diseño del sitio)
• Voltaje de funcionamiento: Personalizable a 380 V/415 V/480 V (60 Hz/50 Hz) que coincida con los estándares de suministro de energía locales.
• Materiales del equipo: seleccionables según la abrasividad del mineral: acero con alto contenido de manganeso para piezas de trituración, acero inoxidable para piezas de lixiviación.
• Ahorro de energía: variadores de frecuencia en molinos que reducen el consumo de energía entre un 15% y un 20%
• Resistencia al desgaste: Revestimientos cerámicos y de acero con alto contenido de manganeso que extienden la vida útil de los componentes en un 30%
• Tasa de reciclaje de agua: 95 % mediante circulación de agua en circuito cerrado
• Tratamiento de relaves: apilamiento seco sin descarga mediante espesador y filtro prensa
• Humedad del concentrado: ≤12% después de la deshidratación del filtro prensa
• Pureza del lodo de oro por electroobtención: hasta 99,9%
• Certificaciones de Calidad: ISO 9001, CE, GOST
• Velocidad de implementación: Línea portátil a pequeña escala que se puede implementar en 7 días sin una base compleja
• Mercados de servicio: EE. UU., Australia, Indonesia, África, América Latina
• Experiencia en fabricación: más de 20 años de experiencia en fabricación de equipos de minería

Preguntas frecuentes

P1: ¿Cómo beneficia la capacidad de personalización total a los diferentes tipos de proyectos de minería de oro?

La capacidad de personalización total garantiza que cada instalación esté diseñada con precisión para las condiciones específicas del cliente en lugar de depender de un enfoque único para todos. Con base en informes de análisis de mineral, el equipo de ingeniería de Zhongyudingli diseña un diagrama de flujo personalizado que aborda directamente las características de presencia de oro del depósito, ya sea mineral de molienda libre, asociado a sulfuros o refractario. La capacidad de procesamiento se puede ajustar de 30 a 1000 TPH para adaptarse a la escala del proyecto, desde minas artesanales hasta grandes operaciones industriales. Las especificaciones del equipo, incluido el tamaño de alimentación de la trituradora, la finura de la molienda, la configuración del circuito de separación y los parámetros de tratamiento de relaves, se adaptan en consecuencia. En el diseño también se tienen en cuenta las limitaciones de diseño del sitio, los estándares locales de suministro de energía y las regulaciones ambientales. Este enfoque elimina la necesidad de adquirir equipos por separado y realizar verificaciones de compatibilidad, lo que ahorra tiempo, mano de obra y costos en la construcción del proyecto, al tiempo que garantiza que el sistema entregado logre la máxima recuperación de oro (hasta 95 % o más) para el mineral específico que se está procesando.

P2: ¿Cuáles son los tres niveles de configuración personalizables y qué distingue cada opción?

Se ofrecen tres niveles de configuración flexibles para adaptarse a diferentes escalas de proyectos y características del mineral. La línea personalizada de pequeña escala (30–150 TPH) está diseñada para minas artesanales, sitios remotos y proyectos de exploración temporales, disponible como sistema portátil o fijo. Cuenta con equipos compactos que no requieren bases complejas, lo que permite la implementación en 7 días. La configuración típica incluye una trituradora de mandíbulas compacta, un pequeño molino de bolas, equipos de separación por gravedad, como un concentrador de plantilla y una caja de esclusa, y herramientas sencillas para el tratamiento de relaves. La línea personalizada de mediana escala (200 a 500 TPH) está dirigida a minas de oro industriales que procesan sulfuros o mineral de oro de molienda libre, con módulos de trituración, molienda y separación personalizables que generalmente incluyen una trituradora de mandíbulas primaria, una trituradora de cono secundaria, un molino de bolas de desbordamiento, una máquina de flotación y una mesa vibratoria para equilibrar la eficiencia y el costo. La línea personalizada a gran escala (600–1000 TPH) atiende a grandes empresas mineras que manejan mineral de oro refractario que contiene arsénico, azufre o carbono, equipadas con sistemas de pretostación o lixiviación por oxidación, molinos SAG, unidades CIL/CIP y celdas de electroobtención para una alta recuperación de tipos de minerales complejos. Cada configuración es totalmente ajustable en cuanto a modelo, tamaño y función del equipo según los requisitos específicos del proyecto.

P3: ¿Cómo logra la línea de beneficio una alta recuperación de oro y cumplimiento ambiental simultáneamente?

La línea logra una alta recuperación y cumplimiento ambiental a través de un diseño de proceso integrado que trata estos objetivos como complementarios en lugar de competir. La alta recuperación está garantizada por circuitos de separación personalizados que coinciden con el tipo de mineral específico (separación por gravedad para mineral de molienda libre, flotación para mineral de sulfuro y CIL/CIP con tostado previo opcional para mineral refractario), cada uno optimizado para extraer el máximo valor de oro. El cumplimiento medioambiental se logra mediante la circulación de agua en circuito cerrado que recicla el 95 % del agua de proceso, lo que simultáneamente reduce el consumo de agua dulce y evita la descarga de agua contaminada. El sistema de tratamiento de relaves sin descarga que utiliza un espesador y un filtro prensa produce relaves apilables en seco, eliminando los riesgos ambientales de los estanques de relaves húmedos convencionales. Los variadores de frecuencia en los molinos reducen el consumo de energía entre un 15% y un 20%, lo que reduce la huella energética. El sistema de desorción CIL/CIP evita la adición de hidruro de sodio, lo que reduce la contaminación ambiental relacionada con los reactivos. Al integrar estas medidas en el diseño del proceso central en lugar de agregarlas como soluciones de posventa, la línea mantiene altos índices de rendimiento y recuperación y, al mismo tiempo, cumple con los estándares ambientales globales, incluidos los de EE. UU., Australia, Indonesia, África y América Latina.
