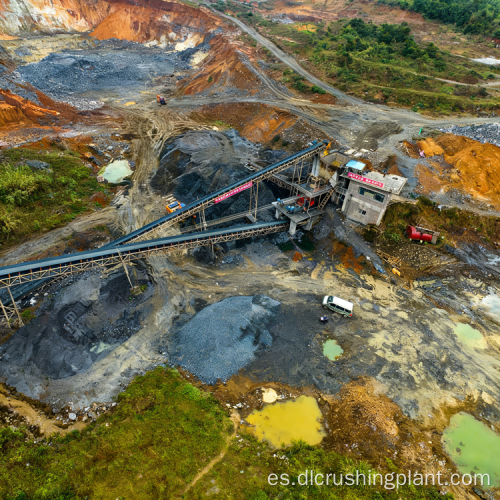

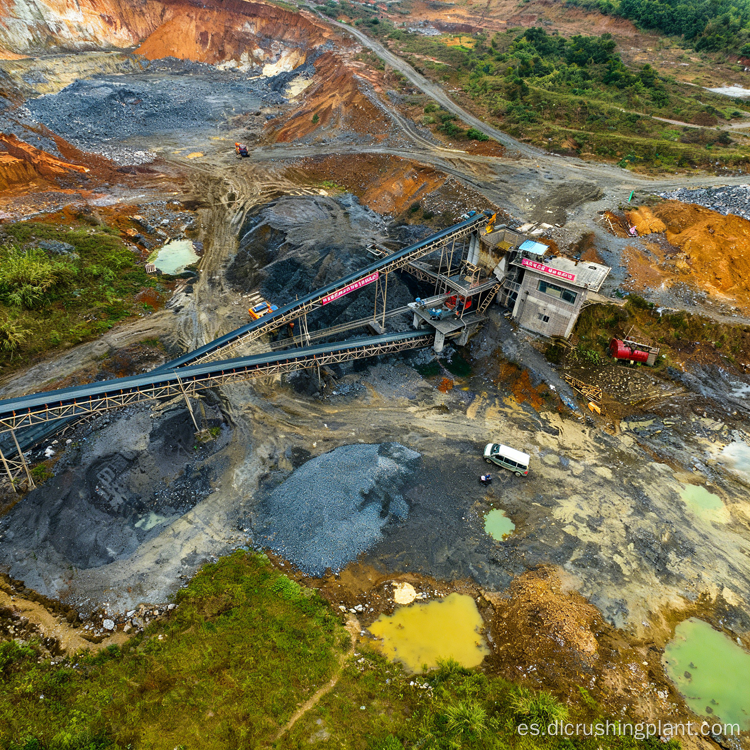

Planta de extracción de oro con sistema de trituración eficiente y separación por gravedad de molienda inteligente

Sistema de trituración eficiente

• Trituradora de mandíbulas + trituradora de cono: varillaje inteligente de circuito cerrado de dos etapas con control de velocidad adaptativo
• Tamaño de descarga: uniforme ≤20 mm, prevención de aplastamiento excesivo, eficiencia de molienda mejorada en un 20 %
• Revestimientos compuestos resistentes al desgaste: vida útil extendida un 30%, frecuencia de mantenimiento reducida
• Alimentador vibratorio equipado con sensores: sincronizado con el sistema de trituración, alimentación uniforme, prevención de sobrecarga

Molienda y clasificación

• Molino de bolas de rejilla húmeda: muele mineral ≤20 mm hasta malla -200 (≥85%), disociación total de partículas de oro
• Clasificador en espiral: circuito cerrado con molino de bolas, concentración de pulpa estable 35%-40%

Separación y extracción de oro

• Hidrociclón: eficiencia de clasificación >91%, separa concentrado de oro de alta densidad
• Separador en espiral + mesa vibratoria: recupera oro grueso (0,1-3 mm), refina concentrado de alta ley (20-50 g/t), recuperación ≥86%
• Sistema de lixiviación CIP opcional: para minerales de óxido de baja ley, la recuperación mejoró a ≥92% con reactivos ecológicos

Fundición y Acabado

• Horno de fundición por inducción de frecuencia media: 1200-1300°C, eliminación de impurezas (azufre, hierro), contenido de oro ≥90%
• Fundición en molde de grafito: lingotes de oro calificados (100-500 g) con pruebas de pureza periódicas

Control inteligente

• Control centralizado DCS: monitoreo en tiempo real de la velocidad de trituración, tamaño de partículas, concentración de pulpa, estado del equipo
• Alarma automática de fallas y protección de enlaces: previene daños al equipo e interrupciones de la producción
• Ajuste remoto de parámetros: reduce la intervención manual y mejora la comodidad operativa

Descripción general del proyecto

• Aplicación: Minas de oro de roca de pequeña a mediana escala, minerales de óxido de baja ley
• Rango de procesamiento: Trituración eficiente → Molienda y clasificación → Separación por gravedad → Lixiviación (opcional) → Fundición
• Core Crushing: Circuito cerrado inteligente de dos etapas con control de velocidad adaptativo, ahorro de energía del 18%
• Molienda de núcleos: Molino de bolas de rejilla húmeda con clasificador en espiral, malla -200 ≥85%, concentración de pulpa estable
• Separación del núcleo: Hidrociclón + separador en espiral + mesa vibratoria, recuperación ≥86%
• Extracción de núcleos: lixiviación CIP opcional para minerales oxidados, recuperación de hasta ≥92%
• Fundición de núcleos: horno de inducción de frecuencia media, pureza del oro ≥90%
• Control inteligente: monitoreo centralizado DCS + alarma de falla automática + operación remota
• Estándar ambiental: Reciclaje de agua ≥85%, descarga seca de relaves, reactivos de lixiviación poco tóxicos

Flujo de proceso

1. Trituración inteligente de circuito cerrado de dos etapas: la trituradora de mandíbulas y la trituradora de cono funcionan en un circuito cerrado vinculado con control de velocidad adaptativo que se ajusta automáticamente a la dureza del mineral y al volumen de alimentación; se logra un tamaño de descarga uniforme (≤20 mm) y se evita el aplastamiento excesivo; el alimentador vibratorio equipado con sensores se sincroniza con el sistema de trituración, lo que garantiza una alimentación uniforme y continua; Los revestimientos compuestos resistentes al desgaste extienden la vida útil en un 30 % y reducen el tiempo de inactividad por mantenimiento.
2. Molienda y clasificación de alta eficiencia: el molino de bolas de rejilla húmeda recibe el mineral triturado de ≤20 mm y lo muele hasta una malla -200 (≥85 %), lo que garantiza la disociación completa de las partículas de oro; El clasificador en espiral forma una circulación de circuito cerrado con el molino de bolas, separando la pulpa calificada y devolviendo las partículas gruesas para volver a molerlas, manteniendo una concentración de pulpa estable entre 35% y 40%.
3. Separación y concentración por gravedad: el hidrociclón (eficiencia >91 %) separa el concentrado de oro de alta densidad de los relaves; El separador en espiral y la mesa vibratoria recuperan oro grueso (0,1-3 mm) y refinan concentrado de alta ley (20-50 g/t), logrando una tasa de recuperación de oro ≥86% como etapa de extracción fundamental.
4. Lixiviación CIP opcional para minerales de óxido: para minerales de óxido de baja ley, el sistema de lixiviación CIP ecológico mejora aún más la recuperación de oro a ≥92% utilizando reactivos de baja toxicidad, lo que reduce el impacto ambiental y maximiza el valor del mineral.
5. Fundición y fundición de lingotes de oro: el horno de inducción de frecuencia media se calienta a 1200-1300°C, eliminando impurezas (azufre, hierro) para formar una solución metálica con un contenido de oro ≥90%; La fundición en molde de grafito produce lingotes de oro calificados (100-500 g) con pruebas de pureza periódicas que garantizan el cumplimiento de los estándares de la industria.
6. Monitoreo inteligente DCS: el sistema de control centralizado monitorea la velocidad de trituración, el tamaño de las partículas, la concentración de pulpa y el estado del equipo en tiempo real; la alarma automática de fallas y la protección de vinculación previenen daños al equipo; El ajuste remoto de parámetros reduce la intervención manual y garantiza un funcionamiento estable y continuo.

Servicio EPC

• Diseño de planta personalizado basado en las propiedades de su mineral, requisitos de rendimiento y condiciones del sitio
• Suministro completo de equipos que cubren sistemas de trituración, molienda, separación, lixiviación y fundición.
• Instalación, puesta en marcha y entrega técnica in situ con verificación de rendimiento.
• Programas de capacitación de operadores que cubren la operación del sistema DCS, el mantenimiento de equipos y los protocolos de seguridad.
• Soporte técnico posventa 24 horas al día, 7 días a la semana para optimización de procesos y resolución de problemas
• Ingeniería de cumplimiento ambiental: sistema de reciclaje de agua, descarga seca de relaves, gestión de reactivos.
• Soporte de diseño modular para una fácil expansión futura o ajuste de procesos

Datos del caso

• Núcleo de trituración eficiente: el consumo de energía se redujo un 18 % frente a los sistemas tradicionales, la eficiencia de molienda posterior mejoró un 20 %
• Alta recuperación de oro: ≥86% de recuperación básica mediante separación por gravedad, hasta ≥92% con lixiviación CIP opcional
• Funcionamiento continuo estable: la conexión inteligente entre los sistemas de trituración y extracción minimiza el tiempo de inactividad
• Larga vida útil del equipo: los revestimientos compuestos resistentes al desgaste extienden la vida útil en un 30%, lo que reduce la frecuencia de mantenimiento
• Rendimiento ecológico: tasa de reciclaje de agua ≥85%, descarga seca de relaves, reactivos de lixiviación poco tóxicos opcionales
• Fácil instalación modular: los componentes accesibles y las pautas de operación claras reducen los costos de mano de obra
• Rango de rendimiento: estable 50-150 TPH para operación continua, adecuado para minas de pequeña y mediana escala

Preguntas frecuentes

P1: ¿Qué hace que el eficiente sistema de trituración sea el punto culminante de esta planta de extracción de oro?

El eficiente sistema de trituración utiliza una configuración inteligente de circuito cerrado de dos etapas (trituradora de mandíbulas + trituradora de cono) con control de velocidad adaptativo que se ajusta automáticamente a la dureza del mineral y al volumen de alimentación. Esto logra un tamaño de descarga uniforme (≤20 mm), evita la trituración excesiva y mejora la eficiencia de molienda posterior en un 20 %. Combinado con revestimientos compuestos resistentes al desgaste (vida útil +30%) y un alimentador vibratorio equipado con sensores, el sistema reduce el consumo de energía en un 18% y garantiza un rendimiento continuo estable para un funcionamiento 24 horas al día, 7 días a la semana.

P2: ¿Cómo logra la separación por gravedad y el sistema de lixiviación CIP opcional una alta recuperación de oro?

La planta utiliza un enfoque de separación por gravedad de tres etapas: el hidrociclón (eficiencia >91%) separa previamente el concentrado de oro de alta densidad, el separador en espiral y la mesa vibratoria recuperan el oro grueso (0,1-3 mm) y refinan el concentrado de alta ley (20-50 g/t), logrando una tasa de recuperación base ≥86 %. Para minerales de óxido de baja ley, el sistema de lixiviación CIP opcional utiliza reactivos ecológicos de baja toxicidad para mejorar aún más la recuperación a ≥92%, maximizando el valor del mineral y cumpliendo con los estándares ambientales.

P3: ¿Qué características ambientales y de control inteligente están integradas en esta planta de extracción de oro?

El sistema de control centralizado DCS proporciona monitoreo en tiempo real de la velocidad de trituración, el tamaño de las partículas, la concentración de pulpa y el estado del equipo, con alarma automática de falla y protección de varillaje para evitar daños al equipo. El ajuste remoto de parámetros reduce la intervención manual. Desde el punto de vista ambiental, la planta logra un reciclaje de agua ≥85%, descarga seca de relaves y reactivos de lixiviación opcionales de baja toxicidad, cumpliendo con los estándares ambientales globales y al mismo tiempo manteniendo un rendimiento rentable de extracción de oro.
