Planta de suministro de agregados de materiales de construcción Componentes resistentes al desgaste Mantenimiento predictivo Servicio integral EPC

Descripción general del proyecto

Escala del proyecto: sistema de trituración y cribado dedicado a materiales de construcción de clase 1200 t/h, potencia instalada total de aproximadamente 1300 kW. La unidad principal móvil se puede dividir para el transporte, es adecuada para disposición multipunto a lo largo de secciones de construcción y admite 18 horas de funcionamiento continuo por día.

Escenarios de aplicación: Suministro de materiales a lo largo de la reconstrucción y expansión de carreteras rurales y carreteras del condado, operaciones dispersas en pequeñas canteras y soporte de agregados a granel para proyectos de construcción y mortero de mezcla seca. Adecuado para materiales de dureza media y superior, como dolomita, piedra caliza y basalto.

Puntos débiles centrales

Largos recorridos carreteros rurales con fuentes materiales dispersas. Las líneas fijas tienen altos costos de reubicación y costosas transferencias secundarias.
Los materiales duros como la dolomita y el basalto son muy abrasivos. Las piezas de desgaste se consumen rápidamente y los tiempos de inactividad son frecuentes.
Las zonas residenciales y las tierras de cultivo a lo largo de la ruta son sensibles al polvo. El control estricto del polvo significa apagado y rectificación si se exceden los límites.
Los calendarios de proyectos ajustados y los fondos limitados requieren un inicio rápido de la producción y un cobro rápido de los pagos.
La falta de operadores cualificados y trabajadores de mantenimiento en el sitio convierte las pequeñas fallas en tiempos de inactividad importantes.

Aspectos destacados de la solución

Estructura modular de montaje rápido: la unidad principal y la unidad de cribado se transportan en su conjunto. La producción comienza con el posicionamiento en el sitio, con un plazo de entrega reducido a 20 días.
Adaptación a materiales duros: trituración de laminados y mejora de la resistencia al desgaste. La dolomita, el basalto y otros materiales duros se descargan de forma estable.
Calidad del producto terminado: descamación y alargamiento <7%, contenido de polvo ≤4%, gradación que cumple con los estándares de materiales de construcción y materiales de mortero de mezcla seca.
Recolección de polvo cerrada a presión negativa, emisión de polvo ≤8 mg/m³, evitando el apagado de la rectificación ambiental.
Piezas centrales resistentes al desgaste NM600 con 570 a 600 HBW, resistencia al desgaste más de 10 veces mayor que la del acero ordinario, tenacidad al impacto ≥35 J/cm² a menos 15 grados Celsius y tasa de corrosión de los componentes reducida en un 70 %. La vida útil total de la máquina se multiplicó aproximadamente por 4.
Mantenimiento predictivo de IA: MTBF aumentó en un 30 %, capturando precursores de fallas con 120 horas de anticipación, disponibilidad de línea ≥90 %.
Generalización de piezas de desgaste más diseño de estructura modular, costo de adquisición de repuestos reducido en un 25 % y tiempo de mantenimiento reducido en un 40 %.

Flujo de proceso

Línea Principal Móvil (Carretera Rural y Fuentes de Materiales Dispersos)
Alimentación vibratoria de servicio pesado con cribado previo de grizzly y eliminación de tierra → unidad trituradora de mandíbulas móvil trituración primaria → trituradora de impacto móvil o unidad trituradora de cono trituración secundaria y fina, seleccionada de acuerdo con la dureza del material → clasificación de la unidad de cribado móvil → transferencia por correa → almacén de productos terminados clasificados.
Características: las unidades se conducen de forma independiente y se pueden reubicar como vehículos completos. Se colocan cerca a medida que avanza la construcción, eliminando la transferencia secundaria de larga distancia.

Rama de Materiales Duros (Dolomita y Basalto, Mohs 5 a 7)
La unidad trituradora de impacto se reemplaza por una unidad trituradora de cono hidráulica de múltiples cilindros. La trituración laminada reduce el consumo de barra de soplado y revestimiento. Se puede agregar una unidad de conformación cuando sea necesario para controlar la descamación y el alargamiento.

Versión fija simplificada (fuente de material estable, gran volumen de punto único)

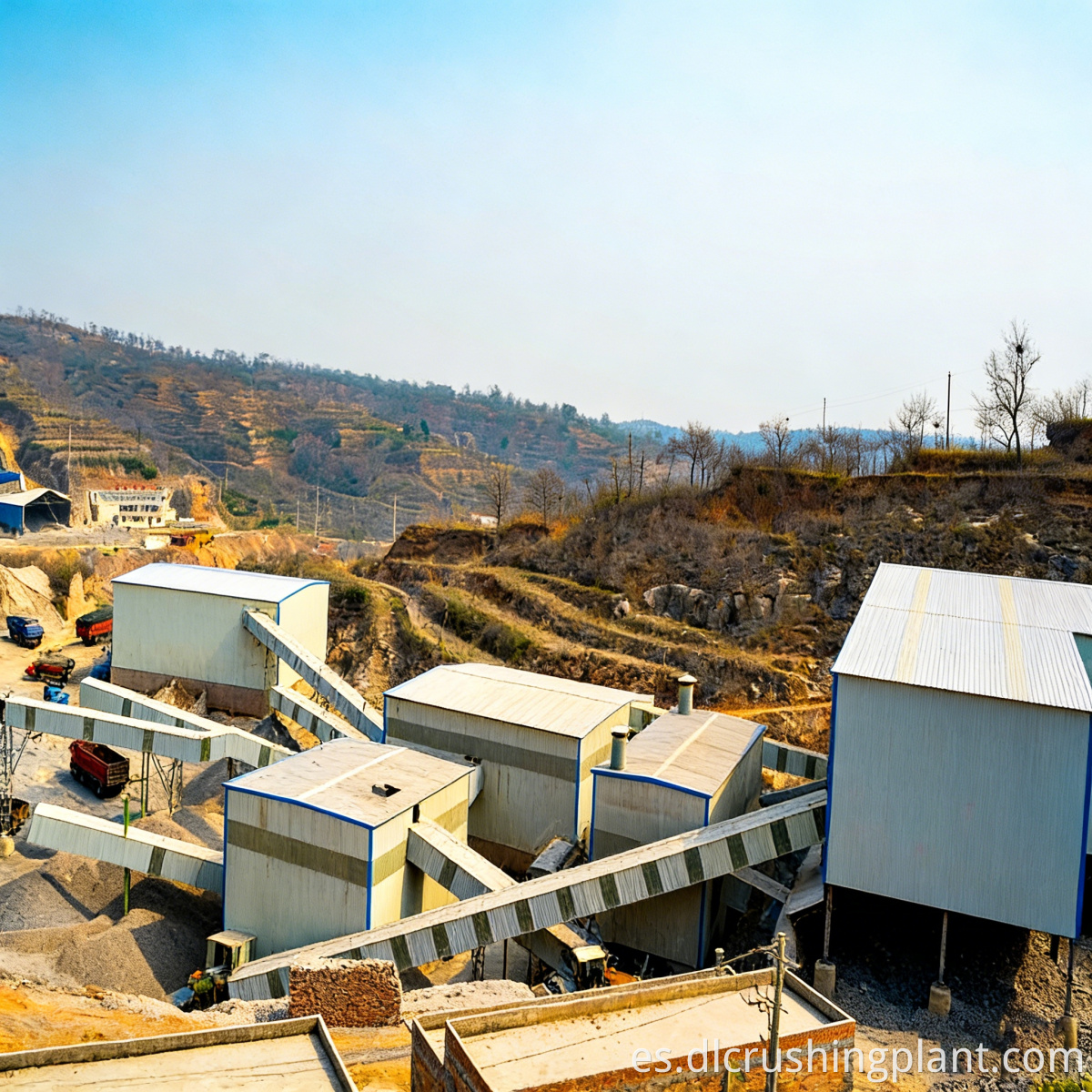

Alimentación vibratoria → trituradora de mandíbulas, trituración primaria → trituradora de impacto, trituración y conformación secundaria y fina → clasificación de criba vibratoria circular multicapa → transporte en corredor cerrado → silo de producto terminado.
Características: taller cerrado con recolección de polvo centralizada, adecuado para operación a largo plazo en patios de materiales fijos. Comparte módulos de la unidad principal con la versión móvil y se puede convertir más tarde.

Protección Ambiental e Inteligencia
Recolección centralizada de polvo a presión negativa en los puntos de trituración y cribado, supresión de polvo por aspersión en los puntos de transferencia. Recopilación remota de datos de capacidad y operación, advertencias anormales automáticas y recomendaciones de manejo.

Contenido del servicio EPC

Diseño del esquema: ruta in situ y estudio de fuentes de materiales, producción de prueba de muestreo de materias primas y pruebas de dureza, diseño 3D y planificación de rutas de reubicación, cálculo de capacidad y análisis de retorno de la inversión.

Fabricación de equipos: Las unidades principales y los equipos de alimentación, cribado, transporte y recolección de polvo se desarrollan y producen de forma independiente. Premontaje modular y puesta en servicio de vinculación en fábrica. Las unidades móviles están optimizadas para las dimensiones del transporte por carretera, reduciendo los trabajos de desmontaje y montaje en obra.

Instalación y Puesta en Marcha: Organización de logística y despacho de aduanas, posicionamiento en sitio y acoplamiento de módulos, completando la entrega y puesta en producción en 20 días. Se brindó capacitación operativa en el sitio, con operaciones principales y manejo básico de fallas dominadas en 7 días.

Encomienda de Operación y Mantenimiento: Monitoreo remoto de datos de equipos, inspecciones técnicas trimestrales, suministro de piezas de desgaste generalizado y reemplazo modular. Encomienda de operación in situ disponible bajo demanda. Los componentes principales tienen garantía según la configuración del esquema, con sustitución gratuita de las piezas defectuosas durante el período de garantía.

Caso y datos del proyecto

Proyecto Carretera Rural Precordillera de los Andes de Chile y Abastecimiento Regional de Agregados

Base de exportación: informes públicos indican que los equipos de trituración y fabricación de arena de Zhongyu Dingli se han exportado a países y regiones como Chile, Brasil, Argentina y Perú. Fuente: Informe de entrevista empresarial de China Mining News.
Condiciones de trabajo: Precordillera de los Andes, gran altitud y diferencias de temperatura día noche, árido y con poca lluvia. Las materias primas son principalmente dolomita y piedra caliza. Las fuentes de materiales están dispersas y los tramos de construcción son largos. Se utilizan unidades móviles para su reubicación a lo largo de la ruta y suministro de material cercano.
Configuración: Sistema modular de trituración y cribado de 1200 t/h. La sección de materiales duros está equipada con una unidad trituradora de cono, recolección de polvo cerrada con presión negativa y monitoreo remoto de datos.
Datos clave: potencia total instalada aproximadamente 1300 kW. Descamación y alargamiento del producto terminado <7%, contenido de polvo ≤4%. Emisión de polvo ≤8 mg/m³. Las piezas de desgaste NM600 tienen una resistencia al desgaste más de 10 veces mayor que la del acero ordinario, la tasa de corrosión de los componentes se redujo en un 70% y la vida útil general de la máquina se extendió aproximadamente 4 veces, adaptándose a un ritmo de operación de 18 horas por día.
Rendimiento de operación y mantenimiento: el mantenimiento predictivo de IA aumenta el MTBF en un 30 %, captura los precursores de fallas con 120 horas de anticipación y la disponibilidad de la línea es ≥90 %. La generalización de piezas de desgaste reduce el coste de adquisición de repuestos en un 25 % y acorta el tiempo de mantenimiento en un 40 %.
Inversión y puesta en marcha de la producción: solución de adaptación de material de dureza media, inversión total de aproximadamente 2,5 millones de RMB, un 20 % menos que las líneas de agregados de materiales de construcción personalizados. Plazo de entrega de equipos 20 días, con recuperación de capital más temprana.
Comentarios de los clientes: una declaración de adaptabilidad organizada a partir de información pública, no una cotización de un cliente. El cliente reconoció la eficiencia de la reubicación en fuentes de materiales dispersos, la estabilidad de la descarga en condiciones de materiales duros y el desempeño en cumplimiento con el polvo.
Nota: Este artículo no especifica nombres de clientes específicos ni precios de contrato. Los parámetros anteriores son valores técnicos y medidos de esta configuración.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre la configuración móvil y la configuración fija y cómo debo elegir?

Para fuentes de materiales dispersas, secciones de construcción largas y ciclos de proyecto cortos, elija la configuración móvil. Puede reubicarse a lo largo de la ruta para el suministro de material cercano, eliminando la transferencia secundaria. Para fuentes de material estables y patios fijos de gran volumen y un solo punto, elija la configuración fija. El taller cerrado proporciona un rendimiento ambiental y de capacidad más estable. Ambas soluciones comparten módulos de unidad principal y se pueden convertir más adelante.

P2: ¿Se pueden triturar materiales duros como la dolomita y el basalto?

Sí. En la sección de materiales duros, la unidad trituradora de impacto se reemplaza por una trituradora de cono hidráulica multicilindro, que utiliza trituración laminada para reducir el consumo de piezas de desgaste. Las piezas de desgaste NM600 tienen una resistencia al desgaste más de 10 veces mayor que la del acero ordinario, lo que extiende la vida útil total de la máquina aproximadamente 4 veces.

P3: ¿Cuánto tiempo lleva una reubicación y cómo se gestiona el transporte?

La unidad principal y la unidad de cribado están diseñadas de forma modular según las dimensiones del transporte por carretera. Pueden remolcarse en su totalidad o dividirse en unidades estándar para su transporte. Después del posicionamiento en el sitio, el cableado y el acoplamiento permiten la producción. El tiempo de reubicación específico se calcula según la distancia de transporte y las condiciones del sitio.
