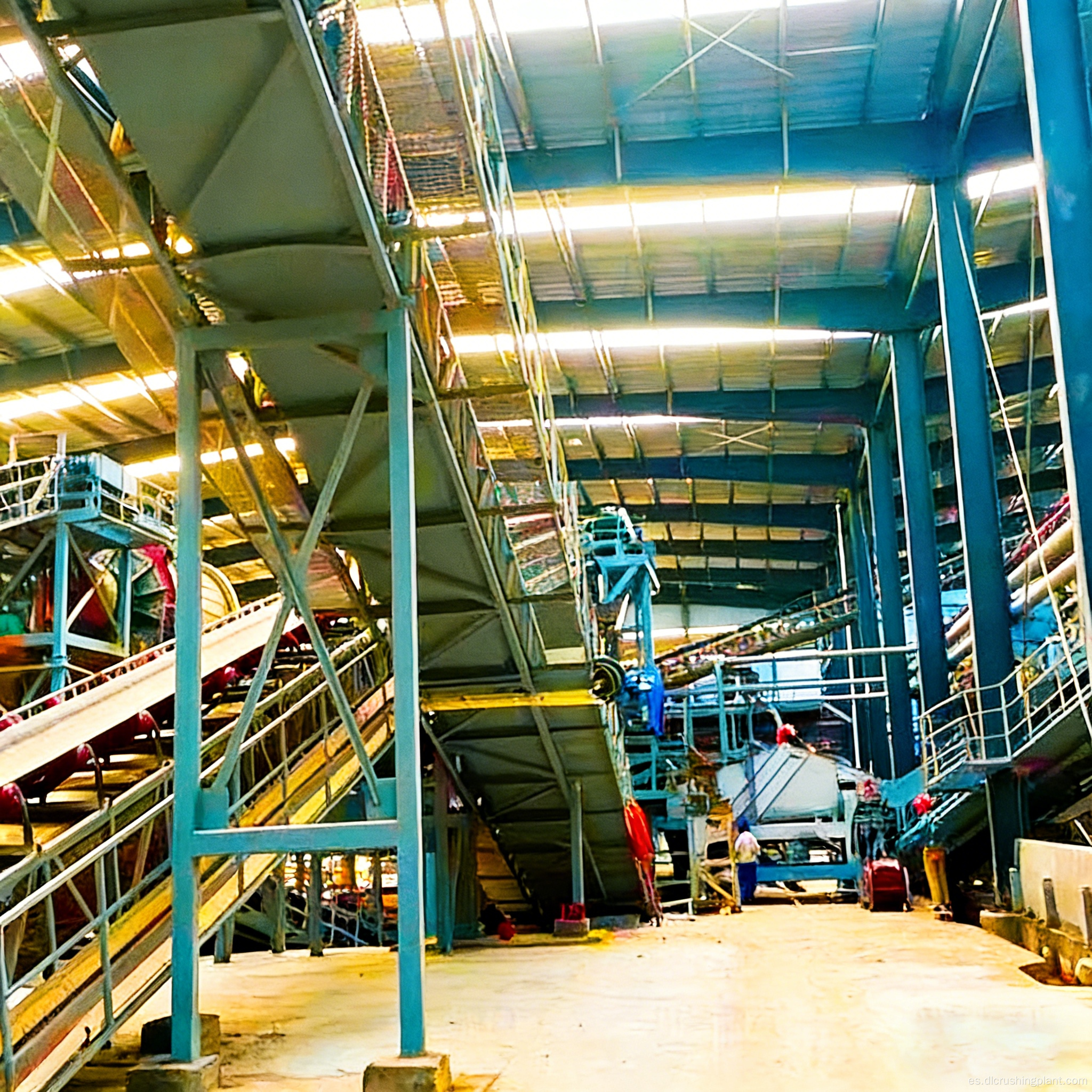

Brasil Minería Planta trituradora de roca dura Proceso laminado Bajo consumo de energía Salida estable Servicio EPC

Descripción general del proyecto

Escala del proyecto: Producción anual de una línea de agregados de capacidad ultra grande de 5 millones de toneladas, correspondiente a una capacidad horaria de aproximadamente 1960 t/h, calculada en 300 días x 10 horas x 85 % de carga.

Escenarios de aplicación: Fuentes de materiales dedicadas para proyectos de transporte nacionales clave, como corredores marítimos y trenes de alta velocidad, bases de agregados mineros de gran tamaño y proyectos de agregados a gran escala para inversiones mineras en el extranjero.

Puntos débiles centrales

Una vez que se interrumpe el suministro de material en condiciones de gran capacidad, esto afecta directamente los hitos de construcción de proyectos nacionales clave.
La roca dura tiene una fuerte abrasividad, las piezas de desgaste requieren reemplazo frecuente y los períodos de mantenimiento son difíciles de programar.
Los proyectos costeros y marítimos tienen requisitos estrictos en cuanto al polvo, la corrosión por niebla salina y la forma de las partículas del producto terminado.
Las cadenas de adquisiciones transfronterizas son largas, con capas tras capas de márgenes en las etapas intermedias, lo que dificulta el control de las inversiones.
Los equipos de varios países tienen diferentes hábitos operativos, lo que genera altos costos de comunicación entre el control central y la operación y mantenimiento.
Las pérdidas por tiempo de inactividad son enormes. El tiempo de inactividad no planificado consume directamente las ganancias del proyecto.

Aspectos destacados de la solución

Adaptación de proceso dual: configuración paralela de proceso corto de roca blanda, trituración y conformación de tres etapas de roca dura, combinando trituración laminada y optimización de la forma de las partículas.
Consumo energético unitario 1,25 kWh/t, un 38% inferior a líneas de producción de la misma escala. La vida útil de las piezas de desgaste aumentó en un 85%, contenido de descamación y alargamiento ≤4%.
Unidad principal inteligente de alta resistencia DL Mega Pro, equipada con recolección de polvo completamente cerrada y control inteligente de temperatura, polvo ≤2 mg/m³.
Tasa de calificación de la forma de las partículas del producto terminado del 98%, tres gradaciones estables en 3:4:3, cumpliendo con altos estándares para vías de ferrocarril de alta velocidad y puentes que cruzan el mar.
AIoT de tercera generación recopila 32 puntos de datos de más de 200 unidades de equipo, con una precisión de advertencia del 99 %.
El control central de 6 personas puede completar el inicio y la parada de la línea, el ajuste de parámetros y el manejo de excepciones, ahorrando un 92% de los costos laborales. Admite interfaces de 8 idiomas.

Flujo de proceso

Línea Media Roca Blanda (Caliza y Dolomita, Mohs 3 a 5)
Configuración paralela de trituradora de mandíbulas de cavidad profunda de tres series más proceso corto de trituradora de impacto multicámara: alimentación vibratoria de servicio pesado → trituración primaria de trituradora de mandíbulas de cavidad profunda con múltiples series en paralelo → trituradora de impacto secundaria y trituración fina → cribado multicapa → silo de producto terminado.
Características: proceso corto, menos transferencias, consumo energético unitario reducido a 1,25 kWh/t.

Línea de Roca Dura (Granito, Mineral de Hierro y Feldespato Potásico, Mohs 6 a 8)
Alimentación vibratoria con precribado y eliminación de tierra → trituradora de mandíbulas trituración primaria → trituradora de cono hidráulica multicilindro trituración secundaria y fina → conformación de trituradora de impacto de eje vertical → circulación de cribado de circuito cerrado → silo de producto terminado.
Características: la trituración del laminado reduce el consumo de metal. Combinado con la optimización de la forma de las partículas, la vida útil de las piezas de desgaste aumentó en un 85 %, la descamación del producto terminado y el contenido de alargamiento ≤4 %.

Protección Ambiental e Inteligencia
Taller completamente cerrado más recolección de polvo más control inteligente de temperatura, polvo ≤2 mg/m³. La sala de control central monitorea la carga, la temperatura y la vibración del equipo en todos los niveles. Las anomalías activan automáticamente alarmas graduadas e impulsan recomendaciones de manejo.

Contenido del servicio EPC

Diseño del esquema: estudio en el sitio, producción de prueba de muestreo de materiales y análisis de abrasividad, dibujos de diseño 3D, cálculo de capacidad y análisis de retorno de la inversión. Las rutas de certificación y cumplimiento ambiental se planifican de acuerdo con los estándares del país objetivo.

Fabricación de equipos: Las unidades principales de la serie DL Mega Pro y los equipos de cribado, transporte, recolección de polvo y control eléctrico se desarrollan y producen de forma independiente. Se completa el premontaje modular y la puesta en marcha del enlace de fábrica.

Instalación y Puesta en Marcha: Construcción de obras civiles, logística y despacho de aduanas, instalación y puesta en marcha localizada y capacitación de operadores. El diagnóstico remoto admite 5G más enlaces duales satelitales, lo que permite una respuesta inmediata incluso en áreas mineras remotas.

Encomienda de operación y mantenimiento: Encomienda in situ o remota opcional, incluido el suministro de repuestos, mantenimiento profundo, pruebas de rendimiento y optimización de procesos. Los componentes principales tienen una garantía de 1,5 años, con reemplazo gratuito de piezas defectuosas durante el período de garantía.

Caso y datos del proyecto

Línea de Agregados Mineros Brasil Minas Gerais (Minas Gerais, Brasil, 2024)

Base de exportación: informes públicos indican que los equipos de trituración y fabricación de arena de Zhongyu Dingli se han exportado a países y regiones como Brasil, Argentina, Perú y Chile. Fuente: Informe de entrevista empresarial de China Mining News.
Condiciones de trabajo: alta temperatura tropical y alta humedad más ambiente de roca dura (Mohs 7 a 8), disponibilidad del equipo estable en 97,1%.
Operación y mantenimiento inteligentes: los enlaces de comunicación satelital 5G más permiten el diagnóstico remoto, lo que reduce el tiempo de manejo de fallas de 96 horas a 24 horas. La sala de control central totalmente automatizada requiere solo 6 personas para completar el inicio y la parada de la línea, el ajuste de parámetros y el manejo de excepciones, lo que ahorra un 92 % de los costos laborales en comparación con las líneas tradicionales de gran capacidad.
Soporte multilingüe: el sistema proporciona 8 interfaces operativas que incluyen chino, inglés y portugués, adaptándose a los hábitos de uso de los equipos multirregionales.
Datos clave: consumo energético unitario 1,25 kWh/t, un 38% inferior al de líneas de producción de la misma escala. La vida útil de las piezas de desgaste aumentó en un 85%, la descamación del producto terminado y el contenido de alargamiento ≤4%. Emisión de polvo ≤2 mg/m³. Tasa de calificación de la forma de las partículas del producto terminado 98%, gradación estable en 3:4:3.
Certificaciones: EU CE (EN 12620), ISO9001, ISO14001, NBR brasileño y GB/T 14685, todas completas.
Datos comerciales: la integración de la contratación general de EPC elimina cuatro niveles de enlaces intermedios, reduciendo el coste de adquisición en un 35% en comparación con la contratación segmentada. Inversión total de aproximadamente 230 millones de RMB, incluidos sistemas inteligentes, instalaciones de protección ambiental y servicios localizados. La cotización transparente con todo incluido enumera los precios unitarios de los equipos, obras civiles, tarifas, seguro de transporte marítimo y mano de obra de instalación, sin costos ocultos. Admite liquidación L/C, T/T, D/P y RMB transfronteriza. Se puede combinar con el crédito de exportación del Export Import Bank of China, que proporciona planes de pago en cuotas de hasta 3 años.
Comentarios de los clientes: una declaración de adaptabilidad organizada a partir de información pública, no una cotización de un cliente. El cliente reconoció la disponibilidad del equipo en condiciones de alta humedad como roca dura, la velocidad de respuesta del diagnóstico remoto y la facilidad de uso del sistema de control central multilingüe.
Nota: Este artículo no especifica nombres de clientes específicos ni precios de contrato. Los parámetros anteriores son valores técnicos y medidos de esta configuración.

Preguntas frecuentes

P1: ¿Cómo se convierte e implementa la capacidad de 5 millones de toneladas por año?

Basado en 300 días x 10 horas x 85 % de carga, la capacidad horaria correspondiente es de aproximadamente 1960 t/h. La capacidad real se puede ajustar según los días laborables y turnos anuales. En la etapa inicial se proporciona un informe de cálculo de capacidad gratuito.

P2: ¿Se pueden manejar roca blanda y roca dura en la misma línea?

Se adopta un marco de configuración de proceso dual. La roca medianamente blanda utiliza tres series de configuración paralela de trituradora de mandíbulas de cavidad profunda más un proceso corto de trituradora de impacto. La roca dura utiliza trituradora de mandíbulas, trituradora de cono y conformación de eje vertical. La configuración se cambia según la materia prima y el control central llama al grupo de parámetros correspondiente.

P3: ¿Cómo se garantiza el suministro ininterrumpido de material para una línea de gran capacidad?

Los datos de más de 200 equipos se cargan en la nube en tiempo real, con una precisión de advertencia del 99 %. Las unidades principales clave tienen derivaciones de mantenimiento reservadas. Combinado con el diseño paralelo de las fases uno y dos, otras series pueden mantener el suministro de material mientras una serie está en mantenimiento.
