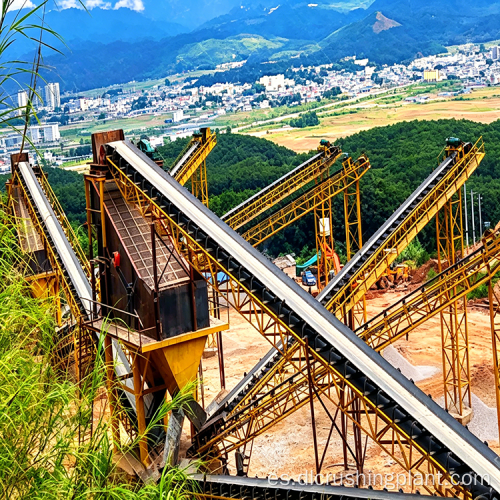

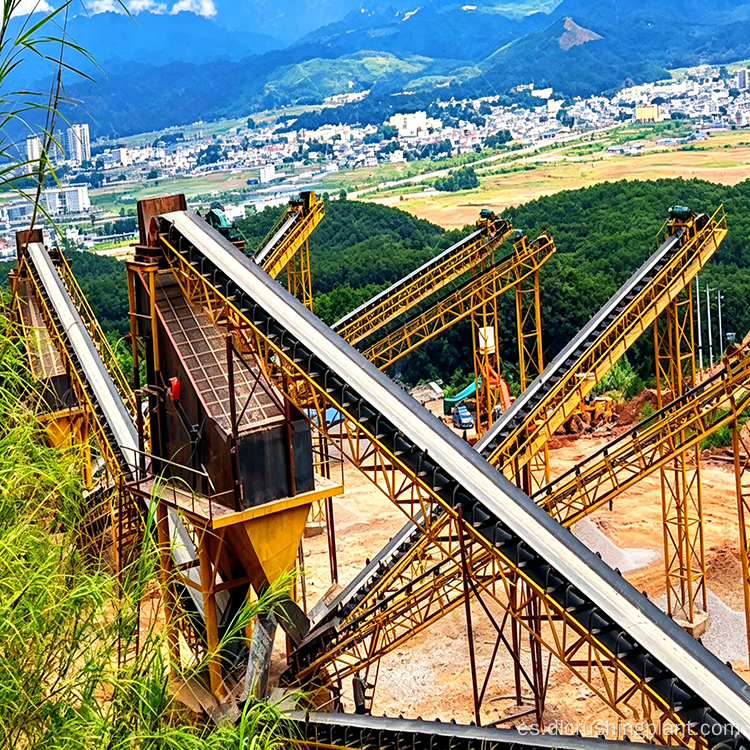

Proveedor de servicios llave en mano EPC para línea de producción de trituración de piedra caliza con proceso de formación de un solo paso de alta eficiencia

Línea de producción integrada de trituración, molienda y conformación de piedra caliza

Descripción general del proyecto

Este proyecto es una línea de producción de trituración de piedra caliza llave en mano. Aprovechando la baja dureza de la piedra caliza, se adopta un proceso de trituración y formación de un solo paso. La capacidad de procesamiento se puede personalizar de 100 a 1000 toneladas por hora. Los productos terminados incluyen piedra triturada, arena manufacturada y polvo de piedra, ampliamente utilizados en materiales de construcción de cemento, productos químicos para la fabricación de papel, fundentes metalúrgicos, fabricación de vidrio y otros campos.

Los puntos débiles comunes en los proyectos de procesamiento de piedra caliza incluyen la alta inversión y el consumo de energía de los procesos tradicionales de trituración de múltiples etapas, la mala forma de las partículas que afecta la calidad del material de construcción, el contenido incontrolable de polvo de piedra que conduce a fluctuaciones de gradación y las emisiones de polvo que exceden los estándares, lo que resulta en restricciones ambientales de producción.

La principal ventaja de nuestra solución es el uso de una trituradora de martillos pesada para el conformado en un solo paso. La mayor parte del material queda calificado después de una pasada de trituración. El material no calificado se envía a una máquina moldeadora para un tratamiento secundario. Una criba vibratoria circular clasifica y produce múltiples tamaños de agregados. Opcionalmente se puede agregar una máquina fabricadora de arena de doble rotor para producir arena fabricada con partículas redondas. Los colectores de polvo por impulsos cubren todos los puntos de generación de polvo para lograr una producción limpia. El proceso tiene menos etapas, lo que resulta en una menor inversión en equipos. Las piezas de desgaste tienen ciclos de reemplazo más largos y menores costos de mantenimiento. La capacidad de procesamiento se puede personalizar de manera flexible de 100 a 1000 toneladas por hora.

Flujo de proceso

La piedra caliza se alimenta uniformemente mediante un alimentador vibratorio a una pesada trituradora de martillos para triturarla y formarla en un solo paso. El tamaño de la descarga es inferior a 30 mm. Después de la trituración, el material se criba mediante una criba vibratoria circular. El material calificado ingresa al silo de producto terminado. El material no calificado se envía a una máquina moldeadora para triturarlo y darle forma, luego se vuelve a tamizar y almacenar. Si se requiere arena fabricada, se puede agregar una máquina de fabricación de arena de doble rotor para producir arena con acabado de partículas redondas estables. Los colectores de polvo por impulsos están dispuestos en los puntos de generación de polvo de trituración y cribado para garantizar que las emisiones de polvo cumplan con los estándares en el sitio.

Alcance del servicio EPC

Diseño de esquema: Diseño de procesos basado en las características de la materia prima, capacidad de procesamiento, especificaciones del producto terminado y campos de aplicación; entregar selección de equipos, diagramas de flujo, planos de distribución del taller y planes de protección ambiental.

Fabricación de equipos: Suministro de trituradoras de martillos pesados, máquinas perfiladoras, máquinas para fabricar arena de doble rotor, cribas vibratorias circulares, transportadores, recolectores de polvo y sistemas de control eléctrico; Proporciona listas detalladas de modelos, especificaciones y parámetros de potencia.

Instalación y puesta en marcha: envíe equipos técnicos al sitio para orientación sobre la instalación y puesta en servicio; complete pruebas de una sola máquina y ejecuciones de prueba de proceso completo para garantizar que la capacidad y la gradación del producto cumplan con los objetivos.

Encomienda de operación y mantenimiento: Proporcionar capacitación a los operadores, manuales de mantenimiento, suministro de repuestos y soporte técnico remoto; puede encargarse de la operación y mantenimiento a largo plazo.

Caso de proyecto

El proyecto se construyó para una planta de cemento en Haiphong, Vietnam, como línea de producción de trituración de piedra caliza de apoyo. La capacidad de procesamiento diseñada fue de 600 toneladas por hora. La piedra caliza en bruto tiene baja dureza. El tamaño del producto final inferior a 30 mm se utiliza para la preparación de la materia prima del cemento. Encargado en noviembre de 2023, el rendimiento real alcanzó más del 97% de la capacidad de diseño. La tasa de calificación de aplastamiento de una pasada fue del 85%. La tasa de calificación del tamaño del producto terminado fue del 93%. Las emisiones de polvo estuvieron por debajo de los 8 mg/m³. El equipo funcionó continuamente durante 72 horas sin fallas.

Comentarios de los clientes: "El proceso de trituración de un solo paso redujo significativamente la inversión en equipo y los costos operativos. La trituradora de martillo pesado maneja la piedra caliza de manera eficiente con la mayor parte del material formado en una sola pasada. La máquina moldeadora garantiza una granularidad constante del producto para nuestra producción de cemento. La instalación y puesta en marcha del equipo de EPC fueron profesionales y eficientes".

Preguntas frecuentes

P: ¿Cuáles son las especificaciones y usos de la piedra terminada?
R: La piedra triturada de menos de 30 mm se utiliza como materia prima de cemento y agregados de construcción. La arena manufacturada de menos de 5 mm se utiliza para plantas de hormigón premezclado. El polvo de piedra se utiliza para revestimientos de fabricación de papel y rellenos químicos. Las especificaciones se pueden ajustar de manera flexible cambiando los tamaños de malla de la pantalla.

P: ¿Se puede controlar el contenido de polvo de piedra?
R: Sí. La proporción de polvo de piedra se controla mediante la optimización de la cavidad de trituración de la máquina formadora y la selección de la malla de la criba. La gradación del producto terminado es estable. El contenido de polvo de piedra se puede ajustar según los diferentes requisitos de la aplicación.

P: ¿Cuál es el rango de capacidad de procesamiento?
R: Personalizable de 100 a 1000 toneladas por hora. Los modelos de equipos se seleccionan en función de la escala de la planta de cemento o de la planta de agregados. Posteriormente se pueden agregar etapas de trituración adicionales o módulos de producción de arena para ampliar la capacidad.

P: ¿Puede el sistema de recolección de polvo cumplir con los requisitos ambientales?
R: Los colectores de polvo de impulsos cubren todos los puntos de generación de polvo, incluidas las trituradoras y las cribas vibratorias. La concentración de emisiones es inferior a 10 mg/m³, lo que cumple con los estándares de emisión de polvo industrial en la mayoría de los países.

P: ¿Se puede proporcionar instalación y capacitación en sitios en el extranjero?
R: El paquete EPC incluye guía de instalación en sitios en el extranjero, puesta en marcha de equipos y capacitación de operadores. Los equipos técnicos viajan al lugar del proyecto para completar la entrega. También se proporciona suministro de repuestos y soporte técnico remoto.

Haga clic para obtener su solución personalizada

Para obtener más información sobre el diseño del esquema de la línea de producción de trituración de piedra caliza y la configuración del equipo, comuníquese con nuestro equipo de ingeniería. Proporcione las características de la materia prima, la capacidad de procesamiento y los requisitos de tamaño del producto terminado para recibir una solución y cotización personalizadas.
