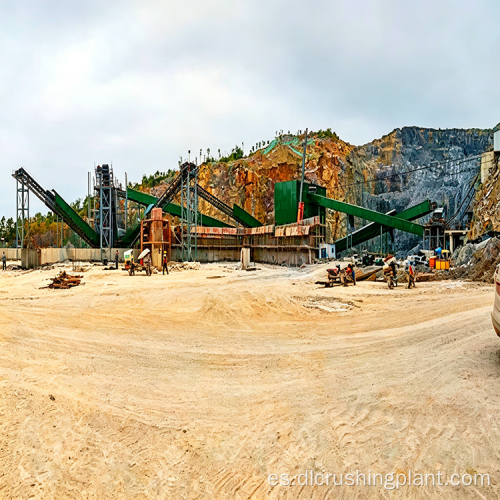

Planta de procesamiento de piedra caliza llave en mano para África con trituradora de martillo y control de polvo cerrado para la producción de agregados

Descripción general del proyecto

Este proyecto llave en mano de procesamiento de piedra caliza sirve a una mina de piedra caliza a cielo abierto en África y produce 5 millones de toneladas por año de agregados de alta calidad para capas base de carreteras, aditivos para plantas de cemento y agregados para concreto. La solución aborda los principales problemas africanos, incluido el alto contenido de arcilla en el mineral en bruto, el exceso de partículas escamosas provenientes de la trituración convencional, las fuertes emisiones de polvo que no superan las inspecciones ambientales, el suministro de energía inestable y el derrame de material durante el transporte a larga distancia. Entregado por Zhongyu Dingli, el circuito de trituración y conformación de dos etapas alcanza más del 90 por ciento de contenido de partículas cúbicas, mientras que la galería modular completamente cerrada garantiza cero fugas de polvo con una concentración de emisiones igual o inferior a 10 mg por metro cúbico. Las secciones prefabricadas modulares reducen el tiempo de construcción en un 40 por ciento.

Aspectos destacados de la solución y flujo de proceso

• Alimentación: El alimentador vibratorio tipo barra garantiza una alimentación uniforme y elimina previamente las impurezas de arcilla del mineral crudo con alto contenido de arcilla.
• Trituración primaria: La trituradora de martillos pesados ​​PCZ 2125 reduce el tamaño de los terrones a 150 mm o menos, con martillos de aleación con alto contenido de cromo que duran un 50 por ciento más.
• Trituración y conformación secundaria: La trituradora de conformación XPC 1620 realiza trituración y conformación terciaria, reduciendo la descamación y produciendo más finos para una gradación equilibrada.
• Cribado: La criba vibratoria circular 3YK3072 con tres plataformas produce cuatro tamaños: 0 a 5 mm, 5 a 10 mm, 10 a 20 mm y 20 a 31,5 mm.
• Transporte y protección del medio ambiente: galería modular de acero con cubiertas para la lluvia y tiras de sellado, filtro de bolsa de pulso en todos los puntos de polvo con presión negativa, rociado automático de agua en la pila de almacenamiento del producto terminado
• Características adaptadas a África: Motores con aislamiento Clase F y protección IP55, gabinetes de control con filtros de polvo y ventiladores de enfriamiento para condiciones de alta temperatura y polvo.

Alcance del servicio EPC

• Fase de diseño: estudio geológico, planos de diseño y cálculo de procesos, entrega de planos de procesos en 3D, diagramas de carga de cimientos y esquemas eléctricos.
• Fabricación de equipos: conjunto completo de trituradoras, cribas, transportadores y colectores de polvo, incluida una trituradora de martillos pesados, una trituradora moldeadora, una criba vibratoria, una galería modular y un filtro de mangas.
• Instalación y puesta en servicio: guía de instalación en sitio, prueba sin carga y puesta en servicio con carga, entrega de informe de producción de prueba, SOP y lista de piezas de repuesto.
• Outsourcing de O y M Opcional: servicio de gestión de producción de 3 a 5 años con equipo residente, mantenimiento predictivo y acuerdo de garantía de producción.

Datos de casos de proyectos

• Ubicación: Estado de Kogi, Nigeria, línea de agregados de piedra caliza de 5 millones de toneladas por año
• Fecha de puesta en servicio: cuarto trimestre de 2023
• Capacidad de diseño: 5 millones de toneladas por año, la producción real alcanzó 5,25 millones de toneladas por año
• Consumo de energía unitario: 4,2 kWh por tonelada, por debajo del promedio local de 6,0 kWh por tonelada
• Tasa de aprobación del tamaño del producto: 98,6 por ciento
• Comentarios de los clientes: La galería cerrada y el sistema de recolección de polvo ayudaron a pasar las inspecciones ambientales de inmediato. El rendimiento de Shaping es mucho mejor que el de otras líneas locales. Estructura modular instalada muy rápidamente, solo 4 meses desde la llegada del equipo hasta la producción.

Preguntas frecuentes

P1: El suministro de energía en África es inestable. ¿Puede la línea soportarlo?

Proporcionamos arrancadores suaves y control VFD capaces de soportar más o menos fluctuaciones de voltaje del 20 por ciento. Un interruptor ATS automático para generador diésel es opcional. Todos los motores principales son de la serie YE4 de alta eficiencia que reducen la corriente de entrada, lo que garantiza un funcionamiento confiable en condiciones inestables del suministro de energía en África.

P2: ¿Cuánto duran los martillos trituradores de martillos y qué pasa con el soporte posventa local?

Los martillos compuestos con alto contenido de cromo trituran de 300.000 a 400.000 toneladas por juego, aproximadamente en 2,5 meses. Suministramos un molde de martillo de repuesto para la remodelación local. Los almacenes de repuestos y los ingenieros residentes en Nigeria, Kenia y Sudáfrica brindan respuesta in situ las 48 horas con videos de operación trilingües y guía remota AR.

P3: ¿Qué tan rápida es la instalación de la galería modular? ¿Funciona el control de polvo en climas cálidos?

Las secciones estándar están atornilladas, lo que requiere sólo 6 soldadores y 2 operadores de grúa por cada 100 metros, tres veces más rápido que la soldadura tradicional. Para climas cálidos, las válvulas de pulso utilizan diafragmas resistentes a altas temperaturas y las bolsas de filtro PPS más PTFE soportan hasta 200 grados Celsius con mezcla automática de aire frío.
