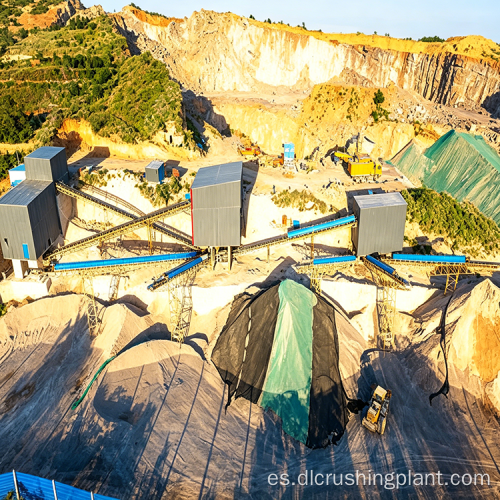

Solución optimizada de procesamiento de piedra con trituradora de martillos para la producción de agregados de piedra caliza y piedra azul

Descripción general del proyecto

Esta línea de trituración y cribado de piedra está diseñada para procesar piedra caliza y piedra azul. Adopta un proceso de trituración de una sola etapa que utiliza una trituradora de martillos para triturar y dar forma, complementado con múltiples cribas vibratorias circulares para una clasificación precisa de varios tamaños. La configuración general del equipo es simple, con un bajo costo de inversión y un funcionamiento eficiente y estable. La línea produce agregados de construcción en diversas especificaciones, ideales para proyectos de procesamiento de materiales de construcción y canteras de tamaño pequeño y mediano.

Configuración del equipo principal

La línea consta de tres categorías de equipos principales más cintas transportadoras para manipulación de materiales:

• Alimentador vibratorio DLZGC1250P: Tamaño de cubeta de 1200×5000 mm, tamaño máximo de alimentación de 750 mm, capacidad de procesamiento de 250 a 500 toneladas por hora, impulsado por dos motores de 15 kW. Introduce materia prima de piedra caliza y piedra azul de manera constante y uniforme en la trituradora de martillos, lo que garantiza un funcionamiento posterior suave y continuo.

• Trituradora de Martillos XPC1216: Equipo de trituración y conformación de núcleos con dimensiones de rotor de 1.270×1.490 mm. Capacidad de procesamiento de 400 a 500 toneladas por hora, impulsada por dos motores de 200 kW. Logra la trituración y conformación de piedra en bruto en una sola pasada con una gran relación de reducción y un tamaño de partícula de descarga ajustable.

• Criba vibratoria circular de dos pisos 2YKZ3070: Área de cribado de 21 m², capacidad de procesamiento de 100 a 600 toneladas por hora, impulsada por un motor de 45 kW. Funciona en combinación con cribas de tres pisos para una clasificación precisa del material triturado en varias etapas.

• Cribas Vibratorias Circulares de Triple Piso 3YKZ2270 (2 unidades): Cada una con área de cribado de 15,4 m², capacidad de 240 a 320 toneladas por hora, accionadas por un motor de 45 kW. Junto con la criba de dos pisos, clasifica el material en varios tamaños de producto terminado y el material de gran tamaño regresa a la trituradora para su reprocesamiento.

• Cintas transportadoras: Unidades múltiples para transferencia de material entre equipos, retorno de material de gran tamaño a la trituradora y transporte de productos terminados a las respectivas pilas de acopio.

Flujo del proceso de producción

La línea opera en un proceso simple y eficiente de trituración y conformación de una sola etapa: el alimentador vibratorio alimenta la trituradora de martillos para la trituración y conformación combinadas, seguido de cribas vibratorias circulares para la clasificación, y los productos terminados se transportan a las reservas.

• Alimentación de materia prima: La materia prima de piedra caliza y piedra azul se carga en la tolva del alimentador vibratorio mediante un cargador. El alimentador utiliza la fuerza de vibración para descargar el material de manera uniforme y continua en la entrada de la trituradora de martillos, lo que garantiza un funcionamiento a plena carga con una alimentación uniforme.

• Trituración y formación: el material ingresa a la trituradora de martillos, donde martillos giratorios de alta velocidad trituran y dan forma a la piedra en una sola pasada. La trituradora integra ambas funciones, produciendo directamente áridos con buena forma de partícula. El material que alcanza el tamaño requerido se descarga a través de las barras de la rejilla inferior.

• Cribado y Clasificación: La mezcla triturada se transporta a cribas vibratorias para su clasificación. Mediante la operación combinada de una criba de dos pisos y dos de tres pisos, el material se separa con precisión en productos terminados de diversas especificaciones. El material que cumple con los requisitos se transporta a las respectivas pilas de almacenamiento, mientras que el material no conforme se devuelve mediante un transportador a la trituradora de martillos para su posterior trituración, formando un circuito de circuito cerrado que garantiza una calidad constante del producto.

• Protección ambiental y eficiencia energética: el diseño cerrado previene eficazmente la dispersión de polvo durante la producción. El flujo de proceso simple da como resultado un bajo consumo de energía, siendo toda la operación limpia, respetuosa con el medio ambiente y energéticamente eficiente.

Ventajas principales de rendimiento

• Configuración simplificada con baja inversión: solo una trituradora de martillos maneja tanto la trituración como la conformación, eliminando la necesidad de una máquina de conformación separada o múltiples etapas de trituración. Esto da como resultado una inversión inicial en equipos muy baja, lo que la convierte en una solución altamente rentable para proyectos de procesamiento de piedra de tamaño pequeño y mediano.

• Trituración y conformación en una sola etapa, alta eficiencia: la trituradora de martillos logra trituración y conformación en una sola pasada en una sola máquina con una gran relación de reducción y un tamaño de partícula de descarga ajustable. Las capacidades de los equipos están bien adaptadas en todas las etapas, lo que garantiza una producción continua fluida y eficiente.

• Buena calidad del producto terminado y múltiples especificaciones: la trituradora de martillos produce directamente agregados con buena forma de partículas. Múltiples cribas vibratorias clasifican la salida en varias especificaciones de agregados de construcción, satisfaciendo diversos requisitos de materiales para diferentes aplicaciones de construcción.

• Proceso de circuito cerrado para una calidad constante: la etapa de cribado devuelve el material de gran tamaño a la trituradora para su reprocesamiento, creando un circuito de trituración de circuito cerrado. Esto garantiza un tamaño y forma consistentes del producto final sin desperdiciar material en el proceso.

• Bajo costo operativo y fácil mantenimiento: con menos unidades de equipo, la inspección y el mantenimiento diarios se simplifican significativamente. El bajo consumo general de energía y los costos operativos manejables, combinados con un flujo de proceso simple, hacen que el funcionamiento de la línea sea económico durante todo su ciclo de vida.

Preguntas frecuentes

P1: ¿Cuál es la ventaja de utilizar un proceso de trituración de una sola etapa con una trituradora de martillos?

La configuración de una sola etapa utiliza una trituradora de martillos que maneja tanto la trituración como la conformación simultáneamente, eliminando la necesidad de una máquina de conformación separada o múltiples etapas de trituración. Este enfoque simplificado ofrece una gran relación de reducción con un tamaño de descarga ajustable y al mismo tiempo mantiene la inversión en equipos muy baja, lo que lo hace altamente rentable para proyectos pequeños y medianos.

P2: ¿Cómo garantiza el circuito de detección de circuito cerrado una calidad constante del producto?

La etapa de cribado utiliza una criba vibratoria de dos pisos y dos de tres pisos para clasificar el material en varias especificaciones. El material que no cumple con el tamaño requerido se devuelve a través de un transportador a la trituradora de martillos para su reprocesamiento, formando un circuito de circuito cerrado. Esto garantiza un tamaño y forma consistentes del producto final y al mismo tiempo evita cualquier desperdicio de material.

P3: ¿Qué tipos de materiales y productos terminados puede manejar esta línea de producción?

La línea está diseñada para procesar piedra caliza y piedra azul, produciendo agregados de construcción en diversas especificaciones a través de su proceso de trituración, conformación y clasificación de múltiples pantallas de una sola etapa. La trituradora de martillos produce directamente agregados bien formados y la configuración de múltiples cribas vibratorias permite una salida flexible de diferentes tamaños de partículas para satisfacer diversos requisitos de aplicaciones de construcción.
