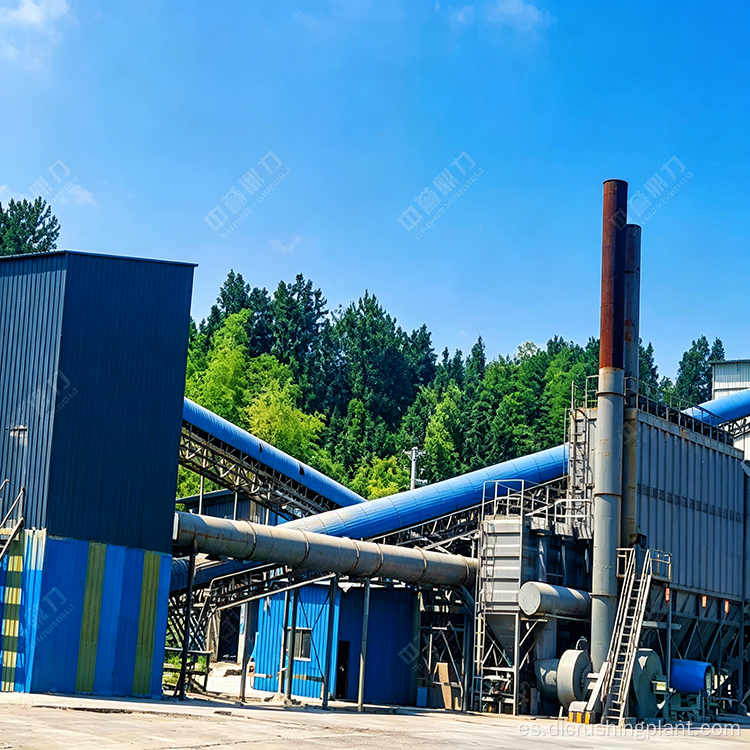

Línea de producción de arena fabricada en seco para fabricación de arena de doble rotor para suministro de agregados de piedra caliza y concreto

Descripción general del proyecto

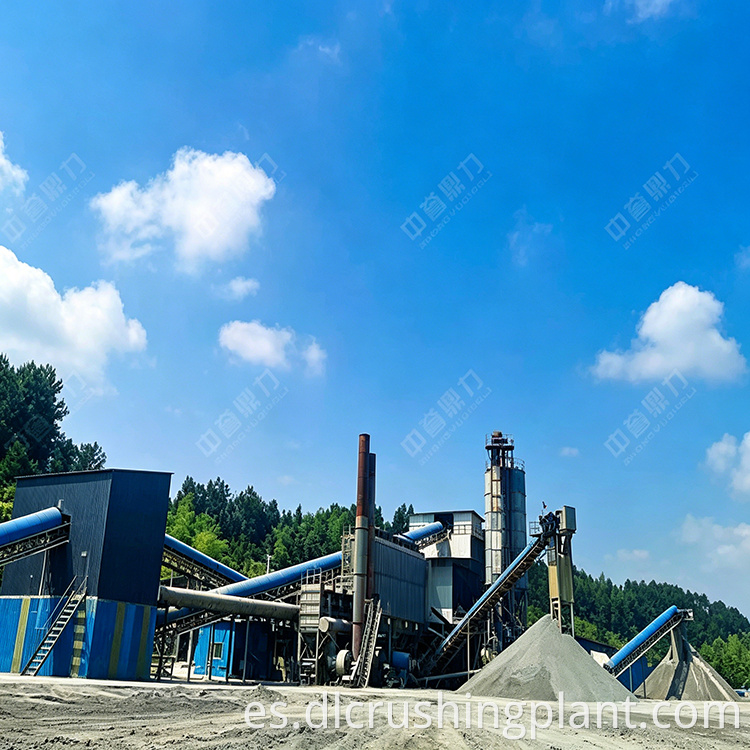

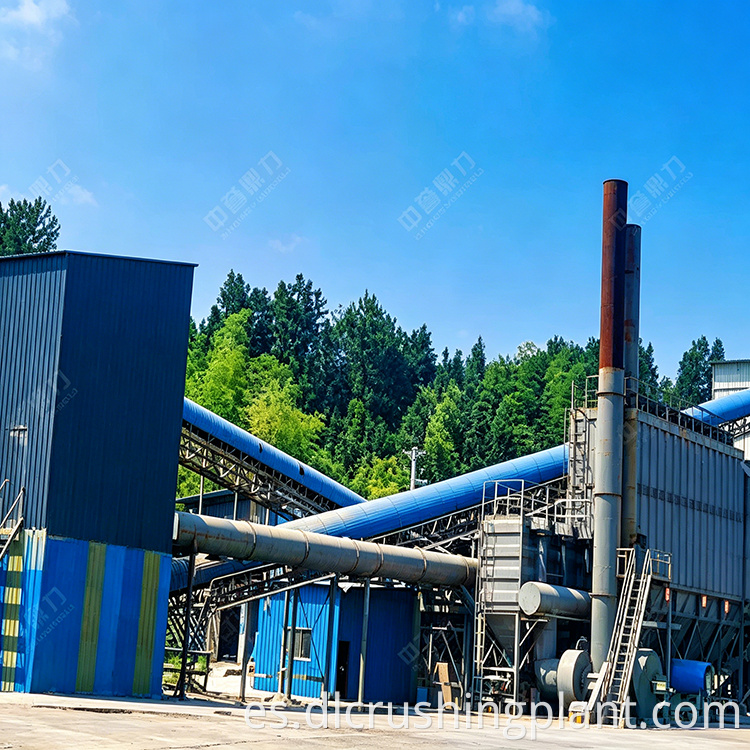

Esta línea de producción de arena fabricada en seco está diseñada para procesar piedra caliza. Adopta un flujo de proceso compacto que combina una trituradora de martillos para la trituración primaria y un generador de arena de doble rotor para fabricar y dar forma a la arena, complementado con cribas vibratorias circulares de múltiples etapas para una clasificación precisa. Toda la línea presenta una configuración de equipo simple, bajo costo de inversión y alta eficiencia de producción. Produce arena y agregados fabricados con buena forma en múltiples especificaciones, adecuados para plantas dosificadoras de concreto y aplicaciones de construcción en general.

Configuración del equipo principal

La línea consta de cuatro categorías de equipos principales más cintas transportadoras para manipulación de materiales:

• Alimentador Vibratorio DLZGC1238: Capacidad de procesamiento de 250 a 400 toneladas por hora, equipado con dos motores de 4,2 kW. Introduce materia prima de piedra caliza de manera constante y uniforme en la trituradora de martillos, lo que garantiza una operación de trituración posterior suave y continua.

• Trituradora de Martillos XPC1213: Equipo de trituración primaria con capacidad de 300 a 350 toneladas por hora, impulsado por dos motores de 160 kW. Utiliza martillos giratorios de alta velocidad para la trituración por impacto de piedra caliza en una sola pasada, logrando una gran relación de reducción y produciendo directamente agregados adecuados para la producción adicional de arena.

• Generador de arena de doble rotor ZSJ-1218: Equipo para fabricar y dar forma a núcleos de arena con capacidad de 180 a 250 toneladas por hora, impulsado por cuatro motores de 132 kW. El material es primero golpeado por los martillos del primer rotor y luego impulsado a alta velocidad hacia el segundo rotor contrarrotativo para un impacto secundario, duplicando la fuerza de trituración y asegurando una colisión completa del material. La forma de las partículas de arena terminadas es ajustable con excelente calidad.

• Criba vibratoria circular de tres pisos 3YKZ3070: Capacidad de 400 a 500 toneladas por hora, impulsada por un motor de 45 kW. Funciona en combinación con la segunda criba para la clasificación en varias etapas de material triturado y moldeado.

• Criba vibratoria circular de tres pisos 3YKZ2070: Capacidad de 240 a 300 toneladas por hora, impulsada por un motor de 45 kW. Junto con el 3YKZ3070, clasifica el material en fracciones de múltiples tamaños con alta eficiencia de cribado.

• Cintas Transportadoras: Múltiples unidades dispuestas a lo largo de la línea para transferencia de material entre equipos y acopio de productos terminados.

Flujo del proceso de producción

La línea opera en un flujo de proceso seco: el alimentador vibratorio alimenta la trituradora de martillos para la trituración primaria, luego el productor de arena de doble rotor realiza la producción y conformación de la arena, seguido por cribas vibratorias circulares para su clasificación. La configuración es compacta con una inversión relativamente baja y un funcionamiento estable y eficiente.

• Alimentación de materia prima: la materia prima de piedra caliza se carga en la tolva del alimentador vibratorio mediante un cargador. El alimentador utiliza la fuerza de vibración para descargar el material de manera uniforme y continua en la entrada de la trituradora de martillos, lo que garantiza un funcionamiento a plena carga con una alimentación uniforme.

• Trituración primaria: la piedra caliza ingresa a la trituradora de martillos donde martillos giratorios de alta velocidad impactan y trituran la piedra. El material que alcanza el tamaño de partícula requerido se descarga a través de las barras de la rejilla inferior y se transporta a la siguiente etapa. La trituradora de martillos logra una trituración primaria efectiva en una sola pasada.

• Fabricación y conformación de arena: El material pretriturado se introduce en la máquina de arena de doble rotor para su posterior trituración y conformación. Los agregados son primero golpeados por los martillos del rotor superior y luego arrojados a alta velocidad hacia el rotor inferior que gira en sentido contrario. Este diseño de doble rotor ofrece una trituración potente con partículas de arena acabadas con forma cúbica. El tamaño de las partículas de salida es ajustable con una alta eficiencia de producción.

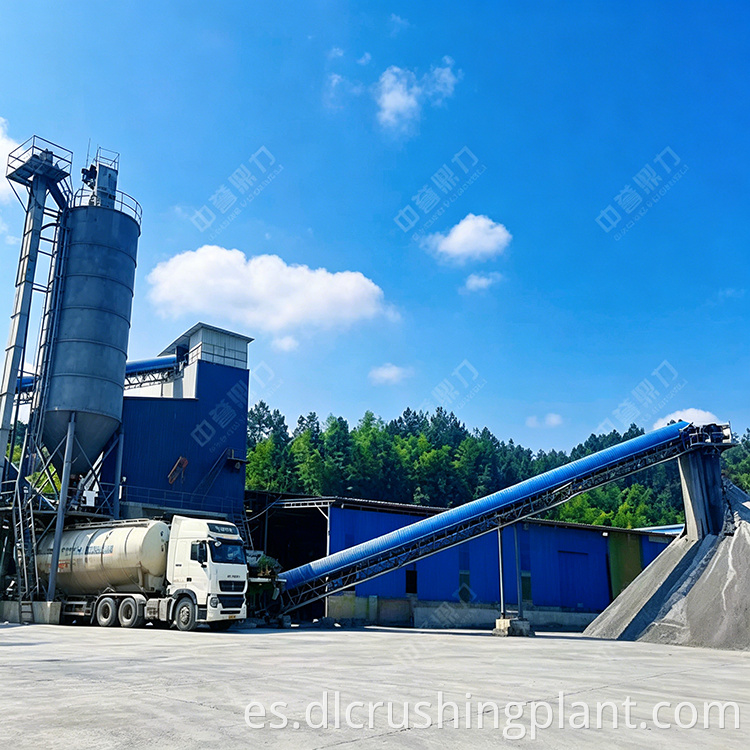

• Cribado y clasificación: El material moldeado se transporta a cribas vibratorias circulares para su clasificación en varias etapas. Mediante la operación combinada de las dos cribas, el material se separa con precisión en productos terminados de diversas especificaciones. La arena y los agregados fabricados cribados se transportan mediante cintas transportadoras a las respectivas pilas de almacenamiento.

• Control de polvo y protección ambiental: toda la línea de producción está cerrada y sellada, lo que previene eficazmente la dispersión de polvo y la contaminación ambiental. Como línea de proceso seco, no se requiere agua, lo que elimina las necesidades de tratamiento de aguas residuales y mejora aún más el respeto al medio ambiente.

Ventajas principales de rendimiento

• Configuración compacta con baja inversión: la línea cuenta solo con una trituradora de martillos, una máquina fabricadora de arena de doble rotor y dos cribas vibratorias como unidades de procesamiento centrales. Este enfoque simplificado da como resultado una inversión inicial relativamente baja, lo que lo convierte en una solución rentable ideal para proyectos de arena manufacturada de tamaño pequeño y mediano.

• Excelente calidad del producto terminado: La máquina fabricadora de arena de doble rotor emplea un diseño exclusivo de doble rotor que ofrece un rendimiento excepcional de trituración y conformación. La arena y los agregados fabricados terminados presentan una forma de partícula cúbica, una distribución de tamaño bien graduada y un tamaño de partícula de salida ajustable para cumplir con las diferentes especificaciones del producto.

• Alta eficiencia de producción: la trituradora de martillos logra una trituración primaria efectiva en una sola pasada, mientras que la máquina de arena de doble rotor mejora la eficiencia de la producción de arena a través de rotores contrarrotativos que duplican la fuerza de trituración. Las capacidades de los equipos están bien adaptadas en todas las etapas, lo que garantiza una producción continua fluida y eficiente.

• Proceso seco respetuoso con el medio ambiente: El proceso de fabricación de arena seca no requiere agua durante todo el ciclo de producción, evitando por completo problemas de tratamiento de lodos y aguas residuales. El diseño cerrado controla eficazmente las emisiones de polvo, lo que permite una producción limpia y respetuosa con el medio ambiente que cumple con los estándares modernos de fabricación ecológica.

• Bajo costo operativo y fácil mantenimiento: con menos unidades de equipo, la inspección y el mantenimiento diarios se simplifican significativamente. El proceso seco elimina el consumo de agua y los costos de tratamiento de aguas residuales. El consumo general de energía es manejable, lo que mantiene los costos de operación y mantenimiento a largo plazo relativamente bajos.

Preguntas frecuentes

P1: ¿Cómo logra la máquina fabricadora de arena de doble rotor una calidad de arena superior?

La máquina fabricadora de arena de doble rotor utiliza dos rotores contrarrotativos. El material es primero golpeado por los martillos del rotor superior y luego impulsado a alta velocidad hacia el rotor inferior que gira en la dirección opuesta, duplicando la fuerza de trituración y asegurando una colisión completa del material. Esto produce partículas de arena de forma cúbica con una distribución bien graduada y un tamaño de salida ajustable.

P2: ¿Cuáles son las ventajas del proceso de fabricación de arena seca en comparación con los procesos húmedos?

El proceso seco no requiere agua durante todo el ciclo de producción, lo que elimina por completo los problemas de tratamiento de lodos y aguas residuales asociados con los procesos húmedos. Combinado con el diseño completamente cerrado que controla las emisiones de polvo, logra una producción limpia al tiempo que reduce los costos operativos relacionados con el consumo de agua y la gestión de aguas residuales.

P3: ¿Para qué tipos de proyectos es adecuada esta línea de producción?

Esta línea produce arena y agregados bien formados en múltiples especificaciones, adecuados para plantas dosificadoras de concreto y aplicaciones de construcción en general. Su configuración compacta y su baja inversión lo hacen particularmente ideal para proyectos pequeños y medianos de arena manufacturada que buscan soluciones rentables con alta eficiencia de producción.
