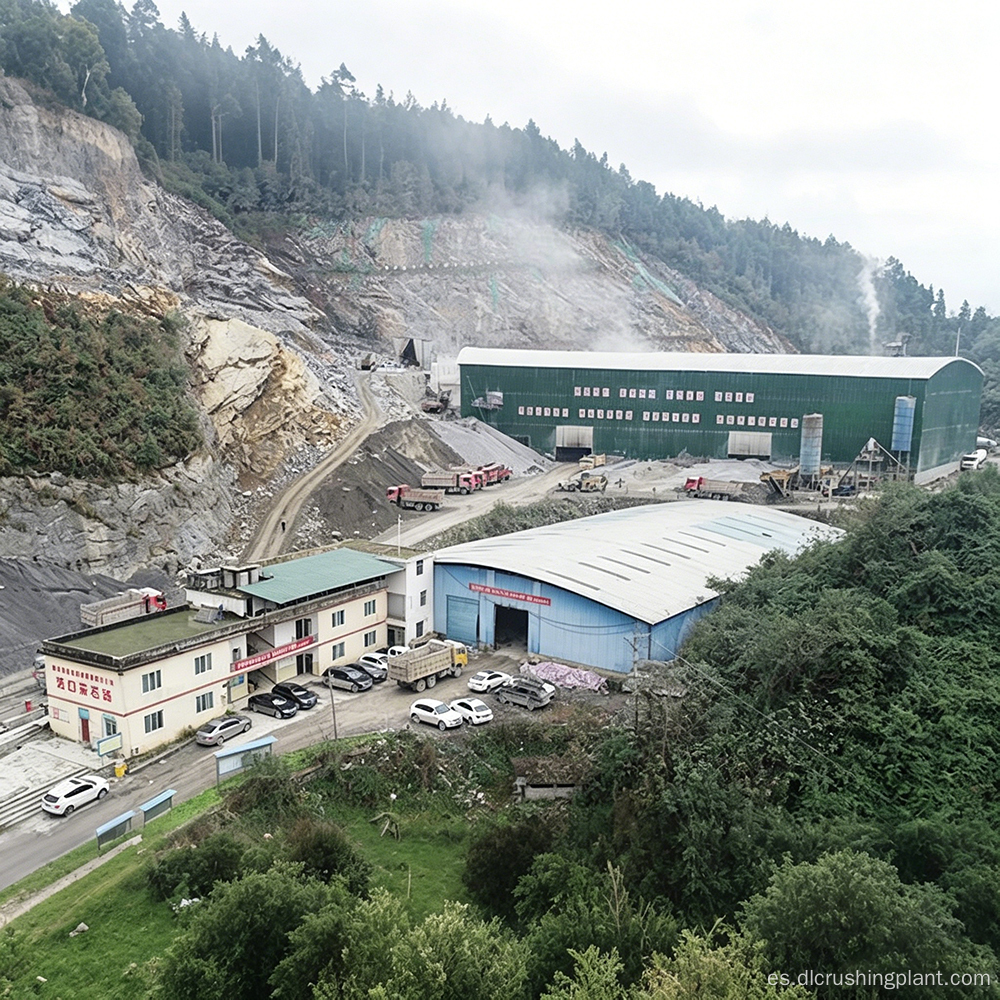

Configuración estándar de la solución de línea de producción de agregados de piedra caliza del sudeste asiático para minería ecológica

Escala del proyecto: 1.000 toneladas por hora, con una producción anual de aproximadamente 3 millones de toneladas; producción simultánea de seis grados de productos terminados. Escenarios de aplicación: Materiales de dureza media a baja como piedra caliza; productos terminados suministrados a patios de vigas de trenes de alta velocidad, proyectos de pavimentación de carreteras y plantas de concreto premezclado. Desafíos clave: Los equipos tradicionales de trituración de dos etapas a menudo implican altos costos de inversión; las líneas de producción de miles de toneladas suelen incurrir en altos costos de mano de obra e implican procedimientos de arranque y parada engorrosos; la mala forma de las partículas de los productos terminados dificulta el suministro directo a proyectos de infraestructura de alto nivel; Una proporción significativa de los costos de protección ambiental hace que los costos totales sean difíciles de controlar. Aspectos destacados de la solución: La trituradora de martillos pesados ​​DLPCZ1620 funciona a entre 500 y 800 t/h con una abertura de alimentación de 800 mm para procesamiento en una sola pasada; junto con la trituradora moldeadora DLPCX1220, mejora la redondez de la piedra No. 13 en un 25%; seis cribas vibratorias circulares producen simultáneamente cuatro tamaños de producto terminado: 0-5, 5-10, 10-20 y 20-31,5 mm; El arranque/parada con un solo botón del DCS con monitoreo en tiempo real de 12 parámetros mediante visualización 3D reduce la mano de obra en un 40 % y mejora la eficiencia de resolución de fallas en un 60 %; El pesaje automático RFID + carga inteligente garantiza un margen de error de ±0,5%; La optimización del algoritmo PID reduce el consumo de energía específico en un 18 %, la frecuencia de reemplazo de piezas de desgaste de la trituradora de martillos en un 40 % y los costos de mantenimiento anual en casi un 30 %.

Tolva de mineral crudo → Alimentador vibratorio DLZD2050 (alimentación uniforme de 500 a 1000 t/h con protección contra sobrecarga) → Trituradora de martillos de servicio pesado DLPCZ1620 (diseño de cámara profunda con tamaño de alimentación de ≤800 mm para trituración primaria; cabezas de martillo de aleación de alto contenido de cromo con una vida útil un 30 % más larga) → Trituradora moldeadora DLPCX1220 (trituración y conformación fina de 400 a 450 t/h; 25% de mejora en la redondez del agregado No. 13) → Seis cribas vibratorias circulares (clasificación sincronizada en cuatro especificaciones: 0–5/5–10/10–20/20–31,5 mm) → Silo de producto terminado → Sistema de carga inteligente

Toda la línea está controlada centralmente por un sistema de control inteligente DCS, que permite el arranque/parada con un solo botón y el funcionamiento automático según secuencias preestablecidas. El apagado automático del enclavamiento evita fallas en cascada en caso de mal funcionamiento. El monitoreo en tiempo real de 12 parámetros detecta anomalías tempranamente. La identificación y el pesaje automáticos RFID eliminan el fraude humano. El sistema de carga inteligente utiliza control cuantitativo PLC con un margen de error de ±0,5%.

Diseño de proceso: Flujo de proceso corto personalizado para materiales de dureza media a baja, como piedra caliza, que combina una trituradora de martillos pesados ​​y una trituradora moldeadora. Esto reduce la cantidad de unidades de equipo en comparación con la trituración tradicional de dos etapas, lo que reduce los costos de inversión entre un 18 % y un 22 %. Fabricación de equipos: Producción interna de la trituradora de martillos pesados ​​DLPCZ1620, la trituradora conformadora DLPCX1220, el alimentador DLZD2050 y seis cribas vibratorias circulares; Los cabezales de martillo de aleación con alto contenido de cromo ofrecen una vida útil un 30% más larga que los modelos comparables. Instalación y puesta en servicio: el sistema DCS está preinstalado y preconfigurado, lo que permite una rápida integración y puesta en servicio en el sitio. La duración total del proyecto es más corta que la de proyectos industriales comparables, lo que garantiza una puesta en marcha a tiempo. Gestión de operación y mantenimiento: una garantía de dos años para toda la máquina y un período de garantía para los componentes principales que duplica el estándar de la industria. Se proporciona diagnóstico remoto de fallas y guía de operación diaria, junto con informes de datos de distribución del tamaño de partículas y consumo de energía de pruebas de trituración de muestras.

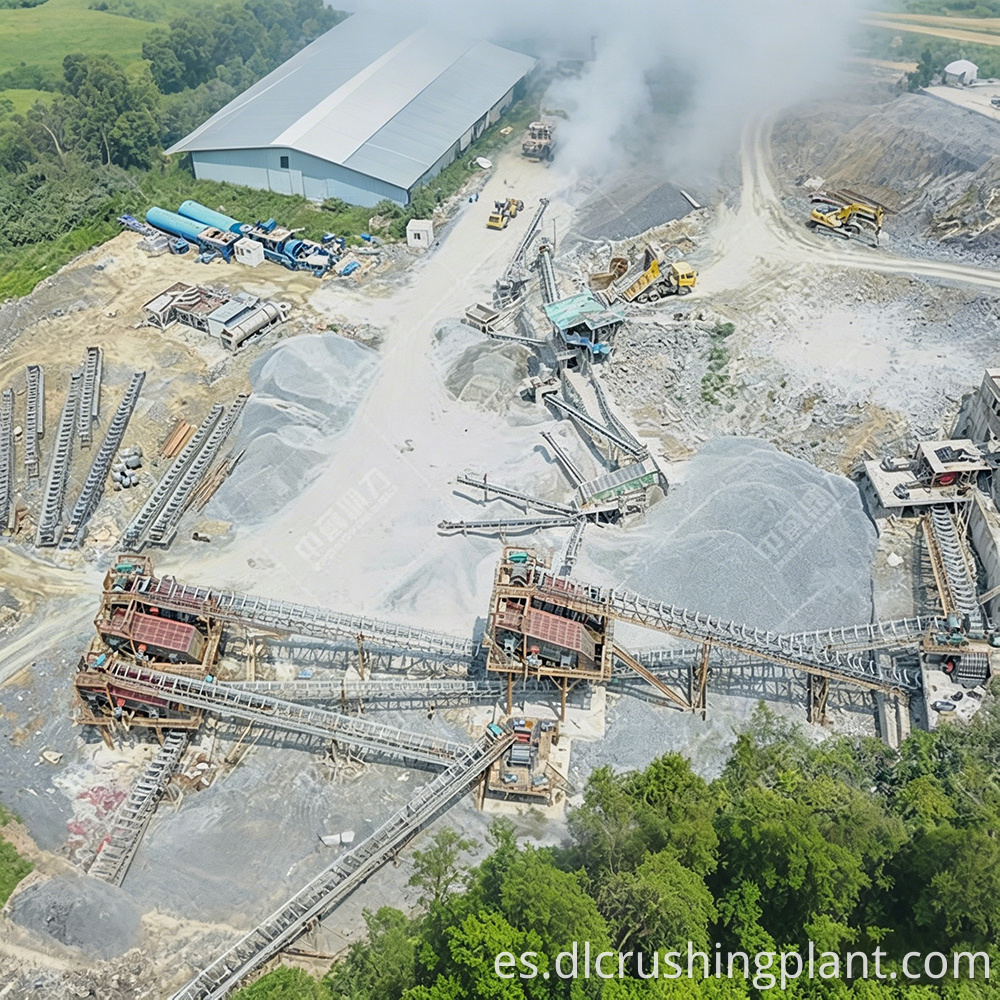

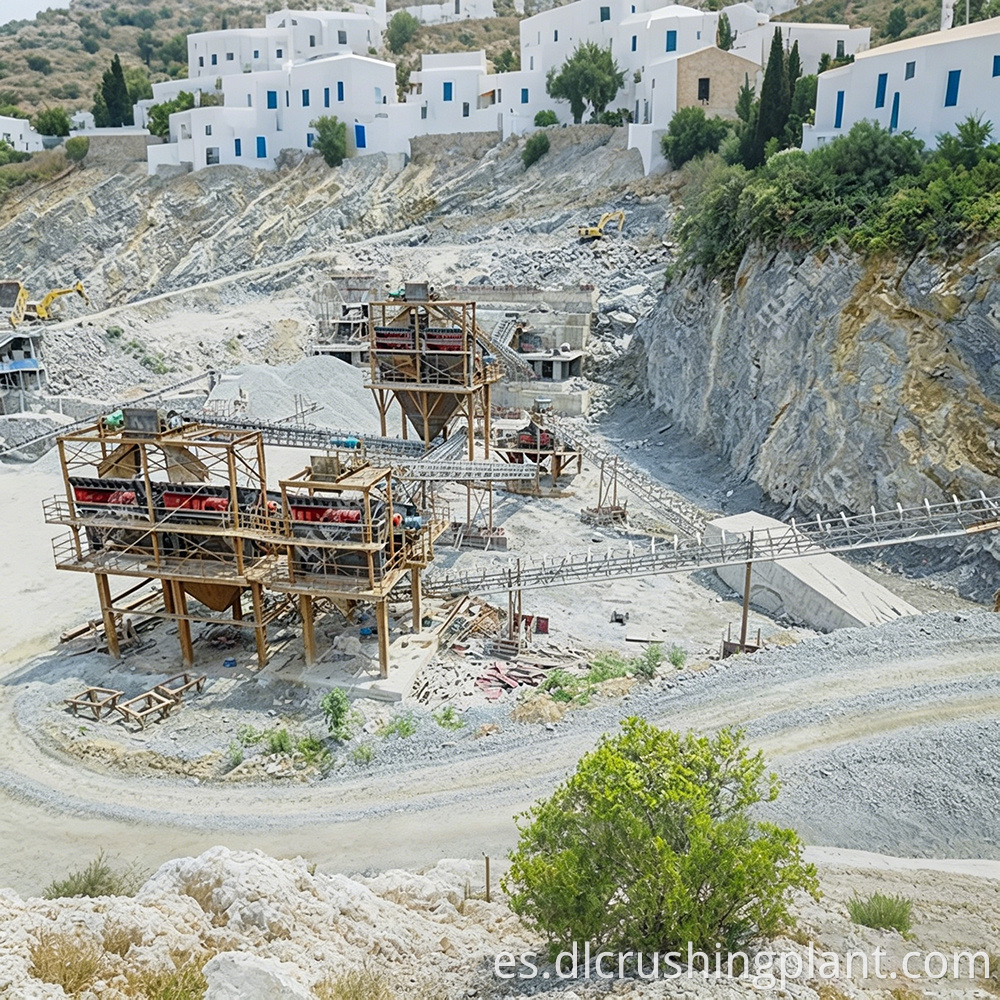

El proyecto de la línea de producción de agregados de piedra caliza de 1.000 toneladas por día en Quang Ninh, Vietnam, comenzó a operar en agosto de 2022 con una capacidad de producción anual de 3 millones de toneladas. Toda la línea está equipada con una trituradora de martillos de servicio pesado DLPCZ1620, una trituradora conformadora DLPCX1220, un alimentador DLZD2050 y seis cribas vibratorias circulares, todos integrados con el sistema de control central inteligente DCS. Desde la puesta en servicio, la tasa de cumplimiento de la producción por hora ha superado el 98%. El producto terminado presenta una forma de partícula redondeada y una gradación estable, suministrando directamente pavimento de carreteras locales y plantas de concreto premezclado. Tras la implementación del sistema de carga inteligente y pesaje automático RFID, los costos de mano de obra se han reducido en un 40%, el consumo de energía unitaria en un 18% y la frecuencia de reemplazo de las piezas de desgaste de la trituradora de martillos en un 40%. Los costos de mantenimiento anual se han reducido en casi un 30% y la inversión total es un 12% menor que la de proyectos similares. Según los comentarios de los clientes, el período de recuperación se estima entre 2 y 2,5 años.

P: ¿Es factible triturar piedra caliza en una sola pasada utilizando una trituradora de martillos pesada?

R: La piedra caliza es un material de dureza media a baja. La trituradora de martillos pesados ​​DLPCZ1620, con su diseño de cámara profunda, puede procesar directamente mineral en bruto con un tamaño de alimentación de ≤800 mm, produciendo un producto terminado en una sola etapa de trituración gruesa. Cuando se combina con la trituradora de conformación DLPCX1220 para trituración fina y conformación, esta configuración reduce la cantidad de unidades requeridas en comparación con el proceso tradicional de dos etapas de trituradora de mandíbulas + trituradora de cono, lo que reduce los costos de adquisición entre un 18% y un 22%, mientras que la forma de las partículas del producto final aún cumple con los requisitos para los patios de vigas de trenes de alta velocidad y el pavimento de carreteras.

P: ¿Cuántos operadores se necesitan para una línea de producción de mil toneladas por día?

R: El sistema de control central inteligente DCS admite inicio/parada con un solo botón para toda la línea. Doce parámetros se monitorean en tiempo real y se muestran visualmente en 3D en la pantalla de control central. Los sistemas de pesaje automático y carga inteligente RFID reducen los costos de mano de obra en un 40%. Equipos de trituración de canteras respetuosos con el medio ambiente. La producción diaria requiere sólo de 1 a 2 operadores en la sala de control. El sistema cuenta con alarmas de falla automáticas y apagados interconectados, lo que mejora la eficiencia de resolución de fallas en un 60 %.

P: ¿Se pueden ajustar de manera flexible las especificaciones del producto terminado?

R: Las seis cribas vibratorias circulares pueden ajustar el tamaño de sus mallas según la demanda, produciendo simultáneamente cuatro especificaciones de producto terminado: 0 a 5 mm, 5 a 10 mm, 10 a 20 mm y 20 a 31,5 mm. Esto cumple con los diferentes requisitos de gradación de los trenes de alta velocidad, las carreteras y las plantas comerciales de concreto. Una solución rentable para el procesamiento de piedra caliza. Si es necesario ajustar la proporción de especificaciones, se puede establecer directamente en el sistema de control central sin necesidad de detener la producción para realizar modificaciones.

P: ¿Cuál es el período de recuperación?

R: Tomando como ejemplo una línea de producción de 3 millones de toneladas por año y a escala de mil toneladas, la inversión total es un 12% menor que la de proyectos industriales similares. La carga optimizada por DCS reduce el consumo de energía específico en un 18 %, mientras que la frecuencia de reemplazo de las piezas de desgaste de la trituradora de martillos se reduce en un 40 % y los costos de mantenimiento anual se reducen en casi un 30 %. Cálculos exhaustivos indican que el período de recuperación de la inversión se puede controlar en un plazo de 2 a 2,5 años en la planta de trituración y procesamiento de piedra caliza. El equipo viene con una garantía de dos años y el período de garantía para los componentes principales es el doble del estándar de la industria.

Envíe sus requisitos para recibir una propuesta y cotización gratuita. Programe una consulta individual con un ingeniero. Descargue materiales de estudio de caso para la línea de producción de agregados de piedra caliza de 1000 toneladas por día.
