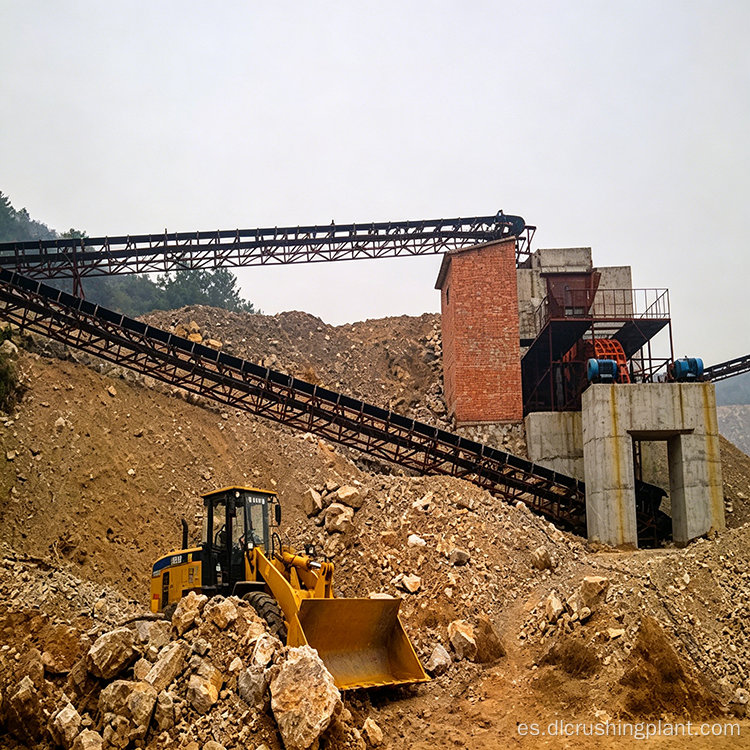

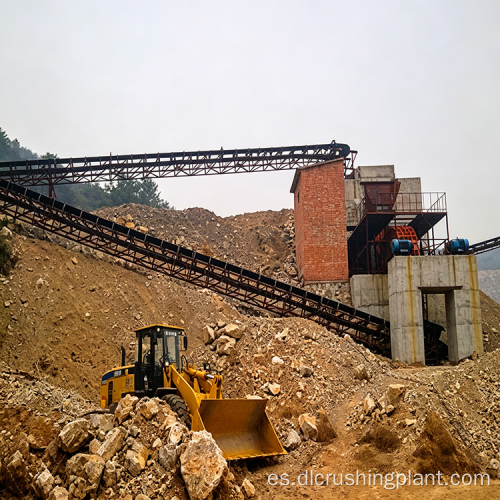

Planta trituradora de martillos de alta capacidad con criba vibratoria para producción de agregados y arena de construcción Bluestone

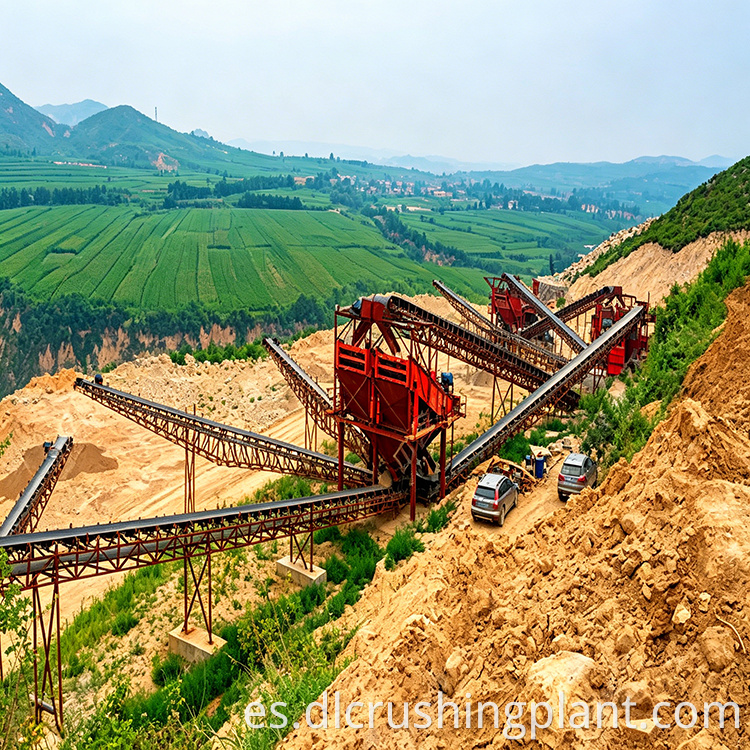

Descripción general del proyecto

Esta línea de producción de trituración y cribado está diseñada para piedra azul y otros agregados mineros. Emplea un proceso de trituración y conformación de una sola etapa que consta de una trituradora de martillos de alta resistencia y una máquina conformadora de martillos, logrando una clasificación precisa de los agregados terminados en diversas especificaciones a través de un cribado de dos etapas. Está diseñado principalmente para satisfacer las demandas de producción a gran escala de agregados de arena y grava para la construcción.

Configuración del equipo principal

La línea consta de tres categorías de equipos principales más cintas transportadoras para transferencia de material:

• Alimentador Vibratorio DLZGC1538: Capacidad horaria de 400 a 700 toneladas, impulsado por dos motores de 6,3 kW. Introduce materias primas de manera uniforme y constante en la trituradora de martillos, asegurando un suministro continuo de material para operaciones de trituración posteriores.

• Trituradora de Martillos de Servicio Pesado DLPCZ1815: Equipo de trituración primaria con capacidad horaria de 400 a 900 toneladas, impulsado por dos motores de 250 kW. Utiliza un impacto de martillo giratorio de alta velocidad para una trituración potente en una sola pasada, logrando una alta relación de trituración con un tamaño de partícula de salida ajustable.

• Máquina perfiladora de martillos XPC1213: Capacidad de producción de 300 a 350 toneladas por hora, impulsada por dos motores de 160 kW. Refina aún más la forma de las partículas del material triturado, produciendo partículas acabadas de forma cúbica con una morfología de grano superior.

• Cribas Vibratorias (6 unidades): Dos cribas de doble piso 2YKZ2670 para cribado primario, dos cribas de triple piso 3YKZ2670 y dos cribas de triple piso 3YKZ2060 para cribado secundario. Capacidad horaria de 180 a 400 toneladas, potencias de 30 a 45 kW. La configuración de varias plataformas permite una clasificación precisa en múltiples especificaciones de tamaño de partículas con una alta eficiencia de cribado.

• Cintas transportadoras: Varias unidades responsables de la transferencia de material entre equipos y el transporte de productos terminados a las reservas.

Flujo del proceso de producción

La línea adopta un proceso de trituración y conformación de una sola etapa: una trituradora de martillos de servicio pesado para la reducción primaria más una máquina de conformación de martillos para el refinamiento de partículas, complementado con una clasificación de criba vibratoria de dos etapas. La configuración se optimiza con bajos costos de inversión y un funcionamiento estable y eficiente.

• Alimentación de materia prima: Bluestone y otras materias primas se descargan en la tolva del alimentador vibratorio. El alimentador utiliza fuerza vibratoria para transportar uniformemente el material a la entrada de la trituradora de martillos de servicio pesado, lo que garantiza un funcionamiento a plena carga con una velocidad de alimentación constante.

• Trituración y conformación: El material que ingresa a la trituradora de martillos de servicio pesado se tritura vigorosamente mediante el impacto del martillo giratorio de alta velocidad, logrando una conformación en un solo paso. Luego, el material triturado ingresa a la máquina formadora de martillos para refinar la forma de las partículas, eliminando las partículas en forma de agujas y escamas. La forma de las partículas del producto final es ajustable y de forma cúbica.

• Cribado y clasificación: El material mezclado triturado y moldeado se transporta a cribas vibratorias circulares para un cribado en dos etapas. La primera etapa separa preliminarmente los materiales gruesos y finos, mientras que la segunda etapa realiza una clasificación precisa. Los productos terminados se filtran según diversas especificaciones de arena y agregados de construcción y luego se almacenan por separado.

Ventajas principales de rendimiento

• Inversión económica y configuración optimizada: El equipo de trituración de núcleos consta de solo una trituradora de martillos de alta resistencia y una máquina formadora de martillos, lo que elimina la trituración en varias etapas. Esta solución completa presenta bajos costos de equipo e ingeniería civil, y ofrece una excelente rentabilidad para proyectos de procesamiento de agregados pequeños y medianos.

• Trituración de una sola pasada para alta eficiencia: La trituradora de martillos de alta resistencia logra la forma del producto final en una sola pasada con una alta relación de trituración y un tamaño de partícula de salida ajustable. Las capacidades de los equipos están bien adaptadas en todas las etapas, lo que garantiza un funcionamiento estable y satisface las demandas continuas de producción a gran escala.

• Excelente forma del producto: Después del procesamiento con la máquina formadora de martillos, el agregado terminado presenta una forma cuboide redondeada con bajo contenido de partículas en forma de agujas y escamas. La gradación bien equilibrada cumple eficazmente con los requisitos de calidad para los agregados de arena y grava en diversos proyectos de construcción.

• Bajo consumo de energía y fácil mantenimiento: el diseño optimizado del proceso requiere menos unidades de equipo, lo que resulta en un menor consumo de energía y costos de mantenimiento. Las inspecciones de rutina y los reemplazos de piezas de desgaste se simplifican, lo que reduce los requisitos de mano de obra operativa.

Preguntas frecuentes

P1: ¿Cuál es la ventaja de utilizar un proceso de trituración y conformación de una sola etapa en lugar de una trituración de varias etapas?

La configuración de una sola etapa utiliza una trituradora de martillos de alta resistencia y una máquina formadora de martillos, lo que elimina la necesidad de múltiples etapas de trituración. Este enfoque simplificado reduce la inversión en equipos y en ingeniería civil y, al mismo tiempo, logra una alta relación de trituración con un tamaño de partícula de salida ajustable, lo que ofrece una excelente rentabilidad para proyectos de procesamiento de agregados.

P2: ¿Cómo garantiza el sistema de cribado de dos etapas una clasificación precisa del agregado?

El sistema utiliza seis cribas vibratorias circulares en dos etapas. La primera etapa con cribas de dos pisos separa preliminarmente los materiales gruesos y finos, mientras que la segunda etapa con cribas de tres pisos realiza una clasificación precisa en múltiples especificaciones. Esta combinación de plataformas múltiples ofrece una alta eficiencia de cribado y una clasificación precisa del tamaño de partículas para productos terminados.

P3: ¿Qué tipos de productos terminados puede producir esta línea de producción?

La línea produce agregados de arena y grava para la construcción en diversas especificaciones a través de su proceso de trituración, conformación y cribado de dos etapas en una sola etapa. Después del procesamiento con la máquina moldeadora de martillo, los agregados terminados presentan una forma cúbica redondeada con un bajo contenido de partículas en forma de aguja y escamas y una gradación bien equilibrada, lo que cumple con los requisitos de calidad para diversas aplicaciones de construcción.
