Trituradora de martillos avanzada para la producción de arena caliza con sistema integrado de mezcla de minerales y mortero

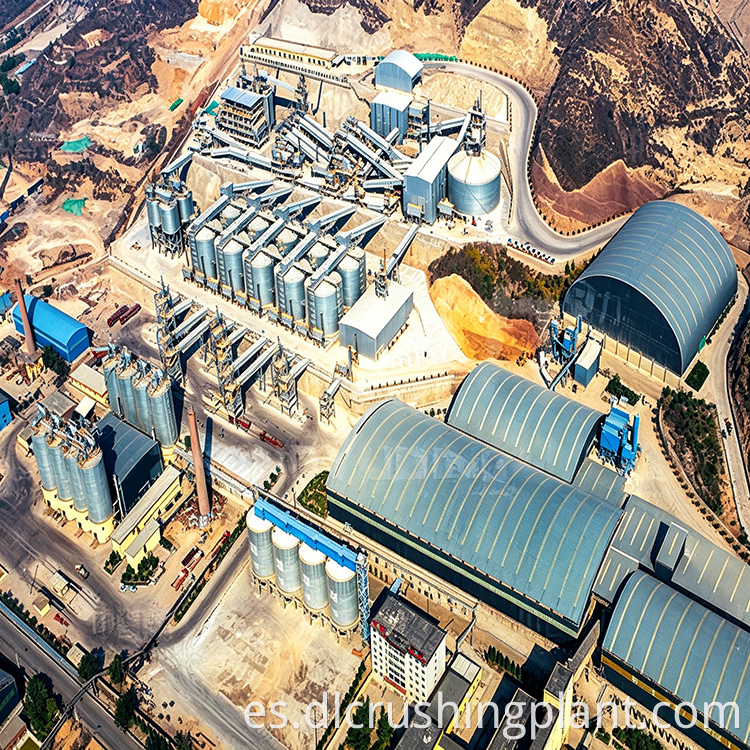

Descripción general del proyecto

Esta línea de producción está diseñada para procesar piedra caliza con enfoque en la producción multiproducto. Integra la producción de agregados de arena y grava, la preparación de mortero mezclado en seco y la purificación de aditivos minerales ultrafinos en un solo sistema. La línea produce simultáneamente arena y grava terminadas en múltiples especificaciones, mortero mezclado en seco y aditivos minerales compuestos. Está diseñado para satisfacer las necesidades de suministro agregado para construcciones prefabricadas, empresas de mortero premezclado y proyectos de infraestructura de alto nivel.

Configuración del equipo principal

La línea de producción consta de seis categorías de equipos principales junto con un sistema de gestión inteligente:

• Alimentador Vibratorio ZGC2260: Capacidad horaria de 1.800 a 2.200 toneladas, impulsado por dos motores de 37 kW. Alimenta materias primas de manera constante y uniforme a la trituradora primaria, asegurando operaciones de trituración continuas aguas abajo.

• Trituradora de impacto de martillo de servicio pesado PCZ2122: Capacidad por hora de 1.800 a 2.200 toneladas, impulsada por un motor de 1.000 kW (6 polos). Realiza una potente trituración primaria de piedra caliza mediante impacto de martillo rotacional de alta velocidad, presentando una alta relación de trituración y un tamaño de partícula de salida controlable.

• Trituradora Conformadora PC1826: Capacidad horaria de 800 a 1200 toneladas, impulsada por un motor de 800 kW (6 polos). Realiza un conformado fino secundario en material triturado grueso, eliminando partículas en forma de agujas y escamas para obtener agregados redondeados con gradación mejorada.

• Criba vibratoria de aceite fino 3YKZ3680: Capacidad de 200 a 800 toneladas por hora, impulsada por dos motores de 55 kW. La lubricación con aceite fino mejora la estabilidad y la durabilidad, clasificando con precisión el material triturado a través de múltiples capas de criba.

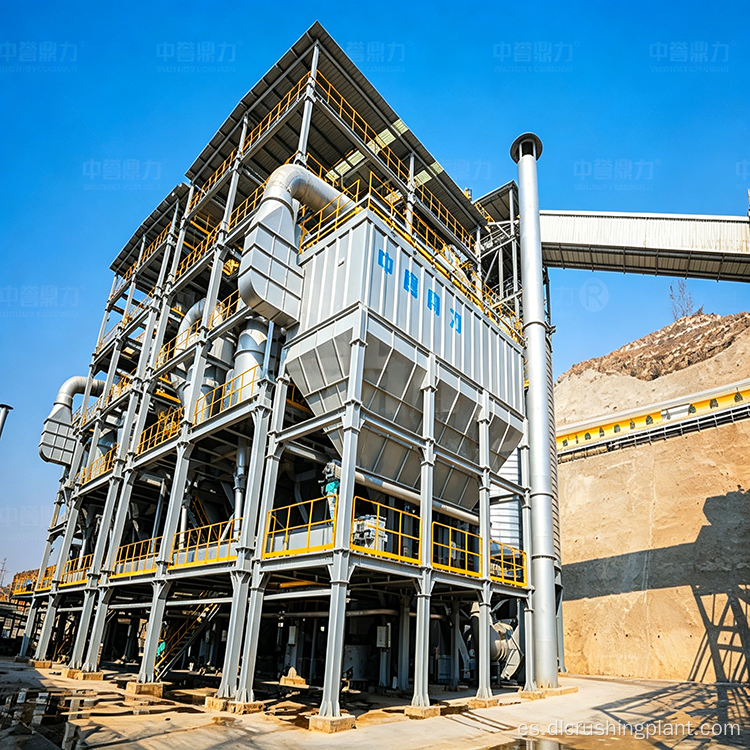

• Torres Arenadoras SM300: Capacidad horaria de 250 a 270 toneladas, potencia total de 1.900 kW. Estructura estilo torre que integra trituración, producción de arena y clasificación. Produce arena fabricada con excelente forma de partículas y módulo de finura ajustable que cumple con los requisitos de arena para concreto de alta calidad.

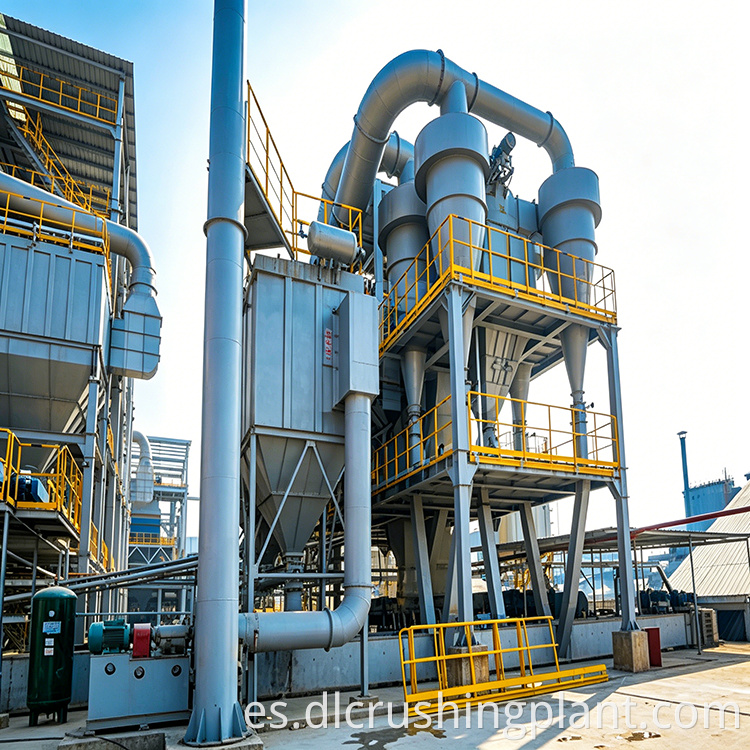

• Torres de Separación de Polvo FX400: Capacidad de 270 a 300 toneladas por hora, potencia total de 1.900 kW. Utiliza clasificación centrífuga de flujo bifásico gas-sólido para separar el polvo de roca y las partículas ultrafinas, purificando mezclas minerales ultrafinas mientras almacena centralmente el polvo recolectado para la utilización completa de los recursos de polvo.

• Sistema de gestión inteligente: permite el monitoreo en tiempo real del estado del equipo durante todo el proceso, la optimización dinámica del consumo de energía e inspecciones no tripuladas, lo que reduce significativamente los costos de mano de obra y mantenimiento al tiempo que mejora la eficiencia operativa general.

Flujo del proceso de producción

La línea emplea un proceso de trituración de dos etapas: trituración por impacto de martillo de alta resistencia para reducción primaria seguida de trituradora de conformación para conformación fina, complementado con torres de clasificación de polvo y producción de arena en un diseño compacto que garantiza un flujo de material fluido.

• Alimentación de materia prima: La piedra caliza se descarga en la tolva del alimentador vibratorio, que transporta el material de manera uniforme y continua a la entrada de la trituradora primaria, lo que garantiza condiciones de alimentación uniformes a plena carga.

• Trituración primaria: el material se tritura vigorosamente mediante el impacto del martillo a alta velocidad y el rebote de la placa de impacto. Las partículas que cumplen con los requisitos de tamaño se descargan a través de las barras del tamiz inferior, mientras que el material de gran tamaño circula dentro de la cámara de trituración hasta alcanzar las especificaciones.

• Conformación: El material triturado grueso ingresa a la trituradora de conformación para su procesamiento secundario. La acción de esmerilado y moldeado entre las cabezas de los martillos y las placas de revestimiento elimina los bordes afilados y las formas de escamas, mejorando la forma, la gradación y el rendimiento de la unión de las partículas con el concreto.

• Cribado y clasificación: El material moldeado se transporta a la criba vibratoria de aceite fino para un cribado de varias etapas. Los tamaños de malla de la pantalla se configuran según las especificaciones del producto terminado. El material se clasifica en diferentes tamaños de partículas y se almacena en silos separados, y una porción se envía para su posterior procesamiento de arena.

• Fabricación de arena y separación de polvo: El material cribado de tamaño adecuado ingresa a la torre de producción de arena para la trituración por impacto de eje vertical y los ciclos de cribado de múltiples etapas para producir arena fabricada con una gradación precisa. El polvo fino generado durante la producción ingresa a la torre de clasificación para la separación centrífuga de polvo de piedra y aditivos minerales ultrafinos. Los aditivos ultrafinos se pueden vender como aditivos para concreto de alto rendimiento, mientras que el mortero mezclado en seco se suministra directamente a los fabricantes de premezclado, lo que garantiza la utilización de materiales de alto valor durante todo el proceso.

Ventajas principales de rendimiento

• Alta capacidad y eficiencia líder: la capacidad del equipo se compara científicamente en todas las etapas, desde la alimentación y la trituración hasta el cribado y la producción de arena. El diseño estructural de alta resistencia soporta un funcionamiento continuo prolongado a plena carga, satisfaciendo las demandas de producción industrial a gran escala.

• Equipo multifuncional, gama diversa de productos: un solo lote de materia prima produce simultáneamente arena y grava, mortero mezclado en seco y aditivos ultrafinos fabricados con múltiples especificaciones, lo que permite una orientación flexible a los mercados posteriores, incluidas las empresas de construcción prefabricada y mortero premezclado.

• Alto nivel de inteligencia: el sistema inteligente de gestión minera proporciona monitoreo y recopilación de datos centralizados con diagnósticos en tiempo real y alertas tempranas. Los algoritmos dinámicos de ahorro de energía ajustan automáticamente los parámetros operativos, mientras que las inspecciones de rutina no tripuladas reducen significativamente los costos de mano de obra y la intensidad del mantenimiento.

• Producción ecológica y respetuosa con el medio ambiente: el diseño completamente cerrado evita fugas de polvo. La recolección de polvo de alta eficiencia en todos los puntos de generación mantiene las concentraciones de emisiones muy por debajo de los estándares nacionales. Las medidas de reciclaje de aguas residuales y control del ruido incorporan principios de bajas emisiones de carbono y cumplen con los estándares de construcción de minas ecológicas.

Preguntas frecuentes

P1: ¿Qué tipos de productos puede producir esta línea de producción simultáneamente?

Esta línea produce simultáneamente arena y grava terminadas en múltiples especificaciones, mortero mezclado en seco y aditivos minerales compuestos ultrafinos a partir de un solo lote de materia prima. La diversa cartera de productos permite una orientación flexible a los mercados posteriores, incluida la construcción prefabricada, empresas de mortero premezclado y proyectos de infraestructura de alto nivel.

P2: ¿Cómo mejora el sistema de gestión inteligente la eficiencia operativa?

El sistema inteligente de gestión de la mina permite el monitoreo en tiempo real y la recopilación de datos centralizada en toda la línea con diagnósticos automáticos de equipos y alertas tempranas. Utiliza algoritmos dinámicos de optimización de ahorro de energía para ajustar los parámetros operativos y admite inspecciones de rutina no tripuladas, lo que reduce significativamente los costos de mano de obra y la intensidad del mantenimiento al tiempo que mejora la eficiencia general.

P3: ¿Qué medidas de protección ambiental se implementan en esta línea de producción?

La instalación presenta un diseño completamente cerrado que evita las fugas de polvo, con recolección de polvo de alta eficiencia en todos los puntos de generación, lo que mantiene las emisiones muy por debajo de los estándares nacionales. El reciclaje de aguas residuales y las medidas de control del ruido están integradas en todas partes. La torre de separación de polvo también purifica aditivos ultrafinos y almacena el polvo recolectado de manera centralizada, lo que garantiza una utilización de alto valor de todos los recursos de polvo.
