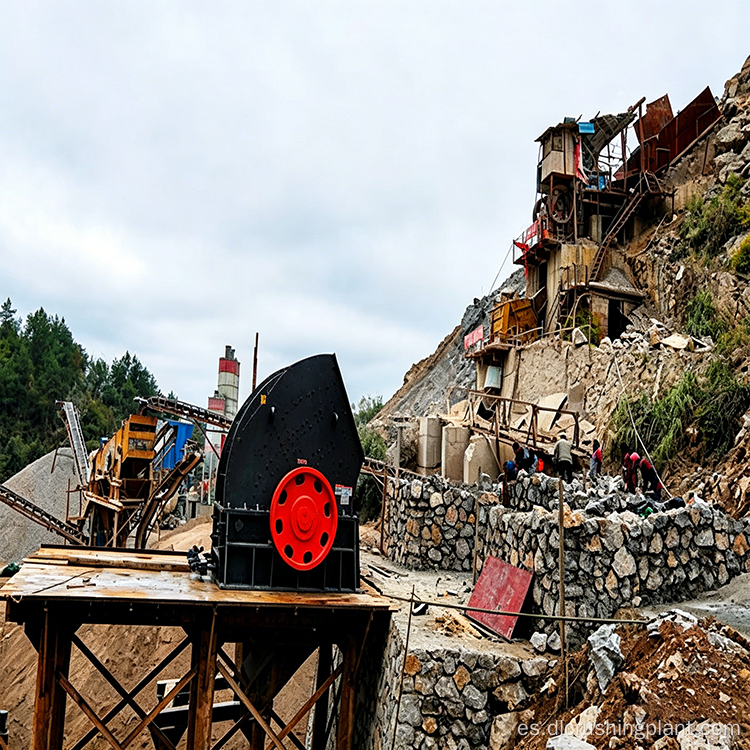

Trituradora de piedra caliza Fabricación de arena Proyecto llave en mano EPC con sistema inteligente y protección ambiental completamente cerrada

Descripción general del proyecto

Este proyecto es una línea de producción de agregados de piedra caliza EPC llave en mano con una inversión total de 130 millones de yuanes, que cubre 90 mu de terreno. Zhongyu Dingli proporcionó la solución completa para Maoxin Mining, manejando todo, desde planos de fábrica e ingeniería civil hasta la entrega de equipos, instalación de estructuras de acero, configuración de recolección de polvo, cableado de sistemas inteligentes y puesta en marcha final. El modelo EPC garantiza una estrecha integración entre equipos, obras civiles y sistemas inteligentes, eliminando conflictos posteriores a la instalación, como cintas transportadoras desalineadas o conductos de recolección de polvo que interfieren. El proyecto ha sido oficialmente aceptado y puesto en funcionamiento con éxito.

Configuración del equipo

• Alimentador Vibratorio: DLZGC2050, 1 unidad, capacidad 800 a 1.500 TPH, potencia 22x2 kW. La artesa de servicio pesado con revestimientos resistentes al desgaste maneja directamente grandes bloques de piedra caliza. La velocidad de alimentación es ajustable para mantener una producción sincronizada con las trituradoras posteriores.

• Trituradora de Impacto de Martillos de Servicio Pesado: DLPCZ1820, 1 unidad, capacidad 1.000 a 1.200 TPH, potencia 450x2 kW. Máquina de núcleos para el procesamiento de piedra caliza de dureza media. Las piedras grandes se reducen al tamaño de partícula requerido en una sola pasada, eliminando las trituradoras de mandíbulas o de impacto convencionales entre las etapas primaria y secundaria. Esto acorta el flujo del proceso y reduce el consumo de energía y los puntos de falla.

• Trituradora de Martillos Formadores: DLXPC1220, 1 unidad, capacidad 500 a 600 TPH, potencia 220x2 kW. Dedicado a la corrección de formas. El material del PCZ1820 ingresa para la trituración secundaria y la conformación, lo que reduce significativamente el contenido de agujas y escamas y produce agregados más cercanos a la forma cúbica.

• Criba Vibratoria Circular: DL3YKZ3070, 1 unidad, capacidad 400 a 500 TPH, potencia 45 kW. La criba de tres capas produce simultáneamente múltiples especificaciones comunes de agregados de construcción, con una configuración de criba ajustable a los requisitos del mercado local.

Características de diseño

Inversión en protección ambiental completamente cerrada supera el 22 por ciento

Cada etapa de generación de polvo, incluida la trituración, cribado, transporte y almacenamiento, está encerrada dentro de talleres o pasillos. Los colectores de polvo con cámara de mangas de chorro pulsado cubren todos los puntos de polvo a lo largo de la línea. Las inversiones ambientales totalizaron 29,21 millones de yuanes, lo que representa el 22,46 por ciento de la inversión total: 13,88 millones de yuanes para talleres con estructura de acero completamente cerrados, 10,38 millones de yuanes para equipos de recolección de polvo, 2,4 millones de yuanes para pavimentación de carreteras y 2,55 millones de yuanes para paisajismo. Las concentraciones de polvo en el sitio ahora están por debajo de los estándares nacionales y no hay polvo visible en los pisos de los talleres ni en las superficies de los equipos.

Sistema Inteligente de Gestión Minera

El proyecto incorpora sistemas inteligentes duales Zhongyu Dingli. El sistema de gestión de producción minera proporciona operación centralizada de la sala de control, visualización de datos en tiempo real, inicio y parada con un solo clic y alertas de fallas. El sistema de gestión de ventas e inventario agregado maneja las funciones de finanzas y ventas, incluido el pesaje de vehículos con tarjeta, la carga automática y la impresión automática de recibos, y todos los datos de ventas se cargan para eliminar la conciliación manual diaria.

Cinco silos de acero para envíos las 24 horas

Cinco grandes silos de almacenamiento de acero con una capacidad total de 37.000 toneladas garantizan un suministro ininterrumpido durante las temporadas altas. Los productos terminados se transportan directamente desde las cribas vibratorias a los silos mediante cintas transportadoras. Las bases de los silos cuentan con sistemas automáticos de carga y pesaje: los camiones deslizan tarjetas, el sistema libera el material automáticamente y se detiene cuando está lleno. Todo el proceso no requiere intervención manual, lo que garantiza alta velocidad y bajo desperdicio. El exceso de producción fuera de temporada se puede almacenar y vender directamente durante la temporada alta.

Sistema de agua de sedimentación y recolección de agua de lluvia de tres etapas

El proyecto incluye un sistema separado de alcantarillado pluvial y sanitario con recolección de agua de lluvia, reciclaje de escorrentía superficial y agua de lluvia limpia para lograr una descarga cero de aguas residuales. Esto garantiza que el cliente pase todas las inspecciones ambientales de acuerdo con las regulaciones mineras cada vez más estrictas.

Comparación de selección de equipos

Para proyectos de piedra caliza y dolomita de dureza media, la combinación de trituradora de martillo pesado PCZ más trituradora moldeadora XPC es una configuración estándar de Zhongyu Dingli, y solo el tamaño del modelo varía según la escala:

• Maoxin Mining (este proyecto), 3 millones de toneladas por año: PCZ1820 + XPC1220
• Proyecto Guizhou, 2.000 TPH y 6 millones de toneladas al año: PCZ1820 + XPC1622
• Otros proyectos, 2.500 TPH y 7,5 millones de toneladas al año: PCZ1820 + XPC1622

El PCZ1820 sirve como columna vertebral para la trituración de piedra caliza a mediana y gran escala. La selección de la trituradora de conformación se ajusta según la capacidad objetivo y los requisitos de forma de las partículas, desde XPC1220 hasta XPC1622.

Importancia práctica detrás de los parámetros

• Inversión total de 130 millones de yuanes: rango medio-alto para una escala comparable. El presupuesto adicional se asignó a la planta completamente cerrada, los sistemas de eliminación de polvo, los sistemas inteligentes y los silos de acero, garantizando el cumplimiento normativo, una producción estable y una gestión de ventas estandarizada.

• PCZ1820 única de 1000 a 1200 TPH: la línea cumple con su capacidad de diseño de 1000 toneladas con esta única unidad principal manteniendo al mismo tiempo un margen de capacidad máxima del 20 por ciento, lo que elimina la necesidad de una trituradora adicional de la misma clase.

• Cinco silos con un total de 37.000 toneladas: basado en envíos diarios de 3.000 toneladas, esto permite un suministro continuo durante más de 12 días. El suministro en temporada alta está asegurado y el exceso fuera de temporada se puede almacenar y vender a precios más altos.

• Inversión ambiental de 29,21 millones de yuanes: impacta directamente la vida útil operativa de la mina. Un solo día de suspensión por incumplimiento representa pérdidas de cientos de miles de yuanes, lo que podría superar los ahorros medioambientales iniciales a lo largo de un año. Una inversión ambiental sustancial es rentable.

Preguntas frecuentes

P1: ¿Cuáles son las ventajas del modelo llave en mano EPC para líneas de producción de piedra caliza a gran escala?

El modelo EPC elimina la necesidad de que los propietarios coordinen varios equipos de construcción. El cliente inspecciona sólo el resultado final. La integración entre equipos, ingeniería civil y sistemas inteligentes es más estrecha, lo que evita conflictos como cintas transportadoras desalineadas o conductos de recolección de polvo que interfieren después de la instalación. Esto ahorra importantes problemas de coordinación a los constructores de líneas a gran escala por primera vez.

P2: ¿Cómo mejora la calidad agregada la configuración PCZ1820 más XPC1220?

La trituradora de martillos pesados ​​DLPCZ1820 maneja la trituración primaria, reduciendo la piedra caliza grande al tamaño requerido en una sola pasada. Luego, la trituradora de conformación DLXPC1220 realiza una trituración secundaria y una corrección de forma, lo que reduce significativamente el contenido de agujas y escamas y produce agregados más cercanos a la forma cúbica. Cada máquina tiene una función distinta, lo que hace que la forma de las partículas sea realmente controlable en lugar de dejarse al azar.

P3: ¿Por qué se asignó más del 22 por ciento de la inversión total a la protección del medio ambiente?

El gobierno local impone estrictos requisitos ambientales a las operaciones mineras. En lugar de arriesgarse a un cierre y una rectificación obligatoria, la empresa invirtió 29,21 millones de yuanes por adelantado en talleres completamente cerrados, recolectores de polvo, pavimentación de carreteras y paisajismo. Esto garantiza que las concentraciones de polvo se mantengan por debajo de los estándares nacionales y protege directamente la vida útil operativa de la mina, ya que las pérdidas por suspensión superarían con creces la inversión inicial.
