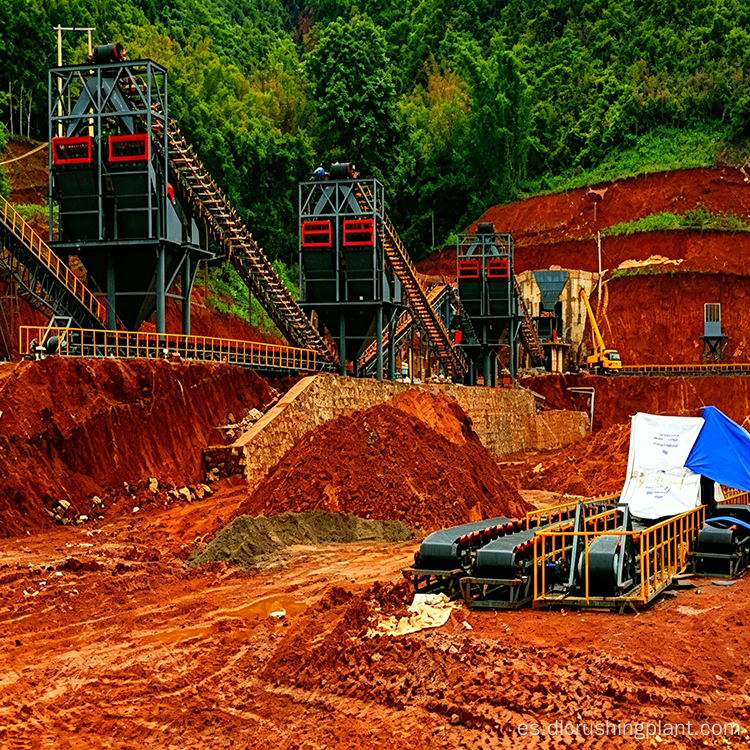

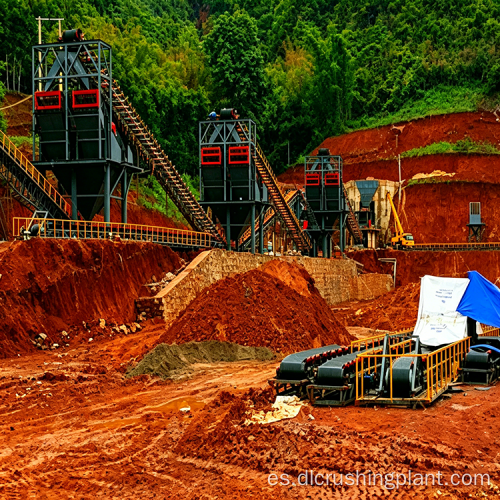

Planta de lavado de arena trituradora de martillo de piedra caliza con tratamiento de aguas residuales para suministro de agregado de concreto premezclado

Descripción general del proyecto

Este proyecto es una línea de producción de agregados de piedra caliza que integra trituración, cribado, lavado de arena y tratamiento de aguas residuales en un diseño unificado. Si bien la mayoría de las operaciones a esta escala se centran únicamente en la trituración y cribado en seco, esta planta incorpora de manera proactiva el lavado de arena y el reciclaje de lodos para garantizar que la arena fabricada cumpla con los límites de contenido de polvo para las plantas de concreto premezclado. La filosofía de diseño se centra en la producción a plena capacidad combinada con la protección del medio ambiente y el reciclaje de recursos: los áridos producidos van directamente a las plantas de hormigón y la lechada de lavado se reutiliza sin vertido. Este enfoque con visión de futuro permitió que la instalación pasara la inspección ambiental en el primer intento.

Lista de configuración del equipo

• Alimentador Vibratorio: DLZGC1550, 1 unidad, capacidad 400 a 900 TPH. La canaleta de servicio pesado con revestimientos resistentes al desgaste evita sobretensiones y atascos de material. La velocidad de alimentación es ajustable para evitar la sobrecarga o la alimentación insuficiente de la unidad principal.

• Trituradora de Martillos de Servicio Pesado: DLPCZ1615, 1 unidad, capacidad 400 a 800 TPH. Logra el tamaño del producto final en una sola pasada; Los trozos de piedra caliza de menos de 800 mm se trituran directamente hasta obtener un material mediano de aproximadamente 60 mm, eliminando la trituradora de mandíbulas y acortando el proceso a una longitud mínima.

• Trituradora de Martillos Formadores: DLXPC1216, 1 unidad, capacidad aproximada de 400 TPH. Dedicado a la trituración secundaria y la conformación, redondeando la forma de las partículas y minimizando la proporción de partículas en forma de aguja y escamosas.

• Cribas Vibratorias de uso liviano: DL2YKQ2470, 2 unidades, capacidad de 70 a 400 TPH cada una. Cribas de dos pisos para separar tamaños de agregados más grandes.

• Cribas Vibratorias de uso liviano: DL3YKQ2470, 2 unidades, capacidad de 70 a 400 TPH cada una. Cribas de tres pisos para producir gradaciones más finas.

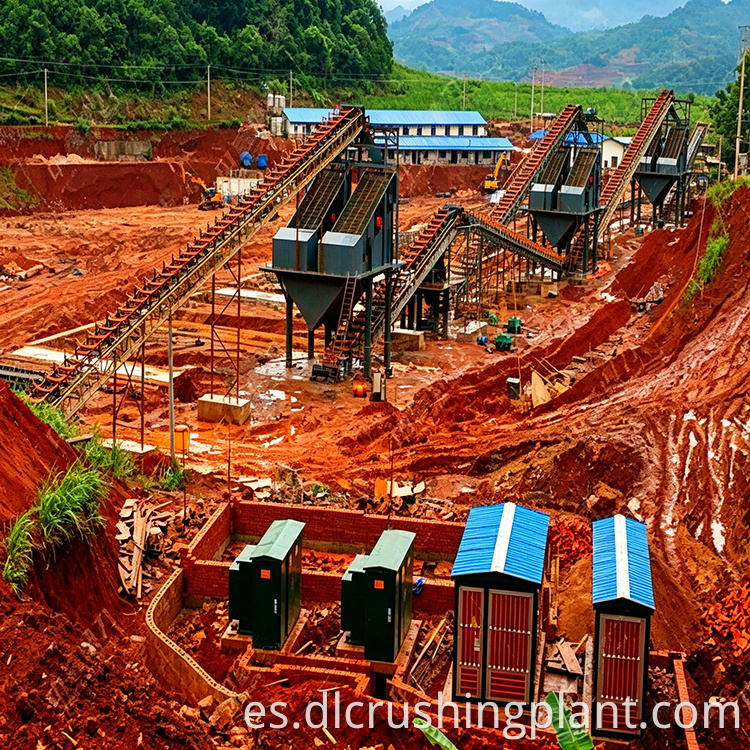

• Lavadoras de arena tipo rueda: DLXS3016, 2 unidades, capacidad de 80 a 160 TPH por unidad. Dos unidades funcionan en paralelo y proporcionan una capacidad total de lavado de 160 a 320 toneladas. Equipados con función de deshidratación, eliminan el exceso de partículas finas de la arena fabricada, produciendo arena limpia altamente competitiva en las plantas de concreto premezclado.

• La instalación incluye cintas transportadoras y un sistema de tratamiento de aguas residuales.

Características de diseño

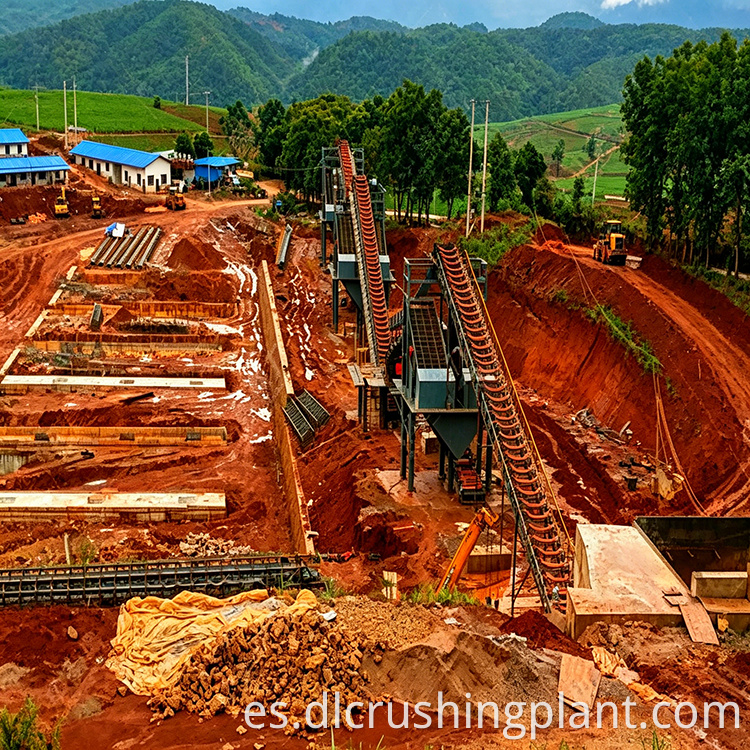

Cuatro cribas vibratorias modulares con redundancia incorporada

Se proporcionan cuatro pantallas, pero no todas funcionan simultáneamente. Las cribas de dos pisos separan agregados más grandes, mientras que las cribas de tres pisos producen gradaciones más finas. El concepto central es la modularidad: al producir tamaños comunes como 5 a 10 mm, 10 a 20 mm y 20 a 30 mm, las mallas de la criba y el número de unidades operativas se pueden ajustar de manera flexible sin detener la producción. Incluso si una pantalla falla, toda la línea continúa funcionando.

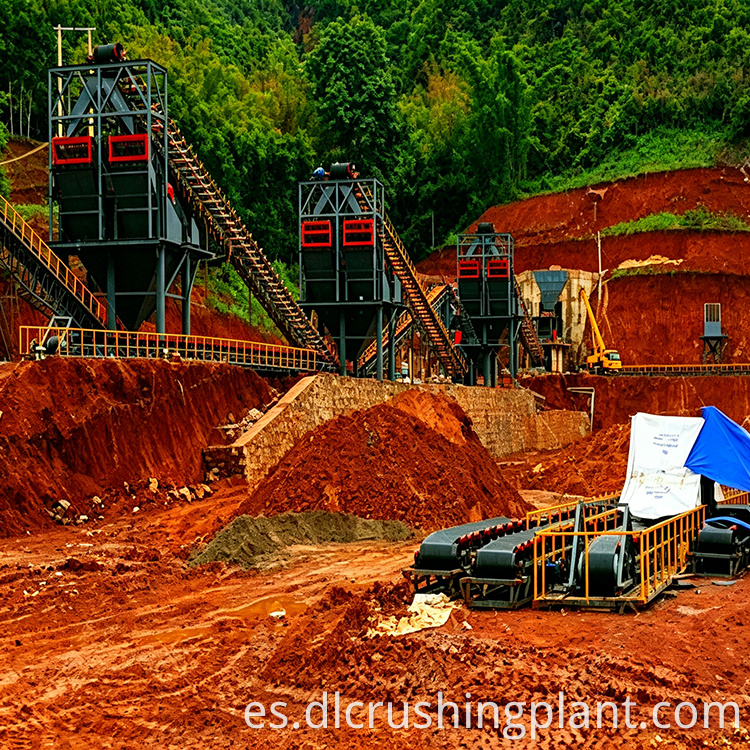

Trituración gruesa y fina para obtener formas de partículas controlables

La mayoría de las líneas a esta escala dependen de una única trituradora de impacto de alta resistencia, dejando la forma de las partículas al azar. Aquí, la DLPCZ1615 maneja primero la trituración gruesa, seguida por la trituradora moldeadora DLXPC1216 específicamente para refinar la forma de las partículas. Al separar la trituración gruesa y fina, la forma de las partículas se vuelve realmente controlable. El material sale de la trituradora primaria y pasa directamente a la trituradora de conformación en un solo paso, lo que elimina transportadores largos o puntos de transferencia complejos y reduce los posibles puntos de falla.

Ideas prácticas

La mayoría de las líneas a esta escala no incluyen de manera proactiva el lavado de arena o el tratamiento de aguas residuales debido a costos adicionales y requisitos de espacio. Esta planta los incorpora porque la materia prima de piedra caliza local tiene un contenido de polvo relativamente alto. Con el tamizado seco únicamente, la arena fabricada excedería los límites de contenido de polvo y las plantas de concreto premezclado se mostrarían reacias a usarla en grandes cantidades. Después de agregar la etapa de lavado de arena, la arena quedó más limpia y las aguas residuales se dirigieron al sistema de tratamiento. Esto aseguró que la inspección ambiental fuera aprobada en el primer intento, sin problemas de emisiones posteriores.

Comparación de referencias

Shuangqiao Building Materials en el condado de Shimen, Hunan, opera una línea de producción de arena y grava de la misma capacidad. También presenta una configuración de dos etapas de trituración con martillo pesado más trituración de conformación, combinada con una clasificación estricta mediante cribas vibratorias. La instalación de procesamiento completamente cerrada, equipada con colectores de polvo de bolsa de pulsos de alta potencia, mantiene un entorno de planta limpio y cumple con los estándares de construcción de minas ecológicas. De manera similar, una línea de producción de piedra caliza a gran escala con capacidad de 500 a 800 TPH cuenta con sistemas integrales de trituración, cribado, lavado y tratamiento de aguas residuales, en línea con la filosofía de diseño de la línea Chunlin.

Preguntas frecuentes

P1: ¿Por qué esta línea de producción incluye lavado de arena y tratamiento de aguas residuales a esta escala?

La materia prima de piedra caliza local tiene un contenido de polvo relativamente alto. Con el tamizado seco únicamente, la arena fabricada excedería los límites de contenido de polvo, lo que haría que las plantas de concreto premezclado fueran reticentes a usarla. Agregar la etapa de lavado de arena produce arena más limpia y dirigir las aguas residuales al sistema de tratamiento garantiza cero descargas, lo que permite que la instalación pase la inspección ambiental en el primer intento.

P2: ¿Cuál es la ventaja de separar la trituración gruesa y la conformación fina en dos etapas?

El uso del DLPCZ1615 para trituración gruesa y del DLXPC1216 para dar forma hace que la forma de las partículas sea realmente controlable en lugar de dejarse al azar. El material se mueve directamente desde la trituradora primaria a la trituradora de conformación en un solo paso, eliminando transportadores largos y puntos de transferencia complejos. Esto acorta el flujo del proceso y reduce los posibles puntos de falla.

P3: ¿Cómo mejora la confiabilidad operativa la configuración modular de cuatro pantallas?

Las cuatro pantallas no se manejan todas simultáneamente. Las cribas de dos y tres pisos manejan diferentes tareas de gradación, y sus mallas y conteo operativo se pueden ajustar sin detener la producción. Si una criba vibratoria falla, las unidades restantes continúan funcionando, evitando un cierre completo de la producción durante las temporadas altas.
