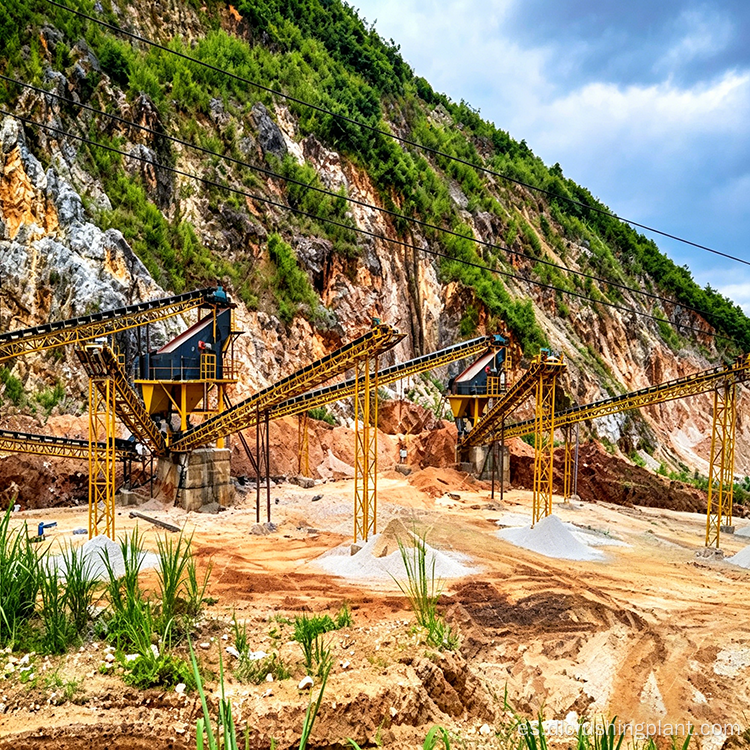

Planta de cribado múltiple trituradora de martillo de piedra caliza para producción de agregados de cinco grados y suministro de construcción ferroviaria

Descripción general del proyecto

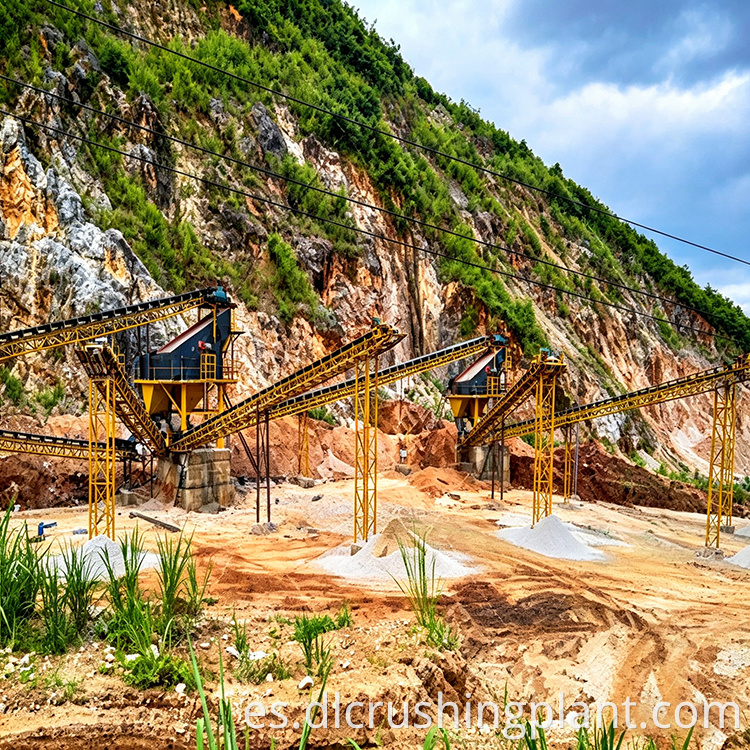

Este proyecto es una instalación de producción de agregados de piedra caliza ubicada en Yunnan, cerca de la ruta de Lincang al puerto de Qingshuihe. La planta adopta una configuración optimizada de alimentador vibratorio, trituradora de impacto de martillo de alta resistencia y un sistema de cribado de múltiples plataformas conectado en serie. Su característica destacada es la capacidad de producir cinco especificaciones distintas de productos terminados simultáneamente a través de una sola línea de producción, utilizando una cadena de cribado 3+2 que pasa directamente del cribado grueso al fino sin transferencia de material intermedio. Los agregados terminados se han utilizado en la construcción de autopistas y son adecuados para proyectos de infraestructura ferroviaria con requisitos estrictos de forma y resistencia de las partículas.

Lista de configuración del equipo

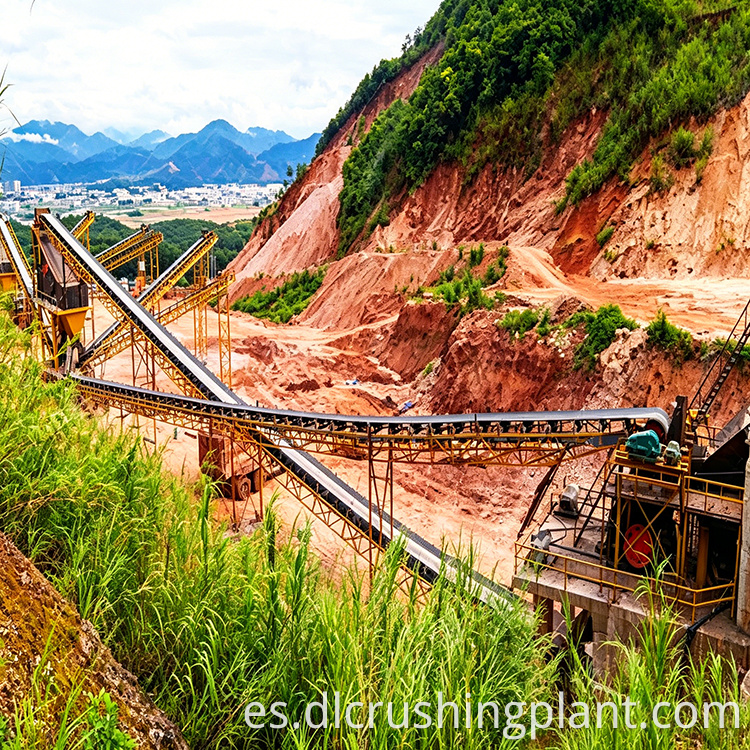

• Alimentador Vibratorio: DLZGC1238, 1 unidad, capacidad 250 a 400 TPH, potencia 2x11 kW. Canal de alta resistencia diseñado para distribuir uniformemente grandes trozos de piedra caliza en la trituradora, evitando interrupciones y sobretensiones de material.

• Trituradora de Impacto de Martillos de Servicio Pesado: DLPCZ1512, 1 unidad, capacidad 250 a 400 TPH, potencia 132x2 kW. Máquina central para trituración de una sola etapa; La piedra caliza por debajo de 800 mm se reduce directamente al tamaño final, eliminando la trituración gruesa secundaria.

• Criba Vibratoria: DL3YKQ2470, 1 unidad, capacidad 70 a 400 TPH. Criba de tres capas que separa el material en tres grados de tamaño de partículas.

• Criba vibratoria liviana: DL2YKQ2470, 1 unidad, capacidad de 70 a 400 TPH. Criba de dos capas que realiza la clasificación fina final.

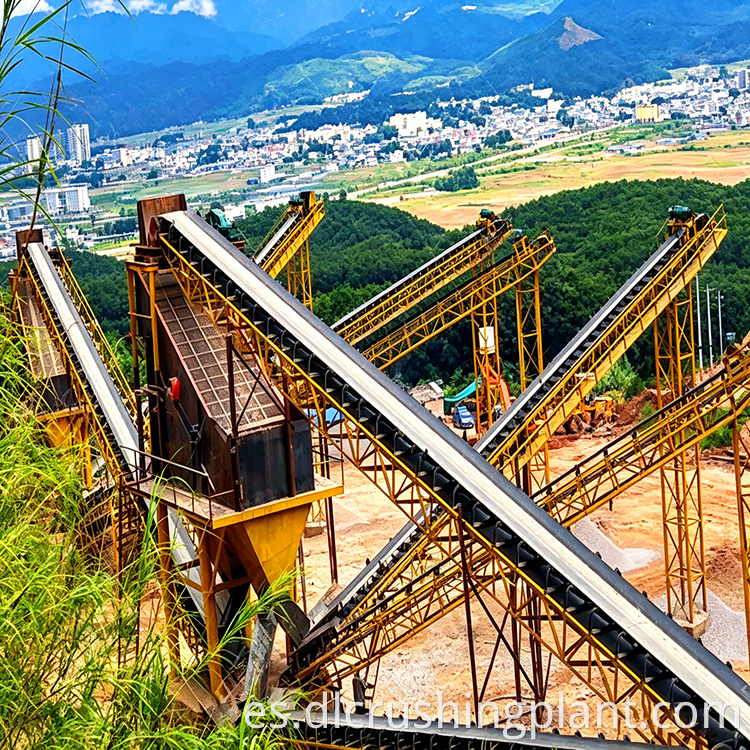

El sistema de cribado es lo más destacado: una criba de tres pisos de alta resistencia y una criba de dos pisos de servicio liviano conectadas en serie permiten que el proceso pase del cribado grueso al cribado fino en un solo paso.

Características de diseño

Cribado de una sola pasada para cinco especificaciones

El proyecto requiere cinco especificaciones de producto: 28 a 34 mm, 12 a 28 mm, 7 a 12 mm, 4 a 7 mm y finos inferiores a 4 mm. La mayoría de las líneas a esta escala producen sólo dos o tres especificaciones. Aquí, la criba de tres pisos DL3YKQ2470 separa primero las tres fracciones gruesas, mientras que la criba de dos pisos DL2YKQ2470 subdivide aún más el material fino, formando una cadena de cribado de múltiples etapas 3+2 que produce cinco grados simultáneamente.

Trituradora de martillo pesada para trituración de una sola pasada

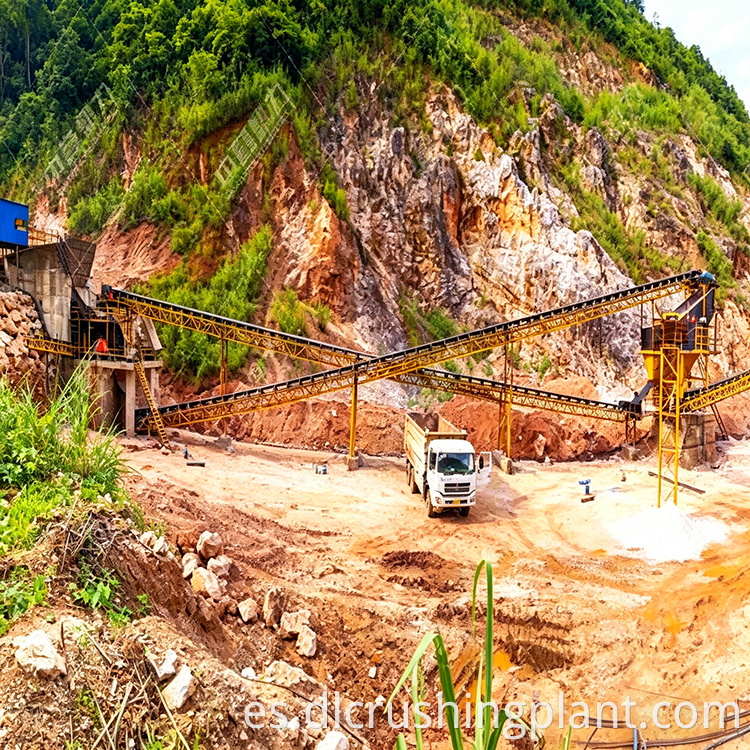

La trituradora de impacto de martillo pesado DLPCZ1512 cuenta con una abertura de alimentación de hasta 800 mm, procesando piedra caliza directamente al rango de tamaño de partículas terminadas sin una trituradora primaria secundaria. El flujo de proceso más corto reduce el número de transportadores y, naturalmente, reduce la tasa de fallas.

Coincidencia óptima de capacidad del alimentador y la trituradora

La capacidad del alimentador DLZGC1238 de 250 a 400 TPH coincide exactamente con la gama de trituradoras de martillos pesadas. Esta superposición evita situaciones en las que el alimentador no puede seguir el ritmo de la unidad principal o en las que la alimentación excesiva provoca bloqueos, una causa común de atascos de material en operaciones de pequeña escala.

Sistema de cribado modular que equilibra la eficiencia y el coste

La criba de tres pisos de alta resistencia maneja el cribado primario de alto rendimiento, mientras que la criba liviana de dos pisos procesa material fino. Se trata de una clara división del trabajo en lugar de un simple apilamiento de equipos, lo que optimiza tanto la eficiencia como el coste de inversión.

Comentarios del proyecto

• La capacidad de cribado supera los requisitos de diseño: el sistema se adapta a los cinco grados especificados y permite un cambio rápido a especificaciones alternativas cambiando la malla del cribado.

• Excelente forma de las partículas y alta eficiencia de cribado: el material triturado presenta una forma cúbica con un mínimo de partículas en forma de aguja o escamosas, lo que evita la obstrucción de la malla y garantiza una eficiencia estable.

• Resistencia al desgaste del alimentador: el comedero de la serie DLZGC se somete a un riguroso tratamiento resistente al desgaste, que no requiere reemplazo de la placa inferior durante varios años con piedra caliza de dureza media.

• Soporte posventa localizado: Zhongyu Dingli mantiene un equipo de servicio local en Yunnan, que responde con prontitud a la puesta en servicio y averías.

Detalles clave a tener en cuenta

• Contenido de arcilla del material: si las superficies de piedra caliza contienen tierra suelta, los niveles de polvo aumentan después de la trituración y las cribas se obstruyen fácilmente. Se recomienda agregar una etapa de precribado o rociar agua para suprimir el polvo para la materia prima sucia.

• Frecuencia de reemplazo de la pantalla: producir cinco especificaciones aumenta el desgaste en cada capa de la pantalla, lo que hace que el reemplazo requiera más mano de obra con el tiempo.

• Capacidad de carga de cribas livianas: el DL2YKQ2470 maneja materiales finos sin problemas, pero el uso prolongado de materiales gruesos más pesados ​​afectará la vida útil del marco de la criba.

Comparación de rutas de suministro ferroviario

La planta está ubicada cerca de la ruta de Lincang al puerto de Qingshuihe, y anteriormente se utilizaban agregados terminados en la construcción de autopistas. Un proyecto comparable es la sección Jinghong del ferrocarril Yuxi-Mengla, construida por Zhongyu Dingli, que también utilizó el alimentador ZG1238, la trituradora de martillos de servicio pesado PCZ1512 y la criba vibratoria 4YKQ2470 para suministrar materiales de construcción ferroviaria. Esto confirma que la trituradora de martillos pesados ​​PCZ1512 combinada con una configuración de criba de varias plataformas es una solución comprobada para proyectos de infraestructura ferroviaria que requieren una forma y resistencia estrictas de las partículas.

Preguntas frecuentes

P1: ¿Cómo produce la cadena de cribado 3+2 cinco grados de agregados en una sola línea?

La criba de tres pisos DL3YKQ2470 separa primero las tres fracciones gruesas de 28 a 34 mm, 12 a 28 mm y 7 a 12 mm. Luego, la criba de dos pisos DL2YKQ2470 subdivide aún más el material fino en finos de 4 a 7 mm y finos de menos de 4 mm. Esta configuración conectada en serie elimina la transferencia intermedia y produce los cinco grados simultáneamente.

P2: ¿Por qué la trituradora de martillos pesados ​​DLPCZ1512 es adecuada para esta escala de operación?

El DLPCZ1512 acepta tamaños de alimentación de hasta 800 mm y procesa piedra caliza directamente hasta el rango de tamaño de partículas terminado en una sola pasada. Esto elimina la necesidad de una trituradora primaria secundaria, como una trituradora de mandíbulas o de impacto, lo que acorta el flujo del proceso, reduce el número de transportadores y reduce la tasa general de fallas.

P3: ¿A qué deben prestar atención los operadores cuando ejecutan cinco grados de especificación?

Los operadores deben monitorear de cerca el desgaste de la malla de la criba, ya que más especificaciones aumentan el desgaste por capa y la mano de obra de reemplazo. Si la piedra caliza en bruto arrastra tierra superficial, el polvo se levanta después de la trituración y las cribas se obstruyen con mayor frecuencia. Una etapa de selección previa o una pulverización de agua pueden mitigar esto. El liviano DL2YKQ2470 no debe usarse para procesamiento prolongado de material grueso.
