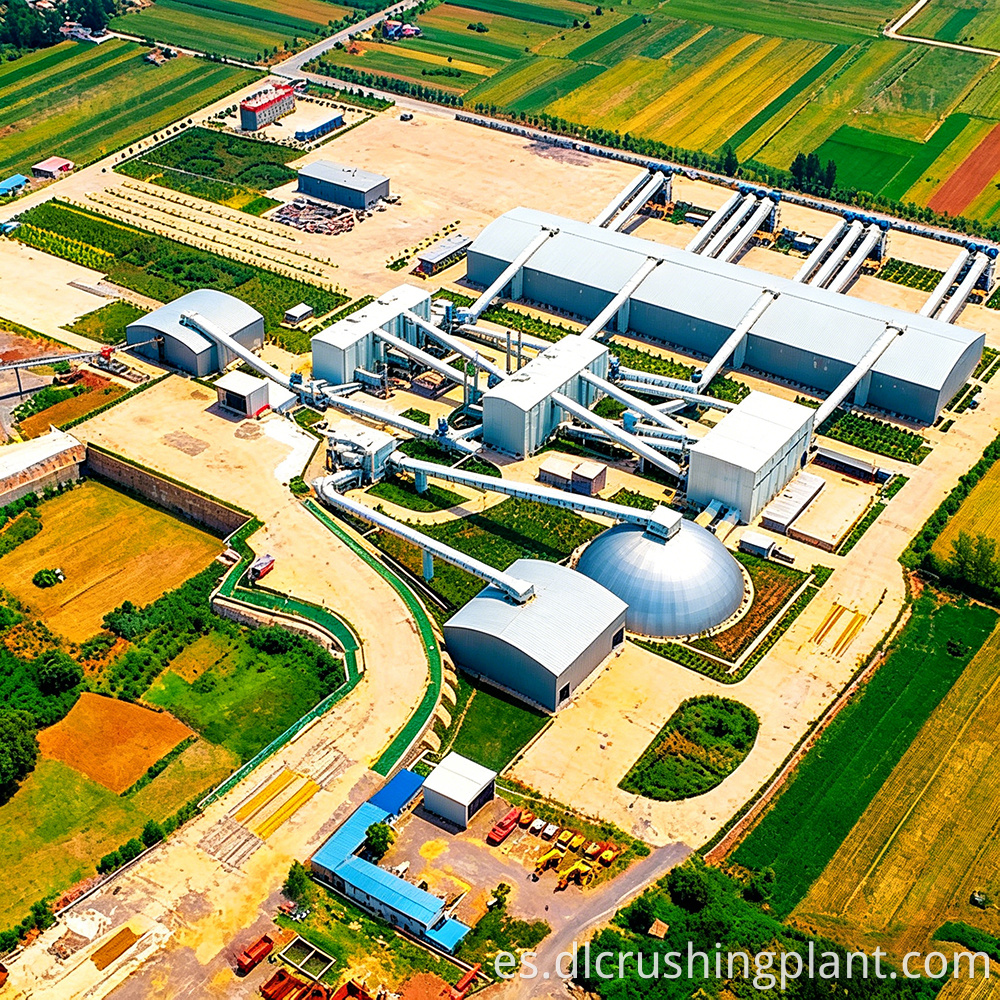

Línea de producción modular de control inteligente para agregados de guijarros de río, fabricación de arena húmeda, limpia y libre de polvo

Escala del proyecto: Capacidad actual de 2.000 toneladas por hora; capacidad de producción anual diseñada de 10 millones de toneladas; El diseño modular permite la expansión a 5.000 toneladas por hora. Escenario de aplicación: Recursos de guijarros de río en parques industriales del sudeste asiático; ambientes de alta temperatura, alta humedad y lluvia. Desafíos clave: La alta dureza de los guijarros de río provoca una abrasión severa y un rápido desgaste de la cabeza del martillo; los métodos de fabricación de arena seca causan obstrucción de las pantallas y exceso de polvo durante la temporada de lluvias; Altas necesidades de capacidad de producción pero importante presión inversora inicial. Aspectos destacados de la solución: Proceso de fabricación de arena húmeda con lavado con agua de ciclo completo y eliminación de polvo, lo que da como resultado niveles de polvo <5 mg/m³, producto terminado con <3 % de finos y redondez de partículas >98 %, cumpliendo con el estándar GB/T 14684-2022 para arena de construcción; El diseño modular con interfaces de equipos y cimientos reservados permite la expansión a 5000 t/h simplemente agregando módulos; Revestimiento NM700 con dureza Brinell ≥680, 15 veces más resistente al desgaste que el acero ordinario, además de cabezales de martillo de aleación con alto contenido de cromo 70 HRC con lubricación y enfriamiento húmedos, lo que extiende la vida útil de un solo cabezal de martillo a casi dos meses; El mantenimiento predictivo de IA emite advertencias de desgaste de martillos con 168 horas de anticipación, lo que aumenta el MTBF en un 40 %, logrando una tasa de disponibilidad >95 % y reduciendo el tiempo de inactividad en un 65 %; Puesta en marcha EPC en 45 días con una reducción de inversión del 28%.

Guijarros de río crudos - Alimentación - Trituración primaria Trituración secundaria y conformación Fabricación de arena húmeda (fabricante de arena + lavado con agua con lubricación y enfriamiento de proceso completo) - Módulo de lavado y deshidratación de arena (elimina el polvo fino, controla el contenido de polvo <3% y garantiza que la deshidratación cumpla con los estándares) - Clasificación de criba vibratoria circular - Almacenamiento en silos cerrados

El agua interviene durante todo el proceso de fabricación de arena húmeda; el polvo se lleva con el agua, lo que da como resultado una arena con un acabado limpio y redondeado. Se elimina por completo el problema de la obstrucción de la pantalla seca durante la temporada de lluvias. Los guijarros de río de alta dureza resultan en un consumo de cabeza de martillo más económico en el proceso húmedo. El agua proporciona lubricación y enfriamiento, lo que permite que un solo juego de cabezas de martillo de aleación con alto contenido de cromo de 70 HRC dure casi dos meses, una extensión significativa en comparación con el método seco. El diseño modular con interfaces y cimientos reservados permite ampliar la capacidad de 2000 t/h a 5000 t/h simplemente agregando módulos.

Diseño del proceso: El proceso de fabricación de arena húmeda está optimizado para el clima cálido, húmedo y lluvioso del sudeste asiático. El diseño modular permite una expansión futura, lo que garantiza una inversión inicial controlable y un crecimiento de capacidad bajo demanda y sin desperdicios. Fabricación de equipos: revestimientos de acero ultrarresistentes NM700 + cabezas de martillo de aleación con alto contenido de cromo 70 HRC diseñadas específicamente para aplicaciones de guijarros de río y roca dura; los módulos de lavado y deshidratación de arena están integrados con el sistema de producción de arena; Las carrocerías de los equipos se someten a un tratamiento anticorrosión y antioxidante para un funcionamiento normal entre -20°C y +45°C. Instalación y puesta en servicio: el contratista EPC gestiona de manera integral la topografía, el diseño, la fabricación de equipos, la supervisión de ingeniería civil, la instalación y la puesta en servicio. 45 días desde el diseño hasta la producción, ahorrando un 30% del tiempo de construcción en comparación con un modelo de adquisiciones descentralizado; La inversión total es un 28% menor que la contratación descentralizada más la construcción de terceros. Gestión de operación y mantenimiento: capacitación técnica in situ de 20 días sobre producción de arena húmeda que cubre el ajuste de los parámetros de trituración, el control del flujo de agua de lavado de arena y el mantenimiento de cabezas de martillo y revestimientos en función de los cambios en el tamaño de las partículas de guijarros de río; El sistema de mantenimiento predictivo de IA impulsa continuamente los planes de reemplazo con 168 horas de anticipación.

El proyecto de la línea de producción de arena húmeda para agregados de guijarros de río en la isla de Java, Indonesia, comenzó a operar a fines de 2018. La configuración actual tiene una capacidad de diseño de 2000 toneladas por hora y una capacidad de producción anual de 10 millones de toneladas. Con provisiones de expansión modular, se puede escalar hasta 5.000 toneladas por hora. Toda la línea cuenta con un sistema integrado de producción de arena húmeda, lavado de arena y deshidratación. Desde su puesta en servicio, la producción horaria se ha mantenido estable en 2.000 toneladas. La arena terminada cumple con los estándares locales de arena de construcción con un contenido de polvo <3% y una redondez >98%, mientras que las emisiones de polvo <5 mg/m³ garantizan el cumplimiento constante de las normas medioambientales. Los cabezales de martillo de aleación con alto contenido de cromo 70 HRC, combinados con lubricación húmeda y enfriamiento, duran casi dos meses por juego, una mejora significativa con respecto a los métodos secos. Los revestimientos NM700 ofrecen 15 veces más resistencia al desgaste que el acero común. El mantenimiento predictivo de IA proporciona alertas tempranas con 168 horas de anticipación, lo que garantiza una tasa de disponibilidad >95 %, una tasa de resolución de fallas del 99 % y una reducción del 65 % en el tiempo de inactividad. Los revestimientos anticorrosión soportan las altas temperaturas y la humedad de Indonesia durante todo el año sin corrosión. Los clientes informan que la solución EPC no presenta complicaciones y que el diseño modular permite una expansión flexible.

P: ¿Cómo se obtiene mejor la arena húmeda que la arena seca?

R: En el sudeste asiático, donde las lluvias son frecuentes y la humedad es alta, las mallas secas son propensas a obstruirse. El proceso de fabricación de arena húmeda implica agua en todo momento, que arrastra el polvo y da como resultado una arena con un acabado limpio y redondeado con un contenido de polvo de <3% de línea cerrada de agregados de protección ambiental. Las emisiones de polvo son <5 mg/m³, lo que garantiza el cumplimiento medioambiental en todo momento. Para materias primas de alta dureza, como guijarros de río, el método húmedo proporciona lubricación y enfriamiento, lo que hace que el consumo de la cabeza del martillo sea más económico. Un solo juego de cabezas de martillo de aleación con alto contenido de cromo de 70 HRC puede durar casi dos meses, una mejora significativa con respecto al método seco.

P: ¿Cómo se logra la expansión modular?

R: La configuración actual de 2000 toneladas por hora satisface las necesidades de la mayoría de los parques industriales. Las interfaces y cimientos de los equipos están diseñados teniendo en cuenta la expansión. Contrato llave en mano EPC para la producción de arena de guijarros de río Cuando se requiere una mayor producción, simplemente agregar módulos permite una expansión de hasta 5000 toneladas por hora sin necesidad de demolición o reconstrucción. La inversión inicial es manejable y la expansión según la demanda evita el desperdicio.

P: ¿Cuánto ahorra un contrato EPC llave en mano en comparación con la autoconstrucción?

R: EPC proporciona una gestión integral de todo el proceso, incluidos los estudios, el diseño, la fabricación de equipos, la ingeniería civil, la supervisión, la instalación y la puesta en servicio. Los clientes no necesitan coordinarse con siete u ocho subcontratistas. La inversión total es un 28% menor que el modelo de "adquisición separada + construcción de terceros", y el período de construcción es de 45 días, un 30% más corto que la línea agregada de mantenimiento predictivo de IA del modelo de adquisición separada. Después de 20 días de capacitación in situ, los clientes pueden operar toda la línea de forma independiente.
