Configuración de pantalla trituradora de piedra caliza con trituradora de impacto de martillo de servicio pesado y trituradora moldeadora para operaciones de canteras de montaña

Descripción general del proyecto

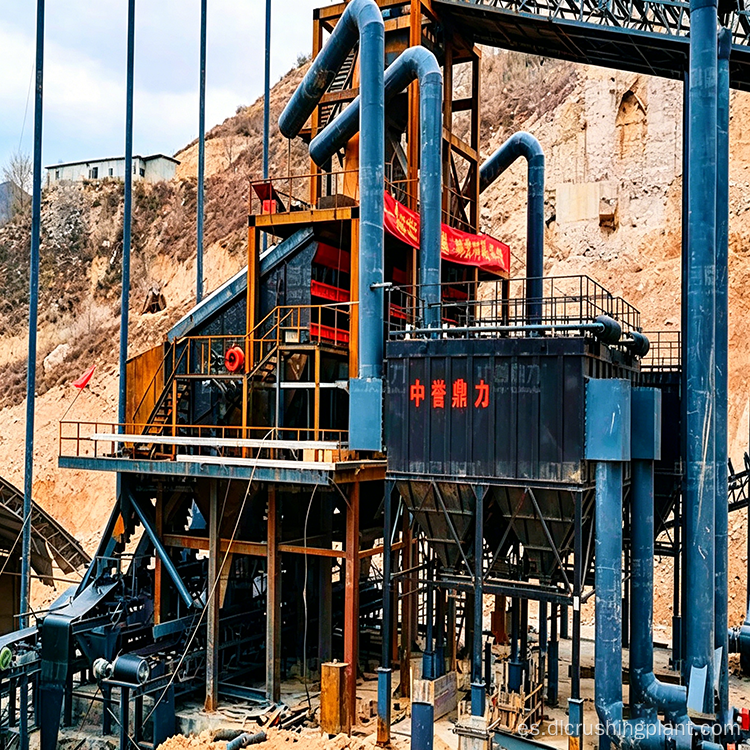

Zhongyu Dingli diseñó esta instalación de cribado y trituración de piedra caliza a gran escala en una zona montañosa del norte de Shanxi, operando dos líneas de agregados paralelas. Cada línea sigue una ruta de procesamiento de dos etapas: trituración primaria a través de una trituradora de impacto de martillo de servicio pesado DLPCZ1820, conformación secundaria a través de una trituradora de conformación DLPC1622 y clasificación final a través de cribas vibratorias DL3YKZ3070. La capacidad de producción real del proyecto alcanza entre 1.200 y 1.500 toneladas por hora según el informe de investigación del gobierno local, aunque los materiales promocionales indican de manera conservadora "10.000 toneladas por día". El diseño que abraza las montañas aprovecha las diferencias de elevación naturales para el transporte de materia prima por gravedad, mientras que las operaciones completamente cerradas con 11 colectores de polvo con cámara de chorro de pulsos garantizan el cumplimiento ambiental. Una carretera nacional que corre directamente detrás de la planta permite la carga inmediata de camiones y un envío rápido a los mercados de construcción regionales.

Detalles del equipo

• Trituradora de impacto de martillo de servicio pesado DLPCZ1820: 1 unidad por línea, diseñada para más de 1000 TPH, trituración primaria de una sola etapa de grandes bloques de piedra caliza
• Trituradora moldeadora DLPC1622: 1 unidad por línea, moldeado secundario y trituración fina para reducir las partículas en forma de agujas y escamas
• Criba vibratoria DL3YKZ3070: unidad de cribado de varias plataformas para clasificación final de agregados en múltiples especificaciones
• Colectores de polvo tipo bolsa Pulse-Jet: 11 unidades ubicadas estratégicamente sobre los puntos de emisión de polvo a lo largo de toda la línea
• Cintas transportadoras: sistema de carga directa que conecta la salida del cribado a los puntos de carga de los camiones, eliminando la manipulación con montacargas.

Características de proceso y diseño

1. Trituración en dos etapas con modelado exclusivo

Cada línea de agregado sigue una ruta primaria de trituración, conformación y cribado. El DLPCZ1820 maneja la trituración primaria con su gran capacidad de alimentación, procesando directamente grandes bloques de piedra caliza. Luego, el DLPC1622 realiza una conformación secundaria, un paso crítico, ya que sin ella el agregado contendría una mayor proporción de partículas en forma de agujas y escamas. La criba vibratoria DL3YKZ3070 maneja la clasificación final y produce múltiples especificaciones de producto terminado. Las cintas transportadoras alimentan el material terminado directamente a los camiones, lo que permite a los conductores cargarlo inmediatamente al llegar.

2. Diseño que abraza la montaña

Ubicado en un terreno montañoso, el proyecto aprovecha los desniveles naturales. La materia prima se transporta cuesta abajo desde el frente de la cantera a gran altitud, con la estación de trituración ubicada a mitad de la pendiente. Esto elimina las largas cintas transportadoras y el almacenamiento intermedio, lo que reduce tanto los costos de infraestructura como el consumo diario de electricidad. Menos segmentos del transportador también significan menos puntos de mantenimiento y menor riesgo de falla.

3. Operaciones completamente cerradas con 11 colectores de polvo

Los procesos de trituración, cribado, transporte y almacenamiento están todos encerrados dentro de talleres o pasillos, aislando eficazmente el ruido y evitando la fuga de polvo. Once colectores de polvo con cámara de chorro pulsante están estratégicamente ubicados sobre los puntos de emisión de polvo a lo largo de toda la línea. Desde la puesta en servicio, el polvo es prácticamente invisible en el sitio y las superficies de los equipos permanecen libres de acumulación de polvo, lo que garantiza un cumplimiento sencillo de la inspección ambiental.

4. Detección integrada y carga directa de camiones

El producto terminado del cribado cae directamente sobre cintas transportadoras, lo que elimina el transporte secundario mediante montacargas. Los camiones se pueden cargar tan pronto como llegan, lo que reduce los costos de manipulación interna y evita el traslado de camiones dentro del área de almacenamiento. La carretera nacional que pasa directamente detrás de la planta permite la salida inmediata, agilizando la cadena logística desde la producción hasta la entrega.

Escala del proyecto y logística

La producción real por hora de 1.200 a 1.500 toneladas se traduce en un volumen potencial de envío diario de 24.000 a 30.000 toneladas a plena capacidad. El manejo de este volumen mediante cintas transportadoras y tres turnos de transporte por camión plantea importantes exigencias a la coordinación logística. Sin embargo, el equipo principal bien seleccionado (DLPCZ1820 y DLPC1622 combinados con pantallas DL3YKZ3070) combinado con 11 colectores de polvo garantiza una producción confiable y el cumplimiento normativo. La ubicación de la planta junto a una carretera nacional le ha permitido servir como fuente clave de suministro de agregados para la región norte de Shanxi desde su puesta en servicio. La amplia flexibilidad de capacidad del equipo garantiza que no haya cuellos de botella durante los ajustes estacionales de la demanda, y la piedra caliza de dureza media extiende el ciclo de reemplazo de piezas de desgaste.

Referencias de configuración

La configuración de trituradora de martillos de alta resistencia más trituradora moldeadora es una solución comprobada para piedra caliza de dureza media a escalas similares. Proyectos comparables incluyen una línea de arena y grava en Liangshan, Sichuan, que utiliza PCZ1620 y PC1220 combinados con cribas 3YKZ3070; una línea de 150 toneladas en el Túnel de Construcción de Comunicaciones de China en Xinjiang utilizando PCZ1308; y una línea de 2500 toneladas en Anyang Zhonglian que utiliza el alimentador ZGC2050, PCZ1820 y PC1220, que coinciden estrechamente con la configuración de este proyecto.

Preguntas frecuentes

P1: ¿Por qué se indica que la capacidad oficial es de 10.000 toneladas por día cuando la producción real es mayor?

El informe de investigación del gobierno local enumera la capacidad real entre 1.200 y 1.500 toneladas por hora, que en pleno funcionamiento produce entre 24.000 y 30.000 toneladas diarias. Los materiales promocionales indican de manera conservadora que 10.000 toneladas por día es una cifra general aceptable. La trituradora DLPCZ1820 está diseñada para más de 1000 TPH, lo que proporciona un amplio margen por encima de la cifra indicada.

P2: ¿Cuál es el propósito de la trituradora moldeadora DLPC1622 en el proceso?

Sin el DLPC1622, el agregado de la trituradora primaria contendría una mayor proporción de partículas en forma de agujas y escamas. La trituradora moldeadora refina la forma de las partículas para producir agregados cúbicos más redondeados que cumplan con los requisitos del mercado de la construcción y eviten la presión de precios de las plantas de concreto premezclado y los proyectos de carreteras.

P3: ¿Cómo reduce los costos operativos el diseño que abraza las montañas?

La diferencia de elevación natural permite que la materia prima se mueva cuesta abajo por gravedad desde el frente de la cantera hasta la estación de trituración. Esto elimina largas cintas transportadoras, almacenamiento intermedio y transporte de camiones pesados, lo que reduce la inversión en infraestructura, el consumo diario de electricidad y los requisitos de mantenimiento de equipos.
