Línea de lavado de arena trituradora de martillo con cribas vibratorias dobles y lavadora de arena deshidratadora para agregado de piedra caliza

Descripción general del proyecto

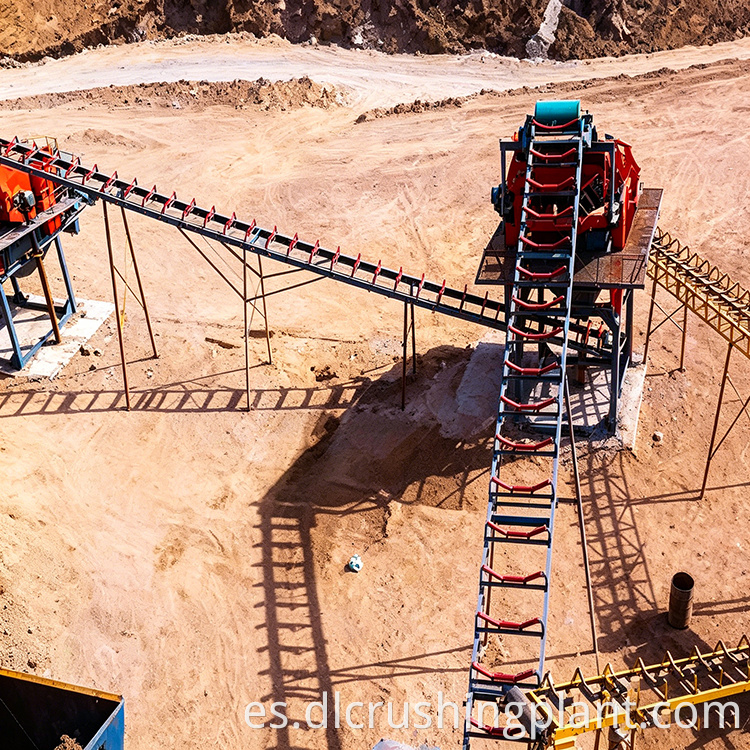

Zhongyu Dingli diseñó esta línea de lavado y producción de arena de piedra caliza de 300 TPH para un cliente que buscaba una configuración compacta y rentable. El proyecto emplea un flujo de trabajo de "trituración + cribado + lavado" que cubre todas las etapas esenciales, desde la alimentación y la trituración hasta el cribado, la producción de arena y el lavado. A pesar de ocupar un espacio reducido, la línea produce agregados con excelente forma de partículas cúbicas y arena fabricada de alta pureza. La baja inversión inicial lo convierte en un ejemplo representativo de proyectos pequeños y medianos de arena y grava donde las limitaciones presupuestarias coexisten con los requisitos de calidad.

Detalles del equipo

• Alimentador vibratorio DLZGC1250P: 1 unidad, 250-500 TPH, canal resistente con revestimientos resistentes al desgaste para una alimentación estable y sin sobretensiones
• Trituradora de martillos XPC1216: 1 unidad, 400-500 TPH, 200×2 kW, realiza tanto trituración como conformación; Produce partículas cúbicas con un contenido mínimo en forma de aguja y escamas.
• Criba vibratoria circular 2YKZ3070: 1 unidad, 450-500 TPH, criba de dos pisos para producir productos agregados terminados limpios
• Criba vibratoria circular 3YKZ2670: 1 unidad, 280-400 TPH, criba de tres pisos para clasificar piedra triturada en múltiples especificaciones, incluidas grava y finos
• Lavadora de arena tipo paleta XS3500: 1 unidad, 120-600 TPH, 11 kW, función de deshidratación con hidrociclón para recuperación de arena fina; produce arena limpia y lavada

Tres fortalezas del diseño

1. Triturar y dar forma en un solo paso

La trituradora de martillos XPC1216 tritura y da forma simultáneamente a la piedra caliza mediante el impacto entre los martillos y las placas de revestimiento, produciendo partículas cúbicas bien definidas con un contenido mínimo en forma de agujas y escamas. Con una capacidad de 400-500 TPH, proporciona un margen de 30-40% por encima del objetivo de diseño de 300 toneladas, lo que garantiza un funcionamiento fluido incluso durante las temporadas altas sin cuellos de botella.

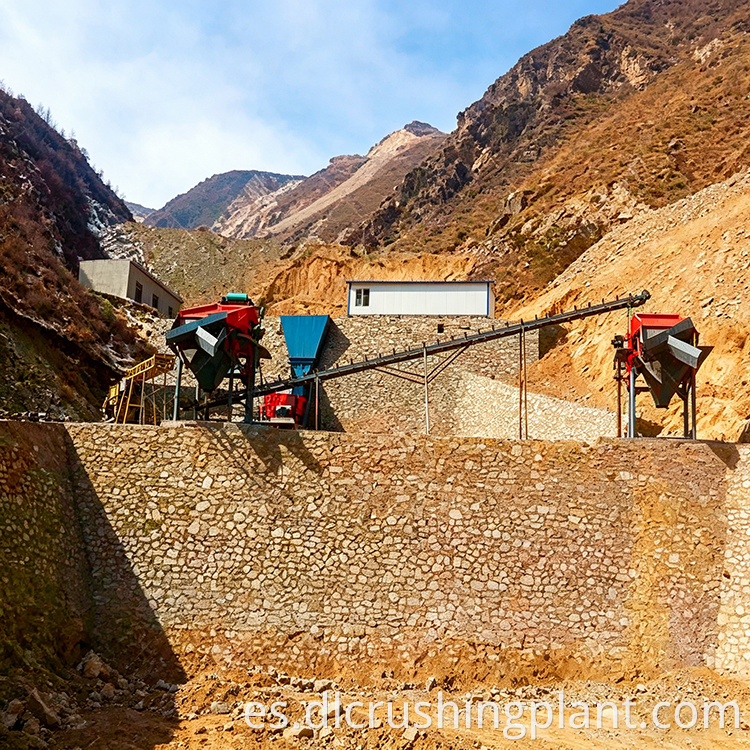

2. Pantallas de dos y tres capas en tándem

La criba de dos pisos 2YKZ3070 produce agregado terminado, mientras que la criba de tres pisos 3YKZ2670 maneja la clasificación y el retorno del material. Esta combinación divide las tareas según el ritmo de producción en lugar de agregar equipos redundantes. La combinación garantiza una gama completa de productos terminados (piedra triturada primaria, secundaria y terciaria, polvo de piedra y arena manufacturada), todos producidos en una sola pasada sin repetidos cambios de cribado o malla.

3. Lavado de Arena con Deshidratación y Recuperación de Arena Fina

La lavadora de arena XS3500 es lo más destacado. La mayoría de las líneas de pequeña escala se detienen en la trituración y cribado, dejando la arena manufacturada contaminada con arcilla y polvo fino que las plantas de concreto premezclado rechazan. Esta línea elimina el polvo fino y deshidrata la arena, produciendo material limpio que cumple con los estándares ambientales. El hidrociclón integrado recupera arena fina, minimizando la pérdida de material. Con un consumo de energía de solo 11 kW para una producción de 120-600 TPH, es altamente eficiente energéticamente.

Comentarios de los clientes y rendimiento en el mundo real

• Baja inversión y breve retorno de la inversión: la línea requiere sólo unos pocos equipos, sin grandes trituradoras de cono ni máquinas de fabricación de arena de etapas múltiples. Algunos clientes han recuperado su inversión en menos de 1,5 años, y todo después de ser rentable.
• Excelente forma de partícula y arena limpia: el agregado es naturalmente cúbico. Después del lavado elimina el polvo fino, la arena no se vuelve gris cuando se mezcla con agua. Las plantas mezcladoras cercanas lo utilizaron inmediatamente como probetas; La fuerza cumplía con los estándares y los pedidos se seguían rápidamente.
• Equipo duradero y mantenimiento mínimo: Los cabezales de martillo XPC1216 duran mucho cuando se procesa piedra caliza. La lavadora de arena y las cribas sólo requieren un mantenimiento de rutina sin técnicos especializados; las pequeñas fábricas pueden encargarse de ello ellas mismas.
• Salida estable que supera el diseño: Diseñado para 300 TPH, la operación real alcanza 350-380 TPH durante picos menores. Los procesos de alimentación, trituración, cribado y lavado están bien coordinados y sin cuellos de botella.

Preguntas frecuentes

P1: ¿Por qué es importante la etapa de lavado de arena para este tipo de línea de producción?

Sin lavado, la arena fabricada retiene arcilla y polvo fino que las plantas de concreto premezclado rechazan. La lavadora XS3500 elimina estos contaminantes y deshidrata la arena, produciendo material limpio que cumple con los estándares ambientales y se vende fácilmente. El hidrociclón también recupera arena fina, lo que reduce la pérdida de material y mejora el rendimiento general.

P2: ¿Cómo logra la trituradora de martillos XPC1216 triturar y dar forma simultáneamente?

Los martillos golpean la piedra caliza contra las placas de revestimiento de una manera que da forma cúbica a las partículas en lugar de simplemente fracturarlas. Este mecanismo de impacto y forma produce agregados con partículas mínimas en forma de agujas y escamas, lo que cumple con los requisitos de agregados de construcción sin una máquina moldeadora separada, lo que ahorra costos de equipo y complejidad del proceso.

P3: ¿Por qué emparejar dos modelos de pantalla diferentes en lugar de utilizar pantallas idénticas?

La criba de dos pisos 2YKZ3070 maneja la tarea de mayor volumen de producir agregado limpio y terminado, mientras que la criba de tres pisos 3YKZ2670 maneja la tarea más compleja de clasificar el material en múltiples especificaciones. Hacer coincidir el número de plataformas y la capacidad con los requisitos específicos de cada etapa garantiza una gama completa de productos en una sola pasada sin sobreespecificaciones redundantes de equipos.
