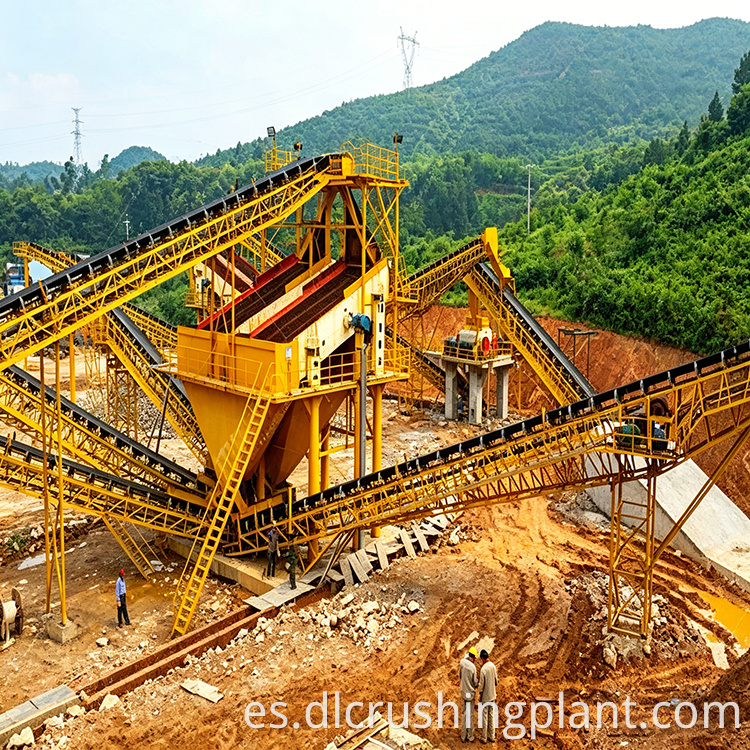

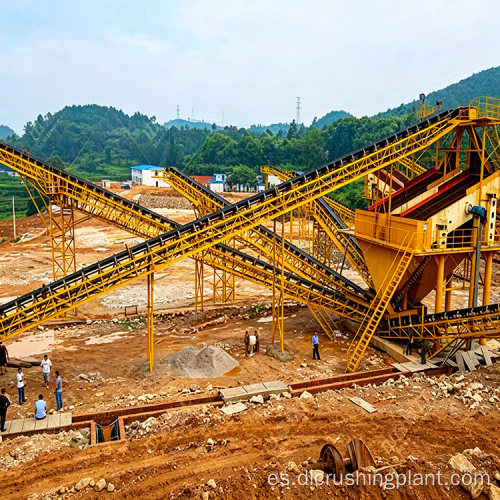

Sistema de trituración y cribado de piedra caliza con trituradora de martillos de alta resistencia y cribas vibratorias circulares de varias etapas

Descripción general del proyecto

Zhongyu Dingli diseñó este sistema de trituración y cribado de piedra caliza para un cliente de una cantera de piedra que buscaba la máxima eficiencia en un espacio compacto y un presupuesto modesto. La innovación principal es la eliminación de una trituradora de mandíbulas primaria: una única trituradora de martillos de alta resistencia PCZ1620 reduce los grandes bloques de piedra caliza al tamaño objetivo en una sola pasada, eliminando la necesidad de una trituración secundaria. Una trituradora de martillos XPC1012 dedicada se encarga de dar forma al material recirculado, mientras que tres cribas vibratorias circulares (dos grandes y una mediana) trabajan en conjunto para clasificar los agregados según múltiples especificaciones. A pesar de su configuración optimizada, el sistema conserva todas las características esenciales, incluida la operación en circuito cerrado, el cribado en varias etapas y el procesamiento totalmente cerrado y respetuoso con el medio ambiente. Para los propietarios de canteras con espacio y presupuesto limitados que aún requieren diversos productos agregados, esta configuración ofrece un valor excepcional.

Detalles del equipo

• Alimentador vibratorio DLZGC1538: 6,3 kW × 2, proporciona una velocidad de alimentación estable sin fluctuaciones
• Trituradora de martillos de servicio pesado PCZ1620: 315 kW × 2, trituración primaria de una sola pasada de grandes bloques de piedra caliza
• Criba vibratoria circular 3YKZ3070 × 2: unidades de cribado principales para material triturado primario
• Trituradora de martillos XPC1012: 132 kW × 2, conformación dedicada y trituración fina de material recirculado
• Criba vibratoria circular 3YKZ2070: maneja el cribado de la alimentación de retorno de la trituradora de conformación

Flujo de proceso

Los grandes bloques de piedra caliza ingresan primero al alimentador vibratorio DLZGC1538, que proporciona una velocidad de alimentación constante a la trituradora de martillos de servicio pesado PCZ1620. En una sola pasada, la trituradora reduce las piedras grandes al tamaño de partícula requerido, eliminando por completo la etapa de trituración de mandíbulas. Luego, el material triturado fluye hacia dos cribas vibratorias circulares 3YKZ3070 para el cribado primario. Los agregados calificados de diferentes especificaciones (1-2, 1-3 y 0-5) se transportan a sus respectivas pilas de productos terminados. No se descarta material de tamaño demasiado grande o insuficiente; regresa a través de un transportador a la trituradora de martillos XPC1012 para su trituración secundaria y conformación. Después del procesamiento, el material pasa por la criba 3YKZ2070; El material calificado se descarga como producto terminado, mientras que el material restante no calificado se recircula para su posterior trituración. El resultado es un circuito completamente cerrado con cero residuos.

Tres innovaciones de diseño

1. La trituradora de martillos de servicio pesado única reemplaza la configuración de dos máquinas

Para obtener una producción equivalente, el enfoque convencional combina una trituradora de mandíbulas con una trituradora de impacto, lo que requiere dos trituradoras grandes más una tolva de transferencia intermedia y un transportador. Esta línea utiliza una única trituradora de martillos de servicio pesado PCZ1620 para realizar la misma carga de trabajo. Quitar una máquina no solo ahorra cientos de miles en costos de adquisición, sino que también elimina los cimientos, el motor, la cinta transportadora, el gabinete de control eléctrico y la plataforma de mantenimiento asociados. Menos puntos de falla se traducen en un funcionamiento más confiable y sin preocupaciones.

2. Trituradora de conformación dedicada separada de la trituración primaria

En lugar de devolver el material rechazado a la trituradora principal, lo que aumenta la carga y dificulta el control de la forma de las partículas, esta línea implementa una unidad XPC1012 dedicada exclusivamente para dar forma y triturar fino. Esto produce material con menos partículas en forma de agujas y escamas y un perfil más redondeado, separando efectivamente la trituración primaria de la conformación final sin un aumento significativo de costos.

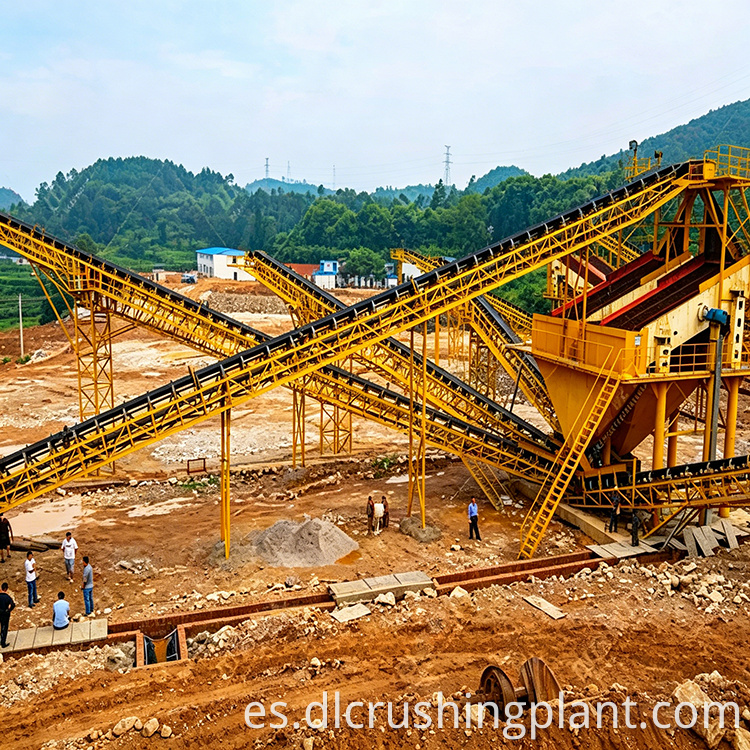

3. Tres pantallas con funciones distintas maximizan la eficiencia de la detección

En lugar de utilizar únicamente cribas grandes 3YKZ3070, dos unidades 3070 sirven como cribas principales, mientras que una unidad 2070 más pequeña se encarga de la alimentación de retorno. Dado que el volumen recirculado es menor que el de la alimentación principal, el 2070 es totalmente adecuado. Este enfoque del tamaño adecuado garantiza la eficiencia del cribado y al mismo tiempo reduce los costos de los equipos.

Resultados de la puesta en servicio

Tras la puesta en marcha, el cliente de la cantera informó de varios beneficios tangibles. La forma de las partículas de 1-2 y 1-3 agregados es ligeramente mejor que la de las líneas cercanas que utilizan configuraciones de mandíbula más impacto, con menos partículas en forma de agujas y escamas. El consumo de energía por tonelada es aproximadamente un 15% menor que el de sistemas comparables, principalmente debido a la eliminación de la trituradora de mandíbulas. El mantenimiento es sencillo: tanto la trituradora de martillos de servicio pesado como la trituradora moldeadora utilizan material de cabeza de martillo idéntico, lo que hace que las piezas de repuesto sean intercambiables y reduce la variedad del inventario. El propietario está muy satisfecho con el proceso de cribado: dado que cada uno de los tres tamices tiene una función específica, el cribado se ha completado de forma consistente con volúmenes de recirculación estables.

Preguntas frecuentes

P1: ¿Por qué esta línea no utiliza una trituradora de mandíbulas?

La trituradora de martillos de alta resistencia PCZ1620 logra el tamaño de partícula requerido en una sola pasada, lo que hace innecesaria una trituradora de mandíbulas. Eliminarlo ahorra costos de adquisición, reduce los requisitos de cimientos y transportadores, reduce el consumo de energía en aproximadamente un 15 % por tonelada y elimina un punto de falla importante del sistema.

P2: ¿Cuál es el propósito de la trituradora moldeadora XPC1012 separada?

El XPC1012 maneja únicamente material recirculado, separando el conformado de la trituración primaria. Esto reduce la carga de la trituradora principal, mejora la forma de las partículas al producir menos partículas en forma de agujas y escamas y mantiene una calidad constante del agregado sin aumentar significativamente la inversión total en equipos.

P3: ¿Por qué utilizar dos tamaños de pantalla diferentes en lugar de pantallas grandes uniformes?

Dos cribas 3YKZ3070 manejan la alimentación principal de gran volumen, mientras que una 3YKZ2070 maneja el flujo de retorno más pequeño. Hacer coincidir la capacidad de la criba con el volumen real de material en cada etapa optimiza la eficiencia de la criba y evita el sobredimensionamiento del equipo, manteniendo los costos proporcionales a las necesidades operativas reales.
