Planta trituradora de arena a gran escala con trituradora VSI para minería ecológica y producción integral de agregados

Descripción general del proyecto

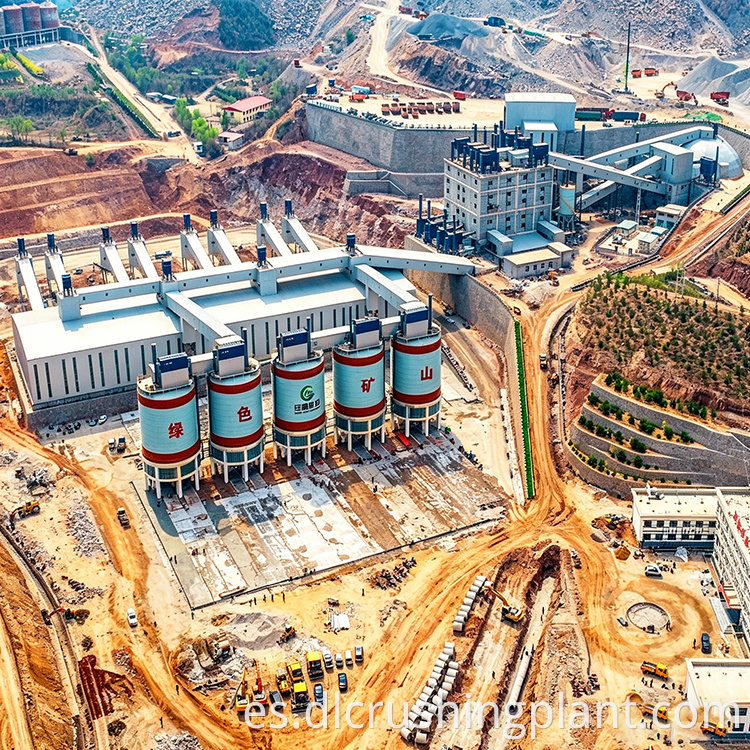

La planta trituradora de arena a gran escala es un proyecto de producción de agregados de arena y grava de alta capacidad entregado por Zhongyu Dingli al cliente bajo un contrato llave en mano EPC (Ingeniería, Adquisiciones y Construcción). Diseñado para alcanzar una capacidad de producción de 3000 toneladas por hora, este proyecto se llevó a cabo para apoyar iniciativas locales de minería verde y la remediación integral de minas a cielo abierto. El cliente buscaba una solución completa llave en mano que combinara una producción de alta capacidad con pleno cumplimiento medioambiental y flexibilidad operativa. La instalación cubre un área de más de 100 mu, con una inversión total de casi 200 millones de yuanes.

Esta línea de producción representa una de las instalaciones de fabricación de agregados a gran escala más avanzadas de la industria. Los objetivos del proyecto iban más allá de la mera capacidad de producción para abarcar una protección ambiental integral, una gestión operativa inteligente y una programación de producción flexible. El modelo de entrega de EPC garantizó que Zhongyu Dingli asumiera la responsabilidad total de cada aspecto del proyecto, desde el diseño del proceso inicial hasta la fabricación de equipos, la ingeniería civil, la instalación, la puesta en servicio y la entrega final, brindando al cliente un punto único de responsabilidad y un sistema de producción perfectamente integrado.

Configuración del equipo principal

La línea de producción integra una amplia gama de equipos, cada uno seleccionado y configurado para cumplir con los exigentes requisitos de una producción continua de 3000 toneladas por hora:

• Alimentador vibratorio: Diseñado para una capacidad de producción de 3000 toneladas por hora utilizando alimentadores de gran capacidad en combinaciones de una sola unidad o de doble línea, con una capacidad de alimentación total superior a las 3000 toneladas por hora. Cuenta con un cuerpo de comedero de alta resistencia con revestimientos resistentes al desgaste y capacidad de alimentación uniforme. Ajusta automáticamente la frecuencia según la carga de trituración primaria para evitar la sobrecarga o el ralentí del equipo. Específicamente adecuado para material de alimentación de piedra caliza de gran tamaño.

• Equipo de trituración primaria: Para piedra caliza de dureza media, una trituradora de martillos grande y resistente logra una trituración en una sola etapa con una producción por hora de 2500 a 3500 toneladas. La trituradora reduce directamente rocas grandes de aproximadamente 1 metro de tamaño a menos de 60 mm, eliminando la necesidad de trituración secundaria y dando como resultado menos unidades de equipo y un flujo de procesamiento más corto. Los cabezales de los martillos están fabricados con una aleación con alto contenido de cromo para una mayor vida útil. Para materias primas más duras, hay disponible una alternativa a una trituradora de mandíbulas con una producción horaria superior a 1.000 toneladas.

• Trituradora de impacto: Configurada en una disposición de doble línea en la que cada trituradora de impacto ofrece una producción por hora de 1000 a 1500 toneladas, logrando un rendimiento combinado de 3000 toneladas por hora. Produce una excelente forma del producto con mínimas partículas parecidas a agujas y escamosas. Cuenta con ajuste hidráulico de la abertura de descarga para una operación conveniente y un diseño de revestimiento modular que permite un reemplazo rápido. Específicamente adecuado para trituración media y fina de piedra caliza.

Características del proyecto

Este proyecto incorpora seis ingeniosos elementos de diseño que lo distinguen como un punto de referencia de la industria para la producción sustentable de agregados a gran escala:

• Conmutación flexible de línea dual para ahorrar energía y reducir el consumo: un problema común con las grandes líneas de producción es que toda la línea debe permanecer operativa fuera de temporada, lo que genera un importante desperdicio de costos de electricidad. Este proyecto emplea un diseño de línea dual tanto en el diseño como en el control del proceso. Durante la temporada alta, ambas líneas operan simultáneamente para alcanzar una capacidad total de 3.000 toneladas por hora. Durante las temporadas bajas o en las horas pico de precios de la electricidad, solo funciona una línea, manteniendo una producción estable de 1.500 toneladas por hora. El proceso de conmutación es muy flexible y permite a los operadores ajustar la configuración con un solo botón desde la sala de control central. Este enfoque garantiza la capacidad de suministro durante las temporadas pico y al mismo tiempo reduce significativamente los costos de electricidad y desgaste de equipos durante los períodos de menor actividad.

• 39 colectores de polvo que representan el 25 por ciento de la inversión total con operaciones completamente cerradas: La protección del medio ambiente no es simplemente una característica complementaria en este proyecto. Los equipos de control de polvo representan una cuarta parte de la inversión total. Un total de 39 unidades de recolección de polvo están distribuidas en todos los puntos de descarga, transferencia, cribado y trituración. El producto terminado nunca toca el suelo. Se alimenta directamente desde la criba vibratoria a los silos de acero, lo que garantiza un proceso completamente cerrado desde la producción hasta el almacenamiento y la carga. Todos los puntos de generación de polvo están completamente cerrados y no se permiten operaciones al aire libre. Este nivel de inversión ambiental es relativamente poco común en la industria y establece un nuevo estándar para las operaciones mineras verdes.

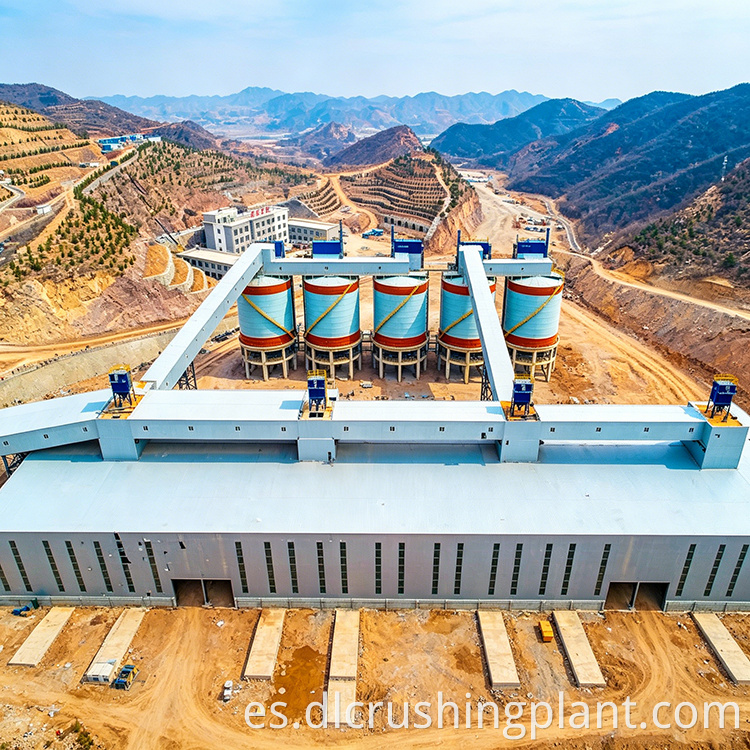

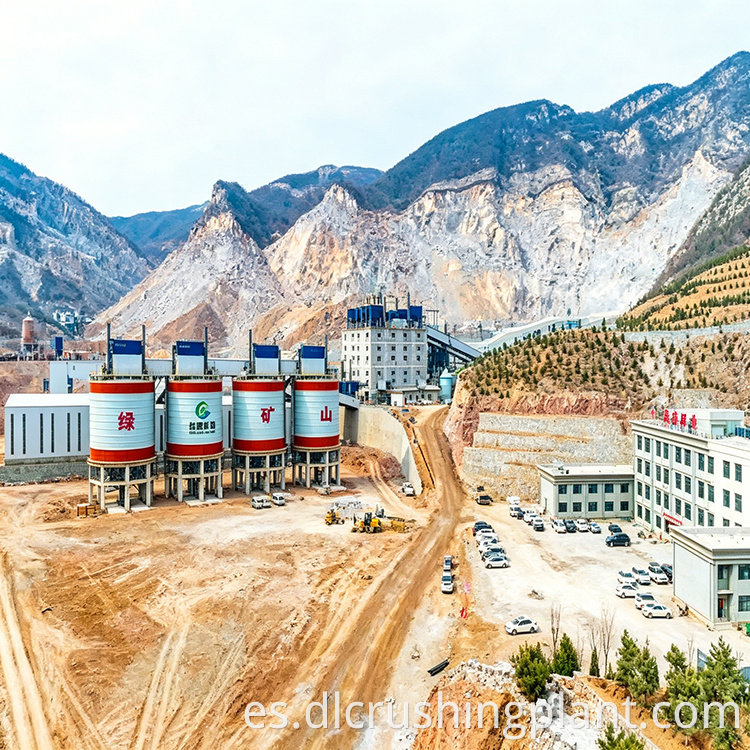

• Productos terminados dirigidos a silos de acero sin contacto con el suelo o almacenamiento al aire libre: el mayor dolor de cabeza para las plantas de arena y grava convencionales es la acumulación de productos terminados. Este proyecto utiliza cintas transportadoras para transportar productos terminados directamente a grandes silos de acero para su almacenamiento organizado según especificaciones. Desde la salida de la criba a través del silo y hasta la carga, el agregado nunca toca el suelo ni está expuesto a las condiciones exteriores. No hay polvo en los días de viento ni pérdida de arena fina durante la lluvia. Debajo de los silos se instala un sistema de carga de una tarjeta. Después de que el conductor pasa su tarjeta, el material se descarga y cuenta automáticamente, lo que garantiza un proceso de carga rápido y completamente limpio.

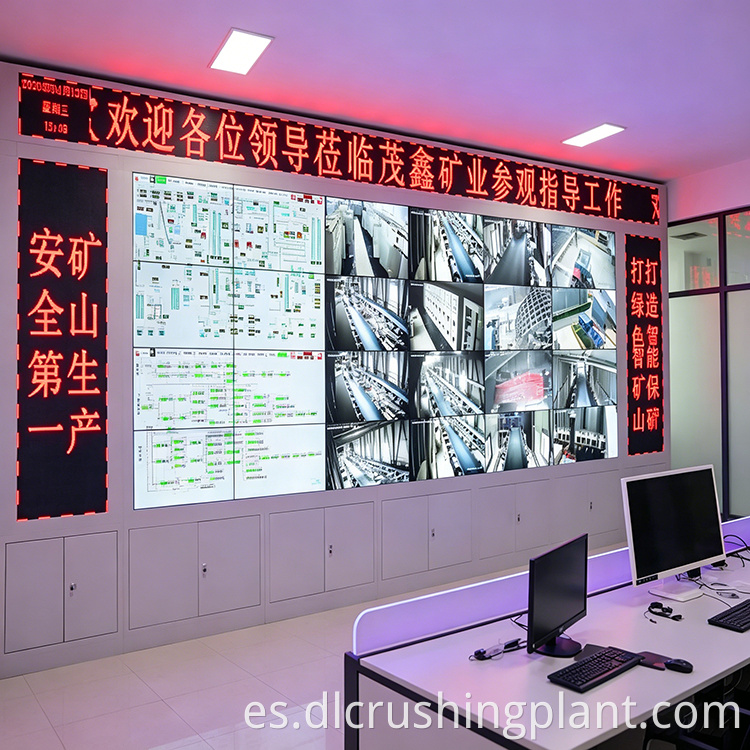

• Sistema de gestión inteligente integrado con operaciones no tripuladas y aplicación Mine Manager: Zhongyu Dingli implementa su sistema patentado de gestión de minas inteligente en esta línea de producción, incorporando varios módulos prácticos. El sistema de automatización permite el encendido, apagado y ajuste automático de equipos en áreas designadas, lo que reduce significativamente la necesidad de trabajadores en el sitio. La aplicación Mine Manager permite a los gerentes ver la producción basada en turnos, el estado operativo del equipo, los datos de consumo de energía y las condiciones del almacén directamente en sus dispositivos móviles, lo que permite el monitoreo remoto de la mina incluso cuando están lejos del sitio. El sistema de venta con tarjetas todo en uno agiliza todo el proceso logístico. Los conductores obtienen una tarjeta, la deslizan para ingresar a las instalaciones y ser pesados, cargan sus vehículos en el silo designado y la deslizan nuevamente para salir. Todos los datos de las transacciones se cargan automáticamente, lo que aclara la conciliación financiera de un vistazo y elimina las lagunas asociadas con la facturación manual.

Ámbito de aplicación

Esta línea de producción sirve como modelo operativo probado para la fabricación de agregados a gran escala en múltiples áreas de aplicación:

• Minería verde y remediación de minas: apoya directamente las iniciativas de minería verde y la remediación integral de minas a cielo abierto, convirtiendo la piedra caliza extraída en valiosos materiales de construcción mientras se mantiene un estricto cumplimiento ambiental y se minimiza la huella ecológica de las operaciones mineras.

• Suministro de construcción a gran escala: proporciona un suministro de agregados de arena y grava de gran volumen para proyectos de construcción importantes, incluidas iniciativas de desarrollo urbano, construcción de parques industriales y desarrollos residenciales a gran escala donde la calidad constante del material y el volumen de entrega confiable son esenciales.

• Infraestructura y transporte: presta servicios a importantes programas de infraestructura, incluida la construcción de carreteras, redes ferroviarias, proyectos de puentes, construcción de aeropuertos e instalaciones de conservación de agua que requieren un suministro agregado confiable de alta capacidad durante proyectos de larga duración.

• Producción de concreto y asfalto: Ofrece arena fabricada con clasificación precisa y múltiples especificaciones de agregados que cumplen con los estrictos requisitos de las plantas dosificadoras de concreto e instalaciones de mezcla de asfalto a gran escala, respaldando la producción de concreto de alta resistencia y materiales de pavimento duraderos.

La capacidad de producción flexible de doble línea hace que esta planta sea particularmente adecuada para operaciones donde la demanda del mercado fluctúa estacionalmente, lo que permite a los productores mantener tasas de producción rentables durante todo el año y al mismo tiempo preservar la capacidad de alcanzar la capacidad total durante los períodos de máxima demanda.

Preguntas frecuentes

P1: ¿Cómo reduce el diseño de línea dual los costos operativos durante las temporadas bajas?

El diseño de línea dual proporciona una ventaja fundamental sobre las configuraciones de línea única convencionales al permitir una conmutación de capacidad flexible. Durante las temporadas de mayor demanda, ambas líneas de producción operan simultáneamente, logrando la capacidad diseñada total de 3000 toneladas por hora para satisfacer los requisitos de suministro del mercado. Durante las temporadas bajas o durante las horas pico de precios de la electricidad, los operadores pueden cambiar a operación de línea única, manteniendo una producción estable de 1.500 toneladas por hora. Esta conmutación se controla mediante un único botón desde la sala de control central, lo que hace que el proceso sea muy flexible e inmediato. Los beneficios son sustanciales. Operar solo una línea reduce a la mitad el número de equipos activos, lo que reduce significativamente el consumo de electricidad, reduce el desgaste del equipo y los costos de mantenimiento y extiende la vida útil de la línea inactiva. Este enfoque garantiza que la planta mantenga su capacidad de suministro cuando la demanda es alta y, al mismo tiempo, reduce drásticamente los gastos operativos innecesarios cuando la demanda del mercado disminuye.

P2: ¿Por qué el sistema de recolección de polvo representa el 25 por ciento de la inversión total del proyecto?

La decisión de invertir una cuarta parte del presupuesto total del proyecto en recolección de polvo refleja el compromiso del proyecto de lograr los estándares ambientales más altos posibles y apoyar iniciativas de minería verde. Un total de 39 unidades de recolección de polvo con bolsa de chorro pulsado están distribuidas estratégicamente en cada punto de descarga, estación de transferencia, área de cribado y operación de trituración a lo largo de toda la línea de producción. Esta cobertura integral garantiza que el polvo se capture en su origen antes de que pueda escapar a la atmósfera, logrando concentraciones de emisión de 30 mg por metro cúbico o menos. La inversión cubre no solo las unidades colectoras de polvo sino también la extensa red de conductos, las modificaciones de la estructura cerrada, la integración de silos de acero y el sistema de monitoreo inteligente que rastrea el desempeño de las 39 unidades. Este nivel de inversión ambiental es relativamente poco común en la industria agregada y demuestra que el proyecto prioriza la sostenibilidad ambiental a largo plazo y el cumplimiento normativo por encima del ahorro de costos a corto plazo.

P3: ¿Qué ventajas aporta al cliente el modelo EPC llave en mano?

El modelo EPC ofrece importantes ventajas al consolidar todas las responsabilidades del proyecto bajo un único contratista, Zhongyu Dingli. Según este acuerdo, el cliente sólo necesita especificar los requisitos del proyecto y realizar pruebas de aceptación final, mientras que el contratista asume la responsabilidad total del diseño del proceso, la fabricación de equipos, la construcción de ingeniería civil, la instalación de equipos, la puesta en servicio del sistema y la entrega operativa. Este enfoque elimina los desafíos comunes de coordinar múltiples contratistas separados, donde los problemas de interfaz, los conflictos de programación y las disputas de responsabilidad frecuentemente causan retrasos y sobrecostos. El equipo de construcción e instalación mantuvo un estricto control de calidad durante todo el proyecto, lo que permitió que el sistema pasara la puesta en servicio en el primer intento y lograra un arranque sin problemas. Para el cliente, esto significó un único punto de contacto para todos los asuntos del proyecto, una responsabilidad más clara sobre el cronograma y el presupuesto, comunicación simplificada y reducción de los gastos generales de gestión del proyecto.
