Línea de producción de arena y trituración de piedra caliza de alta capacidad para la fabricación sostenible de agregados con control inteligente

Descripción general del proyecto

La línea de producción de arena y trituración de piedra caliza de alta capacidad es un proyecto de fabricación de agregados a gran escala implementado conjuntamente por Zhongyu Dingli y un inversionista en una importante operación minera de piedra caliza. Diseñada para ofrecer una producción estable por hora de 1500 toneladas, esta línea de producción transforma los recursos locales de piedra caliza de alta calidad en agregados de arena y grava de alto valor agregado, al tiempo que garantiza el pleno cumplimiento ambiental, la gestión operativa inteligente y la estabilidad de la producción a largo plazo. La instalación completa cubre un área de 40.000 metros cuadrados, lo que representa una inversión total de 188 millones de RMB.

Los objetivos del cliente para este proyecto estuvieron claramente definidos desde el principio. El objetivo principal era convertir los abundantes recursos regionales de piedra caliza en agregados de primera calidad que pudieran abastecer los mercados de infraestructura y construcción a gran escala. Igualmente importante fue el requisito de lograr esta capacidad de producción cumpliendo con estrictos estándares de protección ambiental, implementando sistemas de control centralizados inteligentes y garantizando un desempeño operativo confiable a largo plazo. La línea de producción resultante sirve como modelo operativo probado para la fabricación de agregados sustentable a gran escala.

Configuración del equipo principal

La línea de producción integra un conjunto completo de equipos que cubren toda la cadena de producción, desde la alimentación de materia prima hasta la trituración, la producción de arena, el cribado, la eliminación de polvo y el control inteligente:

• Alimentador vibratorio: Diseñado para una capacidad de producción de 1500 toneladas por hora con una velocidad de alimentación ajustable en un amplio rango. Proporciona una alimentación uniforme y estable mientras ajusta automáticamente la velocidad de alimentación según la carga del equipo de trituración primario para evitar el ralentí o bloqueos. Presenta una estructura simple y requisitos de mantenimiento sencillos.

• Equipo de trituración primaria: Para el procesamiento de piedra caliza, se selecciona una trituradora de martillos grande y resistente con una capacidad de producción por hora de 1200 a 2000 toneladas. Esta trituradora logra una trituración en una sola etapa, reduciendo directamente los grandes bloques de mineral a partículas medianamente finas y eliminando la necesidad de una trituración secundaria. Para materias primas más duras, hay disponible una alternativa de trituradora de mandíbulas con capacidades de producción que van desde varios cientos hasta más de mil toneladas por hora, lo que ofrece una alta tasa de trituración y un funcionamiento confiable.

• Trituradora de Impacto: Configurada para trituración media y fina con una producción horaria de 1.000 a 1.200 toneladas. Produce una excelente forma del producto con bajo contenido de partículas aciculares y escamosas. Cuenta con ajuste hidráulico de la abertura de descarga para una operación conveniente y rápida, con revestimientos resistentes al desgaste que tienen un ciclo de reemplazo extendido

• Trituradora de impacto de eje vertical (trituradora VSI): máquinas para fabricar arena a gran escala que logran una producción por hora de más de 500 toneladas. Esta línea de producción está configurada para garantizar completamente la producción de arena fabricada de 0 a 5 mm. Admite los modos de operación piedra sobre piedra y piedra sobre hierro, produciendo arena terminada con gradación razonable y forma de partícula redondeada que cumple con los requisitos de la arena utilizada en concreto de alta resistencia.

• Criba vibratoria circular: múltiples unidades de cribado de varias plataformas combinadas para lograr una capacidad de 1500 toneladas por hora, con unidades individuales que manejan de 200 a 800 toneladas por hora. Capaz de producir simultáneamente de 3 a 4 especificaciones de productos de arena y grava. La estructura completamente cerrada minimiza las fugas de polvo al tiempo que garantiza una alta eficiencia de cribado y un mantenimiento sencillo del vibrador.

• Colector de polvo tipo bolsa Pulse Jet: La capacidad total de manejo de aire de toda la línea alcanza cientos de miles de metros cúbicos por hora. Maneja directamente polvo de alta concentración con una concentración de emisión de 30 mg por metro cúbico o menos. Utiliza tecnología de limpieza por chorro pulsado, lo que resulta en un bajo consumo de energía y una mayor vida útil de la bolsa de filtro.

• Sistema Inteligente de Gestión de Producción Minera: Capaz de monitorear simultáneamente cientos de dispositivos y parámetros ambientales en toda la línea de producción. Proporciona control centralizado desde la sala de control con visualización en tiempo real de datos actuales, de temperatura y de salida. Presenta informes automáticos, alertas de fallas y monitoreo remoto a través de una aplicación móvil, lo que permite un personal mínimo en el sitio.

Características del proyecto

Más allá de la selección de equipos, este proyecto incorpora cinco características de diseño robustas que lo distinguen de las líneas de producción convencionales:

• Diseño de tolva de transferencia para operación a carga completa y homogeneización de materiales: un problema común con las líneas de producción estándar es que las tasas de alimentación fluctúan enormemente, lo que hace que la trituradora primaria alterne entre ralentí y sobrecarga. Este proyecto presenta una tolva de transferencia especialmente diseñada que hace más que simplemente almacenar material. Sirve como amortiguador y homogeneizador, asegurando que el material ingrese a la trituradora con un flujo de alimentación estable y uniforme, independientemente de si la alimentación aguas arriba es continua. Esto permite que la trituradora primaria funcione consistentemente a plena capacidad, lo que resulta en una calidad del producto más estable y una mejor eficiencia de producción general.

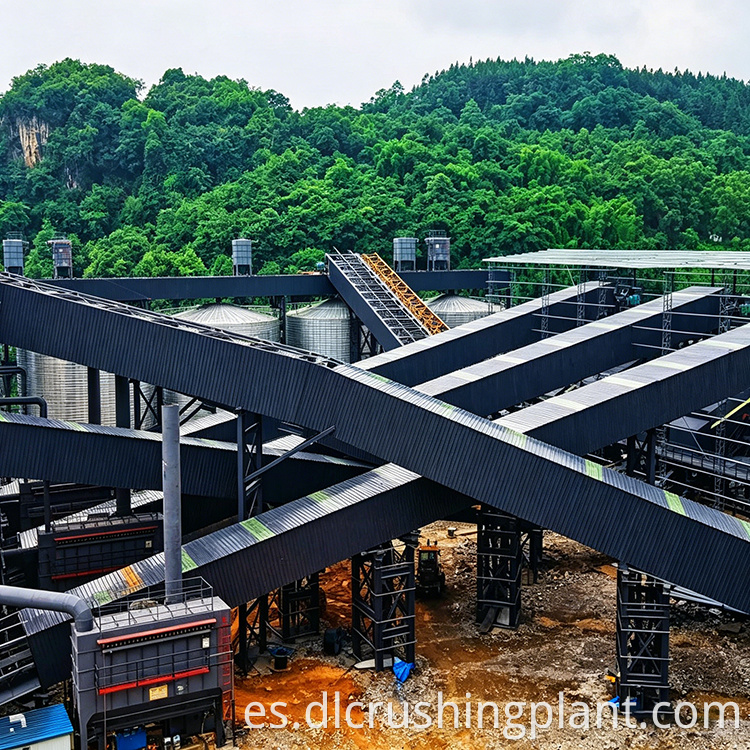

• Cinco silos de acero completamente cerrados con carga por deslizamiento de tarjeta y colectores de polvo montados en la parte superior: Un problema común para muchas plantas de arena y grava es que los productos terminados se almacenan al aire libre, lo que genera nubes de polvo cada vez que sopla el viento. Este problema se vuelve aún más grave durante las operaciones de carga. Este proyecto cuenta con cinco silos de acero completamente cerrados que garantizan que toda la arena y la grava se almacenen en el interior. Cada silo está equipado con un recolector de polvo en la parte superior. Durante la carga, el conductor pasa una tarjeta y el sistema descarga automáticamente el material mientras el recolector de polvo captura simultáneamente el polvo en el aire en tiempo real. Prácticamente no se escapa polvo durante todo el proceso de carga, lo que aborda las preocupaciones ambientales y al mismo tiempo mejora la eficiencia de la carga.

• Sistema de gestión de producción minera Zhongyu Dingli para control centralizado inteligente: esta línea de producción no depende del trabajo manual que va y viene en el sitio para iniciar y detener las máquinas. Un solo operador en la sala de control central se encarga del arranque, apagado, monitoreo y ajuste de todos los equipos. El sistema recopila datos en tiempo real sobre la corriente de la trituradora, la temperatura de los cojinetes, el estado de la cinta transportadora y el volumen de salida. En caso de cualquier anomalía, activa automáticamente una alarma y registra el incidente. Los informes de producción se generan automáticamente, lo que permite a los gerentes ver la producción diaria, el consumo de energía y la duración de operación directamente a través de una aplicación móvil. Este enfoque basado en datos permite la detección temprana de fallas y la toma de decisiones operativas basada en evidencia.

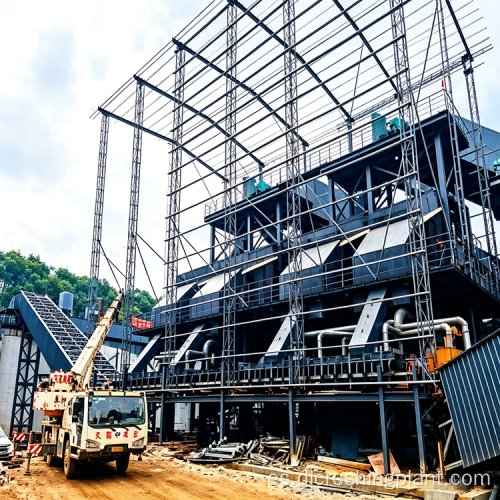

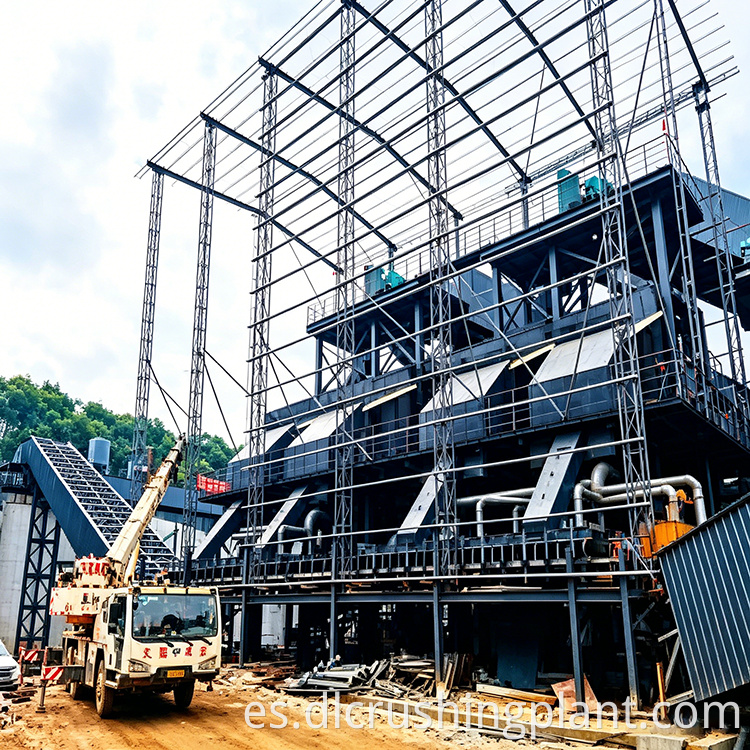

• Producción completamente cerrada con paisajismo y pavimentación del sitio Creación de una fábrica estilo jardín: Las secciones de trituración, cribado y transporte de esta línea de producción cuentan con estructuras cerradas con conductos de recolección de polvo conectados a cada punto de generación de polvo para extraer el polvo tan pronto como se produce. Los terrenos de la planta han sido objeto de extensas pavimentaciones y paisajismo, lo que no sólo mejora la estética sino que también reduce las emisiones secundarias de polvo. El resultado es una fábrica estilo jardín limpia y ordenada que transforma fundamentalmente la percepción tradicional de las operaciones mineras polvorientas y desaliñadas.

Ámbito de aplicación

Esta línea de producción es adecuada para operadores que tienen piedra caliza u otros recursos minerales de dureza media y buscan establecer una operación de producción de agregados a gran escala que cumpla con los estándares ambientales, presente una operación inteligente y garantice una producción estable a largo plazo:

• Operaciones mineras a gran escala: ideal para operadores mineros que buscan convertir recursos de piedra caliza de alta calidad en agregados de primera calidad con capacidades de producción de 1000 toneladas por día o más, donde el cumplimiento ambiental y la gestión inteligente son requisitos principales.

• Suministro de materiales de construcción: Proporciona agregados de arena y grava de alta calidad para proyectos de construcción a gran escala, incluidos desarrollos residenciales, complejos comerciales e instalaciones industriales donde la calidad constante del material y el volumen de suministro son fundamentales.

• Desarrollo de infraestructura: presta servicios a importantes iniciativas de infraestructura, incluida la construcción de carreteras, ingeniería ferroviaria, proyectos de puentes e instalaciones de conservación de agua que requieren un suministro confiable de agregados de alto volumen.

• Producción de concreto y asfalto: Ofrece arena y agregados fabricados con grados precisos que cumplen con las exigentes especificaciones de las modernas plantas dosificadoras de concreto e instalaciones de mezcla de asfalto, lo que respalda la producción de concreto de alta resistencia y pavimento duradero.

La configuración del equipo cubre toda la cadena de producción, desde la alimentación, la trituración y la producción de arena hasta el cribado, la eliminación de polvo y el control inteligente, lo que convierte a este proyecto en un modelo operativo probado para la fabricación sostenible de agregados a gran escala.

Preguntas frecuentes

P1: ¿Cuáles son las medidas clave de protección ambiental implementadas en esta línea de producción?

Esta línea de producción implementa una protección ambiental integral a través de múltiples medidas integradas. Las secciones de trituración, cribado y transporte cuentan con estructuras completamente cerradas con conductos de recolección de polvo conectados a cada punto de generación de polvo. Los colectores de polvo con cámara de chorro pulsado manejan polvo de alta concentración con concentraciones de emisión iguales o inferiores a 30 mg por metro cúbico. Cinco silos de acero completamente cerrados almacenan todos los productos terminados en el interior, cada uno equipado con recolectores de polvo montados en la parte superior que capturan el polvo en el aire en tiempo real durante las operaciones de carga de tarjetas. Una carretera específica de transporte de asfalto y hormigón de 7,5 metros de ancho evita el derrame de material y la generación de polvo durante el transporte. Los terrenos de la planta cuentan con amplia pavimentación y paisajismo para reducir las emisiones secundarias de polvo.

P2: ¿Cómo mejora el diseño de la tolva de transferencia la eficiencia de producción y la calidad del producto?

La tolva de transferencia aborda un problema fundamental en las líneas de producción convencionales donde las velocidades de alimentación fluctúan enormemente, lo que hace que la trituradora primaria alterne entre ralentí y sobrecarga. En lugar de simplemente almacenar material, la tolva sirve como amortiguador y homogeneizador. La materia prima ingresa primero a la tolva antes de pasar a la trituradora, lo que garantiza un flujo de alimentación estable y uniforme independientemente de si la alimentación aguas arriba es continua. Esto permite que la trituradora primaria funcione consistentemente a plena capacidad, lo que produce una distribución más uniforme del tamaño de las partículas en la producción triturada. El resultado es una calidad del producto más estable, un menor desgaste del equipo debido a las fluctuaciones de carga, una mayor eficiencia de producción general y menos interrupciones en las operaciones posteriores de cribado y producción de arena.

P3: ¿Qué beneficios ofrece el sistema de gestión inteligente de Zhongyu Dingli para las operaciones diarias?

El sistema de gestión inteligente transforma las operaciones tradicionales que requieren mucha mano de obra en un proceso centralizado impulsado por datos. Un solo operador en la sala de control central puede encargarse del arranque, apagado, monitoreo y ajuste de todos los equipos en toda la línea de producción. El sistema monitorea simultáneamente cientos de dispositivos y parámetros ambientales, recopilando datos en tiempo real sobre la corriente de la trituradora, la temperatura de los cojinetes, el estado de la cinta transportadora y el volumen de salida. Cuando ocurren anomalías, el sistema activa automáticamente alarmas y registra incidentes para su análisis. Los informes de producción se generan automáticamente y se puede acceder a ellos a través de una aplicación móvil, lo que permite a los gerentes ver la producción diaria, el consumo de energía y la duración del funcionamiento de forma remota. Los beneficios clave incluyen la detección temprana de fallas que evita costosas averías, la toma de decisiones operativas basada en evidencia, una reducción significativa de los requisitos de personal en el sitio y una contabilidad de producción transparente que respalda la gestión eficiente de toda la operación.
