Sistema eficiente de trituración de piedra caliza con trituración y cribado en dos etapas para producción de agregados de múltiples especificaciones

Descripción general del proyecto

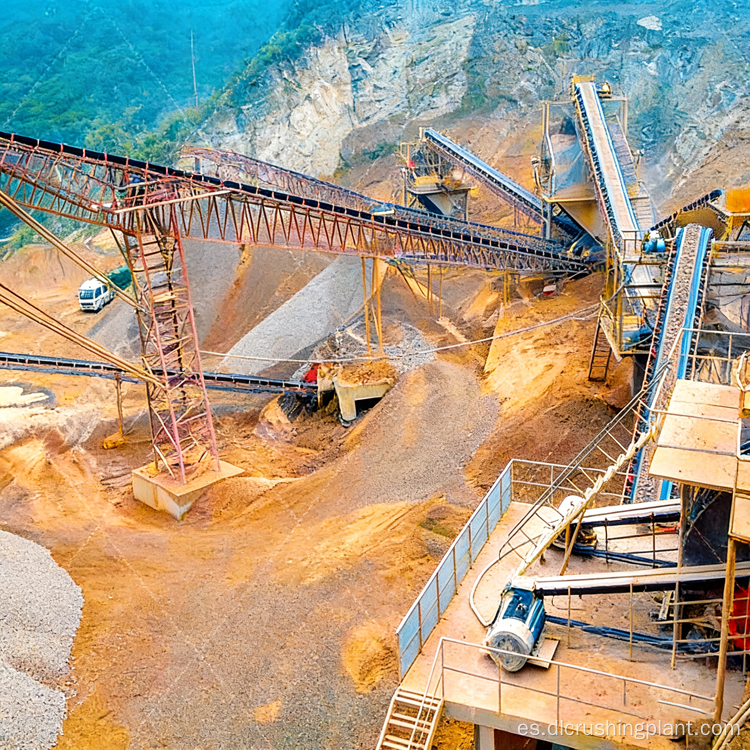

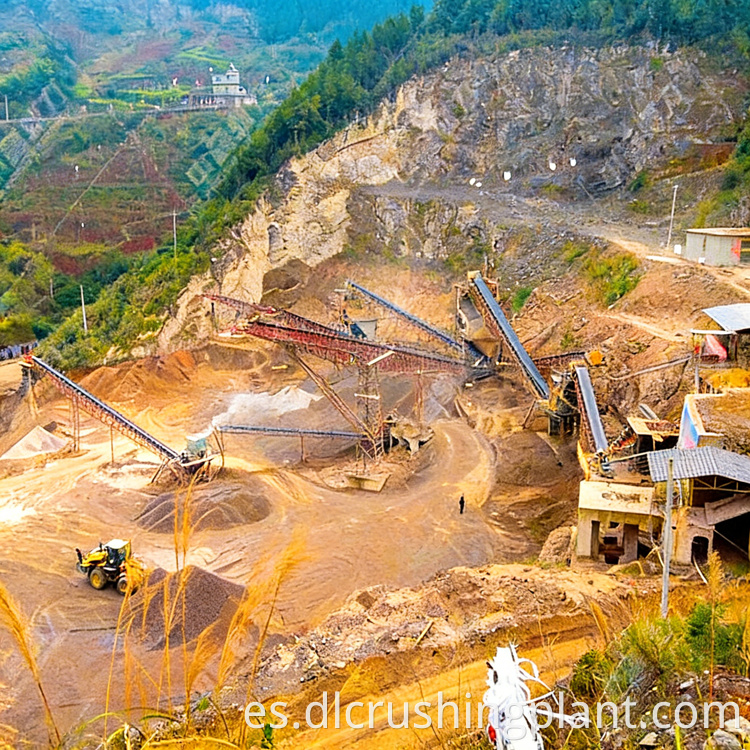

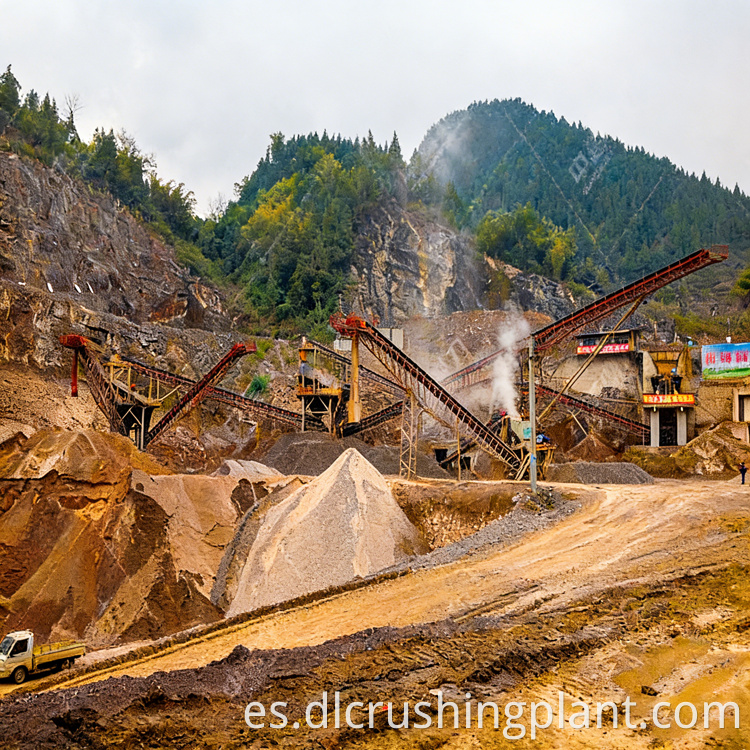

Esta línea de producción de trituración de piedra caliza está diseñada e instalada por Zhongyu Dingli y está diseñada para procesar materias primas de piedra caliza con una producción por hora diseñada de 500 toneladas. La línea de producción completa está configurada para producir múltiples especificaciones de productos terminados, incluyendo piedra graduada de 30-40 mm, 20-30 mm, 10-20 mm, 5-10 mm y polvo de piedra, satisfaciendo las diversas demandas del suministro de materiales de construcción e infraestructura.

• Material de procesamiento: piedra caliza
• Capacidad de producción: 500 toneladas por hora
• Especificaciones del producto: Piedra graduada de 30-40 mm, 20-30 mm, 10-20 mm, 5-10 mm y polvo de piedra

Configuración del equipo

La línea de producción está equipada con un conjunto completo de equipos profesionales de trituración y cribado, configurados sistemáticamente para respaldar el concepto de diseño de trituración en dos etapas que forma el núcleo de todo el proceso de producción. Cada equipo se selecciona y combina para manejar las características específicas del material de alimentación de piedra caliza, lo que garantiza un funcionamiento estable y eficiente a la capacidad horaria diseñada.

La configuración del equipo incluye los siguientes componentes principales:

• Trituradora de martillo pesado: sirve como unidad de trituración primaria, responsable de triturar inicialmente grandes trozos de material de alimentación de piedra caliza en bruto en tamaños manejables para el procesamiento posterior.
• Máquina moldeadora: realiza una trituración secundaria para refinar las partículas del material, mejorando la forma de las partículas y la uniformidad de la gradación después de la etapa de trituración inicial.
• Sistema de cribado de dos etapas: clasifica los materiales triturados mediante dos procedimientos de cribado secuenciales, separando eficazmente el material en las especificaciones requeridas del producto terminado de diferentes tamaños de partículas.
• Equipo de soporte: incluye sistemas de alimentación, transportadores y componentes auxiliares que conectan todas las etapas de trituración y cribado en un flujo de producción continuo e integrado.

Proceso de trituración de dos etapas

La línea de producción adopta un concepto de diseño de trituración de dos etapas que sirve como núcleo de todo el proceso de producción. Este enfoque científico garantiza un rendimiento eficiente y una calidad constante del producto.

En la primera etapa de trituración, se utiliza la trituradora de martillos pesados ​​para realizar la trituración primaria de grandes trozos de materias primas de piedra caliza. La trituradora de martillos pesados ​​es particularmente adecuada para el procesamiento de piedra caliza debido a su alto índice de reducción y su capacidad para manejar grandes tamaños de alimentación en una sola pasada. Esta etapa reduce la piedra caliza en bruto del tamaño de la cantera a dimensiones intermedias adecuadas para la etapa de trituración secundaria.

Después de la trituración inicial, los materiales se envían a la máquina moldeadora para el proceso de trituración secundaria. La máquina moldeadora refina las partículas del material, mejorando sus características de forma y asegurando una distribución de tamaño más uniforme. Esta etapa secundaria es fundamental para producir productos agregados de alta calidad que cumplan con los estrictos requisitos de forma y gradación de las partículas en aplicaciones de construcción. El proceso de conformación elimina partículas escamosas y alargadas, produciendo granos más equidimensionales que brindan un mejor desempeño en mezclas de concreto y asfalto.

Detección y clasificación

Después del proceso de trituración de dos etapas, los materiales triturados pasan por dos etapas de procedimientos de cribado. Este enfoque de cribado dual clasifica eficazmente los materiales según las especificaciones de producto terminado requeridas de diferentes tamaños de partículas, produciendo las cinco fracciones de producto objetivo.

La primera etapa de cribado separa las fracciones más gruesas del material más fino, dirigiendo las partículas de gran tamaño nuevamente al circuito de trituración para su posterior procesamiento mientras se envía el material calificado a la segunda etapa de cribado. La segunda etapa de selección realiza una clasificación precisa del material calificado en las fracciones de tamaño específicas requeridas, produciendo los productos de piedra clasificados finales y el polvo de piedra.

Este diseño de cribado de dos etapas garantiza una separación precisa entre fracciones de tamaño adyacentes, minimizando la contaminación cruzada entre las especificaciones del producto y garantizando que cada producto clasificado cumpla con su rango de tamaño de partícula objetivo. El diseño de circuito cerrado también maximiza la utilización del material al recircular material de gran tamaño para su reprocesamiento, reduciendo el desperdicio y mejorando el rendimiento general.

Características del proyecto

La línea de producción presenta un diseño general razonable y un rendimiento excepcional en todos los equipos equipados. El proceso científico de trituración de dos etapas no solo garantiza la realización estable de la producción horaria diseñada, sino que también garantiza el tamaño uniforme de las partículas de los productos de piedra caliza terminados, cumpliendo con los estrictos requisitos para materiales terminados de múltiples especificaciones.

La integración de una trituradora de martillos pesados ​​para la trituración primaria y una máquina moldeadora para la trituración secundaria representa una configuración optimizada para el procesamiento de piedra caliza. Esta combinación aprovecha la alta eficiencia de reducción de la trituradora de martillos para reducir el tamaño grueso mientras utiliza la máquina moldeadora para refinar las características de las partículas, lo que da como resultado un enfoque equilibrado que maximiza tanto la capacidad de rendimiento como la calidad del producto.

El sistema de detección de dos etapas brinda la flexibilidad de producir cinco especificaciones de producto distintas simultáneamente, lo que permite que la línea de producción atienda múltiples segmentos del mercado y requisitos de aplicación. La capacidad de producir productos de piedra clasificados y polvo de piedra desde una sola línea de producción mejora la viabilidad económica de la operación al maximizar el valor extraído de cada tonelada de piedra caliza en bruto procesada.

Preguntas frecuentes

P1: ¿Por qué se prefiere un diseño de trituración de dos etapas para el procesamiento de piedra caliza en lugar de un enfoque de una sola etapa?

Un diseño de trituración de dos etapas ofrece ventajas significativas para el procesamiento de piedra caliza. En un enfoque de una sola etapa, una trituradora debe manejar toda la reducción desde el tamaño de la materia prima hasta el tamaño del producto final, lo que a menudo conduce a una forma subóptima de las partículas, tasas de desgaste más altas y una gradación inconsistente. El enfoque de dos etapas permite que cada trituradora opere con su relación de reducción y rango de tamaño de alimentación óptimos. La pesada trituradora de martillos de la primera etapa reduce eficientemente los grandes bloques de piedra caliza en bruto a tamaños intermedios, mientras que la máquina moldeadora de la segunda etapa refina las partículas hasta sus especificaciones finales. Esta separación de tareas da como resultado una mejor forma de las partículas, una distribución de tamaño más uniforme, menores costos de desgaste general y una operación más estable en la producción por hora diseñada. Además, el diseño de dos etapas proporciona mayor flexibilidad para ajustar la gradación del producto modificando la configuración de cualquiera de las trituradoras de forma independiente.

P2: ¿Qué papel juega la máquina moldeadora en la etapa de trituración secundaria?

La máquina moldeadora cumple una función crítica en la etapa de trituración secundaria al refinar las características de las partículas de la piedra caliza triturada. Si bien la trituradora de martillos pesados ​​en la etapa primaria es muy eficaz para reducir el tamaño, puede producir partículas con formas irregulares, incluidos fragmentos escamosos y alargados. La máquina moldeadora aborda esto aplicando fuerzas de impacto controladas que remodelan las partículas en formas más equidimensionales. Esto es particularmente importante para los productos agregados utilizados en aplicaciones de concreto y asfalto, donde la forma de las partículas afecta directamente la trabajabilidad, resistencia y durabilidad. El proceso de conformación también ayuda a lograr una distribución de tamaño más uniforme entre las fracciones del producto, reduciendo la variación entre especificaciones adyacentes. Al mejorar la forma de las partículas y la consistencia de la gradación, la máquina moldeadora garantiza que los productos terminados de piedra caliza cumplan con los estrictos requisitos de calidad de los estándares de construcción modernos.

P3: ¿Cómo garantiza el sistema de detección de dos etapas una clasificación precisa de las cinco especificaciones del producto?

El sistema de cribado de dos etapas garantiza una clasificación precisa mediante un enfoque secuencial que refina progresivamente la separación entre las fracciones del producto. En la primera etapa de cribado, el material más grueso se separa de las fracciones más finas y las partículas de gran tamaño se recirculan de regreso al circuito de trituración para su posterior procesamiento. Este paso de preclasificación reduce la carga en la segunda etapa de selección y mejora la precisión de su clasificación. En la segunda etapa de selección, el material calificado de la primera etapa se separa aún más en las fracciones de tamaño específicas requeridas, produciendo las cinco especificaciones de producto distintas: piedra graduada de 30-40 mm, 20-30 mm, 10-20 mm, 5-10 mm y polvo de piedra. El uso de tamaños de malla adecuados y configuraciones de cribas de varias plataformas garantiza una separación precisa entre fracciones de tamaño adyacentes, minimizando la contaminación cruzada. El diseño de circuito cerrado también garantiza que cualquier material que no cumpla con la gradación objetivo se recircule para su reprocesamiento, maximizando tanto la calidad del producto como la utilización general del material.
