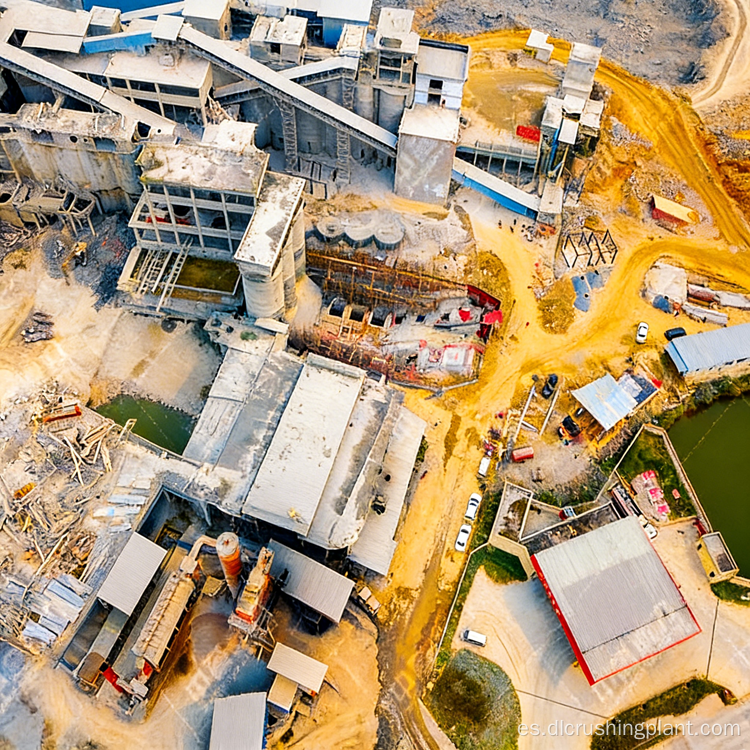

Línea eficiente de producción de arena y agregados para el procesamiento de piedra caliza con sistema de trituración y cribado de múltiples etapas

Descripción general del proyecto

Esta línea de producción de arena y agregados es una instalación de alta eficiencia diseñada e instalada para el procesamiento de piedra caliza, capaz de producir productos agregados de múltiples grados y polvo de piedra para satisfacer diversas demandas de materiales de construcción. La línea de producción completa está equipada con un conjunto integral de equipos de trituración, producción de arena y cribado, lo que brinda una producción confiable y consistente para operaciones de suministro de agregados a gran escala.

• Material de procesamiento: piedra caliza
• Capacidad de producción: 1000 toneladas por hora
• Especificaciones del producto: Piedra graduada de 30-40 mm, 20-30 mm, 10-20 mm, 5-10 mm y polvo de piedra

Configuración y proceso del equipo

La línea de producción completa integra múltiples etapas de procesamiento para transformar la piedra caliza en bruto en productos agregados clasificados con precisión. La configuración del equipo combina trituración primaria de alta resistencia, producción de arena en varias etapas y cribado de precisión para garantizar una calidad constante en todas las especificaciones del producto.

El equipamiento principal incluye:

• Trituradora de martillos de servicio pesado PCZ 1620: realiza la trituración primaria de piedra caliza cruda, brindando altos índices de reducción y una gran capacidad de procesamiento para alimentación continua.
• Máquina para fabricar arena de doble rotor ZSJ 1218: Proporciona trituración secundaria y fabricación de arena eficientes mediante la acción de impacto de doble rotor, produciendo arena fabricada y agregado fino de alta calidad.
• Máquina para fabricar arena ZSJ 1213: ofrece capacidad adicional de fabricación de arena para la producción de agregados finos, lo que garantiza una forma y gradación óptimas de las partículas.
• Criba vibratoria 2YKZ3080: realiza una criba de varias plataformas para clasificar el material triturado en fracciones de tamaño preciso, separando los productos calificados del material de gran tamaño para su recirculación.

El flujo de procesamiento sigue un enfoque progresivo de múltiples etapas. La piedra caliza cruda se introduce en la trituradora de martillos de servicio pesado PCZ 1620 para la reducción primaria de tamaño. Luego, el material triturado pasa a través de la máquina fabricadora de arena de doble rotor ZSJ 1218 y la máquina fabricadora de arena ZSJ 1213 para su posterior refinamiento y producción de arena fabricada. El material procesado es cribado por la criba vibratoria 2YKZ3080 para producir los productos finales clasificados en cinco especificaciones, con el material de gran tamaño recirculado de regreso al circuito de trituración para minimizar el desperdicio y maximizar el rendimiento.

Especificaciones del producto

La línea de producción está diseñada para producir una amplia gama de productos agregados para diversas aplicaciones de construcción e infraestructura.

• Piedra graduada de 30 a 40 mm: agregado grueso adecuado para estructuras de hormigón a gran escala, capas de base de carreteras y aplicaciones de cimientos de alta resistencia.
• Piedra graduada de 20-30 mm: agregado medio grueso utilizado en hormigón estructural, balasto ferroviario y sistemas de drenaje.
• Piedra graduada de 10 a 20 mm: agregado mediano ideal para la producción de concreto estándar, mezclas asfálticas y aplicaciones de construcción en general.
• Piedra graduada de 5 a 10 mm: agregado fino utilizado en la producción de mortero, revestimiento de asfalto y aplicaciones de acabado de concreto.
• Polvo de piedra: material de partículas finas utilizado como relleno complementario en productos de construcción, estabilización de suelos y aplicaciones industriales.

Características del proyecto

La línea de producción está diseñada alrededor de una trituradora de martillos de alta resistencia como unidad de trituración primaria, lo que proporciona ventajas significativas sobre las configuraciones tradicionales de mandíbula y cono para el procesamiento de piedra caliza. La trituradora de martillos ofrece altos índices de reducción en una sola pasada, lo que reduce la cantidad de etapas de trituración requeridas y simplifica la configuración general del equipo mientras mantiene una alta capacidad de rendimiento.

La integración de máquinas de fabricación de arena de doble rotor proporciona un rendimiento de fabricación de arena superior en comparación con los diseños de un solo rotor. La configuración de doble rotor genera más energía de impacto por unidad de material, lo que produce arena fabricada con mejor forma de partículas, menor índice de descamación y gradación más uniforme. Esto es particularmente importante para cumplir con los estándares de construcción modernos que exigen arena fabricada de alta calidad como alternativa a la arena natural.

La criba vibratoria de varias plataformas permite la clasificación simultánea de múltiples especificaciones de productos en una sola pasada de cribado, lo que mejora la eficiencia operativa y reduce el espacio que ocupa el equipo. El diseño de cribado de circuito cerrado recircula el material de gran tamaño de regreso a la etapa de trituración, lo que garantiza la máxima utilización del material y minimiza el desperdicio.

La configuración completa de la línea demuestra un enfoque equilibrado entre la eficiencia de trituración y la calidad del producto, con cada pieza del equipo seleccionada y adaptada para manejar las características específicas del material de alimentación de piedra caliza. Este enfoque integrado garantiza un funcionamiento estable y continuo a plena capacidad, manteniendo al mismo tiempo una gradación constante del producto en las cinco especificaciones de salida.

Preguntas frecuentes

P1: ¿Cuáles son las ventajas de utilizar una trituradora de martillos de alta resistencia como unidad de trituración principal para el procesamiento de piedra caliza?

La trituradora de martillos de alta resistencia ofrece varias ventajas clave para la producción de agregados de piedra caliza. A diferencia de las trituradoras de mandíbulas que requieren múltiples etapas para lograr la relación de reducción deseada, la trituradora de martillos puede lograr una alta reducción en una sola pasada, simplificando la configuración del equipo y reduciendo la cantidad total de máquinas requeridas. Esto reduce directamente la inversión de capital, la complejidad de la instalación y los requisitos de mantenimiento. Además, la trituradora de martillos ofrece una mayor capacidad de rendimiento por unidad de tamaño de equipo, lo que la hace particularmente adecuada para operaciones de alta capacidad. Para la piedra caliza, que es un material relativamente blando a medio duro, la trituradora de martillos proporciona una excelente eficiencia de trituración con una gradación de salida constante, mientras que los costos de desgaste siguen siendo manejables en comparación con las aplicaciones de minerales más duros.

P2: ¿Cómo mejoran las máquinas de fabricación de arena de doble rotor la calidad de la arena fabricada?

Las máquinas de fabricación de arena de doble rotor mejoran la calidad de la arena fabricada a través de su exclusivo diseño de impacto de doble rotor. Cada rotor acelera el material de forma independiente, creando múltiples eventos de impacto a medida que la piedra pasa a través de la cámara de trituración. Esto da como resultado una mejor forma de las partículas con granos más equidimensionales, un índice de descamación más bajo y una distribución de tamaño más uniforme en comparación con las trituradoras de un solo rotor o de compresión. Las múltiples acciones de impacto también producen una mejor textura superficial en las partículas de arena fabricadas, lo que mejora las características de unión cuando se usa en mezclas de concreto y asfalto. Además, la configuración de doble rotor permite un mayor rendimiento y tasas de producción de arena más consistentes, lo que garantiza que la arena fabricada cumpla con los requisitos de gradación de los estándares de construcción modernos como un sustituto confiable de la arena natural.

P3: ¿Cómo garantiza la línea de producción una calidad constante en las cinco especificaciones del producto?

La calidad constante del producto se mantiene mediante una combinación de combinación precisa de equipos, cribado de varias etapas y recirculación de circuito cerrado. La trituradora de martillos PCZ 1620 entrega material triturado primario uniforme a la etapa de producción de arena, donde las máquinas ZSJ 1218 y ZSJ 1213 producen una distribución consistente del tamaño de las partículas. La criba vibratoria 2YKZ3080 realiza una clasificación de varias plataformas, separando el material en las cinco especificaciones de producto requeridas simultáneamente. Cualquier material de gran tamaño que no cumpla con la gradación objetivo se recircula automáticamente al circuito de trituración para su posterior procesamiento, lo que garantiza que solo el material calificado llegue a los flujos de producto final. Este diseño de circuito cerrado maximiza la utilización del material, minimiza el desperdicio y garantiza que la gradación de cada especificación del producto permanezca estable durante todo el ciclo de producción, incluso cuando las características del material de alimentación varían dentro de los rangos normales.
