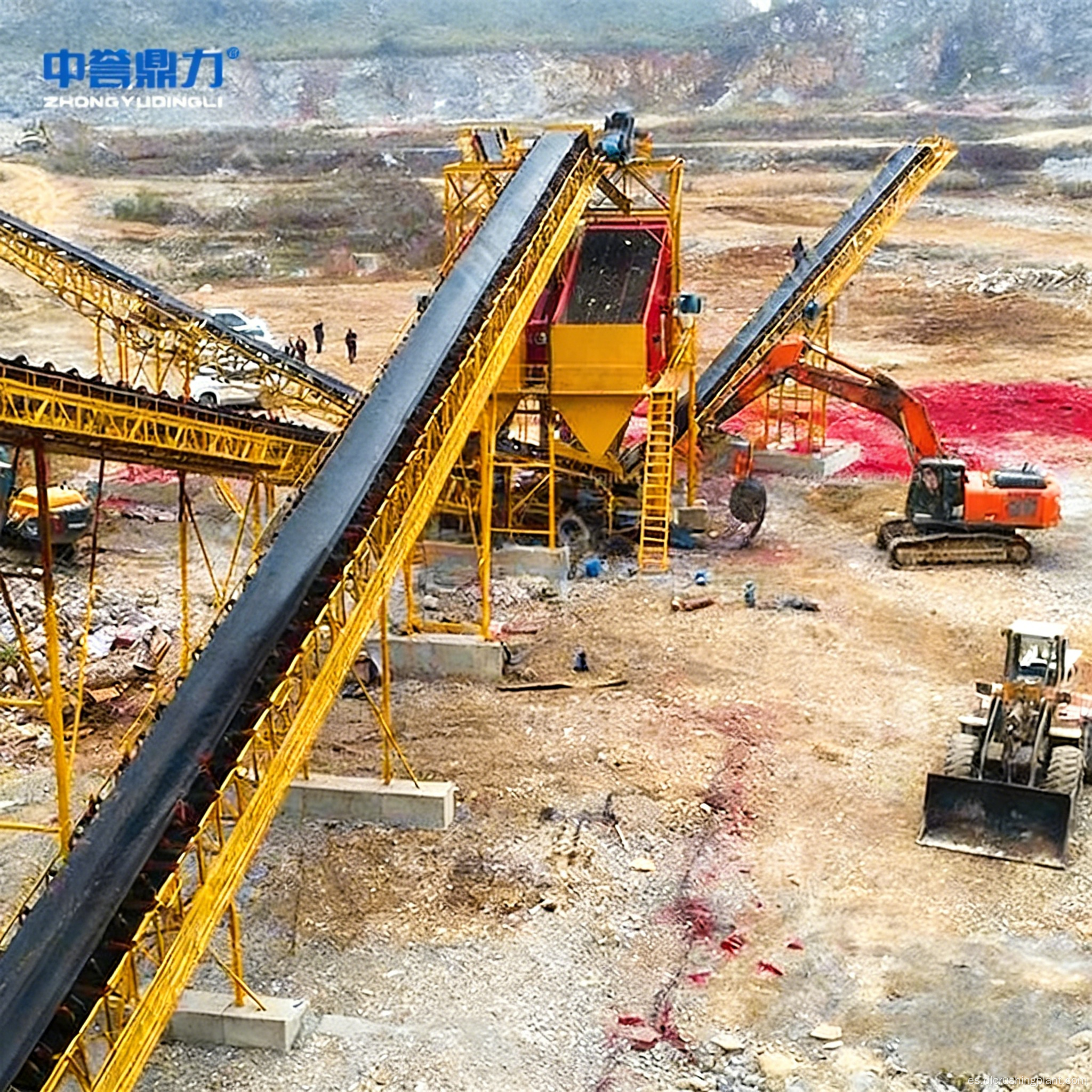

Línea de producción integrada para agregados de piedra caliza y arena manufacturada Proveedor global de servicios EPC para proyectos de piedra caliza

Esta línea de producción está diseñada específicamente para rocas carbonatadas de baja dureza como la piedra caliza. Con una capacidad de producción personalizable de 100 a 1000 toneladas métricas por hora, emplea un proceso simplificado que consiste en “trituración en una sola etapa con una trituradora de martillo pesada + trituración fina con una máquina moldeadora + fabricación de arena de doble rotor DLZSJ (opcional) + clasificación con criba vibratoria circular + recolección de polvo con cámara de filtros”. Este proceso simplificado permite la producción simultánea de tres tipos de productos: agregado de piedra triturada, arena manufacturada y polvo de piedra caliza.

Se utiliza principalmente en la mezcla de producción de cemento, agregados de concreto, subrasantes de carreteras y como materia prima industrial para polvo de piedra caliza en las industrias papelera, química y metalúrgica.

Desafíos clave: Los procesos tradicionales de múltiples etapas que utilizan trituradoras de mandíbulas y trituradoras de impacto involucran numerosos equipos, requieren una gran huella y conllevan una alta inversión inicial; la baja dureza de la piedra caliza conduce a una trituración excesiva, lo que resulta en un bajo rendimiento agregado; Los altos niveles de polvo triturado plantean riesgos de cumplimiento ambiental, lo que podría provocar paradas de producción.

Aspectos destacados de la solución: una trituradora de martillos pesados ​​de una sola etapa reemplaza la configuración de trituradora de mandíbulas de dos etapas + trituradora de impacto, lo que agiliza el proceso y reduce la inversión entre un 30% y un 40%; Una máquina moldeadora está dedicada al procesamiento secundario de material de gran tamaño, asegurando una forma de partícula redondeada; la máquina opcional para fabricar arena de doble rotor DLZSJ cuenta con trituración de doble cámara “piedra sobre piedra” para un alto rendimiento de arena; los colectores de polvo con cámara de filtros son equipo estándar, lo que permite la recuperación y reutilización total del polvo de piedra caliza; El control centralizado PLC permite una adaptación flexible a un amplio rango de capacidad de 100 a 1000 toneladas métricas por hora.

Alimentación: La piedra caliza cruda se introduce uniformemente en la trituradora de martillos de alta resistencia a través de un alimentador vibratorio; La velocidad de alimentación se puede ajustar mediante un variador de frecuencia.

Trituración primaria: la trituradora de martillos de alta resistencia reduce el tamaño de alimentación a menos de 30 mm; la mayor parte del material cumple con las especificaciones en una sola pasada y pasa al tamizado, mientras que una pequeña cantidad de material de gran tamaño se envía a la máquina formadora.

Conformación y trituración fina: La trituradora de conformación realiza una trituración fina secundaria y conformación de material de gran tamaño, garantizando que tanto la forma como la gradación de las partículas cumplan con las especificaciones.

Producción de arena (opcional): La máquina fabricadora de arena de doble rotor DLZSJ realiza un procesamiento profundo para producir arena redondeada hecha a máquina con un módulo de finura ajustable.

Clasificación y cribado: una criba vibratoria circular clasifica agregados (varios tamaños, desde 5 a 30 mm), arena manufacturada (0 a 5 mm) y polvo de piedra (<0,075 mm); el material de gran tamaño regresa al circuito.

Recolección, almacenamiento y transporte de polvo: un colector de polvo con cámara de filtros captura polvo de piedra para su uso como producto industrial, que luego se transporta a través de una cinta transportadora sellada al silo de almacenamiento.

Diseño de solución: personalizar las especificaciones de trituradoras de martillos pesados ​​y las configuraciones de producción de arena según la composición del mineral y las especificaciones del producto objetivo; proporcionar diseños 3D y estimaciones de inversión.

Fabricación de equipos: Las trituradoras de martillos pesados, las máquinas perfiladoras, las máquinas de fabricación de arena de doble rotor DLZSJ, las cribas vibratorias y los colectores de polvo se investigan, desarrollan y fabrican de forma independiente; Cada unidad se somete a pruebas individuales antes del envío.

Instalación y puesta en marcha: orientación in situ para la instalación y puesta en marcha integrada de toda la línea, centrándose en la calibración de los espacios de los martillos y los tamaños de malla de las pantallas; Pruebas de aceptación de carga completa de 72 horas.

Gestión de Operación y Mantenimiento: Reemplazo programado de cabezas y revestimientos de martillos, mantenimiento de bolsas filtrantes de colectores de polvo, inspecciones periódicas y diagnóstico remoto de fallas; EEE > 85%.

Proyecto EPC Integral de Agregado de Piedra Caliza y Arena Fabricada en el Estado de Ogun, Nigeria. El cliente es la división de áridos de un importante grupo cementero local, con reservas de piedra caliza en la zona minera que superan los 100 millones de toneladas métricas. Zhongyu Dingli entregó una métrica de 600. La arena fabricada tiene un contenido de arcilla de <1%, con agregados en forma de agujas y escamas <8% y un valor de trituración <22%, cumpliendo con la norma NIS 444. El polvo de piedra se recoge y se devuelve a la línea de producción de cemento, lo que da como resultado una descarga cero de residuos. El consumo de electricidad es de aproximadamente 8,5 kWh por tonelada métrica de material, lo que representa una reducción de aproximadamente el 22 % en comparación con una configuración de trituradora de mandíbulas + trituradora de impacto.

Comentarios de los clientes: "La solución de proceso corto de la trituradora de martillos pesados ​​redujo la huella de la línea de producción en casi un 40 % y el período de puesta en servicio fue dos meses más rápido de lo esperado. La máquina de fabricación de arena DLZSJ produce una forma de partículas excelente y los clientes de concreto informan una buena trabajabilidad durante la construcción. El polvo de piedra recolectado por el sistema de recolección de polvo se devuelve a la planta de cemento, logrando realmente cero desperdicio".

P1: ¿Cuáles son las ventajas clave de la solución de trituradora de martillos pesados ​​en comparación con la configuración tradicional de trituradora de mandíbulas + trituradora de impacto?

R: Se requieren menos unidades, lo que reduce la inversión entre un 30 % y un 40 %; el consumo de electricidad se reduce entre un 20% y un 25%; y la huella se reduce con una solución automática de agregado de cemento entre un 40 % y un 50 %. Es adecuado para la producción a gran escala de materiales de dureza media a baja, como la piedra caliza.

P2: ¿Cómo se logra el amplio rango de capacidad de 100 a 1000 TPH?

R: Mediante combinaciones de especificaciones y cantidades de unidades principales: 100 a 300 TPH con una sola unidad de tamaño pequeño a mediano; 400–600 TPH con una unidad de gran tamaño o dos unidades en paralelo; 700–1000 TPH con múltiples unidades en paralelo más configuraciones ampliadas de planta de procesamiento de polvo de grava de piedra caliza. El flujo del proceso permanece sin cambios.

P3: ¿Cuáles son las ventajas de la máquina fabricadora de arena de doble rotor DLZSJ?

R: El mecanismo de trituración contrarrotante de doble rotor aumenta el rendimiento de arena entre un 15% y un 20% en comparación con los modelos de un solo rotor, produce formas de partículas más redondas, reduce la trituración excesiva y reduce el consumo de energía por unidad. Es especialmente adecuado para materiales de dureza media a baja, como la piedra caliza.

P4: ¿Se desperdicia la producción de polvo de piedra?

R: No. Después de ser recolectado por completo por el colector de polvo de la cámara de bolsas, puede usarse como ingrediente de cemento, aditivo para concreto o venderse como polvo de carbonato de calcio industrial, equipo industrial de trituración de piedra caliza que garantiza la utilización del 100% de los recursos.
