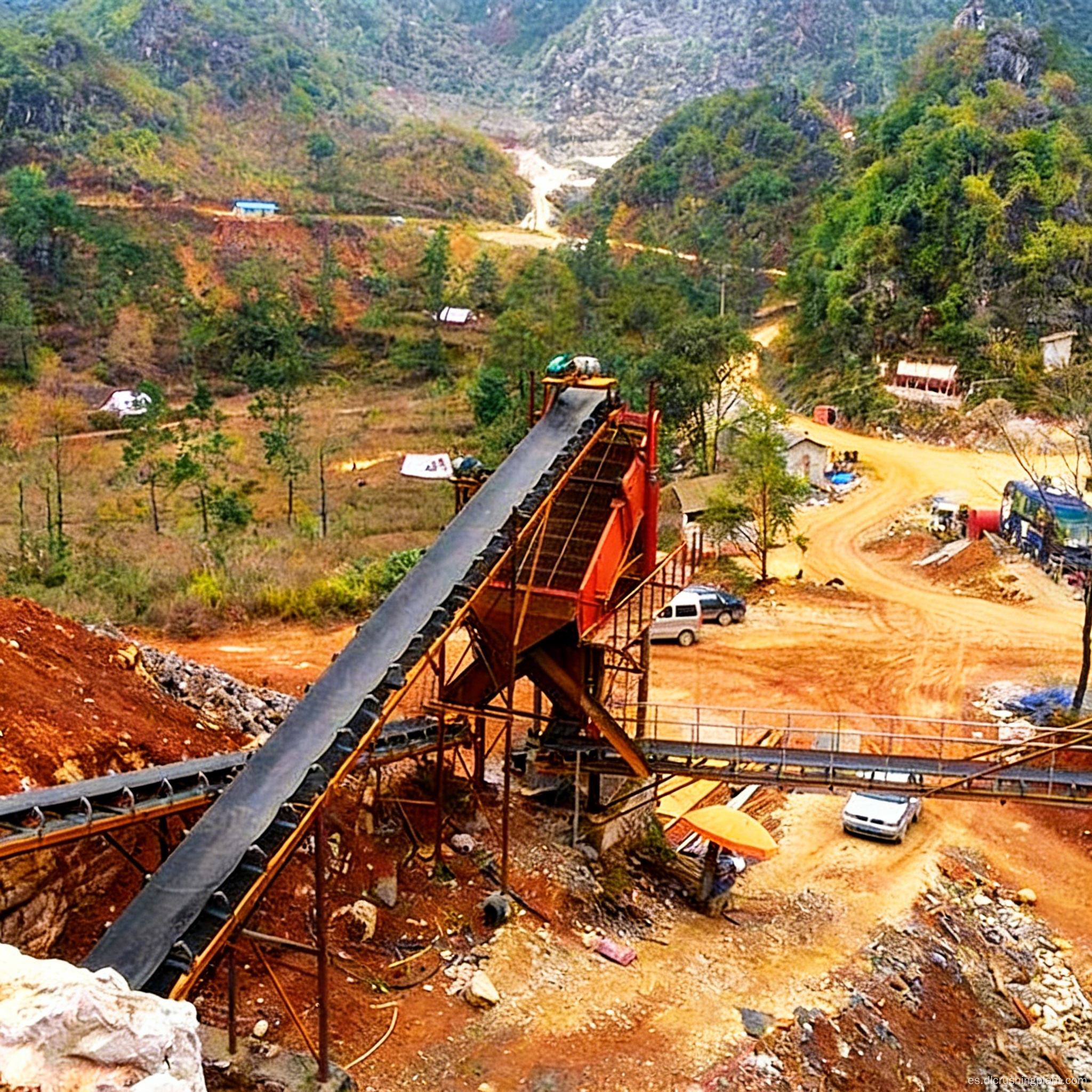

Proyecto de mejora de la calidad y expansión de la capacidad de la antigua línea de piedra caliza Conformación de la trituradora de martillos y cribado en cuatro etapas

Plan de mejora y renovación de la línea de producción de piedra caliza

Descripción general del proyecto de la línea de producción de agregados de piedra caliza

Esta línea de producción de agregados de piedra caliza de 100 a 160 toneladas métricas por hora es un proyecto de actualización para un sistema trituradora de mandíbulas existente. Sobre la base de la configuración de trituración primaria existente del cliente, se agregó una trituradora de martillos de servicio pesado PCZ1308 como unidad de conformación y recirculación, que funciona en conjunto con una criba vibratoria circular de cuatro pisos YK2260 para producir cuatro grados de piedra triturada terminada. La línea de producción adopta un diseño escalonado, lo que permite que el material descargado desde la trituradora de mandíbulas fluya directamente por gravedad a la entrada de alimentación de la trituradora de martillos, eliminando la necesidad de una cinta transportadora intermedia y reduciendo significativamente los costos de ingeniería civil y los requisitos de terreno.

Desafíos clave: La línea de producción de trituradoras de mandíbulas existente producía solo un tamaño de agregado único, lo que resultaba en especificaciones limitadas, forma deficiente de las partículas y bajo valor del producto; un desmantelamiento y reconstrucción completos requeriría una inversión excesiva, por lo que el cliente buscó una actualización de bajo costo basada en el equipo existente.

Aspectos destacados de la solución: Conservar la trituradora de mandíbulas existente para la trituración primaria reduce la inversión; agregar una trituradora de martillos de alta resistencia PCZ1308 para conformación secundaria y trituración permite que una sola unidad realice simultáneamente conformación y recirculación para volver a triturar; el diseño de flujo por gravedad escalonado elimina la cinta transportadora intermedia, lo que reduce tanto los costos de ingeniería civil como el consumo de energía; el tamiz de cuatro capas YK2260 separa cuatro tamaños de agregados terminados en una sola pasada, cuadriplicando directamente la capacidad de la línea de productos.

Línea de producción de agregados de piedra caliza Flujo de proceso personalizado

Trituradora de mandíbulas existente para trituración gruesa de piedra caliza → Alimentación por flujo de gravedad por gravedad de tipo escalonado directamente a la trituradora de martillos de servicio pesado PCZ1308 (realizando tanto conformación como recirculación para volver a triturar) → El material triturado y mezclado ingresa a la criba vibratoria circular de cuatro pisos YK2260 para un cribado secuencial → Cuatro especificaciones de piedra triturada terminada se almacenan por separado → El material de gran tamaño de cada plataforma de cribado se devuelve a la PCZ1308 para volver a triturarlo en una sistema de circuito cerrado. Todo el proceso requiere sólo la adición de una unidad principal y una máquina de cribado, sin cambios en la sección de trituradora de mandíbulas existente.

Alcance del servicio EPC de la línea de producción de agregados de piedra caliza

Diseño de la solución: estudio del sitio y evaluación de la línea existente, reinspección del mineral, diseño del trazado de modificación escalonada y selección y combinación de nuevos equipos. Fabricación de equipos: Producción interna completa de la trituradora de martillos pesados ​​PCZ1308, la criba vibratoria circular de cuatro pisos YK2260, sistemas auxiliares de transporte y recolección de polvo, etc., con certificación CE/ISO. Instalación y puesta en servicio: instalación de nuevos equipos y pruebas integradas con la línea existente para lograr la capacidad de producción total en un plazo de 7 a 12 días. Gestión de Operación y Mantenimiento: Capacitación de operadores, 1 año de garantía y suministro de piezas de desgaste (cabezas de martillo y mallas de criba).

Estudio de caso del proyecto en el extranjero de la línea de producción de agregados de piedra caliza

Proyecto de modernización de la línea de producción de piedra caliza de Quang Ninh en Vietnam: La línea de producción de trituradora de mandíbulas PE600×900 existente del cliente producía solo una única especificación de polvo de piedra caliza (0–5 mm). Al agregar una trituradora de martillos de servicio pesado PCZ1308 y una criba de cuatro pisos YK2260, con un diseño escalonado y flujo alimentado por gravedad, la línea ahora produce cuatro tamaños de agregados. La capacidad de producción aumentó de 80 toneladas métricas por hora a 150 toneladas métricas por hora y el valor agregado del producto se triplicó. La inversión en modernización fue sólo el 30% del coste de una nueva planta.

Comentarios de los clientes: "Transformamos nuestra antigua línea de trituradoras de mandíbulas de especificación única en una planta de agregados de cuatro productos al 30% del costo de una nueva construcción. El diseño de flujo por gravedad eliminó la necesidad de transportadores adicionales. La PCZ1308 tritura y da forma al material en una sola pasada. Fue la mejor decisión de actualización que hemos tomado".

Preguntas frecuentes sobre la línea de producción de agregados de piedra caliza

P: ¿Se puede adaptar cualquier modelo de trituradora de mandíbulas existente?

R: Todas las trituradoras de mandíbulas de la serie PE (PE600×900, PE750×1060, etc.) son adecuadas para modernización. Solución EPC para ampliar una línea de producción de piedra caliza con trituradoras de mandíbulas y trituradoras de impacto Se requiere un estudio in situ de la altura de descarga de la trituradora de mandíbulas y el espacio disponible para confirmar la viabilidad de un diseño escalonado antes de poder desarrollar una solución personalizada. Cuanto más grande sea la trituradora de mandíbulas, mayor será el modelo de trituradora de martillos PCZ que se puede combinar con ella. Conformación posterior después de la actualización y modernización de las trituradoras de mandíbulas en minas de pequeña escala.

P: ¿Durante cuánto tiempo será necesario suspender la producción durante la modernización?

R: El diseño y la fabricación de equipos demoran aproximadamente 30 días, mientras que la instalación y puesta en servicio en el sitio demoran entre 7 y 12 días. Plan de modernización de la línea de trituración Agregar una trituradora de martillo pesada Recomendamos que los clientes completen la modernización fuera de temporada o mientras almacenan materias primas para minimizar las pérdidas por tiempo de inactividad de la producción.
