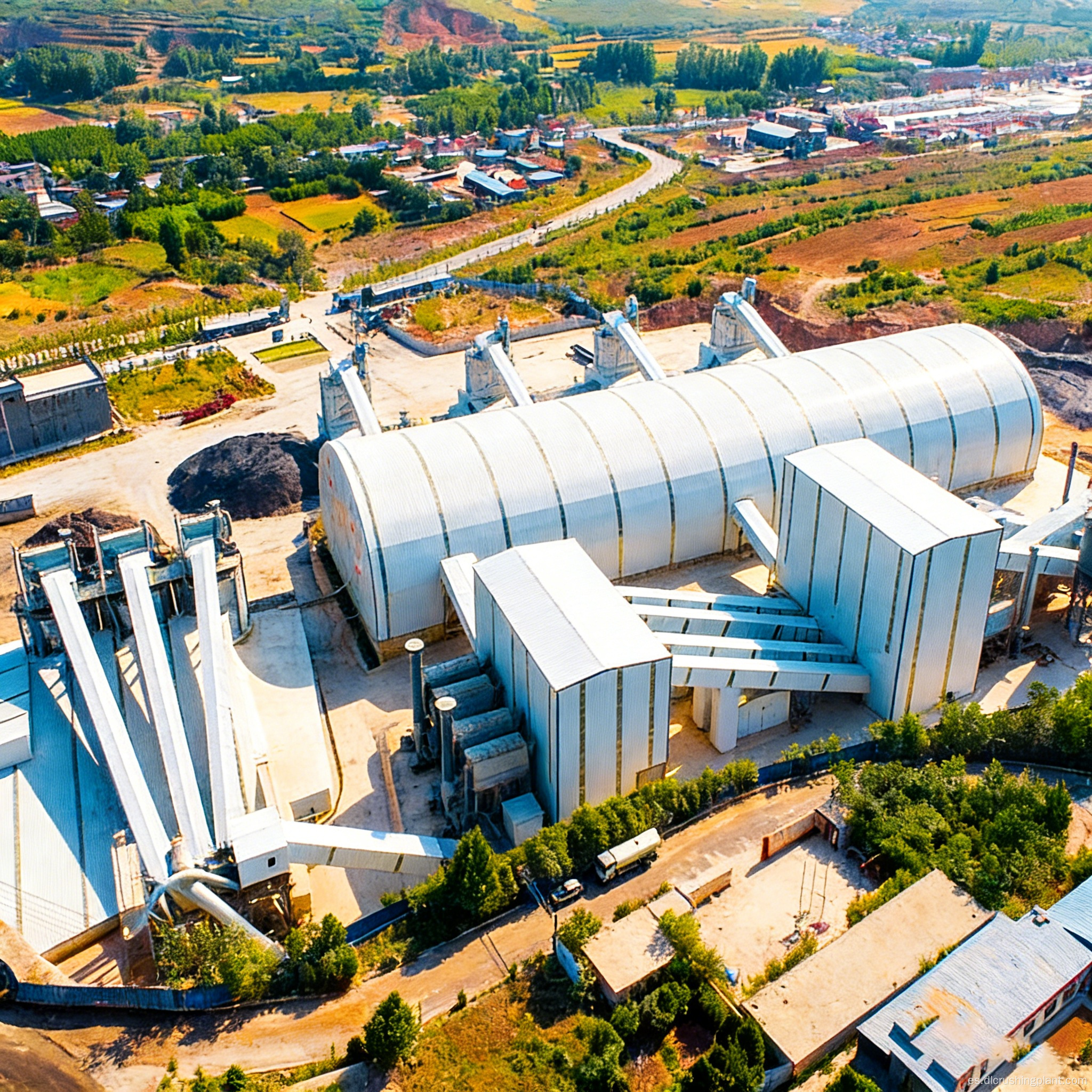

Proyecto llave en mano para una línea de producción de trituración de piedra caliza a gran escala que produce agregados de alta calidad en múltiples tamaños

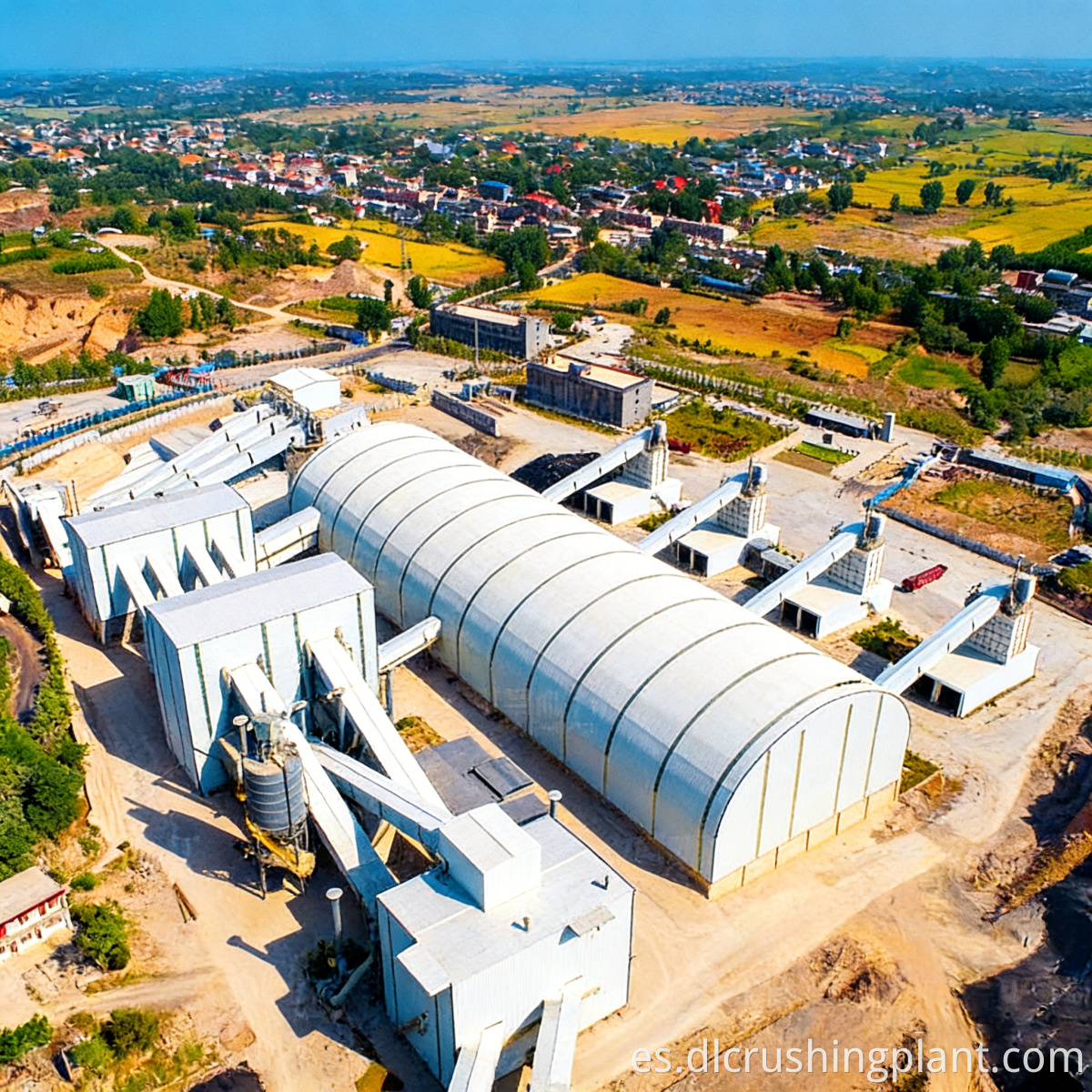

Esta línea de producción de áridos calizos a gran escala, con una capacidad de 2.000 toneladas métricas por hora, es la primera fase del proyecto. Emplea una configuración de doble trituradora que consta de una trituradora de martillos de servicio pesado PCZ2125 para la trituración primaria y una trituradora de conformación PC1826 para la trituración secundaria, complementada por un sistema de cribado de tres etapas para la eliminación de sedimentos durante todo el proceso. La línea está diseñada específicamente para materias primas de piedra caliza con alto contenido de arcilla. La filosofía central del diseño es "la capacidad de trituración excede la capacidad de cribado": el margen de capacidad de producción del sistema de trituración es consistentemente mayor que la capacidad de procesamiento del sistema de cribado, lo que garantiza un proceso sin cuellos de botella y sin bloqueos de material. Un silo intermedio permite un ajuste flexible del flujo de material desde la cantera, adaptándose a las fluctuaciones en las tasas de alimentación. El agregado terminado tiene un contenido de arcilla inferior al 1% y un contenido de partículas en forma de agujas y escamas inferior al 8%, lo que cumple con los estándares de materiales de construcción de alta calidad.

Desafíos clave: El alimento de piedra caliza con alto contenido de arcilla obstruye las cribas y afecta la calidad del producto; las capacidades de trituración y cribado no coincidentes provocan bloqueos y paradas intermitentes de material; Las fluctuaciones significativas en el flujo de alimentación de la cantera impiden que los equipos de velocidad fija se adapten automáticamente.

Aspectos destacados de la solución: La trituradora de martillos de servicio pesado PCZ2125 tiene una capacidad de trituración un 15 % mayor que el sistema de cribado posterior, lo que evita obstrucciones constantemente; cada capa del sistema de cribado de tres etapas está equipada con una función de eliminación de sedimentos, manteniendo el contenido de arcilla del producto terminado por debajo del 1%; Un depósito intermedio combinado con un control de velocidad de frecuencia variable permite un ajuste flexible del caudal; La trituradora de conformación PC1826 controla con precisión la forma de las partículas, eliminando la necesidad de una unidad de conformación separada.

Mineral de piedra caliza con alto contenido de limo → Alimentador de barras para precribado y eliminación de lodo → Trituradora de martillos de servicio pesado PCZ2125 para trituración primaria (capacidad de trituración > capacidad de cribado aguas abajo en 15%) → Control de flujo flexible mediante depósito intermedio → Trituradora de conformación PC1826 para trituración fina y control de forma de partículas → Cribado de primera etapa: desazolve y clasificación de agregado grueso → Cribado de segunda etapa: desazolve y clasificación de agregado mediano → Cribado de tercera etapa: desazolve y clasificación de agregado fino y arena manufacturada → Almacenamiento de productos terminados de diversas especificaciones en contenedores separados → El material de gran tamaño de la criba se devuelve a la trituradora de conformación para volver a triturarlo en un proceso de circuito cerrado. La eliminación de sedimentos simultánea se produce durante todo el proceso de selección de tres etapas, lo que garantiza que el sedimento y las impurezas no entren en las etapas de procesamiento posteriores.

Diseño: Análisis integral de minerales con alto contenido de limo, detección de la distribución del contenido de limo, cálculo de la capacidad de trituración y cribado, diseño de la capacidad del silo de amortiguación y diseño de la planta. Fabricación de equipos: producción interna completa de la trituradora de martillo pesado PCZ2125, la trituradora conformadora PC1826, las cribas vibratorias circulares de tres etapas, los alimentadores de barras, los depósitos intermedios, los sistemas de control de velocidad de frecuencia variable, los sistemas de recolección de polvo y los sistemas de distribución de energía, todos con certificación CE/ISO. Instalación y puesta en marcha: 20 a 30 días para la instalación de la línea completa y la puesta en marcha integrada hasta que se cumplan los objetivos de producción de capacidad total. Gestión de operaciones y mantenimiento: capacitación de operadores, 1 año de garantía en equipos centrales, suministro de piezas de desgaste de por vida y monitoreo y orientación en tiempo real sobre el contenido de arcilla.

Proyecto de piedra caliza con alto contenido de sedimentos en Kalimantan, Indonesia: 2.000 toneladas métricas por hora, contenido de sedimentos de materia prima del 22%. El proceso emplea una trituradora de martillo pesado PCZ2125 + una trituradora conformadora PC1826 + un sistema de cribado de tres capas para eliminar el sedimento durante todo el proceso, lo que da como resultado un producto terminado con un 0,8 % de contenido de sedimento y un 7,2 % de partículas en forma de agujas y escamas. El diseño, que garantiza que la capacidad de trituración supere la capacidad de cribado, elimina los bloqueos de material y el tiempo de inactividad durante todo el proceso; La planta ha funcionado a plena capacidad de forma continua durante dos años desde su puesta en servicio.

Comentarios de los clientes: "El diseño de 'capacidad de trituración superior al cribado' es brillante: nunca experimentamos cuellos de botella o paradas debido al material con alto contenido de lodo. El cribado de tres capas con eliminación de arcilla en cada etapa nos proporciona un agregado terminado con menos del 0,8% de contenido de lodo. El silo de amortiguación suaviza perfectamente las fluctuaciones de alimentación".

P: ¿Por qué la capacidad de trituración debería exceder la capacidad de cribado?

R: Las materias primas con alto contenido de lodo están sujetas a fluctuaciones importantes. Si la capacidad de cribado es mayor o igual a la capacidad de trituración, un aumento repentino en el contenido de lodo o un tamaño de partícula excesivamente fino en la alimentación hará que el sistema de cribado alcance su capacidad antes que el sistema de trituración, lo que provocará bloqueos y paradas del material. Servicios llave en mano para minas de piedra caliza a gran escala Al mantener un margen del 15 % en la capacidad de trituración para garantizar que siempre lidere el proceso, el sistema de cribado puede funcionar a carga completa sin contrapresión de la trituradora, eliminando cuellos de botella durante todo el proceso.Conjuntos completos personalizados para procesar materias primas con alto contenido de limo en agregados de arena y grava.

P: ¿Cuál es la diferencia entre el cribado de tres etapas con eliminación de lodo y el cribado de una sola etapa seguido de lavado de arena?

R: Con el cribado de una sola etapa seguido del lavado con arena, el producto se lava después de haber sido producido, lo que significa que el lodo y las impurezas ya han ingresado al producto terminado y comprometido su calidad. Con el cribado de tres etapas, el lodo se elimina simultáneamente en cada etapa de cribado; el lodo y las impurezas se separan antes de la clasificación y no pasan a la siguiente etapa del proceso. Solución de línea de producción de agregados Proyecto EPC llave en mano de arena y grava Esto garantiza que el contenido de lodo en el producto terminado sea controlable y estable, eliminando la necesidad de lavado adicional con agua y los costos asociados de consumo de agua y tratamiento de aguas residuales.
