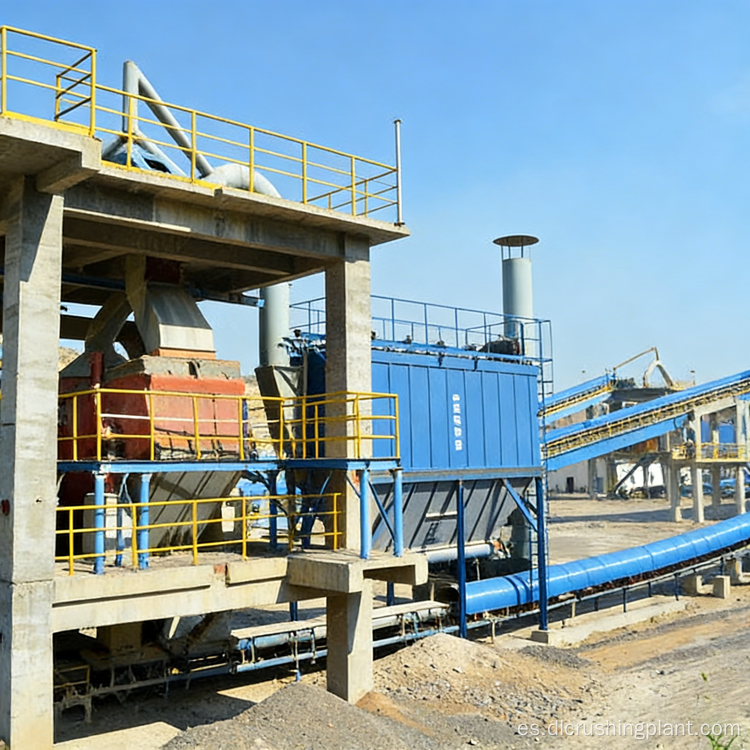

Línea de producción de trituración de piedra caliza de circuito cerrado con alta automatización y diseño ecológico

La línea de producción está construida alrededor de la trituradora de martillos de servicio pesado PCZ1512, que reemplaza la combinación tradicional de trituradora de mandíbulas y trituradora de impacto para ofrecer trituración en dos etapas en una sola máquina, lo que reduce significativamente la inversión en equipos y el costo general del proyecto. La alimentación del material se realiza mediante el alimentador vibratorio ZG1238, que garantiza una entrega constante y uniforme a la cámara de trituración para un rendimiento constante. Dos juegos de cribas vibratorias 2YK2060 realizan la clasificación de materiales, separando los productos terminados según las especificaciones del material de gran tamaño que se devuelve a la trituradora para volver a triturarlo, formando un circuito de procesamiento completamente cerrado. Se implementan cinco conjuntos de colectores de polvo por impulsos DMCA en cada etapa de la línea de producción, que cubren trituración, cribado, transporte y descarga del producto, capturando el polvo fino en la fuente y manteniendo un entorno de producción limpio y respetuoso con el medio ambiente. Toda la línea opera con un alto grado de automatización; Después de la puesta en marcha del equipo, casi no se requiere operación manual, excepto para los procedimientos de mantenimiento y parada de rutina.

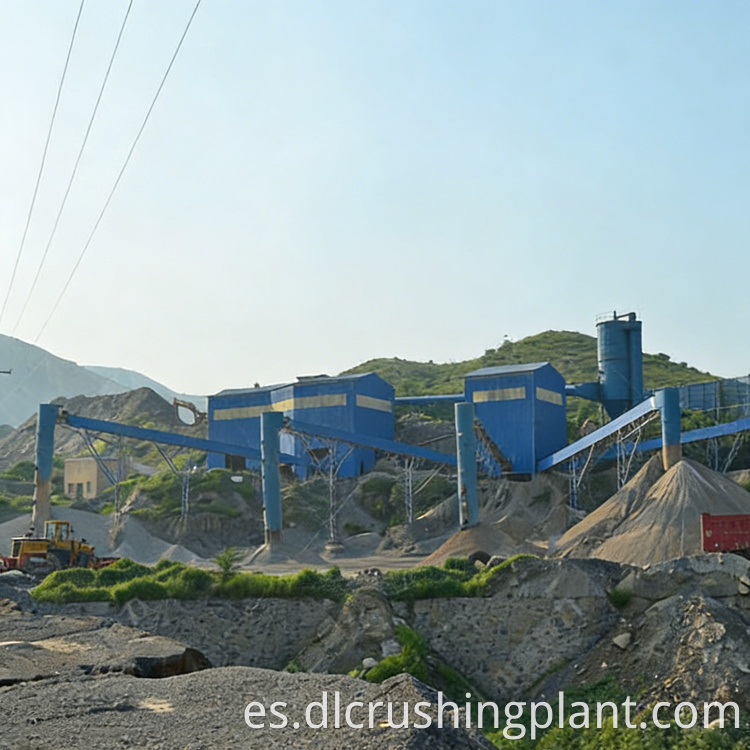

Descripción general del proyecto

Flujo de proceso

La piedra caliza cruda se alimenta de manera constante mediante el alimentador vibratorio ZG1238 a la trituradora de martillos de servicio pesado PCZ1512 para su reducción primaria. La trituradora logra el efecto de dos etapas de trituración en una máquina, reemplazando la combinación tradicional de trituradora de mandíbulas y trituradora de impacto, para producir material triturado en el rango de tamaño objetivo en una sola pasada. La producción triturada se transporta a dos juegos de cribas vibratorias 2YK2060 para su clasificación por tamaño. Los agregados terminados que cumplen con los requisitos de tamaño de partículas del cliente se descargan y transportan a la pila de almacenamiento del producto terminado. El material fuera de especificación o de gran tamaño se devuelve a la cámara de trituración para volver a triturarlo, formando un circuito de procesamiento de circuito cerrado que maximiza la utilización del material y minimiza el desperdicio. En cada etapa se instalan cinco conjuntos de colectores de polvo por impulsos DMCA, incluida la descarga de la trituradora, las estaciones de cribado y los puntos de transferencia del transportador, que capturan el polvo fino y el polvo en la fuente. Este diseño de circuito cerrado y ecológico elimina las emisiones fugitivas de polvo y representa la tendencia de desarrollo de la producción moderna de arena y piedra. El sistema de control de alta automatización gestiona todo el flujo de trabajo y prácticamente no requiere intervención manual durante la producción normal.

Servicio EPC

• Evaluación de condiciones in situ y diseño de línea de producción personalizado adaptado al terreno del cliente y a las especificaciones agregadas en Handan, provincia de Hebei.
• Configuración de trituración de dos etapas de una sola máquina con trituradora de martillos de servicio pesado PCZ1512, que reemplaza la trituradora de mandíbulas y la trituradora de impacto para reducir la inversión y aumentar el retorno de la inversión.

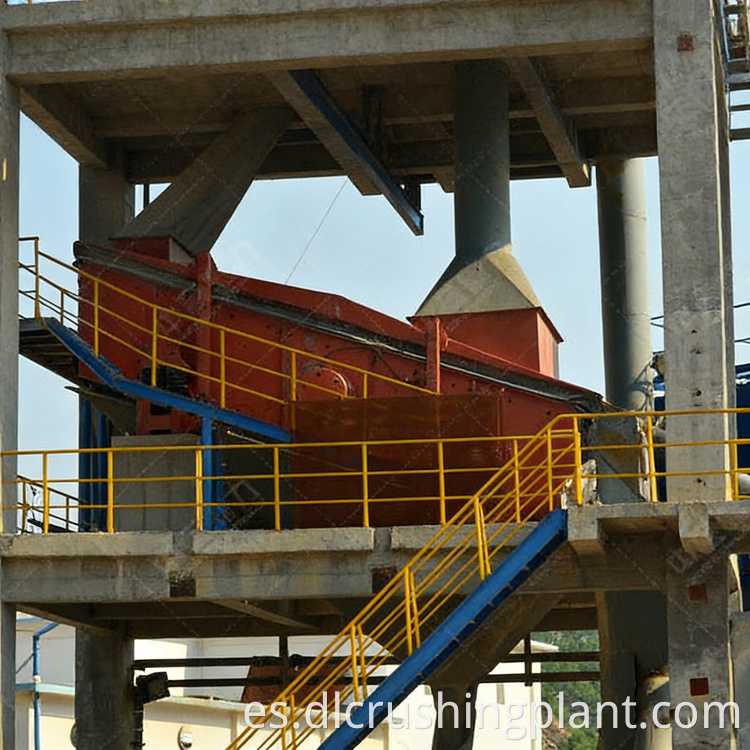

• Diseño de cribado en circuito cerrado con dos juegos de cribas vibratorias 2YK2060 y retorno automático de material, maximizando el rendimiento del producto terminado.
• Cinco conjuntos de colectores de polvo por impulsos DMCA implementados en todos los puntos de generación para garantizar un funcionamiento ecológico y totalmente compatible
• Sistema de control de alta automatización que requiere una operación manual mínima más allá del arranque, el apagado y el mantenimiento de rutina.
• Soluciones completas de línea de producción llave en mano disponibles desde equipos independientes hasta configuraciones completas de plantas, que abarcan alimentación, trituración, cribado, transporte, control de polvo y unidades móviles sobre orugas.

Datos del caso

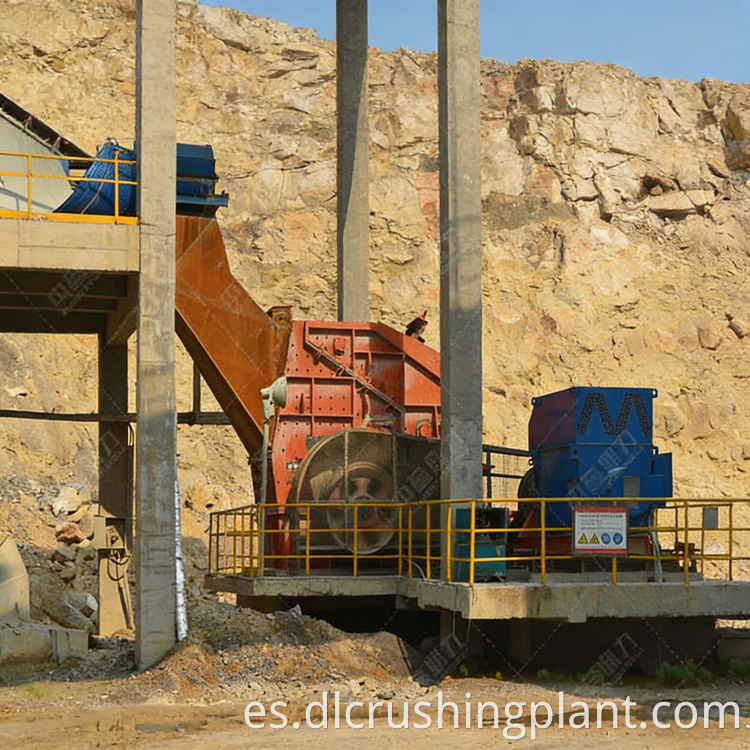

• La trituradora de martillos de alta resistencia PCZ1512 reemplaza la combinación de trituradora de mandíbulas y trituradora de impacto para trituración en dos etapas en una sola máquina
• La configuración de una sola máquina ahorra en gran medida la inversión en equipos con bajos insumos y un alto retorno de la inversión.
• Dos juegos de cribas vibratorias 2YK2060 forman un circuito cerrado y devuelven material fuera de especificación para volver a triturarlo.
• Cinco conjuntos de colectores de polvo por impulsos DMCA instalados en cada etapa, logrando la eliminación del polvo a nivel de fuente
• Diseño de alta automatización: casi no se requiere operación manual durante la operación de producción normal
• Los agregados terminados presentan un tamaño de partícula uniforme y buena forma, cumpliendo con los estándares nacionales de materiales de construcción de carreteras.
• La línea de producción suministra agregados de construcción a proyectos locales y plantas dosificadoras de concreto en múltiples regiones.
• El diseño de circuito cerrado ecológico representa la tendencia de desarrollo de la producción moderna de piedra y arena.

Preguntas frecuentes

P1: ¿Cómo mejora la eficiencia y la calidad del producto el diseño de circuito cerrado de esta línea de producción de trituración de piedra caliza?

En esta configuración de circuito cerrado, dos juegos de cribas vibratorias 2YK2060 clasifican continuamente la producción triturada. Solo el material que cumple con el tamaño de partícula objetivo se descarga como producto terminado, mientras que el material de gran tamaño o que no cumple con las especificaciones se devuelve automáticamente a la trituradora de martillos de servicio pesado PCZ1512 para volver a triturarlo. Este circuito garantiza que cada tonelada de piedra caliza se procese con la graduación requerida antes de salir de la línea, maximizando el rendimiento, reduciendo el desperdicio y manteniendo una calidad de agregado constante adecuada para los estándares nacionales de construcción de carreteras.

P2: ¿Por qué se utilizan cinco juegos de colectores de polvo por impulsos DMCA en esta línea de producción?

La trituración y cribado de piedra caliza genera polvo fino en múltiples puntos: descarga de la trituradora, plataformas de cribado, estaciones de transferencia de cintas transportadoras y conductos de acopio de productos. La instalación de cinco conjuntos de colectores de polvo por impulsos DMCA garantiza que cada punto de generación se aborde individualmente en lugar de depender de un único sistema centralizado. La tecnología de limpieza por chorro de pulso permite que cada recolector autolimpie continuamente las bolsas de filtro durante la operación, manteniendo una eficiencia sostenida de captura de polvo y garantizando que la línea de producción permanezca dentro de los estándares de emisiones ambientales durante una operación continua de alto rendimiento.

P3: ¿Qué hace que esta línea de agregados de alta automatización sea adecuada para aplicaciones de construcción de carreteras nacionales?

La trituradora de martillos de servicio pesado PCZ1512 ofrece una reducción de tamaño controlada, y el cribado de circuito cerrado con cribas vibratorias 2YK2060 impone un estricto cumplimiento del tamaño de las partículas antes de que cualquier material llegue a la pila de producto terminado. El resultado son agregados de construcción con gradación uniforme y buena forma de partículas, que cumplen directamente con los requisitos de materiales especificados por las normas nacionales de construcción de carreteras. El sistema de control de alta automatización garantiza además una calidad de producción constante en tiradas de producción extendidas sin la variabilidad de la operación manual, lo que convierte a la línea en un proveedor confiable tanto para la demanda local de agregados como para las plantas dosificadoras de concreto en otras regiones.
