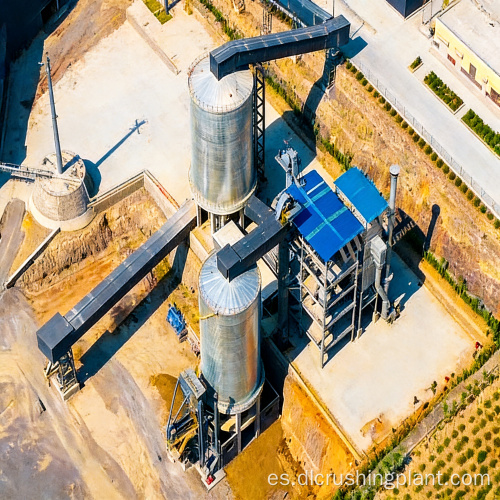

Sistema mecánico de fabricación de arena seca tipo torre de arena Diseño compacto vertical Solución personalizada completamente cerrada

Este proyecto es una planta de producción de arena seca estilo torre que ahorra espacio y utiliza materia prima de 0 a 5 mm como materia prima. Emplea un diseño de torre vertical compacto y utiliza un ciclo de circuito cerrado que combina trituración y conformación por impacto con clasificación estática y dinámica de dos etapas para producir arena fabricada de alta calidad. La estructura de la torre reduce significativamente la huella, lo que la hace adecuada para periferias urbanas con disponibilidad limitada de terreno y como instalación de soporte para plantas de concreto premezclado. Desafíos clave: Las líneas tradicionales de producción de arena tienen grandes planos de planta y altos costos de terreno; es difícil controlar con precisión el contenido de finos en los productos de arena de proceso seco y la distribución del tamaño de las partículas fluctúa significativamente; Las emisiones de polvo de las líneas de producción abiertas a menudo no cumplen con los estándares regulatorios. Aspectos destacados de la solución: El diseño compacto estilo torre vertical organiza los equipos en una configuración escalonada de abajo hacia arriba, utilizando el flujo por gravedad para reducir la cantidad de transportadores y el consumo de energía, lo que resulta en una huella aproximadamente un 60 % más pequeña que la de un diseño convencional; La trituradora de impacto da forma eficiente al material, mientras que la criba vibratoria controla la distribución del tamaño de las partículas. En el sistema de circuito cerrado, un clasificador estático realiza la clasificación primaria, seguido de un clasificador dinámico para la clasificación secundaria de precisión, lo que permite un contenido de polvo de piedra ajustable y controlable; la estructura de la torre completamente cerrada evita que se escape el polvo y el diseño modular facilita una rápida instalación y reubicación.

La materia prima en el rango de tamaño de 0 a 5 mm se alimenta a través de un elevador Tipo 400 a un sistema de cinta transportadora completamente cerrado y luego ingresa a la trituradora de impacto para producir arena y darle forma. Después de darle forma, el material fluye por gravedad hacia una criba vibratoria para controlar el tamaño de las partículas. El material de tamaño inferior ingresa secuencialmente a un sistema de clasificación de circuito cerrado de dos etapas que comprende un clasificador estático y un clasificador dinámico, produciendo arena manufacturada calificada después de una clasificación precisa. El polvo de piedra se separa mediante el sistema de clasificación y se recoge para su reciclaje. El material de gran tamaño de la criba regresa a través de un elevador a la trituradora de impacto para su recirculación y remodelación, formando un ciclo de circuito cerrado que garantiza que el producto terminado cumpla con las especificaciones de tamaño de partículas. Toda la línea presenta una estructura de acero estilo torre, dispuesta de abajo hacia arriba de la siguiente manera: silo de producto terminado, sistema de clasificación, sistema de cribado, unidad principal de producción de arena y sistema de alimentación. Funciona de manera completamente cerrada y está equipado con un colector de polvo por impulsos para garantizar que las emisiones cumplan con los estándares reglamentarios.

Diseño del proceso: con base en las características de la materia prima, el módulo de finura requerido de la arena terminada y los requisitos de contenido de polvo, proporcionamos un diseño del proceso de fabricación de arena seca tipo torre, selección y cálculo de la trituradora de impacto y las unidades clasificadoras estáticas/dinámicas, diseño de la estructura de acero de la torre, diseño de la planta y un conjunto completo de planos de control eléctricos y de automatización. Fabricación de equipos: Fabricación completa en fábrica de todos los equipos, incluidas trituradoras de impacto, cribas vibratorias, clasificadores estáticos, clasificadores dinámicos, elevadores, sistemas de cinta transportadora completamente cerrados, sistemas de recolección de polvo por impulsos y sistemas de control eléctrico inteligente basados ​​en PLC, todos certificados según las normas CE e ISO 9001. Instalación y puesta en servicio: Los ingenieros están estacionados en el sitio para supervisar la instalación de la estructura de acero estilo torre, el posicionamiento por etapas de los equipos, la conexión de tuberías de transporte, el cableado eléctrico y las pruebas de integración de PLC. Realizan pruebas de aceptación para unidades individuales en condiciones sin carga, así como operaciones de circuito cerrado con material de alimentación, verificando el módulo de finura y el contenido de polvo de la arena terminada. Gestión de Operación y Mantenimiento: Capacitación a operadores en el proceso de elaboración de arena seca tipo torre; procedimientos para ajustar los parámetros del clasificador; cronogramas de reemplazo de piezas de desgaste de la trituradora de impacto; suministro de repuestos; inspecciones anuales; y soporte técnico remoto.

El proyecto está ubicado en una instalación de producción de arena seca adyacente a una planta de concreto premezclado en la región occidental de Singapur. Los recursos de tierra en esta área son extremadamente escasos, lo que hace imposible implementar líneas tradicionales de producción de arena de diseño plano debido a su excesiva huella. La planta de producción de arena seca tipo torre y que ahorra espacio ocupa solo alrededor del 40% del terreno requerido por las soluciones tradicionales. Utilizando agregado de piedra caliza de 0 a 5 mm como materia prima, la alimentación se moldea mediante una trituradora de impacto y luego se clasifica con precisión mediante un sistema clasificador de dos etapas (estático y dinámico) para producir arena fabricada de alta calidad con un módulo de finura de 2,3 a 3,0. La estructura completamente cerrada de la torre cumple con los estrictos estándares de emisiones industriales urbanas de Singapur. Desde que comenzó sus operaciones, ha suministrado consistentemente arena fabricada de alta calidad a plantas de concreto premezclado cercanas, con el contenido de finos de la arena terminada controlado con precisión y ajustable entre 5% y 12%. Comentarios de los clientes: "En Singapur, donde el terreno es extremadamente limitado, el diseño tipo torre fue la única solución que se adaptaba a nuestro sitio. El sistema de clasificación de dos etapas nos brinda un control preciso sobre el contenido de finos, y la torre completamente cerrada cumple con todos los requisitos ambientales locales. Compacta, eficiente y limpia, exactamente lo que necesitábamos".

P: ¿Cuáles son las ventajas de un diseño estilo torre en comparación con un diseño plano?

R: El diseño estilo torre utiliza el flujo por gravedad para reducir la cantidad de cintas transportadoras, reduce la huella en aproximadamente un 60 %, acorta las rutas de transferencia de material y reduce el consumo de energía del sistema en aproximadamente un 20 % en comparación con un diseño plano. Proyecto Llave en Mano de Planta de Fabricación de Arena Tipo Torre por Proceso Seco. Es particularmente adecuado para zonas en las afueras de las ciudades donde el terreno es escaso y para uso con plantas de concreto premezclado.

P: ¿Qué tan preciso es el control que proporciona el sistema de clasificación estático y dinámico de dos etapas?

R: El clasificador estático realiza una clasificación gruesa para eliminar partículas grandes, mientras que el clasificador dinámico controla con precisión el contenido de polvo en la arena terminada ajustando la velocidad del rotor. El contenido de polvo se puede ajustar continuamente dentro de un rango de 5% a 12%, cumpliendo con los diversos requisitos de la arena fabricada utilizada en diversas aplicaciones. Instalación y puesta en servicio de equipos de producción de arena producida mecánicamente.

P: ¿Cuál es la capacidad máxima de producción de una planta de fabricación de arena tipo torre única?

R: La capacidad de producción de una planta de producción de arena seca de tipo torre única generalmente varía de 50 a 150 TPH, según el modelo de trituradora de impacto y la configuración del sistema de clasificación. Para demandas a gran escala, se pueden conectar varias unidades de torre en paralelo para lograr una capacidad de producción acumulativa.

P: ¿Cuál es el comportamiento sísmico de la estructura de acero de la torre?

R: La estructura emplea un marco de acero de varios pisos con refuerzo diagonal, diseñado de acuerdo con los estándares locales de diseño sísmico. Sistema de circuito cerrado para la preparación de arena de construcción La seguridad estructural se verifica mediante análisis de elementos finitos y proporcionamos cálculos de diseño de estructuras de acero y planos de construcción.
