Línea de producción de arena seca de piedra caliza de 5 millones de TPY Planta ecológica de estilo jardín completamente cerrado de 1500 TPH

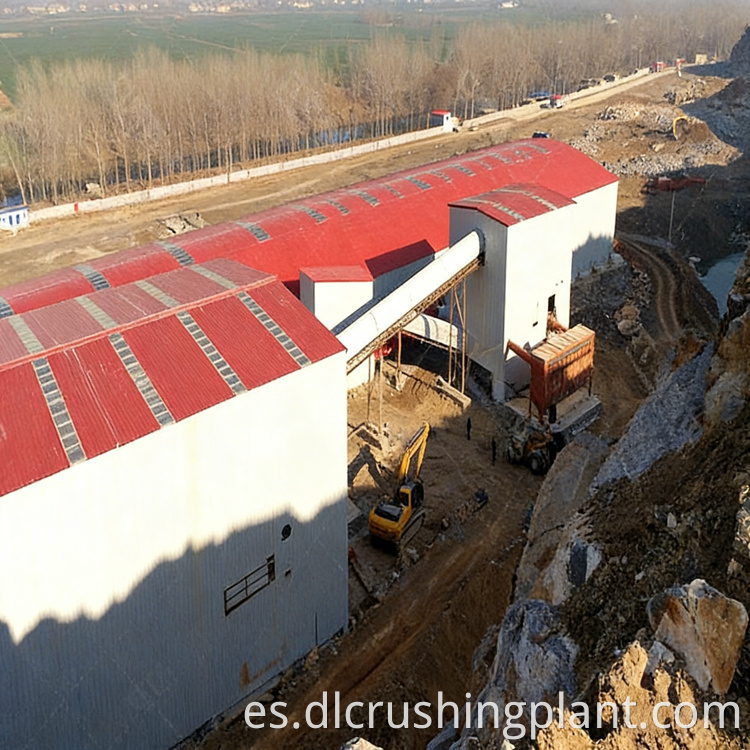

Esta línea de producción está configurada con un alimentador vibratorio, una trituradora de martillos, una máquina de fabricación de arena de doble rotor, una criba vibratoria circular y un recolector de polvo tipo bolsa para formar un sistema completo de producción de arena seca. El diseño completamente cerrado del taller y del almacenamiento de materiales garantiza que casi no haya polvo visible en el sitio, lo que elimina la fuente principal de contaminación ambiental en las operaciones de fabricación de arena seca. La planta está construida contra el terreno montañoso, aprovechando la pendiente natural para reducir el consumo innecesario de energía en el transporte de materiales. El colector de polvo con cámara de filtros captura partículas finas en todos los puntos de transferencia y procesamiento, lo que permite que el sitio funcione como una auténtica instalación de producción ecológica estilo jardín.

Descripción general del proyecto

Flujo de proceso

La piedra caliza cruda se introduce en el sistema a través del alimentador vibratorio, que regula el rendimiento y garantiza una alimentación constante y uniforme en la trituradora de martillos. La trituradora de martillos ofrece trituración primaria y media de piedra caliza de alta capacidad en una sola pasada, produciendo material de tamaño intermedio de manera eficiente con un bajo consumo de energía.

El material triturado se transporta a la máquina de fabricación de arena de doble rotor, donde dos rotores contrarrotativos generan intensas fuerzas de impacto que dan forma y reducen la piedra caliza a arena fabricada uniforme con excelente gradación y forma de partículas. La criba vibratoria circular clasifica la salida en las fracciones de producto requeridas, y el material de gran tamaño regresa a la trituradora en un circuito cerrado. En cada etapa (alimentación, trituración, conformación, cribado y transferencia), el colector de polvo con cámara de bolsas opera bajo presión negativa para capturar todas las partículas finas en el aire antes de que puedan escapar de la estructura cerrada. Los productos terminados se almacenan en silos de material completamente cerrados, lo que garantiza una contaminación cero por condiciones climáticas externas y ninguna liberación de polvo durante la fase de almacenamiento. El diseño del terreno montañoso permite que el sistema de transporte siga gradientes de elevación naturales, minimizando la carga del motor y reduciendo el consumo general de energía en todo el flujo de producción de 1500 TPH.

Servicio EPC

Zhongyu Dingli apoya plenamente a las empresas de producción de agregados en la construcción de líneas de producción de arena y grava ecológicas y ecológicas, brindando soluciones EPC que integran el desempeño ambiental como un requisito central de diseño. Nuestro alcance EPC cubre:

• Evaluación del sitio y diseño de distribución de la planta optimizado para el terreno
• Selección de equipos que incluyen trituradora de martillos, procesadora de arena de doble rotor y sistema de filtros
• Taller completamente cerrado y construcción de almacenamiento de materiales.
• Suministro e instalación de equipos completos.
• Integración del sistema de recolección de polvo y control de emisiones.
• Documentación de cumplimiento ambiental y soporte de evaluación.
• Formación de operadores y servicio técnico posventa a largo plazo.

Datos del caso

• Producción anual: 5.000.000 TPY
• Capacidad por hora: 1,500 TPH
• Material: piedra caliza
• Proceso: Fabricación de arena seca
• Trituradora primaria: Trituradora de martillo
• Fabricación de arena: Máquina para fabricar arena de doble rotor
• Control de polvo: Colector de polvo con bolsa, talleres y silos completamente cerrados

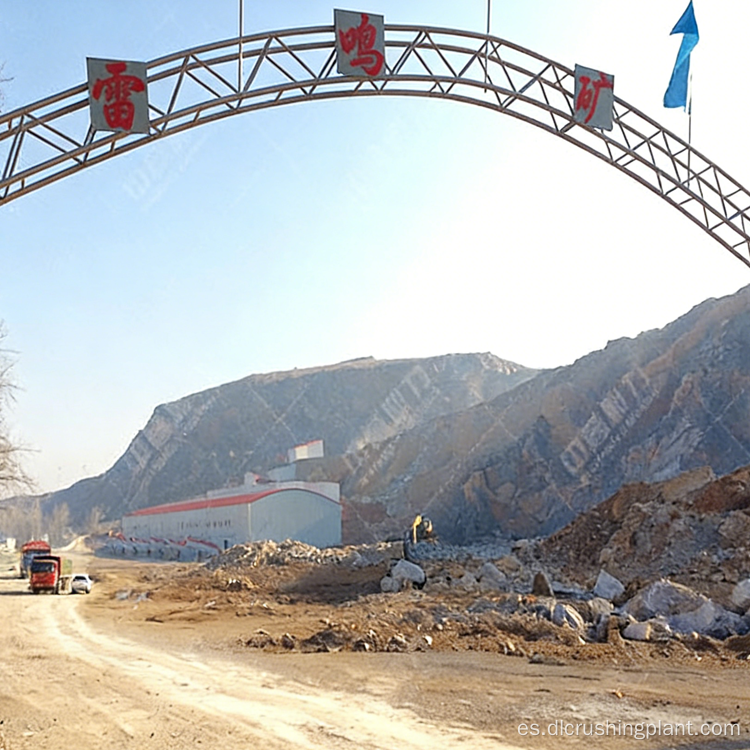

• Característica del sitio: Disposición del terreno montañoso: consumo de energía de transporte reducido
• Estándar medioambiental: producción estilo jardín, casi cero polvo en el sitio

Preguntas frecuentes

P1: ¿Qué es la producción de arena seca y por qué es adecuada para este proyecto de piedra caliza?

La fabricación de arena seca procesa la piedra en bruto para convertirla en arena fabricada sin agua, basándose en la trituración, el conformado y la clasificación mecánicos combinados con el control del polvo a base de aire. Para la piedra caliza, un material con bajo contenido de arcilla y humedad, el proceso seco es muy eficaz porque elimina la necesidad de infraestructura de suministro de agua, sistemas de tratamiento de aguas residuales y equipos de deshidratación, lo que reduce tanto la inversión de capital como los costos operativos. La máquina fabricadora de arena de doble rotor optimiza aún más la calidad de la arena seca al producir partículas de forma consistente con bajo contenido de polvo, lo que hace que el producto terminado sea adecuado para aplicaciones de concreto y mortero.

P2: ¿Cómo reduce el consumo de energía la construcción de la línea de producción en el terreno montañoso?

Al construir la planta a lo largo de la pendiente natural de la ladera, el sistema de transporte aprovecha el flujo de material asistido por gravedad siempre que sea posible. El material de alimentación se mueve cuesta abajo a través de las etapas primarias de trituración y producción de arena bajo su propio peso, lo que requiere menos potencia del motor del transportador para mantener el rendimiento de 1500 TPH. Este diseño también reduce la altura de las estructuras civiles necesarias para las plataformas de equipos, lo que reduce tanto el costo de construcción como la energía total invertida en levantar materiales entre las etapas de procesamiento, lo que contribuye directamente a un menor costo operativo por tonelada de producto terminado.

P3: ¿Cómo permite el colector de polvo con cámara de filtros una producción estilo jardín a escala de 1500 TPH?

Con un rendimiento de 1.500 TPH, la trituración de piedra caliza seca y la producción de arena generan grandes volúmenes de polvo fino en cada punto de trituración, cribado y transferencia. Un colector de polvo con cámara de filtros utiliza bolsas filtrantes de tela densa para capturar partículas tan finas como 1 micrón bajo presión negativa, logrando una eficiencia de eliminación de polvo superior al 99 %. Al instalar unidades colectoras en cada fuente de emisión dentro del taller cerrado, el sistema garantiza que prácticamente no se escape polvo al entorno circundante. Combinado con la estructura del edificio completamente cerrada y el almacenamiento de material sellado, esto crea un sitio de producción estilo jardín visiblemente limpio, que cumple con los estándares ambientales cada vez más estrictos de China para las instalaciones de producción de agregados.
