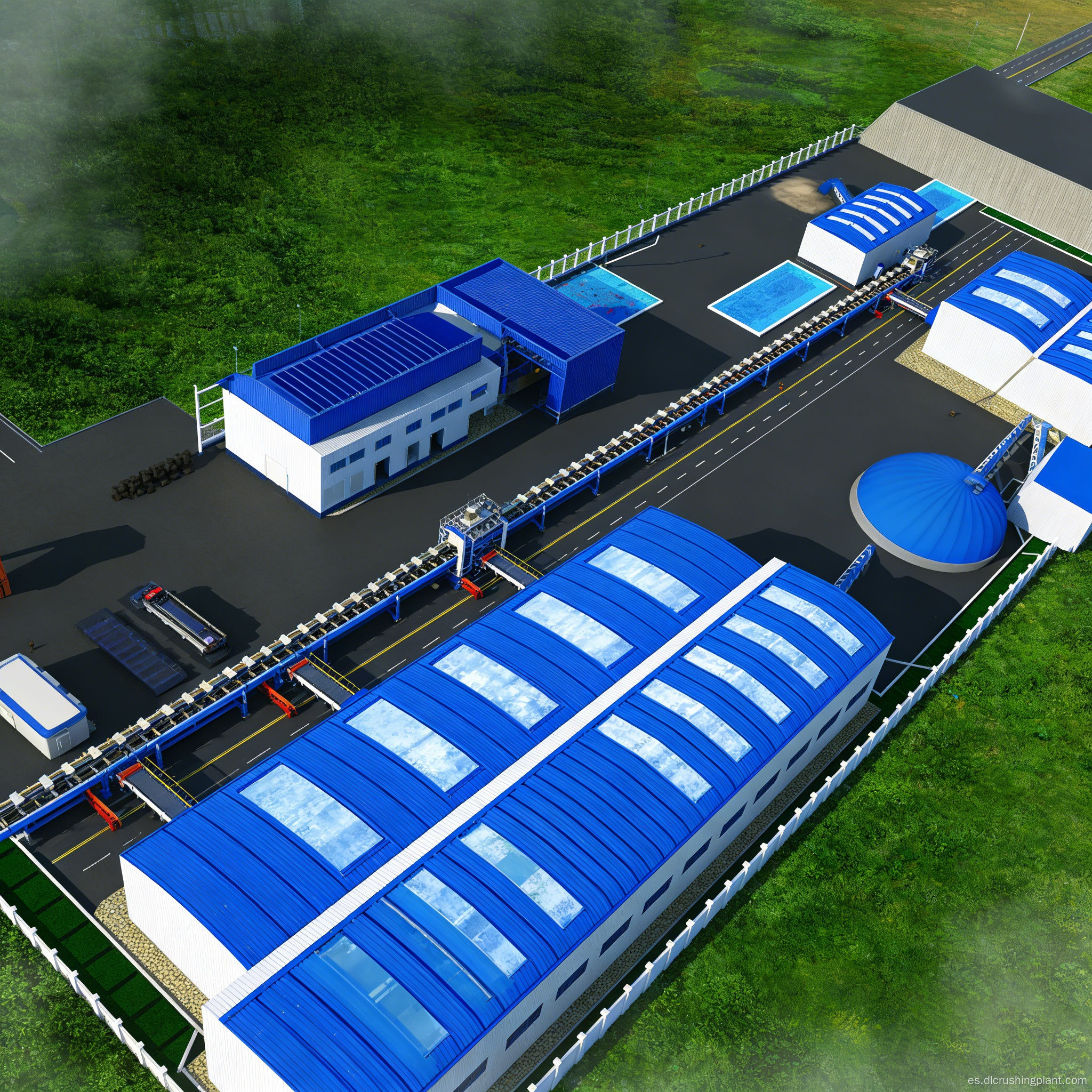

Solución completa de línea de producción para coproducción de arena y grava a mediana escala y arena lavada

Soluciones de línea de producción para arena producida mecánicamente con múltiples tamaños de agregado

Descripción general del proyecto de línea de producción de piedra caliza

Los proyectos de arena y grava de tamaño mediano a menudo enfrentan desafíos como diversas especificaciones de productos terminados, precisión insuficiente en el control del tamaño de las partículas y cuellos de botella en la capacidad del sistema de cribado. Esta solución está diseñada para una capacidad de producción de 700 toneladas métricas por hora y emplea un proceso de trituración de tres etapas que consiste en “trituradora de mandíbulas para trituración primaria + trituradora de mandíbulas finas para trituración secundaria + trituradora de cono para trituración terciaria”. Está equipada con una criba vibratoria ZS3070 y seis cribas vibratorias 2YKZ3070 para formar un sistema de cribado paralelo de varias etapas, capaz de producir simultáneamente tres tipos de productos terminados: piedra triturada de 10 a 20 mm, piedra triturada de 5 a 10 mm y arena lavada. El diseño de circuito cerrado de múltiples etapas garantiza que el tamaño de partícula de cada grado de producto terminado cumpla con precisión las especificaciones, mientras que la configuración del sistema de cribado redundante evita pérdidas de producción en toda la línea causadas por cuellos de botella en un solo punto. Es adecuado para aplicaciones tales como plantas dosificadoras de concreto comerciales, suministro de agregados para infraestructura municipal y materiales para superficies de carreteras y capas de base, y entrega productos terminados con gradación continua, excelente forma de partículas y bajo contenido de arcilla.

Línea de producción de piedra caliza Flujo de proceso personalizado

Materia prima (roca grande) → Alimentador vibratorio ZG2050 (alimentación uniforme y continua + cribado previo para eliminar la tierra) → Trituradora de mandíbulas PE1518 (trituración gruesa primaria) → Cinta transportadora → Primer juego de cribas vibratorias 2YKZ3070 (cribado y clasificación inicial) → El material de gran tamaño de la criba ingresa a la trituradora de mandíbulas finas (trituración media de segunda etapa) → Desvío de material: parte del material se envía a una tolva intermedia para almacenamiento intermedio, mientras que otra la porción es cribada por la criba vibratoria ZS3070 para producir arena terminada → El material de la tolva intermedia ingresa a la trituradora de cono (trituración fina y conformación de la tercera etapa) → Segundo conjunto de cribas vibratorias 2YKZ3070 (clasificación, que produce agregado terminado de 10 a 20 mm) → El material de gran tamaño se devuelve en un circuito cerrado a la trituradora de cono para volver a triturarlo; El material de tamaño inferior ingresa al tercer conjunto de cribas vibratorias 2YKZ3070 (que producen agregados de 5 a 10 mm + arena lavada terminada).

Servicios EPC de la línea de producción de piedra caliza

Diseño personalizado de pruebas de materias primas y procesos de trituración de tres etapas; fabricación del conjunto completo de equipos (alimentador ZG2050 + trituradora de mandíbulas PE1518 + trituradora de mandíbulas finas + trituradora de cono + 6 unidades de 2YKZ3070 + ZS3070 + cinta transportadora + sistema de control eléctrico); disposición del sistema de detección de múltiples etapas y diseño de tuberías de circuito cerrado, instalación, puesta en servicio y operación de prueba integrada de toda la línea, capacitación de operadores y suministro de piezas resistentes al desgaste.

Estudio de caso del proyecto de línea de producción de piedra caliza en el extranjero

Línea de producción de arena y agregados de 700 TPH en el puerto de Hambantota, Sri Lanka (puesta en servicio en octubre de 2023):

El cliente, un proveedor de agregados para el proyecto de infraestructura de la Zona Económica del Puerto de Hambantota, necesitaba suministrar simultáneamente dos grados de piedra triturada (10–20 mm y 5–10 mm) y arena lavada requerida para el proyecto de ampliación del puerto. Nuestra empresa configuró una solución de clasificación de múltiples etapas que comprende una trituradora de mandíbulas PE1518, una trituradora de mandíbulas finas y una trituradora de cono para trituración de tres etapas, junto con siete cribas vibratorias, lo que permite que una sola línea opere a plena capacidad de 700 toneladas métricas por hora. Después de la puesta en servicio, la producción diaria de agregados y arena lavada alcanzó aproximadamente 10,000 toneladas métricas, con la desviación del tamaño de las partículas de los tres productos terminados controlada dentro de ±2 mm, cumpliendo con los requisitos de grado de concreto C40 para el puerto. El proyecto respalda obras concretas para la ampliación del puerto, vías en el parque industrial adyacente y construcción de rompeolas.

"El sistema de cribado de varias etapas nos proporciona un control preciso sobre cada tamaño de agregado. Suministramos tres productos diferentes desde una sola línea sin ningún problema de calidad. La capacidad de 700 TPH se adapta perfectamente a nuestra demanda diaria de aproximadamente 10.000 toneladas métricas". — Gerente de Operaciones, Hambantota Aggregate Supply, Sri Lanka
