Sistema de trituración de agregados de piedra caliza TPA de 5M Solución de expansión de línea dual Salida de múltiples especificaciones EPC llave en mano

1. Descripción general del proyecto

Sistema de producción de agregados y trituración de piedra caliza Zhongyu Dingli 5M TPA: actualización de capacidad total basada en expansión

Este proyecto de agregado de piedra caliza de 5 millones de toneladas por año es una expansión estratégica que integra una línea existente mejorada de 500.000 TPA con una línea de procesamiento de 4,5 millones de TPA recién construida bajo un marco único de EPC. Con una inversión total de 10 millones de RMB (incluidos 1,5 millones de RMB destinados a la protección ambiental), el sistema de doble línea maximiza el valor de los activos originales al tiempo que multiplica por diez la capacidad total, produciendo una amplia gama de agregados y arena fabricada para las cadenas de suministro de construcción e infraestructura.

Escala del proyecto

• Producción anual: 5 millones de TPA (5 millones de toneladas por año)
• Línea Original: 500.000 TPA - agregados de piedra triturada
• Línea de Expansión: 4.5M TPA - arena manufacturada, piedra triturada moldeada, arena seca, material en polvo
• Inversión total: 10 millones de RMB (protección del medio ambiente: 1,5 millones de RMB)
• Material de procesamiento: piedra caliza

Espectro completo de productos

Línea TPA original de 500K: polvo de piedra de 0-5 mm, piedra triturada de 5-10 mm, 10-20 mm, 20-30 mm, 30-40 mm

Expansión Línea TPA 4.5M: 0-3 mm arena seca, 0-3 mm arena manufacturada, 5-22 mm piedra triturada, 5-26 mm piedra triturada perfilada, 0-5 mm arena terrosa, 0-0,075 mm material en polvo

Escenario de aplicación

Grandes canteras de piedra caliza, bases regionales de suministro de agregados y empresas de materiales de construcción que buscan expandir la producción y al mismo tiempo reutilizar la infraestructura existente, donde se requieren simultáneamente agregados de múltiples especificaciones y arena manufacturada para los mercados comerciales de concreto, asfalto, base de carreteras y materiales de construcción.

Puntos débiles centrales resueltos

Línea existente infrautilizada con alta presión de CAPEX de expansión: la integración de línea dual conserva el equipo original mientras que la nueva línea de 4,5 millones de TPA maximiza el retorno de la inversión en el sitio existente.

Gama de productos limitada que limita la cobertura del mercado: más de 10 especificaciones de productos, desde polvo de piedra hasta agregados de 40 mm y arena fabricada.

Presión de cumplimiento ambiental a escala ampliada: inversión ambiental dedicada de 1,5 millones de RMB con sistemas cerrados y gestión de polvo.

Programación compleja de múltiples productos en un solo sitio: diseño coordinado de doble línea con depósitos de productos separados y flujo de materiales optimizado.

Aspectos destacados de la solución

• Estrategia de expansión in situ: línea original preservada e integrada, cero desperdicio de reconstrucción del sitio
• Salida paralela de doble línea que cubre todo el espectro de agregados, desde polvo de 0,075 mm hasta piedra gruesa de 40 mm
• Inversión medioambiental de 1,5 millones de RMB: gestión total del polvo, el agua y el ruido
• Entrega EPC completa que cubre ambas líneas como un sistema unificado

2. Flujo del proceso

Trituración de piedra caliza de doble línea con producción de arena y agregados de múltiples especificaciones

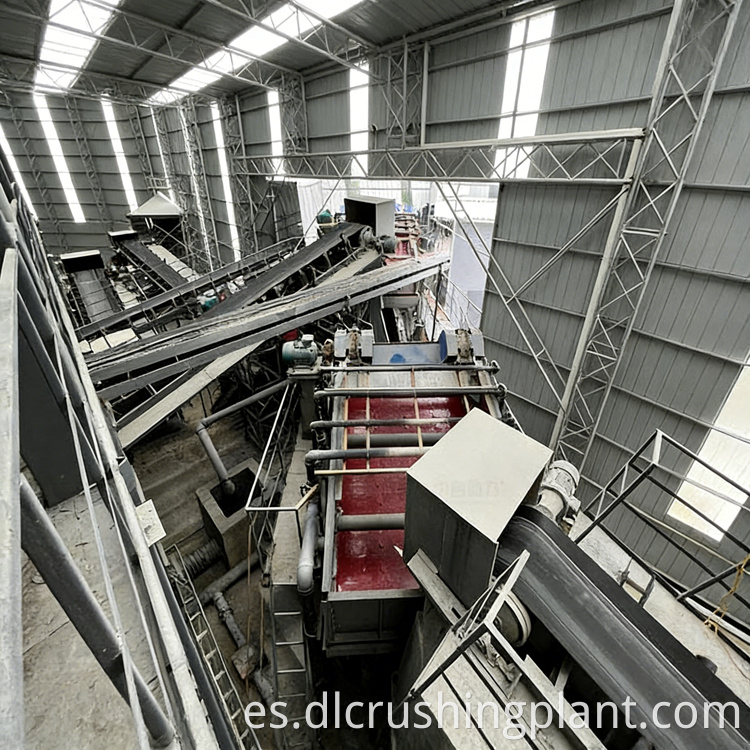

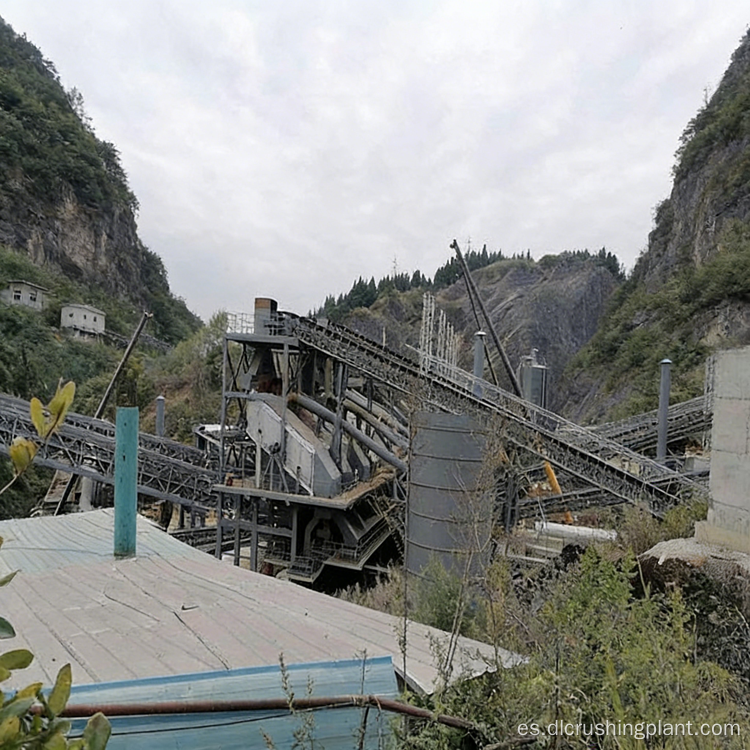

En la línea TPA 500K original, la piedra caliza se alimenta mediante un alimentador vibratorio ZGC1138 a una trituradora de mandíbulas PE750x1060 para la trituración primaria, luego se procesa mediante una trituradora de martillos XPC1012 para la reducción secundaria y la conformación. El material se clasifica mediante las cribas vibratorias 3VRZ460 y 2VRZ2460 en productos de 0-5 mm, 5-10 mm, 10-20 mm, 20-30 mm y 30-40 mm.

En la línea de expansión TPA de 4,5 M, la piedra caliza se somete a trituración y conformación en múltiples etapas a través de un circuito diseñado específicamente, produciendo arena seca de 0-3 mm, arena manufacturada de 0-3 mm, piedra triturada perfilada de 5-22 mm y 5-26 mm, arena terrosa de 0-5 mm y material en polvo de 0-0,075 mm. Ambas líneas operan en paralelo coordinado, compartiendo infraestructura del sitio y sistemas de transporte para maximizar la eficiencia.

3. Contenido del servicio EPC

EPC de línea dual por valor de 10 millones de RMB: integración de activos existentes y entrega de expansión total

Diseño de solución

• Auditoría de línea existente y evaluación de integración (pantallas ZGC1138, PE750x1060, XPC1012, VRZ)
• Diseño de proceso de línea de expansión para salida multiespecificación de 4,5 millones de TPA
• Diseño coordinado de planta de doble línea con infraestructura compartida
• Plan de cumplimiento medioambiental con una asignación presupuestaria de 1,5 millones de RMB

Fabricación de equipos

• Paquete completo de equipos de línea de expansión: Trituradoras, Arenadoras, Cribas vibratorias, Alimentadores, Transportadores

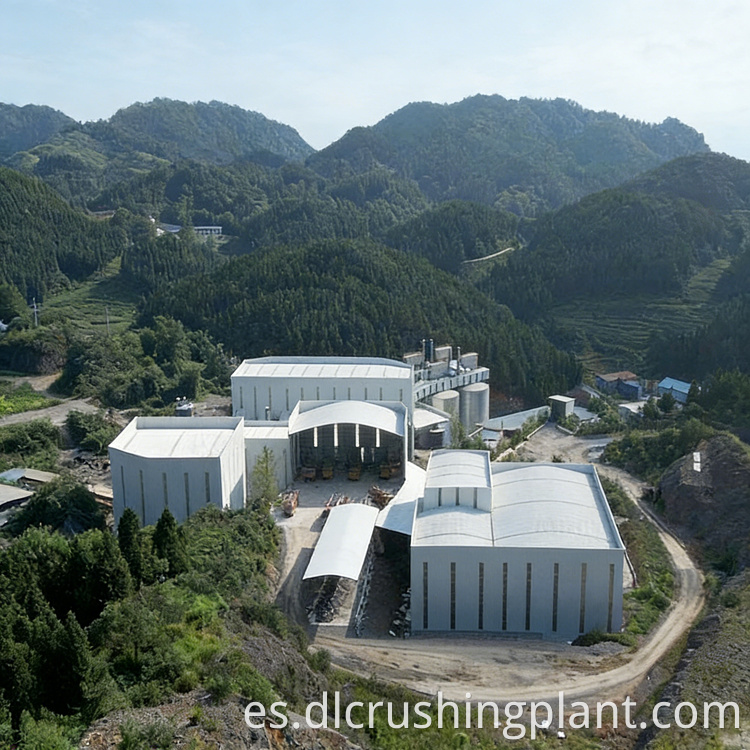

• Paquete medioambiental: talleres cerrados, colectores de polvo, sistemas de circulación de agua.
• Componentes compatibles para una integración perfecta con equipos de línea originales
• Fabricación con certificación ISO y pruebas de aceptación en fábrica

Instalación y puesta en servicio

• Instalación paralela de una línea de expansión sin interrumpir la producción de la línea original
• Optimización completa de la puesta en marcha y la programación de la integración de doble línea
• Ejecución de prueba en 5M TPA combinado con garantía de rendimiento en todas las especificaciones del producto
• Capacitación de operadores para operaciones coordinadas multilínea (5-7 días)

Soporte de operaciones y mantenimiento

• Suministro de continuidad de pieza de desgaste de línea original (piezas compatibles PE750x1060, XPC1012)
• Programa de mantenimiento de línea de ampliación con service programado
• Contratos de mantenimiento anual de ambas líneas como sistema unificado
• Monitoreo remoto y gestión de datos de producción.

4. Casos y datos de proyectos

Rendimiento en el mundo real: sistema de agregado de piedra caliza de línea dual 5M TPA

Proyecto: Trituración de piedra caliza y producción de agregados de 5 millones de TPA - Expansión EPC Inversión total: 10 millones de RMB (ambiental: 1,5 millones de RMB) Configuración: Se mantuvo la línea original de 500 000 TPA + Nueva línea de expansión de 4,5 millones de TPA

Datos de producción (post-puesta en servicio)

Producción anual combinada - Objetivo: 5 millones de TPA - Alcanzado: 5,1 millones de TPA Producción de la línea original del año 1 - Objetivo: 500 000 TPA - Logrado: Mantenido a plena capacidad Producción de la línea de expansión - Objetivo: 4,5 millones de TPA - Alcanzado: 4,6 millones de TPA Especificaciones totales del producto - Objetivo: Más de 10 grados - Logrado: Emisión de polvo según especificaciones - Estándar: conforme - Logrado: menos de 15 mg/m3 CAPEX Eficiencia - RMB 10 millones en total - Resultado: 2 RMB por tonelada de capacidad anual

La estrategia de expansión conservó e integró completamente la línea original de 500K TPA, incluido el alimentador vibratorio ZGC1138, la trituradora de mandíbulas PE750x1060, la trituradora de martillos XPC1012 y ambas cribas vibratorias VRZ, eliminando la necesidad de demoler o reemplazar activos funcionales existentes. La nueva línea de 4,5 millones de TPA se construyó en paralelo, compartiendo el acceso al sitio y la infraestructura de transporte, logrando una capacidad combinada total de 5 millones de TPA con una inversión total de solo 10 millones de RMB.

Comentarios de los clientes

"El enfoque EPC de doble línea nos permitió mantener nuestra planta original en funcionamiento durante toda la construcción. A los 12 meses de firmar el contrato, estábamos operando ambas líneas simultáneamente. La gama de productos que ahora podemos ofrecer ha abierto tres nuevos segmentos de clientes a los que antes no podíamos atender".

• Gerente General, Grupo de Agregados de Piedra Caliza

5. Preguntas frecuentes

P1: ¿Puede la línea de producción original seguir funcionando durante la construcción de la ampliación?

Sí. El enfoque de expansión de EPC está diseñado para lograr una interrupción mínima de la producción. La línea original de 500K TPA con su trituradora de mandíbulas PE750x1060, trituradora de martillos XPC1012 y cribas vibratorias VRZ continúa en pleno funcionamiento durante la construcción de la nueva línea de 4,5M TPA. Ambas líneas comparten infraestructura del sitio, como caminos de acceso y suministro de energía, pero operan de forma independiente, por lo que la puesta en marcha de la ampliación no requiere ningún cierre de la línea original. Una vez que ambas líneas están operativas, un sistema de programación unificado coordina el flujo de materiales y la asignación del stock de productos para lograr la máxima eficiencia combinada.

P2: ¿Por qué la línea de expansión produce una gama de productos mucho más amplia que la original?

La línea original de 500K TPA fue diseñada para grados de agregados de construcción estándar (5-40 mm). La nueva línea de expansión TPA de 4,5 millones está diseñada para satisfacer la demanda más amplia del mercado tanto de agregados como de arena manufacturada, agregando productos finos que incluyen arena seca de 0-3 mm, arena manufacturada de 0-3 mm, piedra triturada perfilada de 5-26 mm y material en polvo de 0-0,075 mm. Esta gama de productos más amplia permite que el sitio suministre simultáneamente plantas comerciales de concreto, estaciones de mezcla de asfalto, contratistas de base de carreteras y usuarios industriales de polvo de calcio, maximizando los ingresos por tonelada de piedra caliza procesada.

P3: ¿Cómo se asigna la inversión ambiental de 1,5 millones de RMB y qué estándares de cumplimiento cumple?

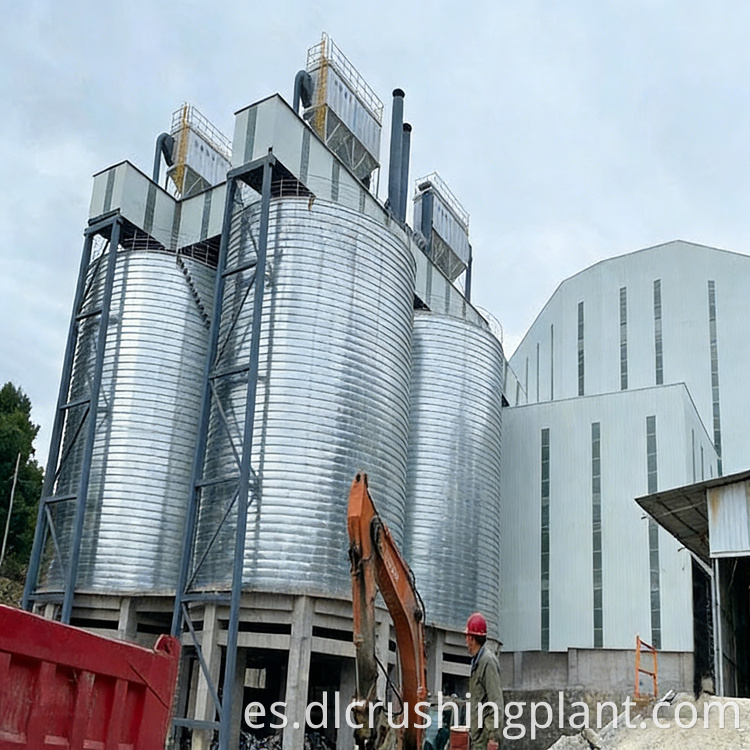

El presupuesto medioambiental de 1,5 millones de RMB cubre cuatro áreas principales: colectores de polvo por impulsos en todos los puntos de trituración, cribado y transferencia; una estructura de taller cerrada que encierra las principales áreas de producción; un sistema de rociadores atomizadores para la supresión de polvo en tiempo real; y un sistema de circulación de agua para lavado de arenas manufacturadas con cero vertido de líquidos. En conjunto, estas medidas logran una emisión de polvo por debajo de los límites estándar nacionales, controlan el ruido en los límites del sitio y permiten que el proyecto pase la evaluación de impacto ambiental para una operación de procesamiento de piedra caliza de 5M TPA.
