Sistema de clasificación y trituración fina de piedra caliza de alta capacidad Seis categorías de productos que cubren todo el rango de tamaño de partículas

Sistema de trituración de piedra caliza de alta capacidad y calidad fina

Descripción general del proyecto de línea de producción de piedra caliza

Esta solución es un sistema de clasificación y trituración fina de piedra caliza de alta capacidad con una capacidad de 3.000 toneladas métricas por hora. Emplea una trituradora de martillos de alta resistencia PCZ2125 para la trituración primaria, seguida de dos trituradoras conformadoras PC1622 que funcionan en paralelo para la trituración secundaria y ocho cribas vibratorias de dos pisos 3YKZ3680 para realizar dos conjuntos de cribado fino de cuatro etapas. El proceso produce seis categorías de productos terminados: agregados y polvo de piedra caliza de 1 a 3 mm, 1 a 2 mm, 0,8 a 1,5 mm, 0,5 a 0,8 mm y 0,3 a 0,5 mm, cubriendo todo el rango de tamaño de partículas, desde arena gruesa hasta polvo fino. El sistema apunta a nichos de mercado de alto valor agregado, como materiales de construcción especializados, morteros mezclados en seco y rellenos químicos.

Desafíos clave: Las líneas de producción de agregados tradicionales generalmente producen de 3 a 4 especificaciones con amplios rangos de tamaño de partículas (p. ej., 0 a 5 mm), y no cumplen con los requisitos para un control preciso del tamaño de partículas de agregado en aplicaciones como mortero mezclado en seco y concreto especial; Las configuraciones de cribado convencionales no pueden separar con mayor precisión los materiales de grano fino en múltiples productos con diferencias de grado más estrechas, como 0,8 a 1,5 mm, 0,5 a 0,8 mm y 0,3 a 0,5 mm, lo que dificulta la entrada a nichos de mercado de alto valor agregado; la alta capacidad y la clasificación fina suelen ser mutuamente excluyentes, y el cuello de botella de capacidad del cribado fino limita la capacidad general de la línea.

Aspectos destacados de la solución: Una sola trituradora de martillos de servicio pesado PCZ2125 maneja 3000 toneladas métricas por hora de trituración primaria, mientras que dos trituradoras de conformación PC1622 que funcionan en paralelo garantizan que la capacidad de trituración secundaria coincida adecuadamente. Lo más destacado radica en el proceso de clasificación: ocho cribas vibratorias de dos pisos 3YKZ3680 se dividen en dos grupos: el primer grupo de cuatro cribas separa dos grados de productos terminados de grano grueso (1–3 mm y 1–2 mm), y el material de más de 3 mm regresa a la máquina formadora; El segundo grupo de cuatro cribas realiza una separación más precisa en cuatro etapas de material de menos de 2 mm, separando 0,8–1,5 mm, 0,5–0,8 mm, 0,3–0,5 mm y polvo de piedra caliza. La operación paralela de las ocho cribas supera el cuello de botella de capacidad en el cribado fino, logrando una capacidad de producción de 3.000 toneladas métricas por hora y una clasificación fina en seis categorías de productos.

Flujo del proceso de la línea de producción de piedra caliza

Los grandes bloques de piedra caliza se alimentan de manera uniforme y continua mediante un alimentador vibratorio de alta resistencia ZGC2560 a una trituradora de martillos de alta resistencia PCZ2125 para la trituración gruesa primaria.

Después de la trituración gruesa, el material es transportado por la cinta transportadora principal a una tolva intermedia, luego se distribuye uniformemente mediante un alimentador a dos trituradoras de conformación PC1622 para completar la trituración y conformación secundaria.

Después de la trituración secundaria, el material se transporta al primer conjunto de cuatro cribas vibratorias de dos pisos 3YKZ3680, que separan los agregados terminados en dos grados de tamaño: 1 a 3 mm y 1 a 2 mm.

El material de gran tamaño superior a 3 mm se devuelve a través de una cinta transportadora de retorno a la trituradora de conformación PC1622 para volver a triturarlo, formando un proceso de circuito cerrado.

El material de menos de 2 mm se transporta al segundo conjunto de cuatro cribas vibratorias de dos pisos 3YKZ3680 para realizar un cribado fino adicional y producir tres grados de agregado fino (0,8–1,5 mm, 0,5–0,8 mm y 0,3–0,5 mm), así como polvo de piedra.

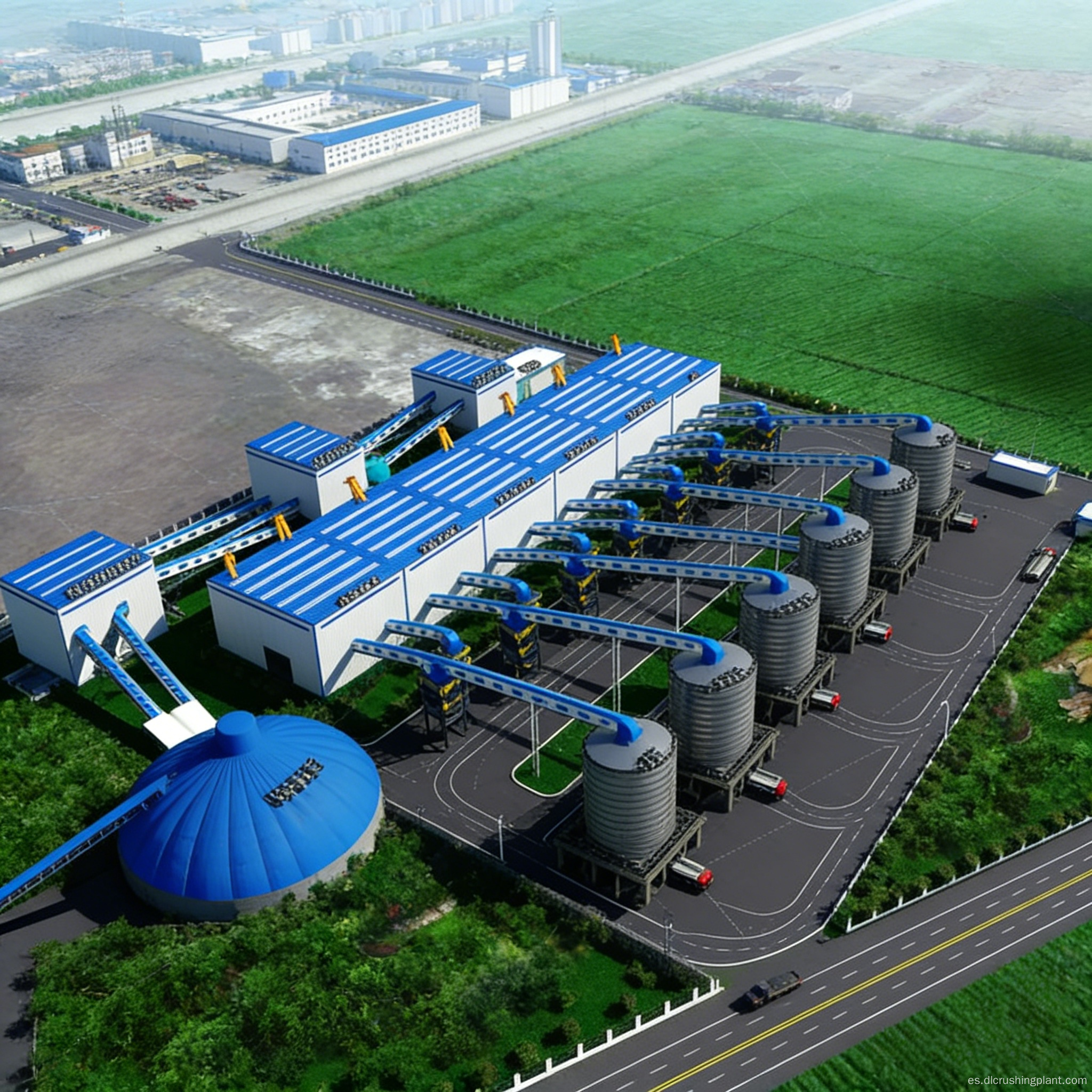

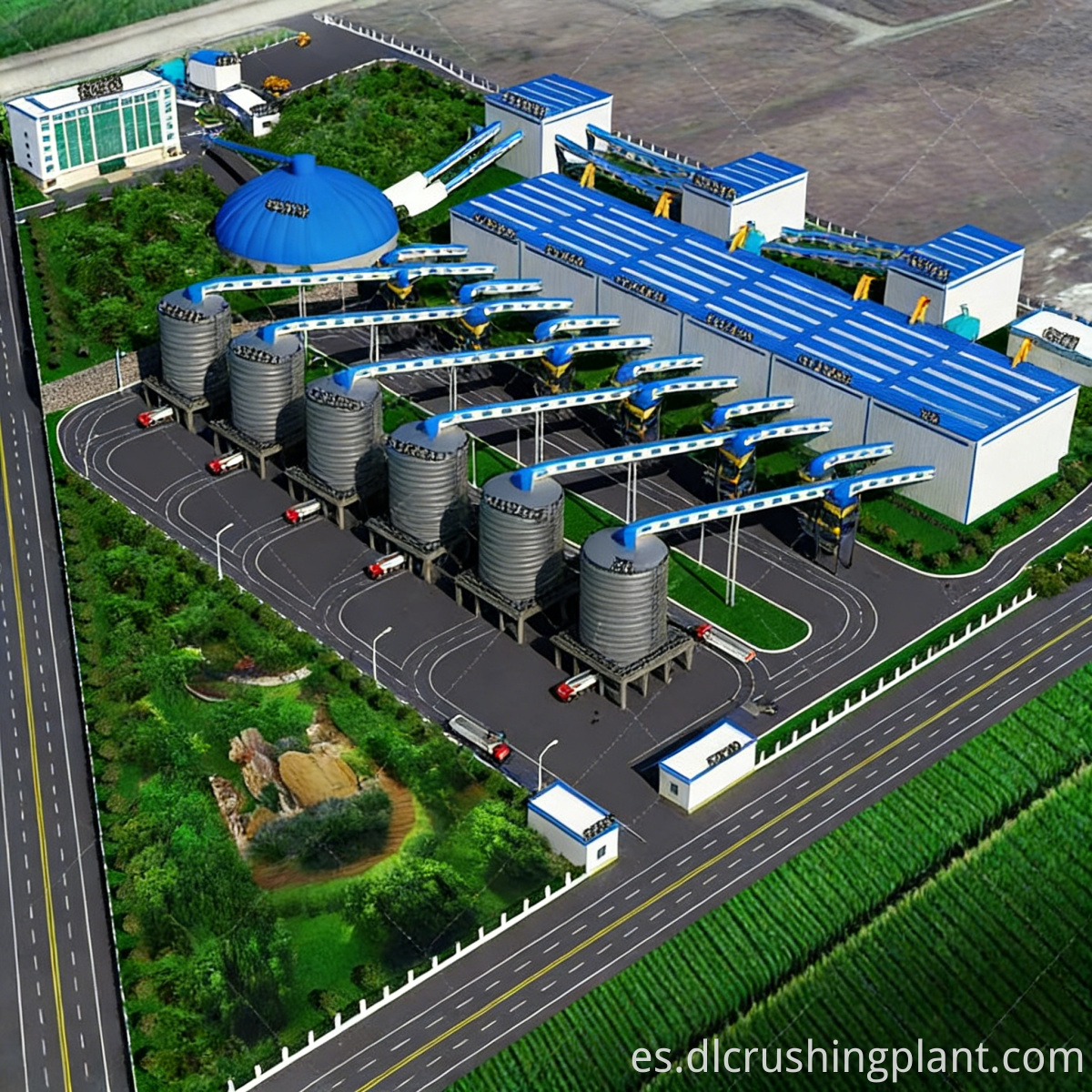

Las seis categorías de productos se transportan mediante cintas transportadoras a sus respectivos silos sellados de producto terminado, donde se almacenan separados por tipo para facilitar una venta diferenciada.

Alcance del servicio EPC de la línea de producción de piedra caliza

Diseño de soluciones: análisis del tamaño de partículas de materia prima, posicionamiento de productos para las seis categorías, diseño de fórmulas de cribado fino, planificación logística para múltiples silos de productos terminados.

Fabricación de equipos: trituradora de martillos de alta resistencia PCZ2125, trituradora de martillos conformadora PC1622, criba vibratoria 3YKZ3680 y un conjunto completo de sistemas de alimentación y transporte, todos fabricados internamente

Instalación y puesta en servicio: guía de construcción en sitio, instalación de equipos, optimización de la configuración de la malla de pantalla, puesta en marcha integrada y pruebas de aceptación para garantizar que las seis categorías de productos cumplan con las especificaciones.

Gestión de Operación y Mantenimiento: Capacitación en procesos de cribado, suministro de repuestos de mallas de cribado de precisión, seguimiento de la calidad del producto terminado y soporte técnico remoto.

Estudio de caso del proyecto de línea de producción de piedra caliza

Un proyecto de clasificación fina para agregados especiales en un importante grupo de materiales de construcción en Abu Dhabi, Emiratos Árabes Unidos, con una capacidad diseñada de 3000 toneladas métricas por hora. La materia prima es piedra caliza local y el mercado objetivo cubre segmentos de alto valor agregado como morteros mezclados en seco, concretos especiales y rellenos químicos.

La línea de producción está configurada con una trituradora de martillos de alta resistencia PCZ2125, dos trituradoras de martillos conformadores PC1622 y ocho cribas de dos pisos 3YKZ3680, dispuestas en dos juegos para clasificación fina. Desde que comenzó la producción, se han producido consistentemente seis categorías de productos terminados, con una prima de precio del 40% al 80% sobre los agregados estándar de 0 a 5 mm. Los agregados finos de 0,3 a 0,5 mm y de 0,5 a 0,8 mm han entrado con éxito en el mercado de morteros de mezcla seca de Oriente Medio, mientras que el polvo de piedra caliza se suministra a empresas químicas locales como materia prima para agentes desulfurantes respetuosos con el medio ambiente.

Comentarios de los clientes (inglés): "La clasificación de seis productos es una ventaja competitiva real para nosotros. En lugar de vender agregados a granel de 0 a 5 mm a precios de productos básicos, ahora suministramos fracciones específicas a plantas de mortero de mezcla seca, productores de concreto especiales e incluso a clientes de la industria química. La configuración de ocho cribas maneja 3000 TPH sin cuellos de botella en la clasificación fina, que era nuestra principal preocupación antes del proyecto. El precio superior de nuestras fracciones finas ha mejorado dramáticamente nuestros márgenes".

Preguntas frecuentes sobre la línea de producción de piedra caliza

P: ¿El cribado de seis categorías requiere cambios frecuentes de malla de cribado?

R: No. Cada uno de los dos conjuntos de ocho cribas está equipado con cribas fijas, y cada conjunto es responsable de clasificar diferentes rangos de tamaño de partículas, por lo que no es necesario reemplazar la criba. El mantenimiento de rutina implica únicamente controles periódicos del desgaste de la criba. Servicios llave en mano de EPC para líneas de producción de agregado fino de piedra caliza.

P: ¿Se puede ajustar el contenido de polvo de piedra?

R: Sí. Al ajustar la configuración de apertura de la capa de criba inferior en el segundo conjunto de cribas, el tamaño de partícula de corte para el polvo de piedra y la proporción de producción se pueden ajustar para cumplir con los requisitos del cliente.Sistema de agregado multigrado de piedra caliza de alto rendimiento.

P: ¿Esta configuración admite agregar categorías de tamaño de partículas adicionales más adelante?

R: Sí. La 3YKZ3680 es una pantalla de tres capas; la configuración actual permite agregar una categoría de tamaño de partícula intermedio utilizando la tercera capa de cribado, o expandir a siete u ocho categorías agregando otro conjunto de cribas.Línea de producción de grava y arena de piedra caliza fina para agregados de alto valor agregado.

Para obtener una solución de sistema de clasificación fina de piedra caliza de 3000 toneladas métricas por hora y una cotización detallada, comuníquese con nuestro equipo técnico para obtener una propuesta personalizada.
