Solución a gran escala para producción continua de línea dual de alta precisión de agregados especiales

Esta propuesta describe una línea de producción paralela de doble línea para agregados finos de piedra caliza con una capacidad de 2200 a 2600 toneladas métricas por hora. El sistema emplea una configuración en la que dos líneas de producción independientes operan en paralelo. Cada línea está equipada con un alimentador vibratorio ZGC2050 y una trituradora de martillos de alta resistencia PCZ1820 para la trituración primaria. Las líneas comparten dos trituradoras conformadoras PC1622 para trituración secundaria y 12 cribas vibratorias serie KZ (6 unidades de 3YKZ3080 + 6 unidades de 2YKZ3080). La línea de producción produce cuatro grados de productos terminados: 1 a 3 mm, 1 a 2 mm, 0,5 a 1 mm de agregados finos y polvo de piedra caliza, dirigidos a mercados de alto valor agregado con requisitos estrictos de tamaño de partículas, como mortero mezclado en seco, concreto especial y rellenos químicos.

Desafíos principales: Los precios de mercado para los agregados finos (0,5–1 mm, 1–2 mm, etc.) son significativamente más altos que los de los agregados gruesos convencionales, pero lograr una clasificación fina de alta capacidad plantea desafíos técnicos importantes: un área de cribado insuficiente por línea da como resultado una precisión de clasificación deficiente y altas tasas de mezcla de materiales; las cribas convencionales son propensas a obstruirse y disminuir la producción en condiciones de materiales muy finos; una configuración de una sola línea hace que toda la línea de producción se apague durante el mantenimiento, lo que plantea riesgos importantes para el cumplimiento de los contratos de suministro a largo plazo.

Aspectos destacados de la solución: una arquitectura paralela de doble línea permite el mantenimiento sin tiempo de inactividad de la producción; mientras una línea está en mantenimiento, la otra opera a plena capacidad. Doce cribas vibratorias KZ se dividen en dos grupos: el primer grupo de seis cribas de tres capas 3YKZ3080 se encarga de la clasificación de tamaños de partículas gruesas en los rangos de 1 a 3 mm y de 1 a 2 mm, y el material de gran tamaño se devuelve para remodelarlo; El segundo grupo consta de 6 cribas de dos pisos 2YKZ3080, que realizan una separación fina de material de menos de 1 a 2 mm en fracciones de 0,5 a 1 mm y polvo de piedra caliza. El funcionamiento paralelo de estas 12 cribas garantiza una alta precisión de clasificación con un rendimiento de 2200 a 2600 toneladas métricas por hora, con una tasa de mezcla controlada dentro del 3 %. La trituradora de martillos de servicio pesado PCZ1820 tiene una capacidad de procesamiento de una sola unidad de 1100 a 1300 toneladas métricas por hora, lo que equilibra la capacidad de producción en ambas líneas.

Los grandes bloques de piedra caliza se alimentan de manera uniforme y continua mediante dos alimentadores vibratorios de alta resistencia ZGC2050 a dos trituradoras de martillos de alta resistencia PCZ1820 (que funcionan simultáneamente en ambas líneas) para completar la trituración primaria.

El material triturado grueso de ambas líneas se transporta a través de cintas transportadoras separadas al primer conjunto de seis cribas vibratorias de tres pisos 3YKZ3080, que separan los agregados terminados en dos grados de tamaño: 1–3 mm y 1–2 mm.

El material de más de 3 mm (sobredimensionado) se devuelve a través de un transportador de retorno a dos trituradoras de conformación PC1622 para una trituración fina secundaria. Después de la trituración, el material regresa a las cribas 3YKZ3080 para su reclasificación, formando un proceso de circuito cerrado.

El material de menos de 2 mm se transporta al segundo conjunto de seis cribas vibratorias de dos pisos 2YKZ3080, donde se criba finamente para separar el polvo de piedra y el agregado terminado de 0,5 a 1 mm.

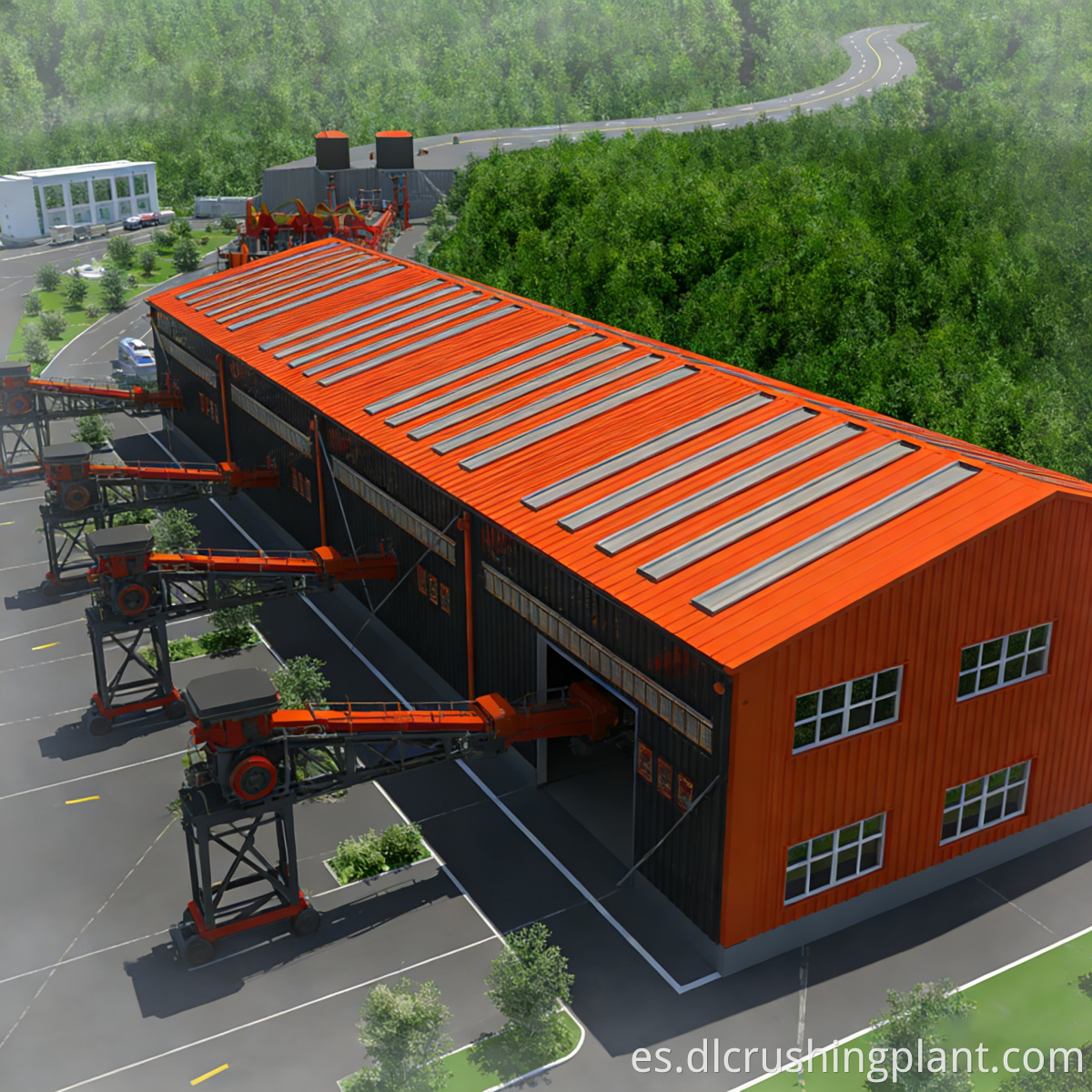

Los cuatro tipos de productos terminados (1 a 3 mm, 1 a 2 mm, 0,5 a 1 mm y polvo de piedra) se transportan a silos de productos terminados sellados separados y se almacenan de forma independiente por tipo.

Diseño: análisis del tamaño de partículas de materia prima, posicionamiento de productos para las cuatro categorías, diseño de configuración de malla de cribado fino y plan de equilibrio de capacidad de producción de doble línea.

Fabricación de equipos: trituradora de martillo pesado PCZ1820, máquina moldeadora PC1622, cribas vibratorias 3YKZ3080/2YKZ3080 y producción interna completa de sistemas de alimentación y transporte.

Instalación y puesta en servicio: gestión de construcción sincronizada para ambas líneas, configuración de pantalla de precisión, pruebas independientes para cada línea y pruebas conjuntas de aceptación de precisión de clasificación de carga completa para ambas líneas.

Gestión de Operación y Mantenimiento: Capacitación en procesos de cribado fino, suministro de repuestos de criba de precisión, seguimiento del tamaño de partícula del producto terminado y soporte técnico remoto.

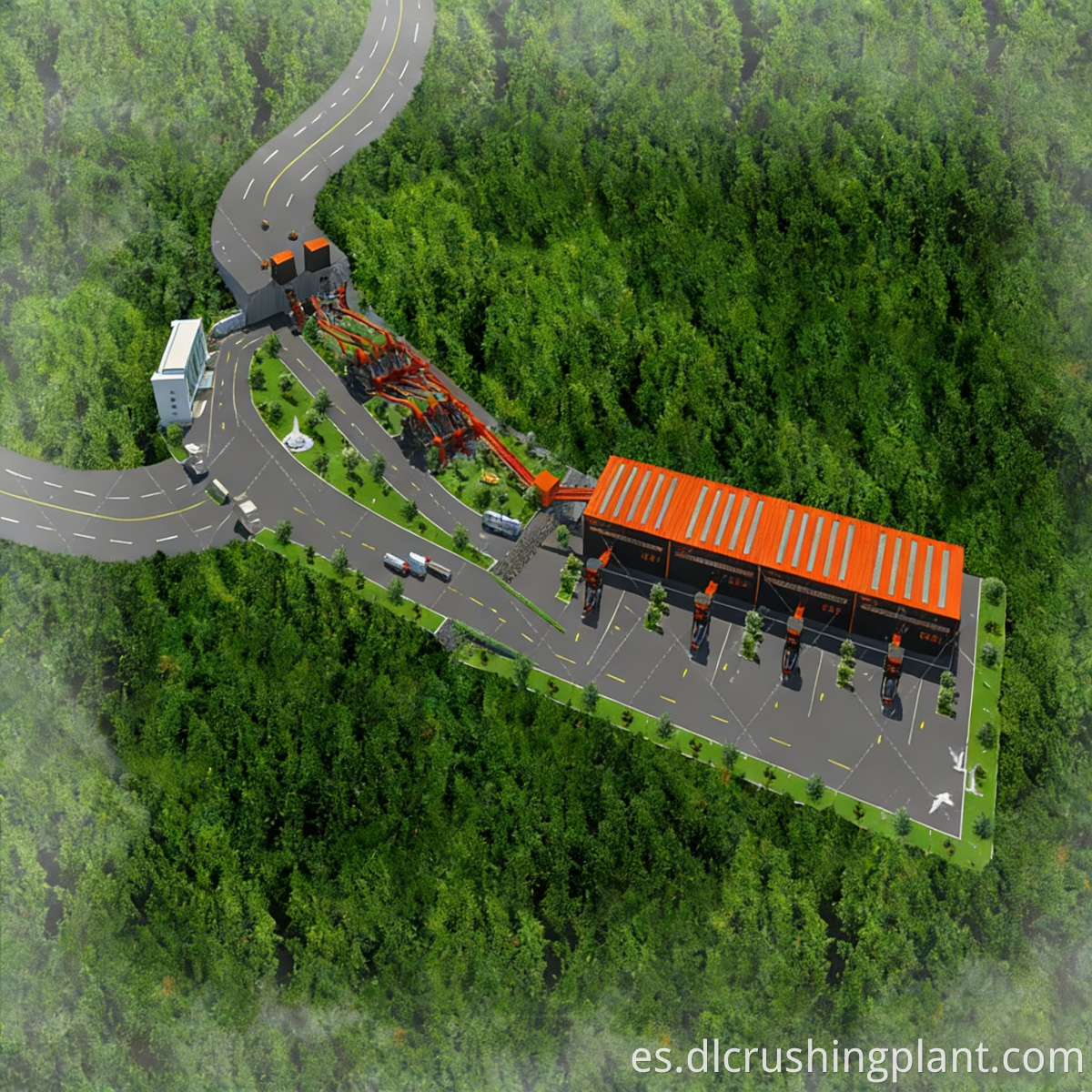

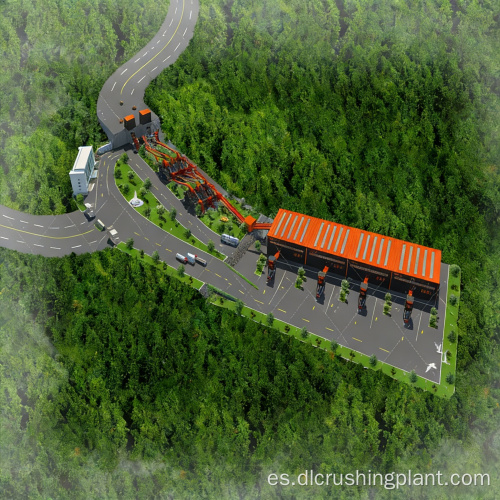

Este proyecto implica una base de producción de agregados finos para un gran grupo de materiales de construcción en la provincia de Limpopo, Sudáfrica. Con una capacidad de producción diseñada de 2200 a 2600 toneladas métricas por hora, la instalación utiliza piedra caliza local de alta calidad como materia prima y se dirige a las industrias de mortero de mezcla seca y concreto especial en el sur de África.

La línea de producción adopta una configuración paralela de doble línea, con un esquema de clasificación de dos etapas que comprende 2 trituradoras de martillos de servicio pesado PCZ1820, 2 máquinas formadoras PC1622 y 12 cribas vibratorias KZ. Desde la puesta en servicio, la capacidad de producción se ha mantenido estable, con una alta precisión de clasificación y bajas tasas de mezcla en las cuatro categorías de productos. El agregado fino de 0,5 a 1 mm ha penetrado con éxito en el mercado sudafricano de morteros de mezcla seca y tiene un precio superior. El funcionamiento independiente de las dos líneas elimina el riesgo de una parada total de la producción, garantizando el cumplimiento estable de los contratos de suministro a largo plazo.

Comentarios de los clientes: "La configuración de línea dual con cribas de 12 KZ nos brinda el rendimiento y la precisión de clasificación que necesitamos para el mercado de agregados especiales. La fracción de 0,5 a 1 mm se ha convertido en un producto de alto margen para nosotros con los clientes de morteros de mezcla seca. Poder mantener una línea mientras la otra funciona a plena capacidad ha mantenido nuestros compromisos de entrega al 100%. La consistencia del tamaño de las partículas en los cuatro productos es exactamente lo que nuestros clientes premium exigen".

P: ¿Cuál es la diferencia entre las cribas KZ y las cribas de servicio pesado ZSG?

R: La serie KZ consta de cribas vibratorias circulares de tamaño mediano, adecuadas para el cribado fino de materiales de grano fino, que ofrecen una alta precisión de cribado y bajas tasas de mezcla de materiales; La serie ZSG consta de cribas lineales de alta resistencia, adecuadas para cribado grueso y clasificación de partículas grandes a alta capacidad. Diseño y suministro de una línea de producción de clasificación de grado fino de piedra caliza a gran escala Dado que esta solución se centra principalmente en productos de grano fino, se seleccionó la serie KZ para garantizar la precisión de la clasificación.

P: ¿Se puede ajustar la proporción de las cuatro categorías de productos?

R: Sí. Al ajustar las configuraciones del tamaño de malla del primer conjunto (3YKZ3080) y el segundo conjunto (2YKZ3080), la relación de producción de cada categoría de producto se puede ajustar de manera flexible, lo que permite la optimización dinámica de la combinación de productos en función de los cambios estacionales en la demanda del mercado. Línea de producción de agregados finos de piedra caliza para materiales de construcción especializados.

P: ¿Puede el PCZ1820 funcionar de manera estable a 1100-1300 toneladas métricas por hora a largo plazo?

R: Sí. El PCZ1820 está diseñado para una capacidad de procesamiento de 1000 a 1500 toneladas métricas por hora. En condiciones de procesamiento de piedra caliza, puede funcionar de manera estable dentro del rango de 1.100 a 1.300 toneladas métricas por hora a largo plazo; el simple hecho de reemplazar las cabezas de los martillos con regularidad mantendrá tanto la capacidad de producción como el tamaño de las partículas del producto. Fabricación e instalación de equipos de línea de procesamiento para cuatro tipos de agregados finos.

Para obtener una solución y una cotización para una línea de producción de agregado fino de doble línea que procese de 2200 a 2600 toneladas métricas por hora de piedra caliza, comuníquese con nuestro equipo técnico.
