Modelo: Limestone Production Line
Marca: Zhongyu Diingli
Origin: Porcelana
Proceso de dar un título: ISO9001/ISO14001/ISO45001/CE
Estado: Nuevo
Industria Aplicable: Trabajos de construcción, Energía y Minería
Inspección De Fábrica De Video: Previsto
Informe De Prueba Mecánica: Previsto
Período De Garantía Del Componente Principal: 1,5 años
Componentes Principales: Motor, Motor
Período De Garantía: 1,5 años
Punto De Venta Principal: Larga vida útil
Capacidad de suministro e información a...
transporte: Ocean
Lugar de origen: Porcelana
Certificados : ISO9001/ISO14001/ISO45001/CE
Hafen: qingdao
Tipo de Pago: L/C,T/T,D/P
Incoterm: FOB,CFR,CIF,EXW,FAS,FCA

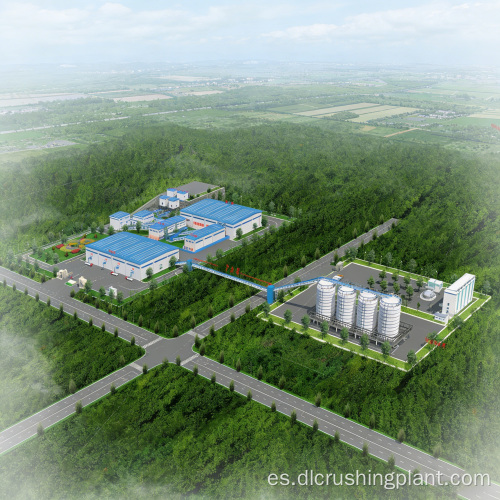

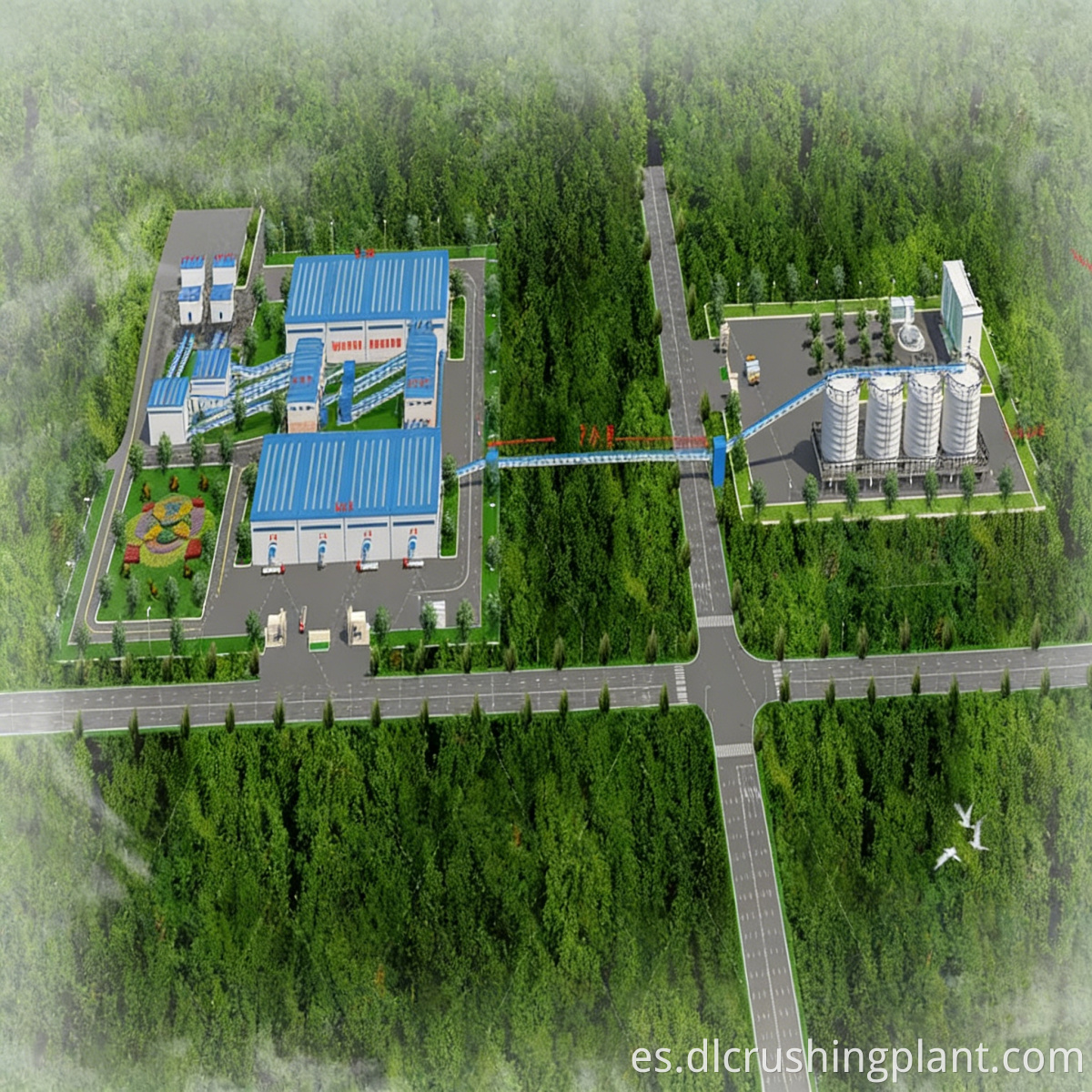

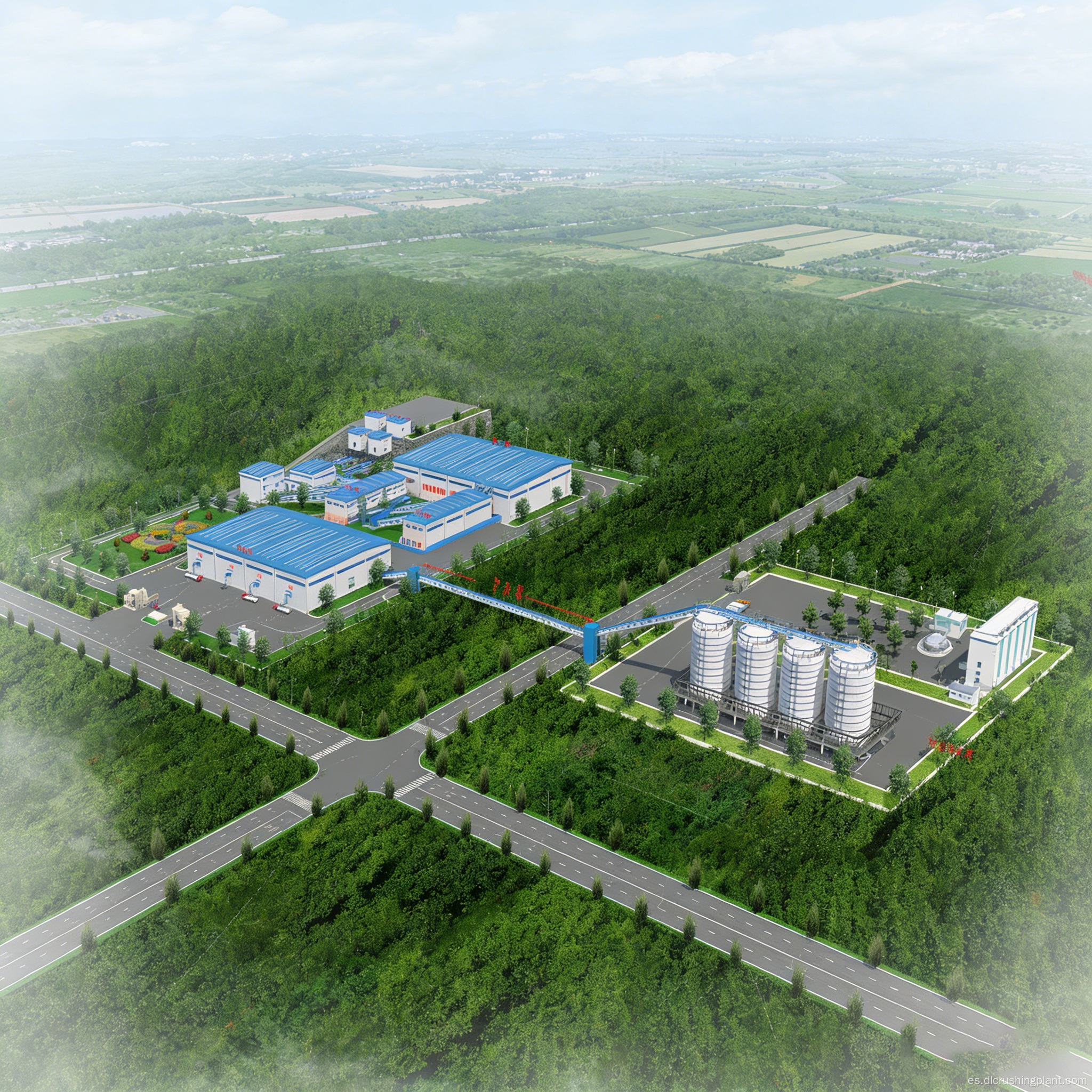

Suministro integral de EPC para líneas de producción de agregados de piedra caliza
Descripción general del proyecto de línea de producción de piedra caliza
Esta solución es una línea de producción de agregados de piedra caliza de alta capacidad con una capacidad de 2500 a 3000 toneladas métricas por hora. Emplea un proceso de trituración de circuito cerrado de dos etapas que incluye dos trituradoras de martillos de alta resistencia PCZ2125 en paralelo para la trituración primaria, seguidas de cuatro trituradoras conformadoras PC1622 para la trituración fina secundaria y 12 cribas vibratorias de dos pisos de alta resistencia 2ZSG40100 para clasificación de doble componente 6+6. Diseñado para la construcción de bases de agregados mineros a gran escala con una producción anual de 10 millones de toneladas métricas, este sistema es adecuado para satisfacer las necesidades de suministro de agregados de grandes proyectos de infraestructura y los requisitos de adquisición centralizada a gran escala de plantas de concreto premezclado.
Desafíos clave: En una línea de producción de alta capacidad de 2500 a 3000 toneladas métricas por hora, si se utiliza una sola trituradora primaria, una falla en esa unidad provocaría el cierre de toda la línea, lo que limitaría el tiempo operativo efectivo anual; Las configuraciones tradicionales de trituración de varias etapas implican numerosas máquinas y líneas de producción excesivamente largas; las repetidas transferencias de material dan como resultado un alto consumo de energía y múltiples puntos de emisión de polvo; para la detección a gran escala, una cantidad insuficiente de filtros da como resultado una precisión de calificación deficiente, mientras que un exceso de filtros genera huellas grandes y una gestión fragmentada.
Aspectos destacados de la solución: Dos trituradoras de martillos de servicio pesado PCZ2125 funcionan en paralelo para la trituración primaria, lo que proporciona redundancia mutua; cuando una unidad está en mantenimiento, la otra mantiene el 50% de su capacidad de producción sin detener sus operaciones; Cuatro trituradoras conformadoras PC1622 distribuyen uniformemente la carga de trituración secundaria, con un sistema de circuito cerrado que garantiza que todo el material de gran tamaño se devuelva para volver a triturarlo hasta que cumpla con las especificaciones. Doce cribas de dos pisos de alta resistencia 2ZSG40100 se dividen en dos grupos de seis cada uno: el primer grupo separa los productos terminados del material después de una trituración y conformación gruesa, devolviendo el material de gran tamaño; el segundo grupo clasifica además el material de tamaño inferior para separar productos terminados de diferentes tamaños de partículas. Cada criba de servicio pesado ZSG tiene una capacidad de procesamiento de 800 a 1000 toneladas métricas por hora; operar 12 unidades en paralelo garantiza una clasificación exhaustiva con una capacidad de producción de 3.000 toneladas métricas por hora.
Flujo del proceso de la línea de producción de piedra caliza
Los grandes bloques de piedra caliza de la mina son alimentados de manera uniforme y continua mediante dos alimentadores vibratorios de alta resistencia ZGC2560 a dos trituradoras de martillos de alta resistencia PCZ2125, respectivamente, para completar la etapa de trituración primaria.
El material triturado grueso se transporta a través de cintas transportadoras a cuatro trituradoras de conformación PC1622 para una trituración y conformación secundaria fina, mejorando la uniformidad de la forma y el tamaño de las partículas.
Luego, el material moldeado se transporta al primer conjunto de seis cribas vibratorias de dos pisos de alta resistencia 2ZSG40100 para separar los agregados terminados de grado grueso.
Las partículas de gran tamaño se devuelven a través de una cinta transportadora de retorno a las trituradoras conformadoras PC1622 para volver a triturarlas, formando un ciclo de circuito cerrado.
El material de tamaño inferior del primer conjunto de cribas se transporta al segundo conjunto de seis cribas vibratorias de dos pisos de alta resistencia 2ZSG40100 para una mayor separación de agregados terminados de calidad fina de diferentes tamaños de partículas.
Los productos terminados de cada grado se transportan mediante cintas transportadoras a silos de almacenamiento sellados para su almacenamiento y carga.
Alcance del servicio EPC de la línea de producción de piedra caliza
Diseño: estudio del sitio de la mina, análisis de materia prima, selección de procesos para una capacidad de 2500 a 3000 toneladas métricas, planificación del diseño para cribado de doble conjunto y diseño de protección ambiental
Fabricación de equipos: trituradora de martillos de alta resistencia PCZ2125, trituradora de martillos conformadora PC1622, cribas de alta resistencia 2ZSG40100, alimentadores ZGC y producción interna completa de sistemas de transporte y recolección de polvo.
Instalación y Puesta en Servicio: Dirección de construcción en sitio; instalación paralela de trituradoras de martillos dobles; puesta en marcha en grupo de 12 cribas de alta resistencia; operación de prueba a carga completa con material que cumpla con los estándares de aceptación
Gestión de Operación y Mantenimiento: Capacitación de operadores y mantenimiento; almacenamiento de repuestos para martillos y cribas; diagnóstico remoto de fallas; inspecciones anuales de equipos
Estudio de caso del proyecto de línea de producción de piedra caliza
Un proyecto de instalación de producción de agregados a gran escala para un importante grupo de materiales de construcción en la provincia de Kanchanaburi, Tailandia, con una capacidad de producción diseñada de 2500 a 3000 toneladas métricas por hora. La materia prima es piedra caliza local de alta calidad y los productos terminados se suministran a proyectos de infraestructura a gran escala y plantas de concreto premezclado en el área metropolitana de Bangkok y las áreas circundantes de la provincia de Kanchanaburi.
La línea de producción está configurada con una solución de clasificación de dos etapas que comprende 2 trituradoras de martillos de alta resistencia PCZ2125, 4 máquinas formadoras PC1622 y 12 cribas de alta resistencia 2ZSG40100. Desde la puesta en servicio, la capacidad de producción se ha mantenido estable entre 2800 y 3000 toneladas métricas por hora, con una excelente forma de partículas y una gradación estable en todas las especificaciones del producto terminado. La configuración paralela de las trituradoras de martillos duales permite el mantenimiento en una sola unidad sin detener la producción, aumentando el número de días de producción efectiva por año en aproximadamente un 12 % en comparación con las líneas de producción de trituradoras de un solo martillo de escala similar en la región.
Comentarios de los clientes (inglés): "La línea de 2500 a 3000 TPH ha sido la columna vertebral de nuestro suministro de agregados para el gran mercado de Bangkok. La configuración dual PCZ2125 significa que podemos realizar el mantenimiento en una trituradora mientras la otra continúa funcionando; no más paradas completas para cambios de martillo. Las 12 cribas ZSG de servicio pesado en dos bancos garantizan una clasificación consistente del producto en todas las especificaciones. Nuestros clientes en los sectores de concreto e infraestructura han estado muy satisfechos con la calidad y confiabilidad de nuestra suministro”.
Preguntas frecuentes sobre la línea de producción de piedra caliza
P: ¿Cuál es la diferencia entre dos trituradoras PCZ2125 en paralelo y un solo modelo más grande?
R: La principal ventaja de una configuración de trituradora de doble martillo es la redundancia: cuando una unidad está en mantenimiento, la otra mantiene el 50 % de la capacidad de producción sin interrumpir las operaciones, lo que aumenta el tiempo operativo efectivo anual entre un 12 % y un 15 %. Si falla una sola unidad de gran capacidad, toda la línea de producción se detiene. Si bien la inversión inicial para la solución de unidad dual es ligeramente mayor, ofrece un mejor retorno de la inversión a largo plazo. Servicios llave en mano EPC para sistemas de cribado y trituración de piedra caliza a gran escala.
P: ¿Son demasiadas 12 pantallas ZSG40100?
R: Cada criba de servicio pesado ZSG40100 tiene una capacidad de procesamiento de 800 a 1000 toneladas métricas por hora. La capacidad total de 12 unidades supera con creces el requisito de 3.000 toneladas métricas por hora; sin embargo, la configuración en dos grupos garantiza la precisión de la clasificación en lugar de simplemente buscar un alto rendimiento. Sistema de trituración y conformación de dos etapas para piedra caliza El primer grupo de seis unidades maneja el cribado grueso y el retorno de material, mientras que el segundo grupo de seis unidades maneja el cribado fino y la clasificación precisa, lo que garantiza cargas equilibradas en ambos grupos.
P: ¿Cuál es el cronograma desde el diseño hasta la puesta en servicio de esta línea de producción?
R: El cronograma estándar es de 6 a 8 meses, incluido 1 mes para el diseño, 3 meses para la fabricación de equipos, 2 a 3 meses para la instalación y 1 mes para la puesta en servicio. Para proyectos de gran escala, el cronograma puede ampliarse ligeramente debido a la importante cantidad de trabajo de ingeniería civil requerido. Suministro de líneas completas de producción de agregados de piedra caliza de alta capacidad.
