Línea de producción de trituración y cribado de alta eficiencia y ahorro de espacio La solución óptima para agregados de tamaño mediano

Esta solución es un sistema de trituración y cribado de piedra caliza de alta eficiencia con una capacidad de 1.000 toneladas métricas por hora. Emplea una única trituradora de martillos de alta resistencia PCZ1820 para la trituración primaria, una única criba vibratoria extra ancha de tres pisos 3YKZ40100 para la clasificación y un proceso de recirculación de circuito cerrado que utiliza un elevador para producir dos grados de agregado premium: 20–31,5 mm y 10–20 mm. El diseño utiliza las diferencias de elevación del sitio para la alimentación por conducto, eliminando la necesidad de cintas transportadoras intermedias, lo que da como resultado un diseño compacto y un uso mínimo del suelo. Está diseñado para bases de producción de agregados mineros de tamaño mediano y el suministro de agregados premium para proyectos de infraestructura.

Desafíos clave: Si se aplicara una solución de trituración de múltiples unidades y etapas múltiples a una línea de producción de 1000 toneladas métricas por hora, implicaría numerosos equipos, requeriría una gran huella e implicaría altos costos de inversión, lo que la haría prohibitivamente costosa para las minas de tamaño mediano; Los diseños tradicionales requieren múltiples transferencias de material utilizando numerosas cintas transportadoras, lo que genera una gran huella y múltiples puntos de emisión de polvo; Las cribas convencionales carecen de suficiente área de cribado para una capacidad de 1.000 toneladas métricas por hora, lo que da lugar a una precisión de clasificación deficiente para los grados de producto terminado de 20 a 31,5 mm y de 10 a 20 mm.

Aspectos destacados de la solución: Configuración mínima: solo una trituradora de martillos de servicio pesado PCZ1820 y una criba extra ancha de tres pisos 3YKZ40100 logran una capacidad de 1000 toneladas métricas por hora y clasificación de doble grado, lo que resulta en menos unidades, menor inversión y mantenimiento más simple. Al utilizar la diferencia de elevación natural, el material triturado se alimenta directamente a la criba vibratoria a través de canales, eliminando la necesidad de una cinta transportadora intermedia. Esto da como resultado un diseño compacto que reduce el espacio físico en aproximadamente un 30 % en comparación con las soluciones convencionales. El material de gran tamaño, superior a 31,5 mm, se devuelve a la trituradora de martillos a través de un elevador para volver a triturarlo; Este proceso de circuito cerrado garantiza que todos los tamaños de partículas cumplan con las especificaciones. Se instala equipo de recolección de polvo en las salidas de descarga de la trituradora y la criba para garantizar una producción libre de polvo y respetuosa con el medio ambiente.

Los grandes bloques de piedra caliza de la cantera se alimentan de manera uniforme y continua mediante un alimentador vibratorio de alta resistencia ZGC2050 a una trituradora de martillos de alta resistencia PCZ1820, que completa la trituración primaria y la conformación en una sola pasada.

El material triturado utiliza la diferencia de elevación en el sitio para ser alimentado directamente a través de un conducto a una criba vibratoria extra ancha de tres pisos 3YKZ40100, eliminando la necesidad de una cinta transportadora intermedia.

La criba vibratoria 3YKZ40100 clasifica el material en dos grados de agregado terminado: 20–31,5 mm y 10–20 mm, que luego se transportan mediante cintas transportadoras a los silos de producto terminado, respectivamente.

El material de más de 31,5 mm se eleva mediante un elevador hasta el alimentador y se vuelve a introducir en la trituradora de martillos, formando un ciclo de circuito cerrado hasta que todo el material cumple con las especificaciones.

Tanto el puerto de descarga de la trituradora como el puerto de descarga de la criba vibratoria están equipados con sistemas de recolección de polvo por pulsos para la recolección centralizada de polvo, lo que garantiza que no haya emisiones de polvo.

Diseño de soluciones, fabricación interna del conjunto completo de equipos, instalación y puesta en marcha en sitio, capacitación de operadores y gestión de operación y mantenimiento.

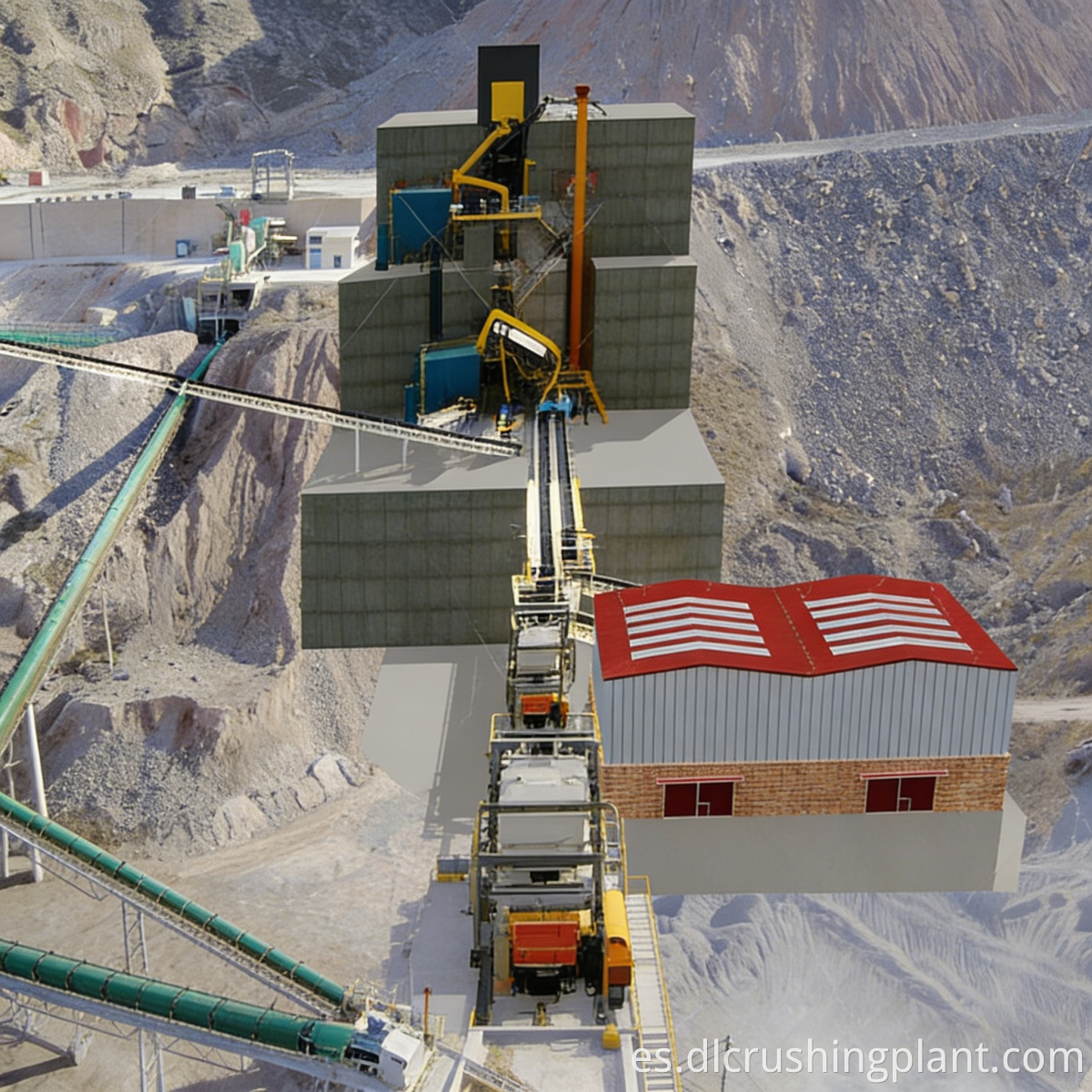

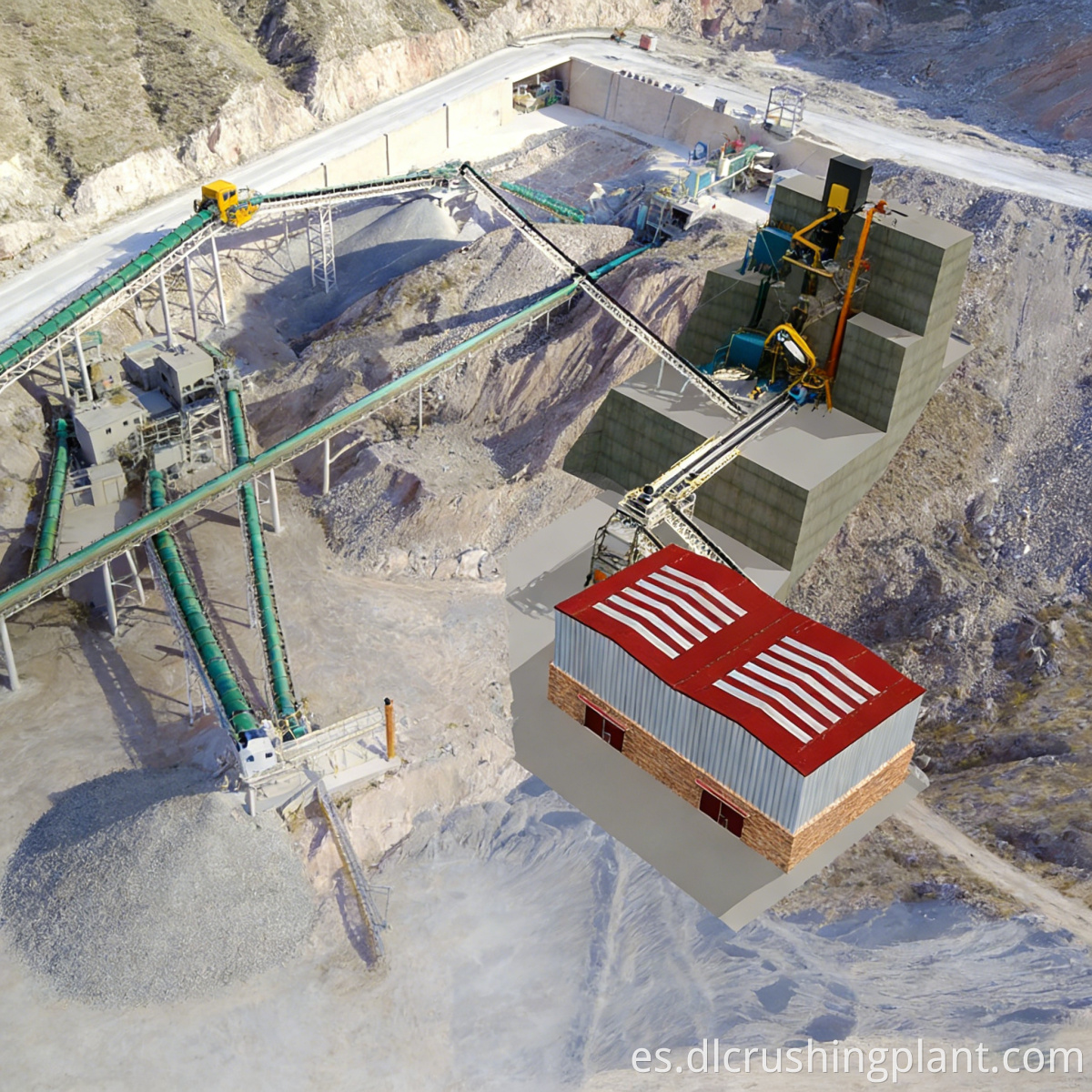

Un proyecto de agregados premium para una empresa de materiales de construcción en la gobernación de Amman, Jordania, con una capacidad de producción diseñada de 1000 toneladas métricas por hora. La materia prima es piedra caliza local y los productos terminados, en dos tamaños, 20 a 31,5 mm y 10 a 20 mm, se suministran a proyectos de infraestructura y plantas de hormigón premezclado en Ammán y sus alrededores.

La línea de producción utiliza las diferencias de elevación en el terreno de la cantera, empleando una configuración que consta de una trituradora de martillos de servicio pesado PCZ1820, una criba extra ancha 3YKZ40100, un canal de alimentación y un elevador para el retorno del material. Desde su puesta en servicio, la capacidad de producción se ha mantenido estable en 1.000 toneladas métricas por hora. Ambos grados de producto presentan una excelente forma de partículas y una gradación estable, y el diseño del conducto de alimentación ha reducido el espacio ocupado por la línea de producción en aproximadamente un 30 % en comparación con el plan original. El sistema de recolección de polvo funciona de manera confiable y ha pasado las inspecciones ambientales locales.

Comentarios de los clientes (inglés): "El diseño de alimentación por conducto fue un uso brillante del terreno de nuestro sitio: eliminó varias cintas transportadoras y redujo significativamente nuestra huella. La única trituradora PCZ1820 más una criba 3YKZ40100 maneja 1000 toneladas métricas por hora con solo dos productos terminados, lo que mantiene la operación simple y los costos de mantenimiento bajos. El sistema de retorno del elevador garantiza cero material de gran tamaño en nuestros productos finales. La recolección de polvo en los puntos de descarga de la trituradora y la criba mantiene toda la planta limpia y Una solución muy eficiente y rentable para nuestro mercado”.

P: ¿Pueden una sola trituradora de martillo y una sola criba garantizar una capacidad de producción estable de 1.000 toneladas métricas por hora?

R: La PCZ1820 está diseñada para un rendimiento de 1000 a 1200 toneladas métricas por hora, mientras que la criba extra ancha de tres pisos 3YKZ40100, con un ancho de 4 metros y una gran área de procesamiento, garantiza un funcionamiento estable cuando se combina con la trituradora. Diseño y suministro de una línea de producción de trituración de alta eficiencia para piedra caliza de tamaño mediano La piedra caliza tiene un alto rendimiento en el primer paso, con una recirculación típicamente de solo entre el 10% y el 15%; la operación de circuito cerrado no afecta la capacidad de producción principal.

P: ¿Qué requisitos del sitio existen para la alimentación por conducto?

R: La alimentación por conducto depende de la diferencia de elevación entre la trituradora y la criba; Generalmente, la plataforma trituradora debe estar entre 3 y 5 metros más alta que la plataforma de criba. Si no existe un desnivel natural en el lugar, esto se puede lograr mediante estructuras de soporte de acero o una plataforma de ingeniería civil. Línea compacta de producción de agregados de piedra caliza Se proporcionará una solución específica durante la fase de diseño en función del terreno real.

P: ¿Esta solución produce solo dos grados de producto? ¿No son muy pocos?

R: La solución de dos grados está diseñada para el mercado de agregados premium; tanto de 20 a 31,5 mm como de 10 a 20 mm son tamaños de gran demanda. Si se necesitan grados adicionales, se puede agregar un tercer grado de producto terminado usando una tercera capa de criba en la criba de tres capas 3YKZ40100, o se puede agregar un conjunto de cribas finas para expandir a 3 a 4 grados de producto. Puesta en marcha de servicios de operación y mantenimiento para sistemas de trituración de circuito cerrado de piedra caliza.

Para obtener una propuesta y cotización sobre un sistema de trituración y cribado de piedra caliza de 1000 toneladas métricas por hora, comuníquese con nuestro equipo técnico.
