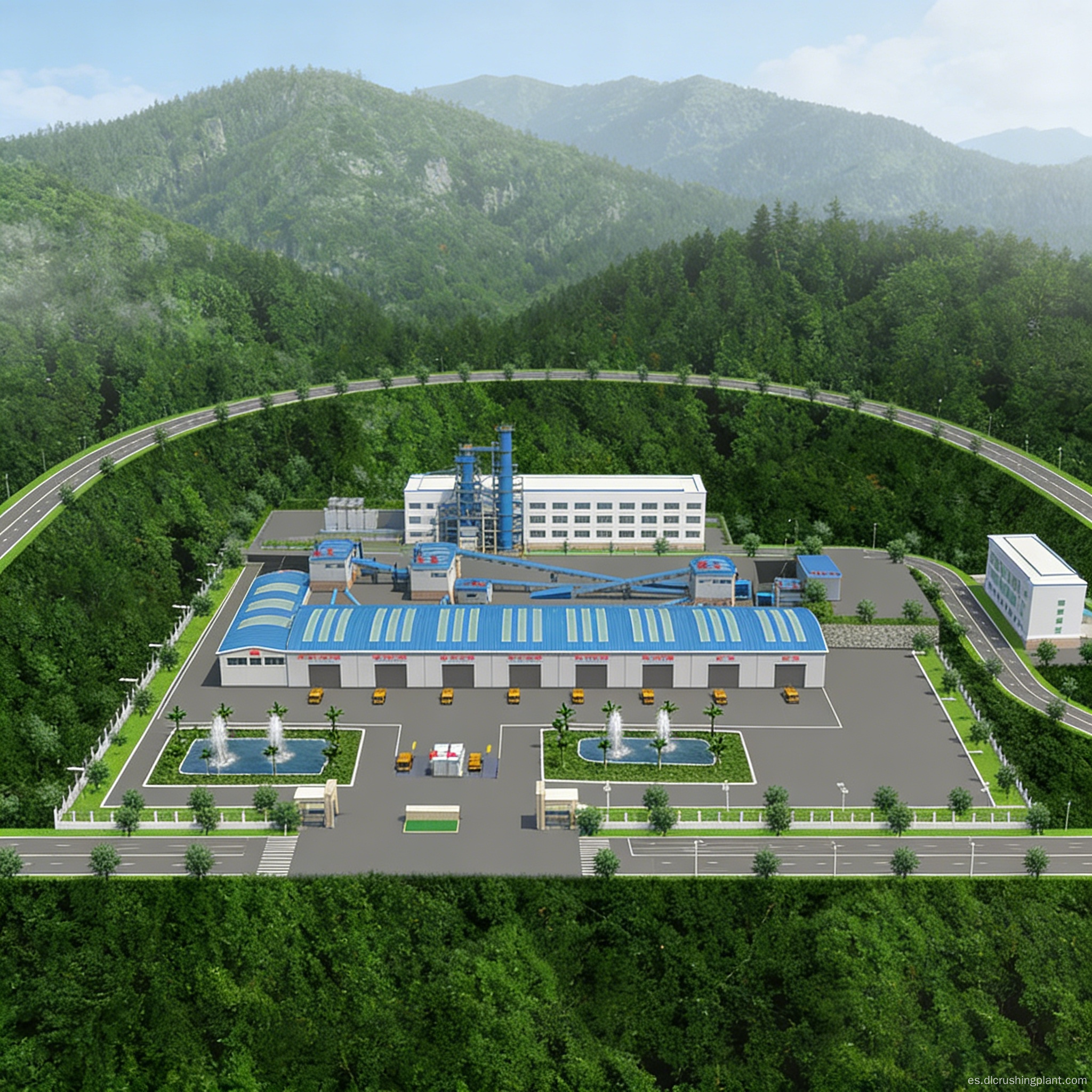

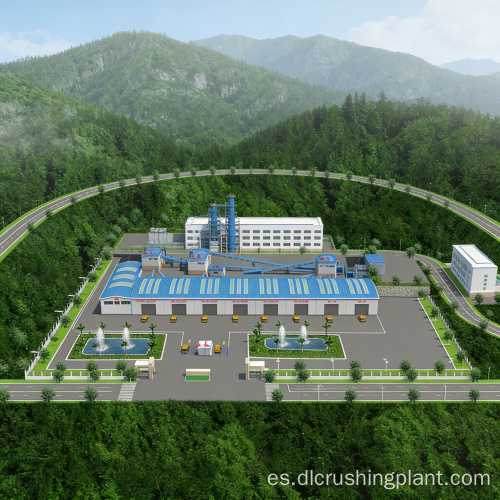

Cribado y clasificación en varias etapas en una línea de producción de trituración fina para piedra caliza industrial

Cribado y clasificación en varias etapas en una línea de producción de trituración fina para piedra caliza industrial

Descripción general del proyecto de línea de producción de piedra caliza

Esta solución es un sistema de cribado y trituración fina de piedra caliza de 1000 toneladas métricas por hora diseñado para satisfacer las demandas de producción de materiales en polvo y agregados finos de grado industrial. La configuración central consta de una trituradora de martillos de alta resistencia PCZ1615 para trituración gruesa primaria y una trituradora de martillos conformadora XPC1220 para trituración fina secundaria, combinadas con seis cribas vibratorias de la serie YKZ3070 (dos de cada uno de los modelos de dos capas, tres capas y cuatro capas) para lograr una clasificación fina de múltiples etapas. Los productos terminados incluyen cuatro grados de agregado: 1 a 3 mm, 1 a 2 mm, menos de 0,8 mm y 0,3 a 0,5 mm. El sistema también produce polvos industriales como arena granular y polvo de piedra caliza de 1 a 3 mm y 1 a 2 mm, satisfaciendo así tanto la demanda de agregados finos para la construcción como de polvos industriales. Los usuarios industriales a menudo enfrentan desafíos como tamaños de partículas en polvo que no cumplen con las normas, precisión de clasificación insuficiente para materiales finos y operación inestable de los equipos. Esta solución garantiza productos terminados estables y controlables en todos los rangos de tamaño de partículas mediante un cribado de múltiples etapas y un sistema de recirculación de circuito cerrado, cumpliendo así con los requisitos de calidad de grado industrial.

Línea de producción de piedra caliza Flujo de proceso personalizado

Las materias primas se descargan de los camiones volquete a la tolva, donde un alimentador vibratorio ZG1550 alimenta uniformemente el material a la trituradora de martillos de servicio pesado PCZ1615 para su trituración primaria. La salida se transporta a través de una cinta transportadora a la trituradora de martillos conformadora XPC1220 para una trituración fina secundaria; Después de mejorar la forma de las partículas, el material se envía al sistema de cribado. Seis cribas vibratorias YKZ3070 funcionan en grupos ordenados de gruesas a finas según el tamaño de las partículas: dos cribas de cuatro capas 4YKZ3070 manejan la clasificación gruesa, separando agregados de 1 a 3 mm y de 1 a 2 mm; dos cribas de tres capas 3YKZ3070 separan aún más el material fino de menos de 0,8 mm; Dos cribas de dos pisos 2YKZ3070 extraen con precisión polvo y piedra de 0,3 a 0,5 mm. El material de gran tamaño de cada etapa de cribado se devuelve en un sistema de circuito cerrado a la trituradora de remodelación para volver a triturarlo, mientras que los productos calificados de tamaño inferior se envían a los silos de productos terminados para su almacenamiento. Los colectores de polvo por impulsos se instalan en la entrada de alimentación de la trituradora, las salidas de descarga de la criba y los puntos de transferencia de la correa; Toda la línea transportadora de cinta está cerrada para controlar el derrame de polvo.

Alcance del servicio EPC de la línea de producción de piedra caliza

Brindamos servicios llave en mano de EPC de proceso completo, que incluyen inspección de minas, diseño de procesos, fabricación y suministro de equipos, instalación y puesta en marcha, capacitación de personal y gestión de operación y mantenimiento. El equipo incluye alimentadores vibratorios serie ZG, trituradoras de martillos de servicio pesado serie PCZ, trituradoras de martillos conformadores serie XPC, cribas vibratorias multicapa serie YKZ, sistemas de cinta transportadora, sistemas de recolección de polvo con bolsa de pulso, silos de almacenamiento de productos terminados y sistemas de control eléctrico. El período de ejecución del proyecto es de cuatro a seis meses. Se proporciona soporte técnico y repuestos gratuitos durante el período de garantía, y los ingenieros pueden permanecer en el sitio a largo plazo para operación y mantenimiento.

Estudio de caso del proyecto de línea de producción de piedra caliza

El proyecto de suministro de polvo de piedra caliza en la zona industrial de Karaganda, Kazajstán, se llevó a cabo para un importante proveedor local de vidrio y materias primas químicas. El cliente necesitaba procesar piedra caliza extraída de la mina en agregados finos de diversas especificaciones y polvos industriales para suministrarlos a fábricas de vidrio, plantas químicas y mercados de materiales de construcción cercanos. Después de que el sistema de cribado y trituración fina de 1000 toneladas métricas que entregamos entró en funcionamiento, produjo constantemente cuatro tipos de productos terminados: agregados de 1 a 3 mm y de 1 a 2 mm, arena de grano de arroz y polvo de piedra caliza. El polvo fino de 0,3 a 0,5 mm se suministra directamente al taller de materias primas de vidrio, mientras que el polvo de piedra caliza se utiliza en la producción de agentes químicos desulfurantes. Después de un año y medio de funcionamiento, la tasa operativa general del equipo superó el 90% y la precisión de la clasificación de finura cumplió con los estándares de materia prima establecidos por los clientes industriales.

Comentarios de los clientes (inglés): "Suministramos polvo fino de piedra caliza a plantas químicas y de vidrio, por lo que la consistencia del producto lo es todo. Este sistema nos brinda cuatro grados diferentes de una línea, y la fracción de 0,3 a 0,5 mm cumple perfectamente con las especificaciones de materia prima de nuestra planta de vidrio. Después de 18 meses de operación, la precisión del cribado ha sido notablemente estable. El equipo de EPC permaneció en el sitio para la puesta en marcha y capacitó exhaustivamente a nuestros operadores".

Preguntas frecuentes sobre la línea de producción de piedra caliza

P: ¿Se pueden producir áridos y polvo industrial simultáneamente?

R: Sí. Esta solución utiliza seis cribas vibratorias de varias plataformas para la clasificación paso a paso, lo que permite producir áridos y polvo en paralelo en la misma línea de producción. Solución de producción de arena en polvo y granos de piedra Los materiales de diferentes tamaños de partículas se almacenan en contenedores separados para evitar que se mezclen.

P: ¿Cómo se garantiza la precisión de clasificación de los materiales finos?

R: Usamos pantallas de cuatro, tres y dos capas para realizar calificaciones progresivas. El material de gran tamaño se devuelve al circuito para volver a triturarlo, lo que garantiza un tamaño de partícula estable para cada grado y mantiene las desviaciones dentro de los estándares de la industria. Equipo de procesamiento de polvo multigrado de piedra caliza.

P: ¿El polvo de piedra representa una gran parte de la producción?

R: La proporción depende de las características de la materia prima y de la mezcla de producto terminado requerida. Equipo moldeador de trituradora de martillo pesado La proporción de polvo de piedra se puede controlar de manera flexible ajustando las especificaciones de la malla de la criba y la cantidad de material devuelto para reprocesamiento, adaptándose así a diferentes aplicaciones industriales.

Toma acción ahora

Para obtener las especificaciones técnicas de esta solución o una cotización personalizada, comuníquese con nuestro equipo de consultoría en ingeniería minera.
