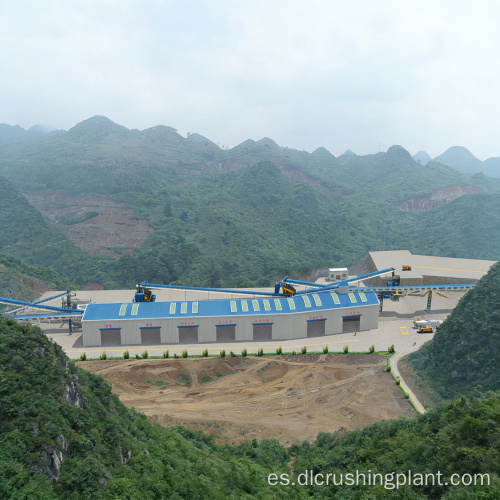

Sistema de trituración y cribado de piedra caliza de alta capacidad Martillo pesado Procesamiento de una sola pasada Recirculación en circuito cerrado

Línea de producción de agregado fino de piedra caliza industrial

Descripción general del proyecto de línea de producción de piedra caliza

Esta solución es un sistema de producción de áridos finos de piedra caliza con una capacidad de 1.000 a 1.200 toneladas métricas por hora. Emplea una trituradora de martillos de alta resistencia PCZ1820 para procesamiento de una sola etapa y de una sola pasada, combinada con seis cribas vibratorias de tres pisos de la serie YKZ (cuatro unidades 3YKZ3070 y dos unidades 3YKZ3080) para cribado de dos etapas, produciendo seis categorías de productos terminados: cinco grados de agregados (4–8 mm, 2–4 mm, 1–3 mm, 1–2 mm y 0,5–1 mm) y piedra caliza. polvo. El proceso de trituración de una sola unidad reemplaza la configuración tradicional de dos etapas de trituración primaria y secundaria, simplificando el proceso y al mismo tiempo reduciendo la inversión de capital y el consumo de energía. A medida que los mercados de infraestructura y materiales de construcción imponen requisitos cada vez más estrictos sobre el tamaño de las partículas de agregado fino, la producción simultánea de múltiples categorías de productos satisface las necesidades de diversas aplicaciones, incluido el concreto premezclado, el mortero de mezcla seca y los agregados asfálticos. Un punto destacado es el sistema de recirculación de circuito cerrado de la trituradora de un solo martillo, que garantiza un tamaño de partícula de salida controlable, mientras que la configuración de dos etapas y seis cribas permite una clasificación fina paso a paso, lo que da como resultado productos terminados con una excelente forma de partículas y una clasificación estable.

Línea de producción de piedra caliza Flujo de proceso personalizado

Los grandes bloques de piedra caliza se descargan mediante camiones volquete en la tolva, donde el alimentador vibratorio ZGC2050 alimenta de manera uniforme y continua el material a la trituradora de martillos de servicio pesado PCZ1820 para la trituración primaria. Luego, el material triturado se transporta a través de la cinta transportadora principal a dos cribas vibratorias 3YKZ3080 para el cribado primario, separando agregados terminados de 4 a 8 mm y de 2 a 4 mm. El material de gran tamaño, superior a 80 mm, regresa a la trituradora a través de un transportador de retorno para volver a triturarlo. El material de tamaño inferior a 40 mm se combina con el material retriturado y se introduce en cuatro cribas vibratorias 3YKZ3070 para un cribado fino secundario, produciendo tres grados de agregado fino (1–3 mm, 1–2 mm y 0,5–1 mm), así como polvo de piedra. Los productos terminados de cada grado se transportan mediante cintas transportadoras a los silos de almacenamiento. Se instalan colectores de polvo de chorro pulsante en la entrada de alimentación de la trituradora y en cada salida de descarga de la criba, y las principales cintas transportadoras y puntos de transferencia están cerrados para controlar las emisiones de polvo.

Alcance del servicio EPC de la línea de producción de piedra caliza

Brindamos un servicio llave en mano EPC integral que cubre todo, desde el estudio de fuentes minerales, el diseño de procesos, la fabricación y el suministro del conjunto completo de equipos, la instalación y la puesta en servicio, hasta la capacitación del personal y la operación y mantenimiento subcontratados. El equipo incluye alimentadores vibratorios serie ZGC, trituradoras de martillos de servicio pesado serie PCZ, cribas vibratorias multicapa serie YKZ, cintas transportadoras tipo caja completamente cerradas, sistemas de recolección de polvo con bolsa de pulso, silos de almacenamiento de productos terminados y sistemas de control eléctrico centralizados. El período de ejecución del proyecto es de cuatro a seis meses. Se proporciona soporte técnico gratuito y suministro de piezas de desgaste durante el período de garantía, y los ingenieros pueden estar ubicados en el sitio para operación y mantenimiento.

Estudio de caso del proyecto de línea de producción de piedra caliza

El Proyecto de suministro de agregados de piedra caliza en la provincia de Punjab, Pakistán, se llevó a cabo para un importante proveedor local de materiales de infraestructura responsable del suministro de agregados para proyectos de construcción de carreteras y edificios a lo largo del Corredor Económico China-Pakistán. El cliente necesitaba un sistema de trituración y cribado capaz de producir de forma estable y de múltiples calidades de producto. Después de que la línea de producción de 1000 toneladas métricas por día que entregamos entró en funcionamiento, se suministraron simultáneamente seis grados de productos terminados a plantas de concreto premezclado, plantas de mortero de mezcla seca y plantas de mezcla de asfalto. Entre estos, el agregado fino de 0,5 a 1 mm llenó un vacío en el mercado para la arena utilizada en morteros de mezcla seca locales. Después de un año y medio de operación, la disponibilidad general de los equipos de la línea superó el 91% y la solución de trituración de una sola unidad redujo la inversión en equipos en aproximadamente un 25% en comparación con un proceso de trituración de dos etapas.

Comentarios de los clientes (inglés): "La configuración de la trituradora de martillo único fue una elección inteligente para nuestro presupuesto. Obtenemos seis tamaños de agregado diferentes de una línea, y la fracción de 0,5 a 1 mm ha sido muy popular entre los productores de mortero de mezcla seca en nuestra área. Después de 18 meses, la trituradora todavía funciona fuerte con un desgaste mínimo. El equipo de EPC se encargó de todo, desde el diseño hasta la puesta en servicio, y la capacitación en el sitio fue exhaustiva y práctica".

Preguntas frecuentes sobre la línea de producción de piedra caliza

P: ¿Puede una trituradora de martillo única cumplir con los requisitos de tamaño de partículas para seis grados de productos?

R: Sí. La trituradora de martillos de alta resistencia PCZ1820 permite controlar el tamaño de las partículas de salida. Sistema de cribado y trituradora de martillos de una sola etapa Combinado con dos etapas de seis cribas vibratorias para clasificación paso a paso y recirculación de circuito cerrado, el tamaño de partícula de cada grado de producto cumple consistentemente con los estándares.

P: Sin una trituradora moldeadora, ¿cuál es la forma de las partículas del producto final?

R: Las trituradoras de martillos de servicio pesado serie PCZ tienen capacidades de conformado incorporadas. Suministro de agregados de piedra caliza en varios tamaños La salida presenta una forma de partícula uniforme con múltiples bordes y partículas mínimas en forma de aguja o escamosas, cumpliendo con los requisitos de forma de partículas para agregados comerciales de concreto y asfalto.

P: ¿Se puede ajustar la proporción de polvo de piedra?

R: Sí. Al ajustar el ancho de la ranura de descarga de la trituradora de martillos y la configuración de la criba, la proporción de polvo de piedra producido se puede controlar de manera flexible para cumplir con los diferentes requisitos de los clientes en cuanto al contenido de polvo. Línea de producción industrial de clasificación de materiales finos.

Toma acción ahora

Para obtener las especificaciones técnicas de esta solución o una cotización personalizada, comuníquese con nuestro equipo asesor de ingeniería minera. Proporcionaremos un diseño de proceso personalizado basado en las características de su fuente de mineral y los requisitos de su producto terminado.
