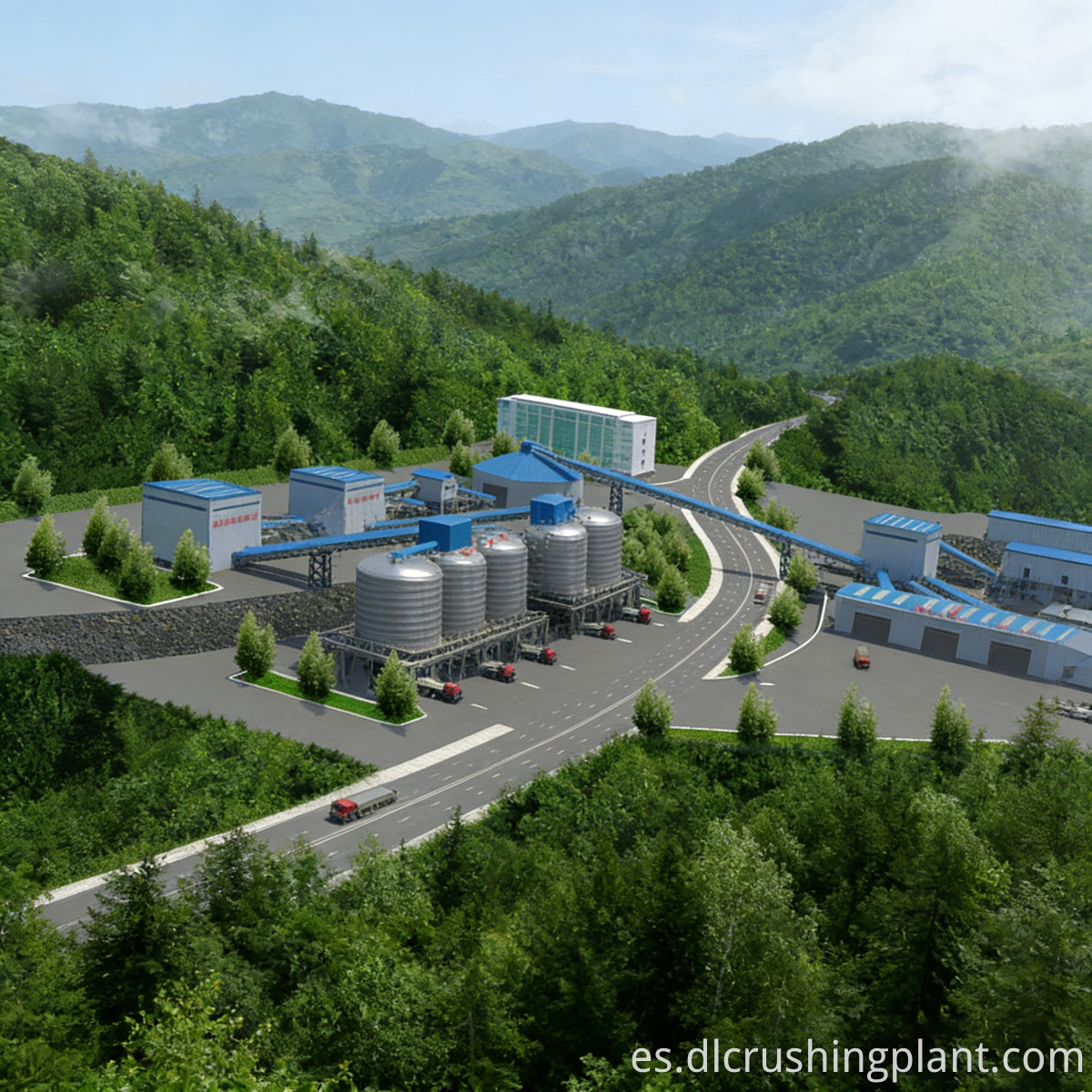

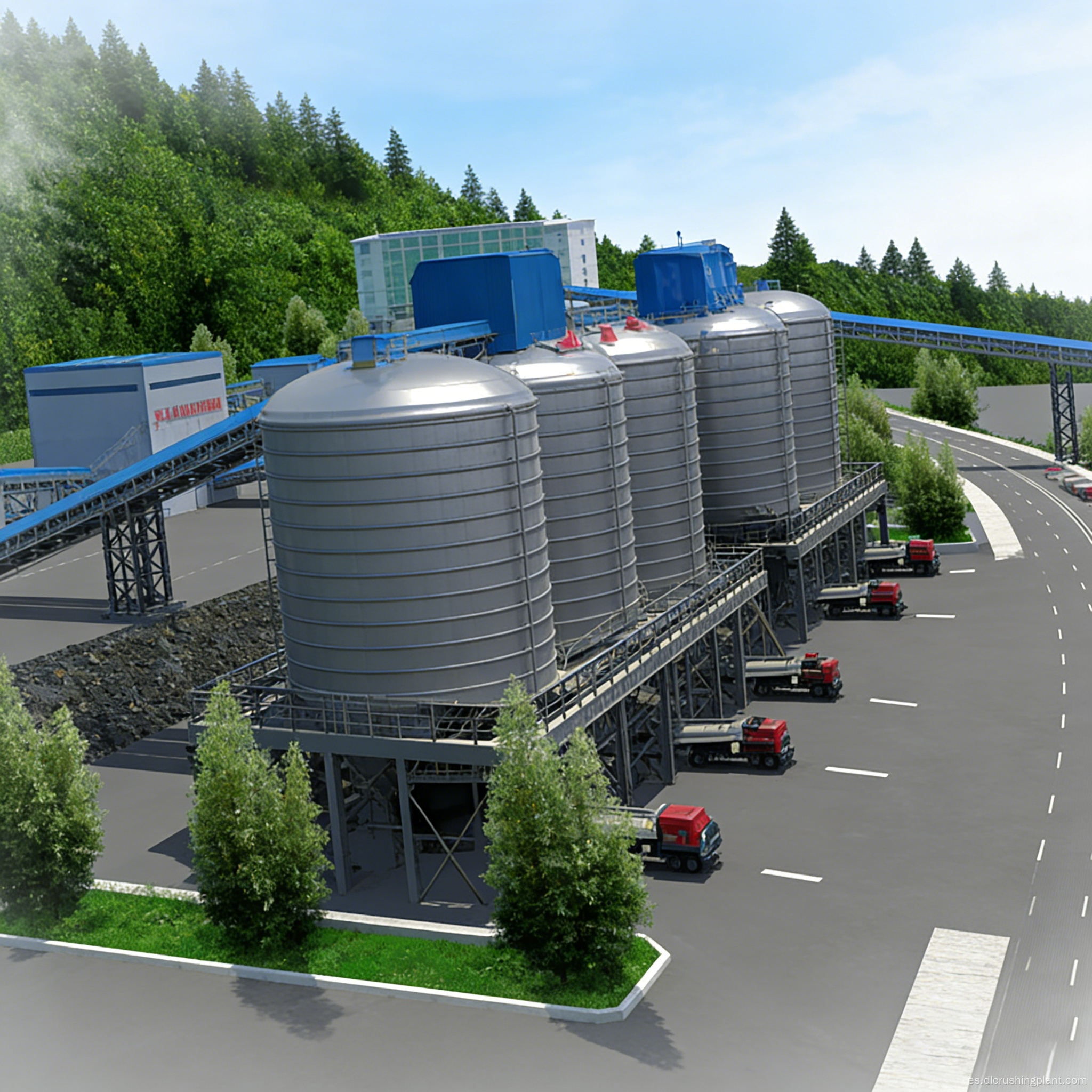

La línea de producción de trituración y cribado de piedra caliza de capacidad media cubre todo el rango de tamaño de partículas

Sistema de coproducción de agregado grueso y polvo fino de piedra caliza

Descripción general del proyecto de línea de producción de piedra caliza

Esta solución es un sistema de trituración y cribado de piedra caliza de 800 toneladas métricas por hora. Emplea una configuración de trituración de dos etapas, utilizando una trituradora de martillos de servicio pesado PCZ1615 para la trituración primaria y una trituradora de martillos PC1220 para la trituración secundaria, combinada con seis cribas vibratorias para una clasificación fina de tres etapas. El sistema produce ocho categorías de productos terminados: agregado grueso de 25 a 31,5 mm, 8 a 25 mm, 0 a 8 mm, así como agregados finos de 1 a 3 mm, 1 a 2 mm y 0,5 a 1 mm, además de arena de grano de arroz y polvo de piedra, para un total de ocho grados de producto terminado. La gama completa de tamaños de partículas cubre materiales desde agregados gruesos para subbases de carreteras hasta rellenos de piedra fina en polvo, lo que permite que una sola línea de producción satisfaga las diversas necesidades de suministro de plantas de concreto premezclado, plantas mezcladoras de asfalto, plantas de mortero de mezcla seca y construcción de subbases de carreteras. Lo más destacado se encuentra en la etapa de trituración primaria, donde primero se criba el material de gran tamaño; Luego, la fracción sobredimensionada se envía a una trituradora de conformación para una trituración fina antes de pasar por dos etapas de cribado preciso para separar los agregados finos y el polvo. Todos los materiales de gran tamaño se reciclan en un sistema de circuito cerrado, lo que garantiza una gradación precisa del producto terminado y evita la mezcla de materiales.

Línea de producción de piedra caliza Flujo de proceso personalizado

Grandes bloques de piedra caliza se trituran en trozos grandes con una trituradora de martillos de servicio pesado PCZ1615 y luego se introducen en un conjunto de cribas vibratorias 3YKZ3070 para el cribado primario, produciendo tres grados de agregado terminado: 25–31,5 mm, 8–25 mm y 0–8 mm. El material de gran tamaño, superior a 31,5 mm, se transporta a través de una cinta transportadora a la trituradora de conformación tipo martillo PC1220 para una trituración fina. Luego, el material finamente triturado se introduce en dos cribas vibratorias 3YKZ3070 para un cribado secundario, produciendo dos grados de agregado fino: 1–3 mm y 1–2 mm. El material sobredimensionado de más de 1 a 3 mm se devuelve al PC1220 para volver a triturarlo. El material de tamaño inferior a 1-2 mm, junto con el material devuelto de la nueva trituración, se alimenta a dos cribas vibratorias 2YKZ3070 para el cribado fino terciario, separando el agregado fino de 0,5-1 mm, la arena de grano de arroz y el polvo de piedra. Cada grado de producto terminado se dirige a un silo de almacenamiento independiente. Toda la línea cuenta con cintas transportadoras cerradas y se instalan recolectores de polvo por impulsos en todas las estaciones de trituración y cribado.

Alcance del servicio EPC de la línea de producción de piedra caliza

Brindamos servicios llave en mano de EPC de proceso completo, que van desde el estudio de recursos minerales, el diseño de procesos, la fabricación y el suministro del conjunto completo de equipos, la instalación y puesta en servicio, hasta la capacitación del personal y la gestión de operación y mantenimiento. El equipo incluye las trituradoras de martillos de servicio pesado serie PCZ, las trituradoras formadoras de martillos serie PC, las cribas vibratorias serie YKZ, cintas transportadoras tipo caja completamente cerradas, sistemas de recolección de polvo con bolsa de pulso, silos de almacenamiento de productos terminados y sistemas de control eléctrico centralizado. El plazo de ejecución del proyecto es de cuatro a seis meses, con soporte técnico gratuito y suministro de piezas de desgaste durante el período de garantía.

Estudio de caso del proyecto de línea de producción de piedra caliza

El proyecto de suministro de agregados de piedra caliza en la región de Irrawaddy en Myanmar fue llevado a cabo para el mayor grupo local de materiales de construcción. El cliente es responsable del suministro de agregados para redes de carreteras y proyectos de construcción de viviendas urbanas en la cuenca del río Irrawaddy, que requieren el suministro simultáneo de agregados para pavimento de grano grueso, agregados finos y polvo. Después de que el sistema de trituración y cribado de 800 toneladas métricas que entregamos entró en funcionamiento, las ocho categorías de productos terminados cumplían plenamente con la lista de suministros del cliente. Específicamente, se suministraron agregados de 8 a 25 mm a las plantas mezcladoras de asfalto, agregados finos de 1 a 3 mm y 1 a 2 mm a las plantas de mortero, y arena de grano de arroz a las plantas de mortero de mezcla seca. Después de dos años de operación, la línea de producción logró una tasa general de disponibilidad de equipos superior al 90% y la capacidad de suministrar múltiples categorías de productos mejoró significativamente la tasa de éxito de la oferta del cliente.

Comentarios de los clientes (inglés): "Suministramos a la construcción de carreteras, plantas de hormigón y fábricas de mortero, por lo que tener una sola línea que produce ocho tamaños diferentes es una gran ventaja. El cribado de tres etapas nos brinda un control preciso sobre cada fracción. Después de dos años, el equipo sigue funcionando sin problemas con solo un mantenimiento de rutina. La capacidad de suministrar una gama completa de productos desde un solo sitio ha sido un factor clave para ganar contratos".

Preguntas frecuentes sobre la línea de producción de piedra caliza

P: ¿Es complicado cambiar entre las ocho categorías de productos?

R: No, no lo es. Las especificaciones de la malla de criba para cada producto en el proceso de cribado de tres etapas son fijas y los productos se clasifican y almacenan automáticamente por tamaño de partícula, lo que elimina la necesidad de cambiar de operación. Línea de producción de agregado grueso de piedra caliza y polvo fino. La misma línea de producción puede producir de manera continua y estable todas las categorías de productos.

P: Dado que se utilizan diferentes trituradoras para la trituración primaria y secundaria, ¿los costos de mantenimiento son altos?

R: No. Tanto el PCZ1615 como el PC1220 pertenecen a la serie de trituradoras de martillos; algunas piezas de desgaste son intercambiables, los procedimientos de mantenimiento son similares y la gestión de piezas de repuesto es sencilla.Sistema de clasificación de circuito cerrado de conformación de piedra caliza.

P: ¿Se puede ajustar la proporción de polvo de piedra producido?

R: Sí. Al ajustar la ranura de descarga del PC1220 y el tamaño de malla del tamiz final, la proporción de polvo de piedra producido se puede controlar de manera flexible para cumplir con los diferentes requisitos de los clientes en cuanto al contenido de relleno. Línea de producción de agregados para plantas de concreto premezclado.
