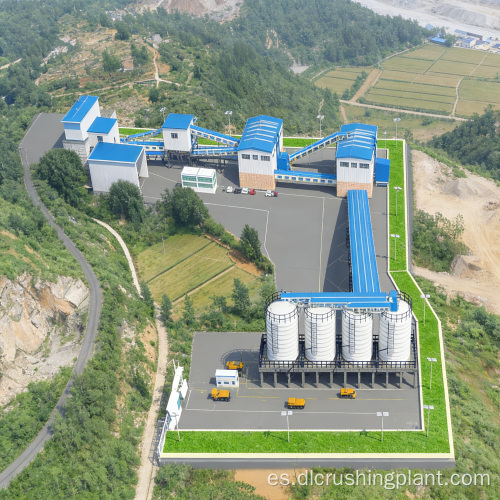

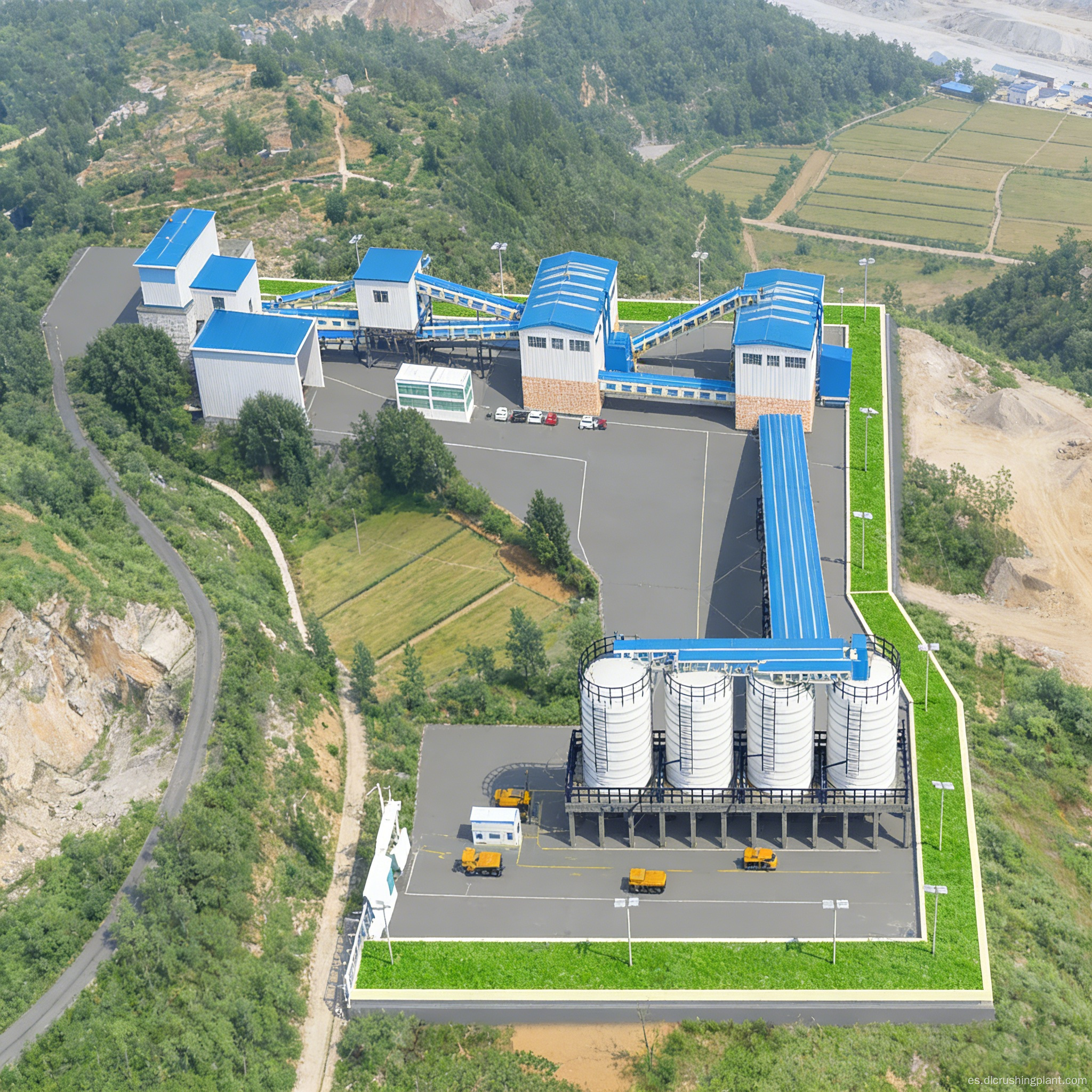

Sistema de trituración y cribado de piedra caliza de alta capacidad, de grano fino, compatible con el medio ambiente y listo para su entrega

Línea de producción de agregado fino de piedra caliza ecológica

Descripción general del proyecto de línea de producción de piedra caliza

Esta solución es un sistema de producción de áridos finos de piedra caliza respetuoso con el medio ambiente con una capacidad de 1.200 a 1.400 toneladas métricas por hora. Emplea una trituradora de martillos de alta resistencia PCZ1820 para trituración primaria y una trituradora de conformación tipo martillo PC1622 para trituración fina. El sistema está emparejado con siete cribas vibratorias de dos pisos 2YKZ3070 dispuestas en dos conjuntos para clasificación secuencial, produciendo cuatro categorías de productos terminados: agregados finos de 1 a 3 mm, de 1 a 2 mm, de 0,5 a 1 mm y polvo de piedra caliza. El sistema está diseñado específicamente para aplicaciones de uso final, como plantas de concreto premezclado y plantas de mortero de mezcla seca, que tienen requisitos estrictos con respecto al contenido de polvo de agregado fino y estándares ambientales. Un aspecto destacado es el sistema de cinta transportadora completamente cerrado combinado con un colector de polvo con cámara de chorro pulsado, que garantiza que las emisiones de polvo se mantengan muy por debajo de los límites ambientales locales; la recirculación de circuito cerrado de dos etapas garantiza una gradación precisa de los productos terminados en todos los tamaños de partículas, evitando la pérdida de partículas gruesas y la mezcla de materiales; El sistema cubre toda la gama de tamaños de partículas finas y cumple con todos los requisitos de gradación de arena de construcción con un solo sistema.

Línea de producción de piedra caliza Flujo de proceso personalizado

Un alimentador vibratorio ZGC2050 alimenta de manera uniforme y continua grandes trozos de materia prima de piedra caliza a una trituradora de martillos de alta resistencia PCZ1820 para la trituración gruesa primaria. Luego, el material triturado se transporta a través de la cinta principal al primer conjunto de tres cribas vibratorias 2YKZ3070 para un cribado preliminar, separando el agregado terminado de 1 a 3 mm. El material de gran tamaño de más de 1 a 3 mm se transporta a través de una correa de retorno a la trituradora de conformación tipo martillo PC1622 para una trituración fina secundaria. El material de tamaño inferior a 1-3 mm se combina con el material finamente triturado y se alimenta al segundo conjunto de tres cribas vibratorias 2YKZ3070 para cribado fino, separando secuencialmente agregados finos y polvo de piedra de 1-2 mm y 0,5-1 mm. El material de gran tamaño de cada etapa de cribado se recircula en un sistema de circuito cerrado de regreso al PC1622 para volver a triturarlo hasta que todo el material alcance el tamaño de partícula objetivo. Las siete cribas funcionan en dos grupos en relevo para garantizar una amplia área de cribado, una alta eficiencia de cribado y evitar la obstrucción de la criba. Toda la línea cuenta con cintas transportadoras principales cerradas y colectores de polvo con cámara de chorro de pulso instalados en la entrada de alimentación de la trituradora, en cada salida de descarga de la criba y en los puntos de transferencia de la cinta para controlar las emisiones de polvo y lograr una producción ecológica.

Alcance del servicio EPC de la línea de producción de piedra caliza

Brindamos servicios llave en mano de EPC de proceso completo, que van desde la exploración de recursos minerales y el diseño de procesos hasta la fabricación y suministro de equipos completos, instalación y puesta en servicio, así como capacitación de personal y gestión de operación y mantenimiento. El equipo incluye alimentadores vibratorios serie ZGC, trituradoras de martillos de servicio pesado serie PCZ, trituradoras formadoras de martillo serie PC, cribas vibratorias serie YKZ, cintas transportadoras tipo caja completamente cerradas, sistemas de recolección de polvo con bolsa de pulso, silos de almacenamiento de productos terminados y sistemas de control eléctrico centralizado. El plazo de ejecución del proyecto es de cuatro a seis meses, con soporte técnico gratuito y suministro de piezas de desgaste durante el período de garantía.

Estudio de caso del proyecto de línea de producción de piedra caliza

El Proyecto de Protección Ambiental para Agregados Finos de Piedra Caliza en la Provincia de Isfahán, Irán, fue encargado por un importante grupo local de cemento y concreto premezclado. Ante regulaciones ambientales cada vez más estrictas y requisitos de calidad más altos para los agregados finos de las plantas de concreto premezclado, el cliente necesitaba actualizar su línea de producción existente a un sistema de agregado fino completamente cerrado y respetuoso con el medio ambiente. Después de que la línea de producción de agregado fino ecológica de 1.400 toneladas métricas que entregamos entró en funcionamiento, las concentraciones de emisiones de polvo en toda la línea estuvieron más de un 50% por debajo de los estándares ambientales locales. Los tamaños de partículas de las cuatro categorías de productos eran estables y el contenido de polvo era controlable. Los agregados finos de 1 a 3 mm y de 1 a 2 mm suministrados directamente a la planta de premezclado reemplazaron parcialmente la arena del río. Después de un año y medio de funcionamiento, la disponibilidad general de los equipos de la línea superó el 91% y pasó la inspección de aceptación ambiental en el primer intento.

Comentarios de los clientes (inglés): "El control del polvo fue nuestra mayor preocupación con las nuevas regulaciones ambientales. Este sistema completamente cerrado superó nuestras expectativas: la inspección local de la EPA pasó en la primera visita. La calidad del producto también es excelente; la fracción de 1 a 3 mm se ha convertido en el material preferido de nuestra planta de concreto. Estamos muy satisfechos tanto con el desempeño ambiental como con la consistencia de la producción".

Preguntas frecuentes sobre la línea de producción de piedra caliza

P: ¿El diseño de producción completamente sellado afecta el mantenimiento de rutina?

R: No. Se instalan puertas de acceso de apertura rápida en todos los puntos clave de mantenimiento y se proporcionan pasillos de mantenimiento a ambos lados de la pantalla. Sistema de cribado y trituración de circuito cerrado de piedra caliza Esto garantiza un mantenimiento de rutina y un reemplazo de criba convenientes, equilibrando el diseño sellado con la facilidad de mantenimiento.

P: Con siete cribas en funcionamiento, ¿es alto el consumo de energía?

R: No, no lo es. La cribadora de dos pisos 2YKZ3070 presenta un diseño liviano y una potencia de motor baja. Producción de agregado fino de piedra caliza y polvo de piedra La potencia total instalada de las siete unidades es significativamente menor que la de las soluciones de cribado de servicio pesado con la misma capacidad de producción, lo que resulta en un consumo de energía operativo económico y razonable.

P: ¿Se puede ajustar la proporción de polvo de piedra producido?

R: Sí. Al ajustar el ancho de la ranura de descarga del PC1622 y las especificaciones de la malla del tamiz de la etapa final, la proporción de polvo de piedra producido se puede controlar de manera flexible para cumplir con los diferentes requisitos de polvo de piedra de los diferentes clientes.Equipo de suministro de agregado fino para plantas de concreto premezclado.

Toma acción ahora

Para obtener las especificaciones técnicas de esta solución o una cotización personalizada, comuníquese con nuestro equipo de consultoría en ingeniería minera. Proporcionaremos un diseño de proceso personalizado basado en las características de su fuente de mineral y los requisitos de su producto terminado.
