Línea de producción de agregados de piedra caliza y arena producida mecánicamente

Sistema de trituración y producción de arena de piedra caliza de alta capacidad

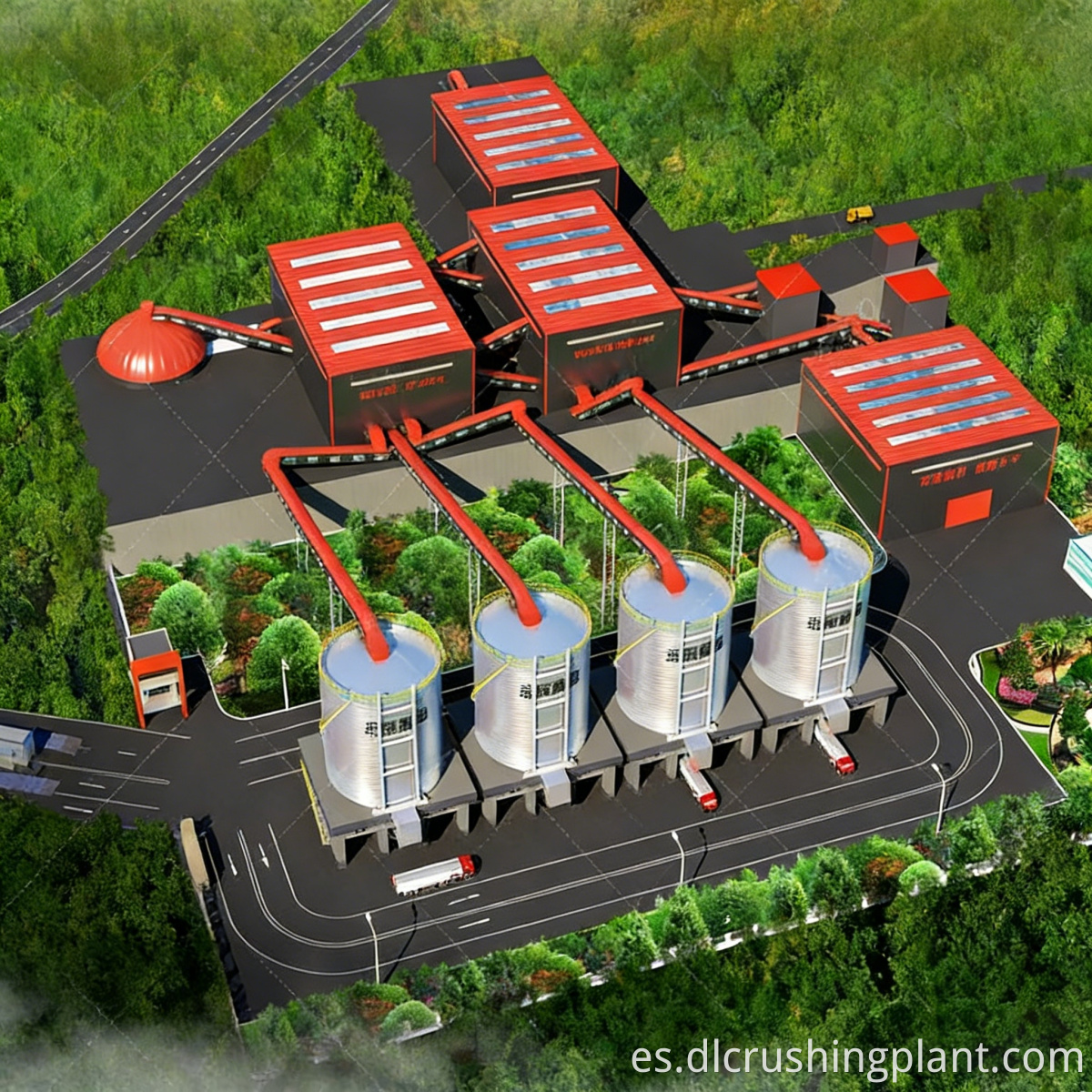

Descripción general del proyecto de línea de producción de piedra caliza

Esta solución es un sistema de coproducción de árido calizo y arena manufacturada con una capacidad de 1.000 a 1.200 toneladas métricas por hora. Emplea una configuración de procesamiento de tres etapas que consta de una trituradora de martillos de servicio pesado PCZ1820 para la trituración primaria, una trituradora formadora de martillos PC1622 para la trituración secundaria y una máquina fabricadora de arena de doble rotor ZSJ1218 para la producción final de arena, combinada con seis cribas vibratorias de tres pisos 3YKZ3070 y dos cribas de dos pisos 2YKZ3070 para clasificación paso a paso. El sistema produce seis categorías de productos terminados: cinco tamaños de agregados (40 a 80 mm, 30 a 40 mm, 20 a 30 mm, 10 a 20 mm y 5 a 10 mm) y arena fabricada de 0 a 5 mm. El sistema cubre todo el rango de tamaño de partículas, desde agregado grueso hasta arena fabricada, con una sola línea de producción que satisface simultáneamente las demandas tanto de agregado de concreto como de arena de construcción. Un punto destacado clave es la integración de la máquina de fabricación de arena de doble rotor ZSJ1218 al final de la línea, que convierte el material de tamaño insuficiente de la criba en arena fabricada de alto valor agregado, evitando la acumulación de finos de roca de bajo valor y mejorando significativamente la utilización general de recursos; El enfoque de “cribar primero, triturar después” en la sección de material grueso reduce la molienda excesiva, mientras que el transporte completamente cerrado a lo largo de la sección de material fino garantiza la limpieza de la arena.

Línea de producción de piedra caliza Flujo de proceso personalizado

Un alimentador vibratorio ZGC2050 alimenta de manera uniforme y continua grandes bloques de piedra caliza a una trituradora de martillos de alta resistencia PCZ1820 para su trituración primaria. Luego, el material triturado se transporta a través de una cinta mezcladora al primer conjunto de tres cribas vibratorias 3YKZ3070, que separan los agregados terminados en fracciones de 40 a 80 mm y de 30 a 40 mm. El material de gran tamaño, superior a 80 mm, se transporta a través de una cinta de retorno a la trituradora de conformación tipo martillo PC1622 para una trituración fina. El material de tamaño inferior a 30 mm, junto con el material de la etapa de trituración fina, se combina mediante una cinta mezcladora y se alimenta al segundo conjunto de tres cribas vibratorias 3YKZ3070 para clasificación fina, produciendo secuencialmente agregados terminados de 20 a 30 mm, 10 a 20 mm y 5 a 10 mm. El material fino restante de tamaño insuficiente se alimenta a través de una tolva de transferencia a una máquina moldeadora y productora de arena de doble rotor ZSJ1218, que produce arena fabricada de 0 a 5 mm con formas de partículas redondeadas y una gradación excelente. La arena terminada es cribada e inspeccionada por dos máquinas cribadoras 2YKZ3070 antes de almacenarse en el almacén. Toda la línea cuenta con cintas transportadoras cerradas y se instalan colectores de polvo con cámara de mangas en puntos clave de trituración y cribado.

Alcance del servicio EPC de la línea de producción de piedra caliza

Brindamos servicios llave en mano de EPC de proceso completo, que van desde el estudio de recursos minerales, el diseño de procesos, la fabricación y el suministro del conjunto completo de equipos, la instalación y puesta en servicio, hasta la capacitación del personal y la gestión de operación y mantenimiento. El equipo incluye alimentadores vibratorios serie ZGC, trituradoras de martillos de servicio pesado serie PCZ, trituradoras perfiladoras de martillo serie PC, fabricantes de arena de doble rotor serie ZSJ, cribas vibratorias serie YKZ, cintas transportadoras tipo caja completamente cerradas, sistemas de recolección de polvo con bolsa de pulso, silos de almacenamiento de productos terminados y sistemas de control eléctrico centralizado. El plazo de ejecución del proyecto es de cinco a siete meses, con soporte técnico gratuito y suministro de piezas de desgaste durante el período de garantía.

Estudio de caso del proyecto de línea de producción de piedra caliza

El proyecto de coproducción de agregados de piedra caliza cerca de Nairobi, Kenia, fue encargado por un importante proveedor de materiales de infraestructura en África Oriental, responsable de suministrar agregados al corredor Mombasa-Nairobi y las ciudades circundantes. Debido a la creciente escasez y al alto coste de la arena de río, existía una necesidad urgente de arena fabricada de alta calidad como sustituto. Después de que la línea de producción combinada de agregado y arena de 1,200 toneladas métricas que entregamos entró en operación, se suministraron cinco grados de agregado a las plantas mezcladoras de asfalto y plantas de concreto premezclado, mientras que la arena fabricada de 0 a 5 mm reemplazó directamente a la arena de río en la mezcla de concreto. La forma de las partículas y la granulometría de la arena fueron aprobadas por las plantas locales de hormigón premezclado. Después de un año y medio de operación, la tasa general de utilización del equipo de la línea superó el 90% y la arena fabricada contribuyó aproximadamente el 30% de las ganancias incrementales de la línea.

Comentarios de los clientes (inglés): "Los precios de la arena de río en Kenia se han duplicado en los últimos años, por lo que producir nuestra propia arena fabricada fue un movimiento estratégico. Esta línea combinada de agregados y arena hace exactamente eso: obtenemos cinco tamaños de agregados más arena de calidad de una sola planta. La arena fabricada ha sido bien recibida por los productores de concreto y se ha convertido en una importante fuente de ingresos para nosotros. La inversión dio sus frutos mucho más rápido de lo que esperábamos".

Preguntas frecuentes sobre la línea de producción de piedra caliza

P: ¿Puede la arena manufacturada reemplazar a la arena de río en términos de calidad?

R: Sí. La máquina fabricadora de arena de doble rotor ZSJ1218 produce arena con una forma de partícula redondeada y una gradación ajustable. Conjunto completo de equipos para la conformación de trituradoras de martillos y la producción de arena. La forma de las partículas y la gradación de la arena terminada cumplen con los estándares para arena de concreto y han sido adoptadas por plantas de concreto premezclado en muchas regiones como sustituto de la arena de río.

P: ¿La máquina fabricadora de arena se convertirá en un cuello de botella en toda la línea de producción?

R: No. La capacidad de procesamiento del ZSJ1218 se adapta a los procesos de trituración y cribado aguas arriba; sólo el material fino retenido por la criba ingresa a la máquina productora de arena, no toda la alimentación, lo que garantiza una carga razonable y un funcionamiento estable.Equipo para arena manufacturada utilizada en la construcción de infraestructura.

P: Al producirse seis categorías de productos simultáneamente, ¿hay suficiente capacidad de silo?

R: Sí, lo hay. Cada grado de producto se almacena en silos separados, con capacidades de silo diseñadas en función de los índices de producción esperados para cada categoría. El sistema de carga es compartido, lo que da como resultado una distribución compacta y eficiente.
